Для всіх, хто хоче зробити або як я вже зробив автомобільнузарядку, буде корисним прочитати наступну статтю, в якій красиво ідуже пізнавально описано, як правильно зробити перетворювач зістабілізатором і найголовніше < b> правильно підключити роз'ємUSB, щоб будь-який девайс прийняв його за рідну зарядку, інакшебуде заряд з малим струмом, що призводить до збільшення часу зарядута/або розряду при великому споживанні енергії пристроєм (девайсом). :habrahabr.ru/post/155125/
Скажу, що таку плату можна знайти в Україні на AUKRO.UA —aukro.ua/listing/listing.…ring=lm2596& search_scope=
<
Настроюємо на виході напругу порядку 5.1В.

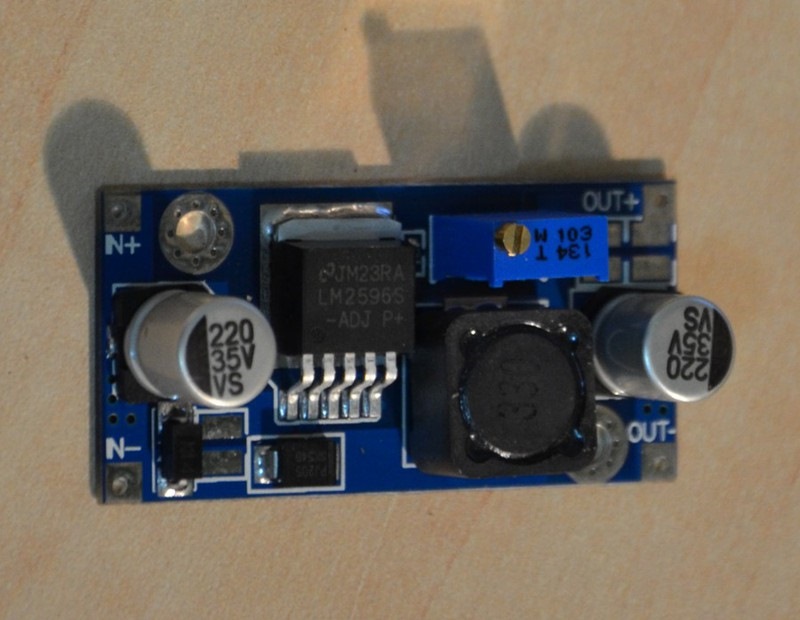

Плата стабілізатора

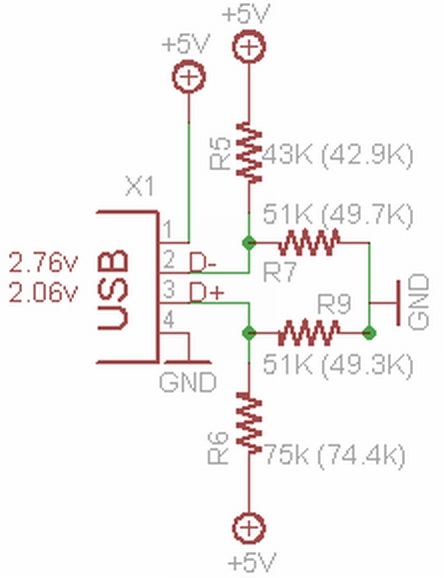

Схема розпаювання USB роз'єму

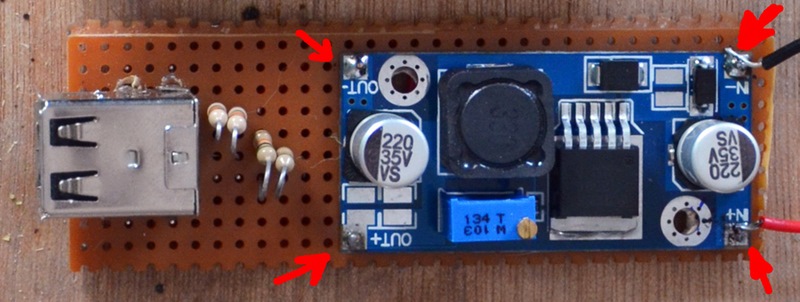

Готовий пристрій (приклад)
Коментарі18
дякую не знав
а навіщо запитані 2 і 3 контакти?
Що правильно обдурити пристрій, підсунувши не оригінальну зарядку, інакше так і буде написано на пристрої, а струм заряду буде обмежений 0,5А, як з USB порту. У найпростішому варіанті просто замкнути між собою, а плату налаштувати на 5.1В , це важливо.
наскільки мені відомо з цих контактів передається звук і ще щось?..
Ми звук не передаватимемо під час зарядки. Читаємо стандарт порту ЮСБ, там 4 контакти, крайні живлення, середні цифрові дані!, а що і як кожен розробник зробить у програмі, то і буде на середніх контактах, але в цифрі, по простому - набір нуликів і о...
Тобто їх обов'язково потрібно запитувати?
Або просто замкнути між собою, або зробити як на схемі. Якщо просто подати харчування - може і померти порт у девайсі.
і ще, це для всіх гаджетів та яблучних?
Я навів посилання, від куди брав інфу, там якраз про надгризку і є згадки та тести. Дана схема якраз для цих пристроїв. Прочитайте статтю, пліз.
дякую!
для всіх якщо цього не зробити те і яблуко і адрюша не зможуть зрозуміти що підключене зарядне
Головне питання. Під які телефони схема з резисторами на ноги даних юсб?
Я так зрозумів під все, але простіше замкнути між совою ці два контакти на роз'ємі. У і є посилання на першоджерело, тестувалося кілька пристроїв.
Афаїр, цей фокус проходить з самсунгами і хтц. Яблофонам глибоко пох.
підключав 5 айфон без резисторів зарядка не пішла підключив резистори побіг струм зарядки 0.7А
Відмінна стаття! Дякую.Може надалі дуже стати в нагоді.
непогано
Вже все встановив і користуюся, не сильно нагрівається, макс. +45 гр., мій смартфон бере 940 мА.
