Вирішив написати в БЖ як зробив дистанційне відкриття багажника.Відразу скажу зробив я півтора роки тому і амортизатори вже прожилиуспішно 2 зими. Для початку купив два меблеві амортизатори 120N, єще потужніше, але цього достатньо, ціна $ 4 за пару.Актуатор здвома проводами, 5 метрів дроти.У мене в сигналізації є другийканал зі струмом до 30А, це досить багато, тому вирішив підключатина пряму.У кого канал малопотужний тільки через реле. Людиприкручують амортизатори, вирішив скористатися кріпленням, що булов комплекті до них.З лівого боку трохи не розрахував (кришка незакривалася), пересвердлив отвір і вийшло, з правого боку відразувийшло добре. Головне правильно розрахувати місце кріпленняактуатора і просвердлити 2 отвори, позначити (обов'язково) гайкикріплення нижнього замка відкриття багажника, відкрутити замок, вийняти Просвердлити 2 отвори для актуатора, вставити і закріпитийого. Встановити замок назад. Головне, щоб шток актуатора невпирався в "лопатку" замку, а був зазор 3-5 мм. Підключив до одноговисновку актуатора провід, інший на масу через клему. Провідпростяг до сигналізації і підключив до виходу 2 каналу, на вхідподав 12 від сигналізації. Все, тиснемо на кнопку 3 сек. —активується другий канал сигналізації та актуатор відкриваєбагажник. Все просто, за часом 3 години.

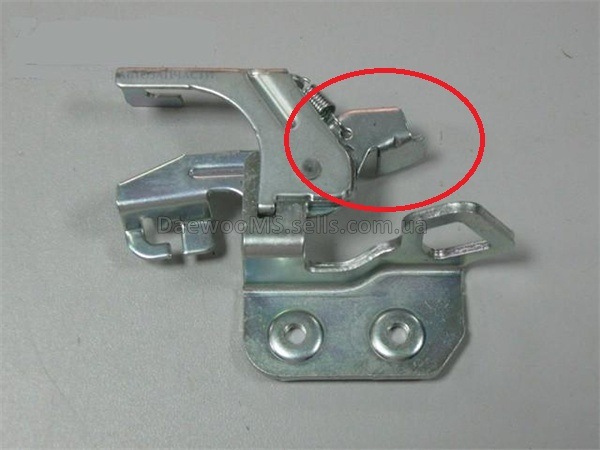

Ось у цю лопатку і повинен упиратися шток актуатора

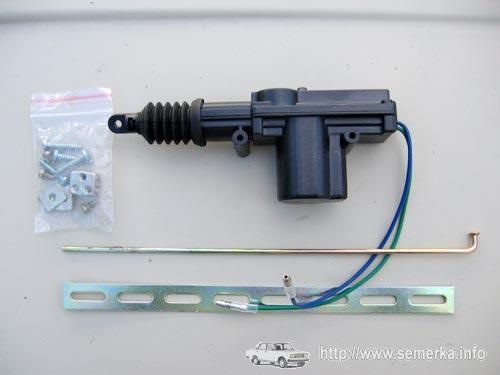

Сам актуатор

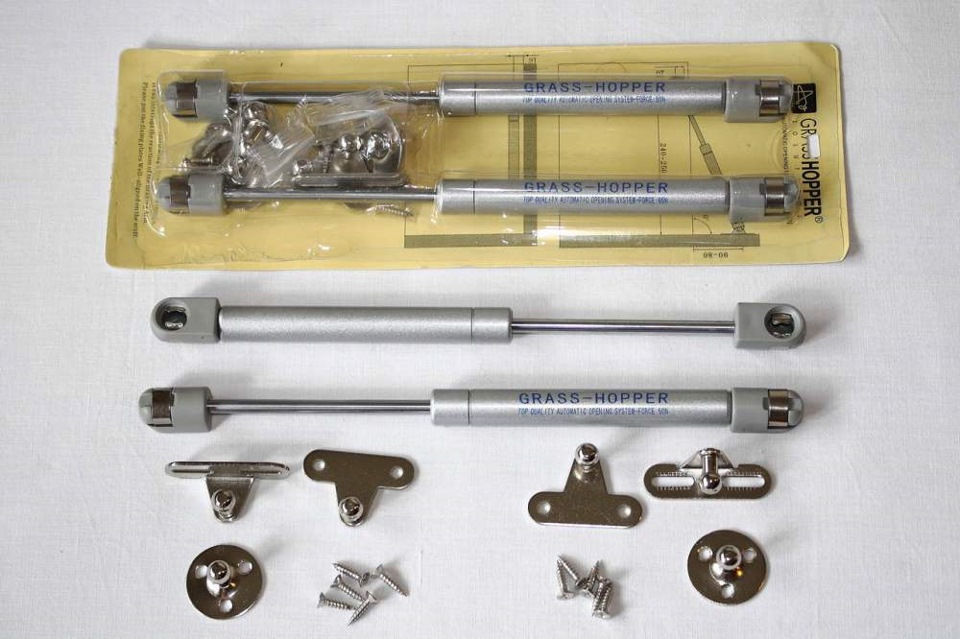

Меблеві амортизатори з комплектом кріплення
Схема підключення через реле та додатковою кнопкою

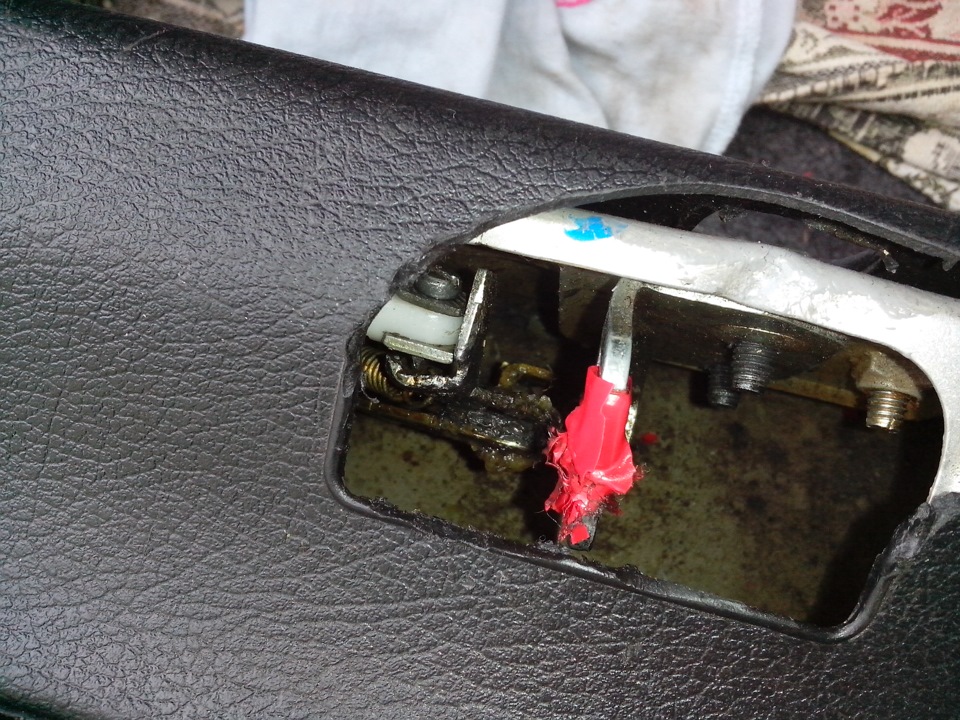

Так встановлений актуатор
Робочий хід актуатора
Коментарі3
зроблю викладу фотохочу трохи не так робити що б не було як з лівим, та б не чіпляв амортизатор за торсіонхочу трохи опустити на якийсь кронштейн - одним словом зроблю покажу не загадуватиму ...
У мене вийшло, що амік закрився повністю, а кришка не закрилася, дивися, що все вийшло б.
Гарна робота! Поставлю собі на тижні!)
