Вирішив зробити експрес-тестер датчика кисню (дК), тому щорозгортати ноутбук, осцилограф не завжди можна або нудно, а швидкоперевірити необхідно, а так само було кілька разів, коли ДКвідключався в русі, що ускладнює виявлення проблем.
В інеті повно схем, вибрав просту на чіпі LM3914, мінімум обв'язки, замість 10 світлодіодів купив збірку DC10SRWA, за вечірспаяв.<

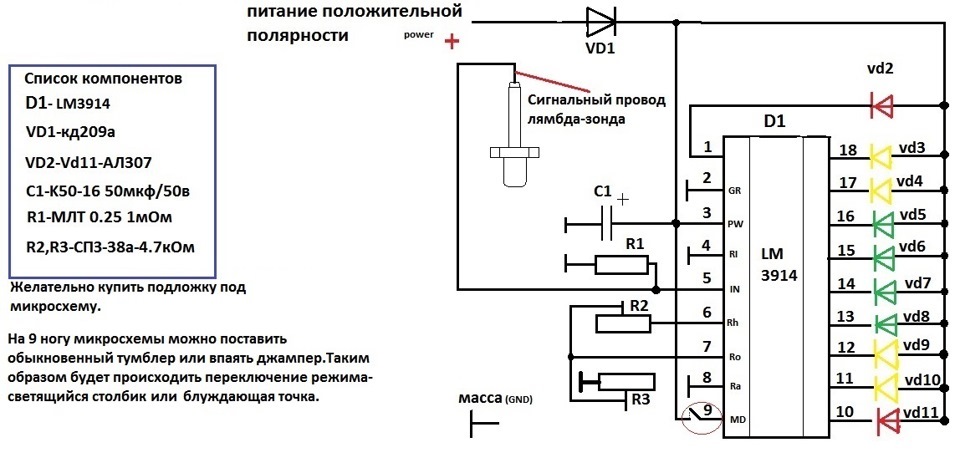

Схема тестера
Вирішив відразу додати вольтметр, тому що лежав без потреби, зручноконтролювати зарядку акумулятора і заодно порівнювати зісвідченнями інших приладів та автосканера, яку напругу бачитьЕБУ.
<

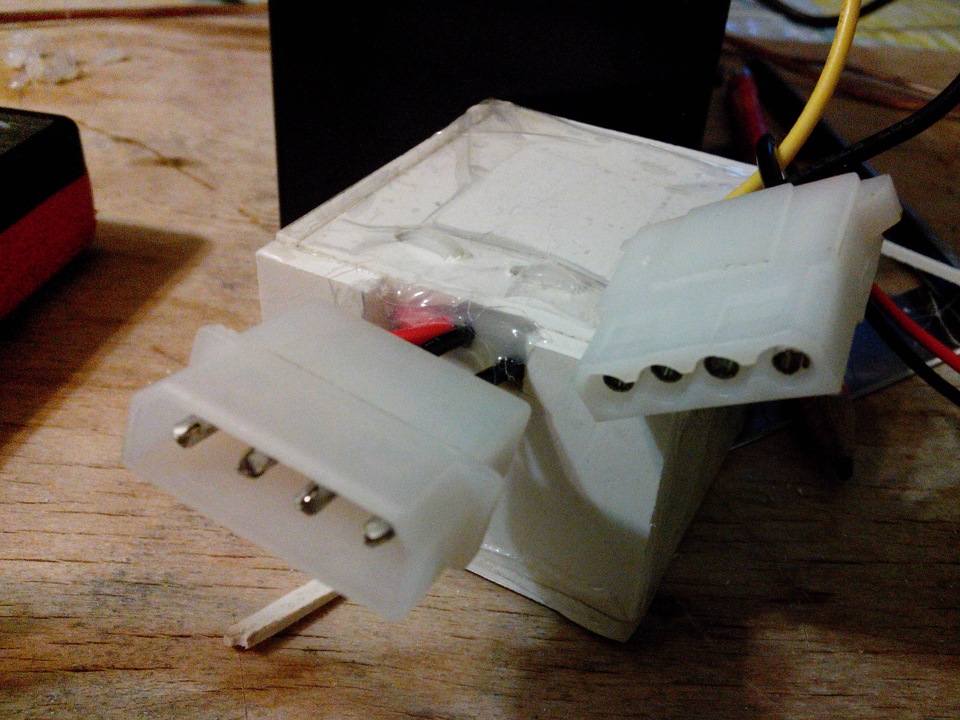

Спаяв дроти з великими крокодилами на клеми акумулятора, зіпсував "циганську" голку (як зробити дроти для зняття даних писав тут -https://megadriver.org/p297182-iak-pravilno-pereviriati-datciki).Рознімання взяв зі згорілого комп'ютерного БП. Яку змайстрував зішматка пластику.Залишилося знайти матове скельце, що було б добревидно індикацію.
При налаштуванні виникла проблема, діапазон повністю неперекривається, змінного резистора не вистачає, перевірив — чи невідповідність заявленим параметрам, замість 5 ком є 3, 9 ком.Довелося додати опір послідовно, тому рекомендую відразу в схемуставити не 4, 7 кОм, 10 кОм. Після виправлення грубо налаштувавіндикатор по ДК холодного двигуна, приблизно це 0, 8-0, 9В, точнонастрою коли буде більший час. Прогрів двигун до моменту роботитестера, а це близько 65-70 град. І зняв відео роботи, поки всювлаштовує, що хотів, ко і отримав. Тут опис роботи чіпа LM3914 -tec.org.ru
Так само прикладаю пару посилань на альтернативні схемитестера:
autoscan.kiev.ua/lmbda_zond.php
full-chip.net/elektronika…sloroda- v-avtomobile.html
Так само є вже готові плати:
unim.by/katalog/tovary/av…ond-kislorodnogo-datchika
trevo.prom.ua/p54404778-prostoj-tester-dlya.html
Відео роботи тестера:
на ХХ —
на 2000 оборотах —

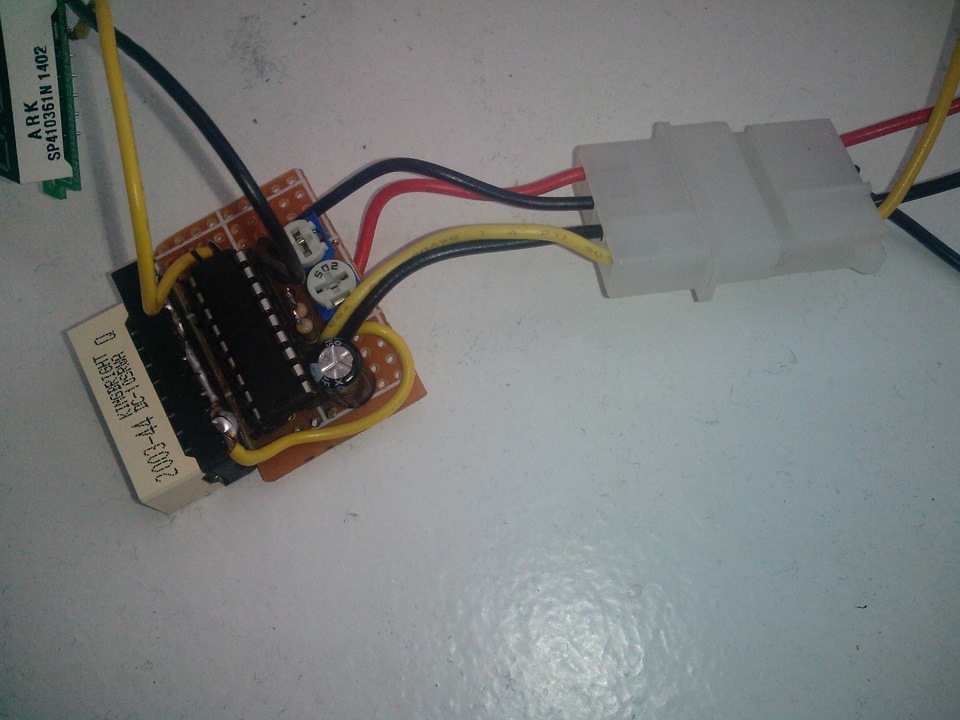

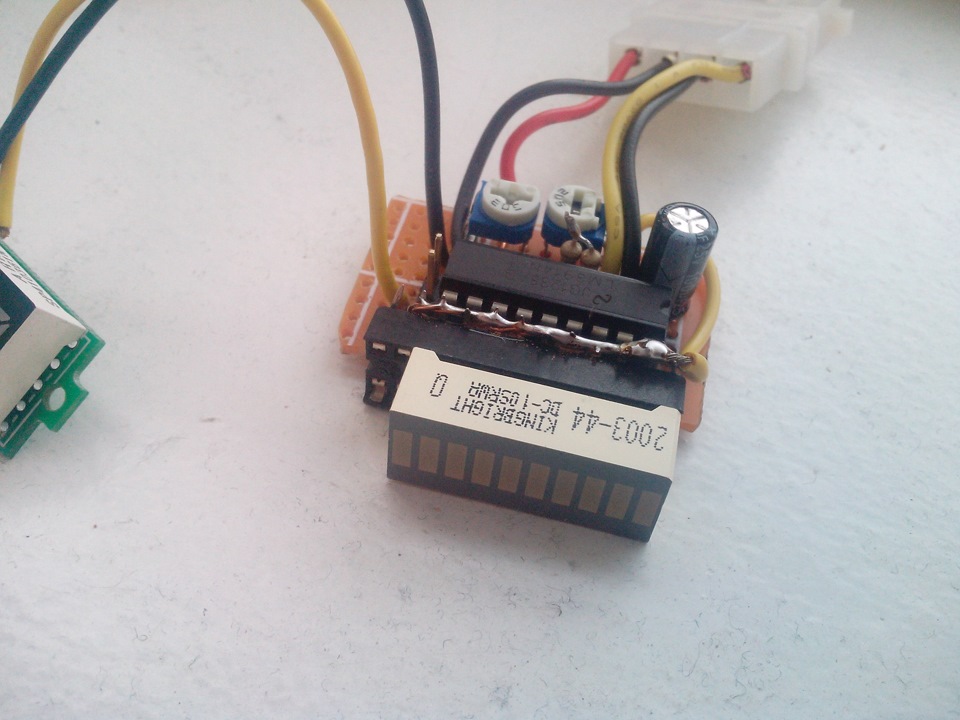

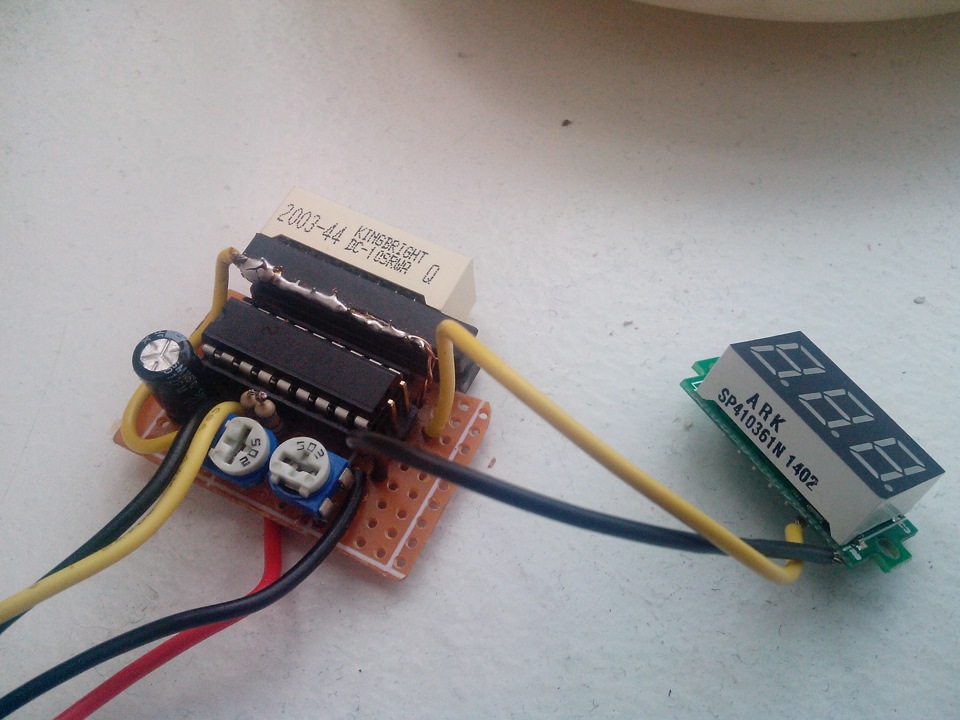

На фото, що нижче плата зібрана для налаштування та у схемі невистачає деяких деталей.
< /p> Запчастини на фото:200344Запчастини нафото:200344
