Підключення мозку STAG-4 QBOX BASIC через Bluetooth

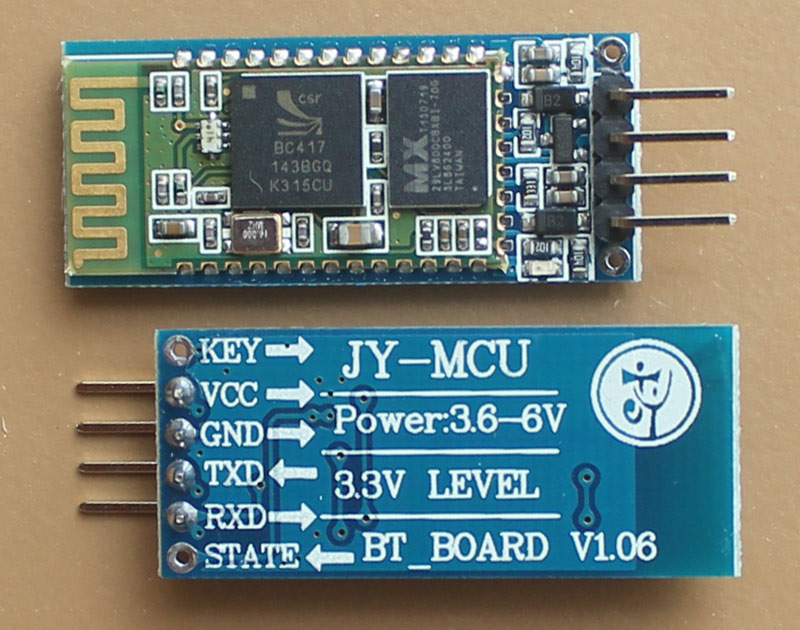

Встановлюючи ГБО в авто відразу вирішив замовити у китайців платуBluetooth для з'єднання ноута і смартфона з газмозками. Замовлявтут — ru. PL2303 USB To RS232 TTL —www.aliexpress.com/item-i…14.10010208.0.539.fyBT8x#, як потімвиявилося не дарма. RS232 TTL Через місяць прийшла одна плата, потім інша.Зібрав я Bluetooth адаптер, тому що він живиться від+5В, то не довго думаючи припаяв простий стабілізатор напругиL7805cv (все видно на фото) .

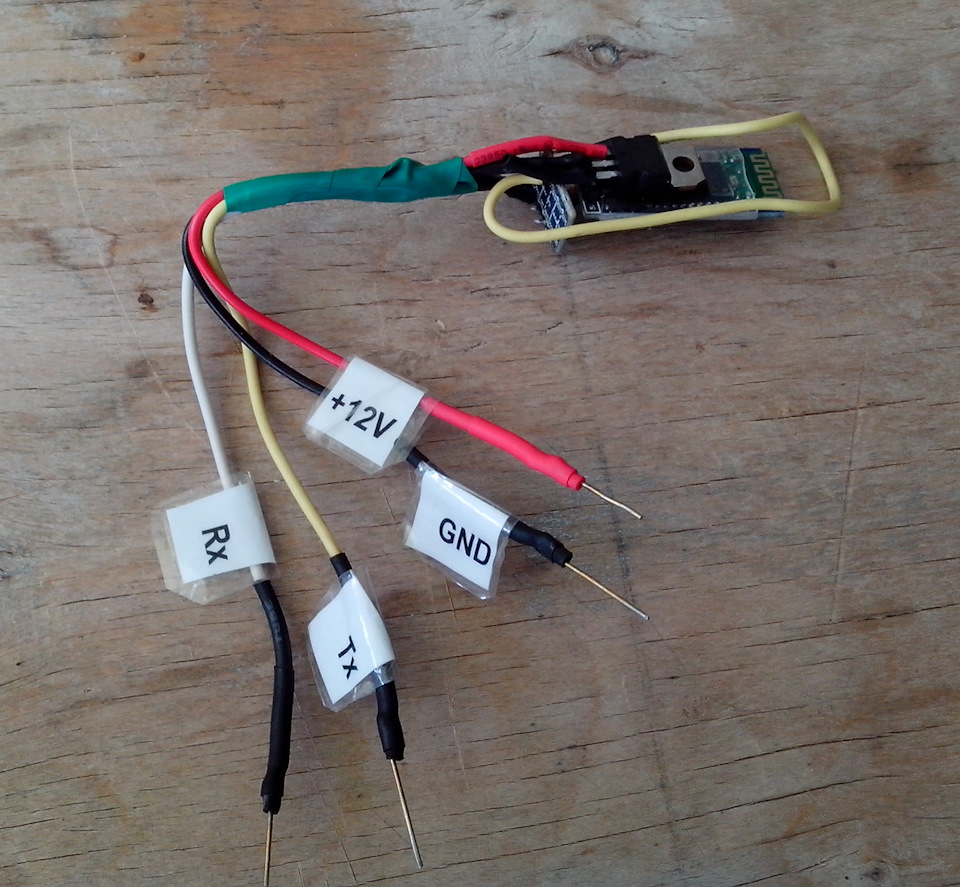

Готова плата

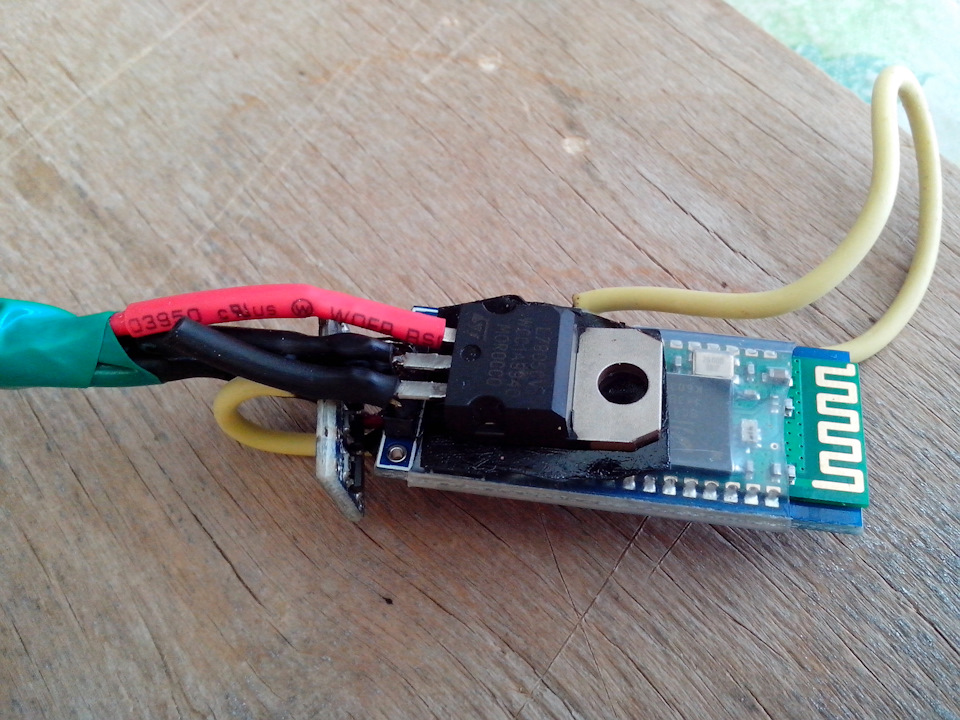

Стабілізатор 5В

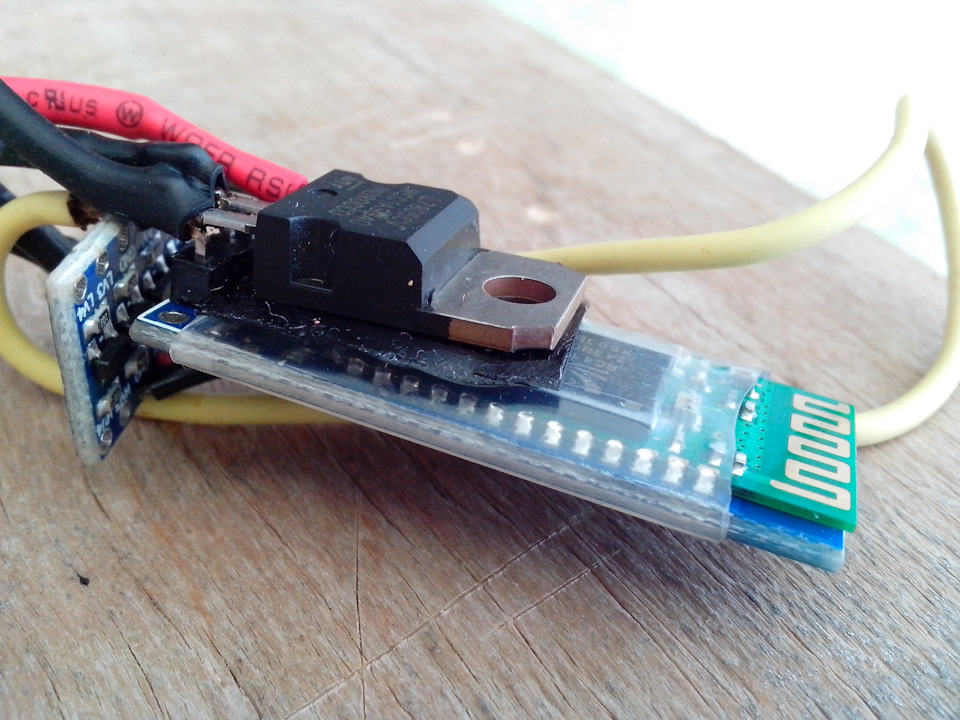

Готова плата, жовтий провід живлення плати погодження 3, 3В взята зплати Bluetooth
Схема живлення плати погодження з обох сторін, тобто +5В за високимі +3, 3В за низьким рівнем Так само додав конденсатори післястабілізатора. Маркету та встановив:
1. STAG MOBILE —play.google.com/store/app…ls? id=com.acsa.stagmobile
2. STAG GAS COMPUTER —play.google.com/store/app…ails? id=com.acsa.stagfuel
Начитавшись статтею зрозумів, що потрібно погратися з платою, встановити швидкість 57600 і поміняти ім'я, а також пароль, що бніхто не підключив на себе пристрій. Спочатку не працювала і роз'ємUSB бовтався, довелося все перепаяти і замотати для жорсткості.php? f=37& t=213#p765 і тут -www.poprobot.ru/home/bluetooth-hc05-hc06-setup

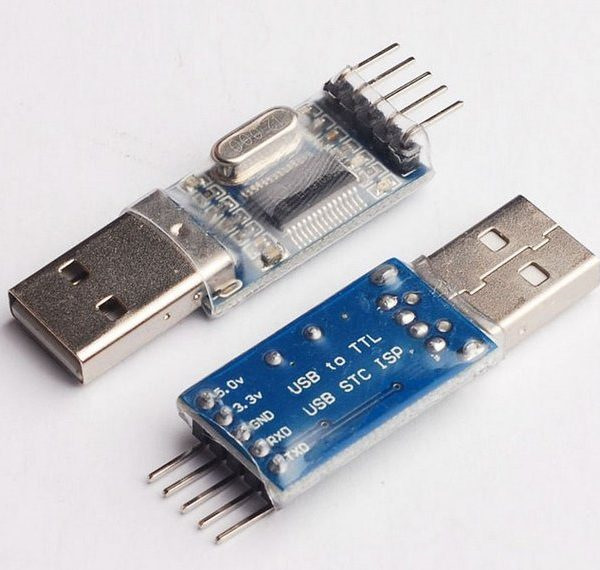

Стисло потрібно підключити до ПК плату (ось тут і знадобиласяплатня New PL2303 USB To RS232 TTL), контакти Rx & Tx підключити доконтактів плати Bluetooth тільки на оборот (Rx – Tx, Tx – Rx) таподати живлення на плату Bluetooth. При цьому мігруватимесвітлодіод на платі. За допомогою програми "тЕРМІНАЛ" (посилання таопис є у статті, що вище) підключаємося на швидкості 9600 (цешвидкість за замовчуванням), далі подаємо команду "аТ" і маємоотримати відповідь "оК". Якщо отримали, значить все нормальнопідключилося, можна подавати команди.
Після зміни швидкості на 57600 потрібно відключити плату від USB, підключити і в налаштуваннях порту виставити швидкість 57600 інакшепідключиться знову не вийде. З першого разу підключити мені невдалося, підключив після підпая до проводів Rx & Tx опір по 100 Ом.Ну, думаю, всі пішли перевіряти. І тут засідка, немає підключення.Давай далі розбиратися, ага зрозумів, Необхідно узгодження логічнихрівнів, т.К. Bluetooth рівні 3, 3В, а газомозок 5В. Замовив, приїхала, підключив до ПК уже без опорів, все одразу завелось.працює. На Драйві знайшов статтю https://megadriver.org, авторserver2005, пише, що потрібно перейменуватиBluetooth:

ім'я:Bluetooth Interfaces NX Але, у мене плата HC-06, у авторастатті HC-05, не вдалося перейменувати і пароль повинен бутицифровий та 4 знаки. Засідка, отримати смартфон як БК не вийде. Аленоутбук успішно зв'язався і працює відмінно. > Єдино, живлення+12В постійно присутній на роз'ємі мозку і відповідно Bluetoothадаптер постійно під напругою, що і небезпечно і "жере" зарядакумулятора. Якщо залишати на постійній основі потрібно змінюватиточку харчування, найкращий варіант як і газомозок від бензиновихфорсунок. Доповнення від 24.08.2016 року. Помінявши смартфон новийі встановивши останню версію програм система запрацювала, тобто.коннект є, смартфон бачить Stag, точно працюють дві програми -
1. STAG MOBILEplay.google.com/store/app…ls? id=com.acsa.stagmobile
2. STAG GAS COMPUTER —play.google.com/store/app…ails? id=com.acsa.stagfuel
Жодних дій не робив, плату не перепаював, ім'я та пароль блютуза незмінював. До цього коннектився через ноутбук та стандартну програмудля ПК.
Все працює, як і хотів.
