Вирішив змінити вигляд приладової панелі
Ось такими шкалами

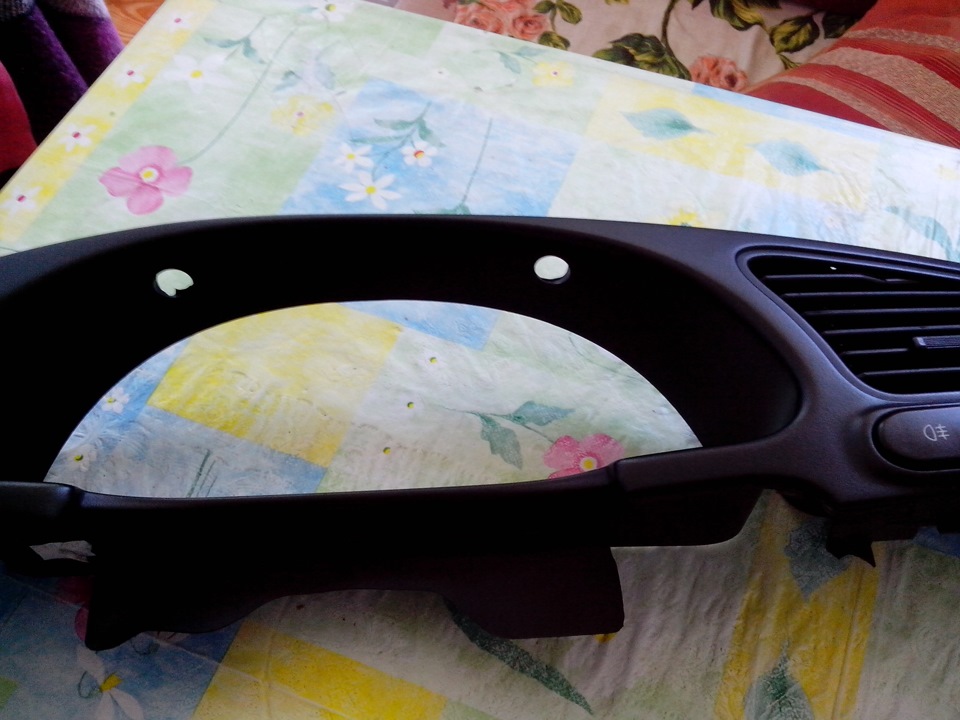

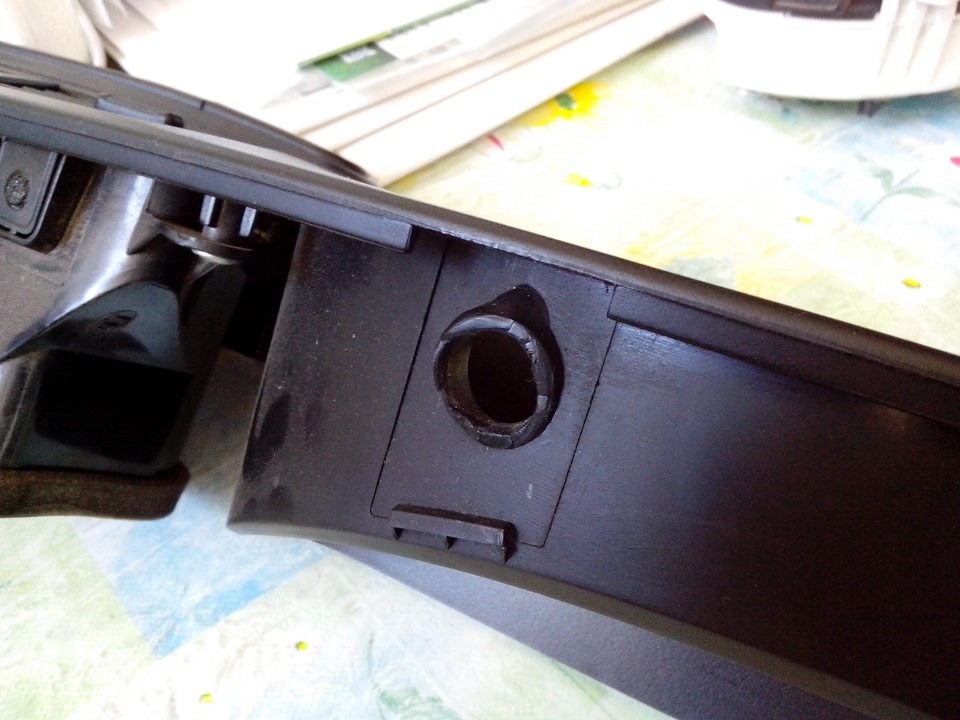

Пофарбувати в червоний стрілки, зробити їхнє підсвічування, замінити лампи на ЛЄД-стрічку і поміняти шкали При знятті панелівиявив, що кріплення поламалося, хтось до мене туди лазив іперекрутив саморізи. >

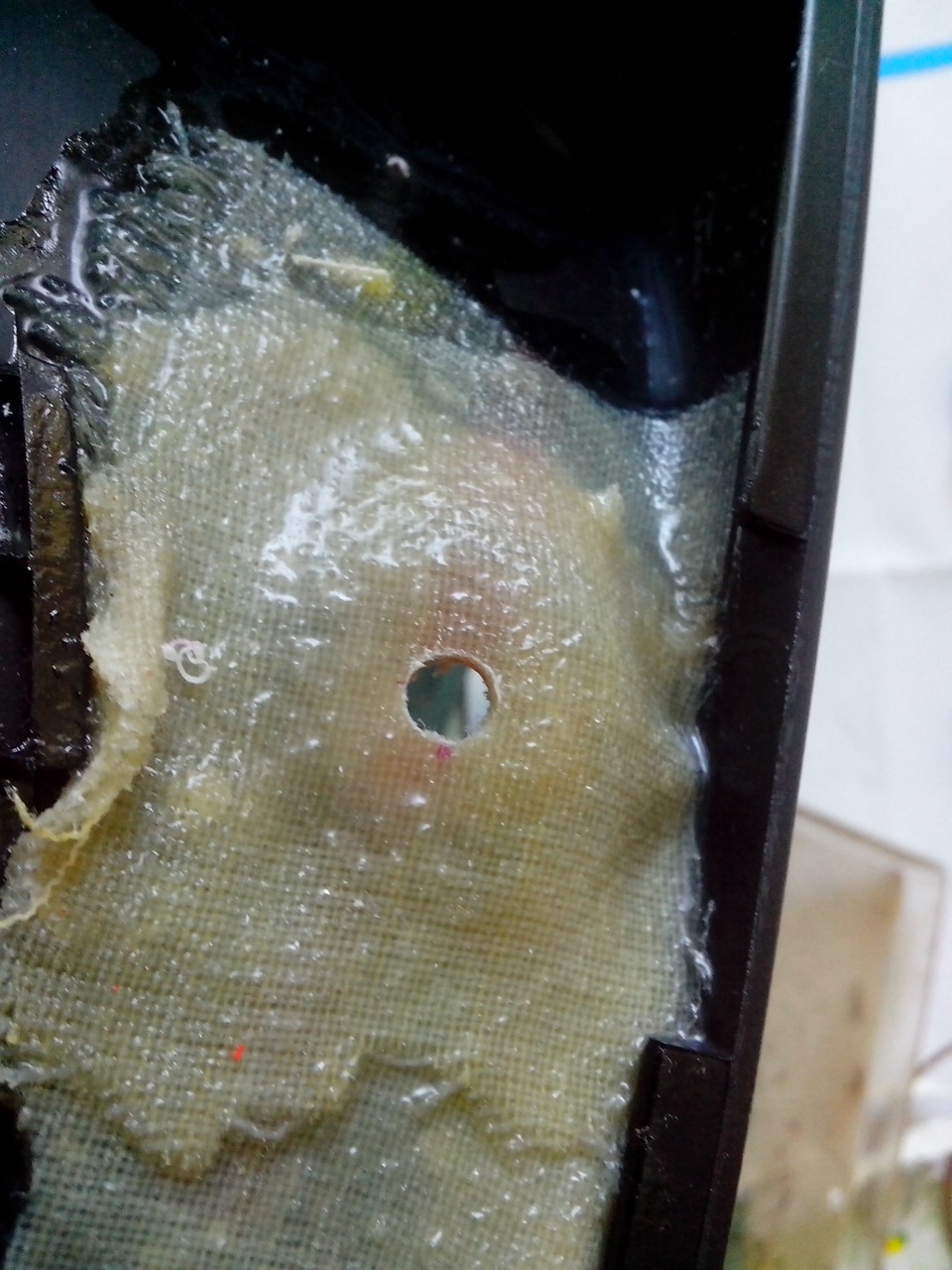

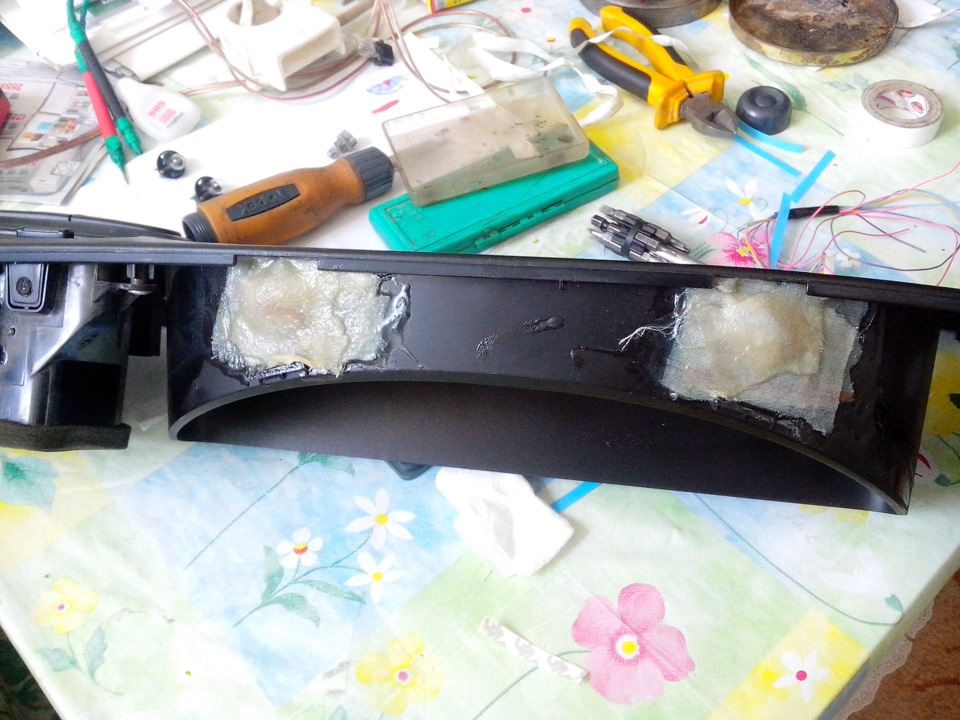

Довелося скористатися старим перевіреним методом — епоксидка ітканина на основі капронової нитки в три шари, після висиханняпросвердлив отвори. >

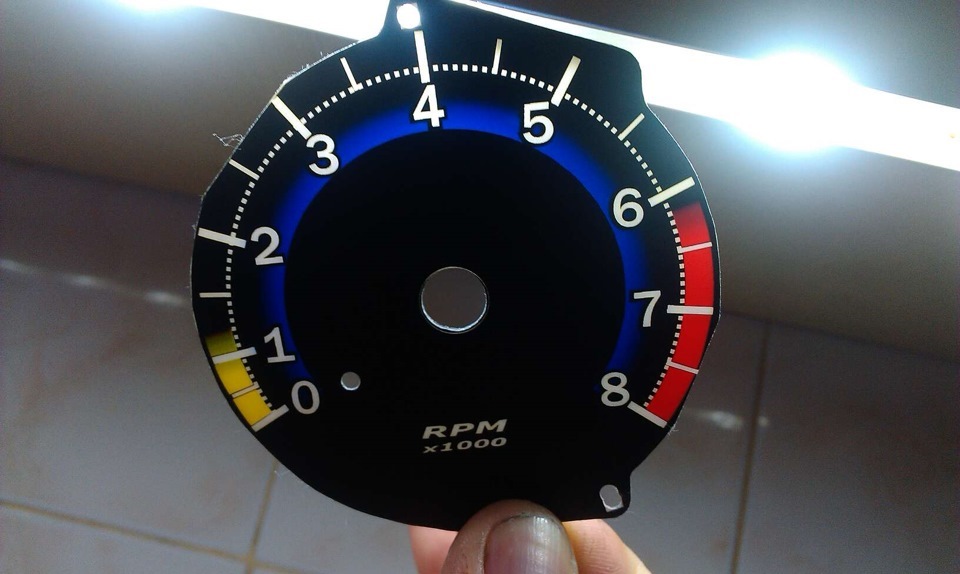

Знайшов нові шкали, дуже сподобалися, попросив зробити з блакитнимвідтінком (вважай ексклюзив), дякую sensovodik
Підсвічування стрілок зробив на монтажній платі, оліту не знайшовРозрахував розміри і спаяв чотири підсвічування методом перенесеннясвітлодіодів і опору на макетну плату.Харчування вирішив взяти зтахометра, щоб стрілки завжди світилися, "ING", мінус - болт"GND".
Розміри плат
Пофарбував світлопередавальний пластик і це була помилка, не робітьтак, чому, дивіться підсвічування пробігу на останніх фото
От таке підсвічування стрілок Приклеїв смужки світлодіоднихстрічок, але трохи помилився. На тахометрі плата заважає, довелосяпісля збирання додавати ще смужку, трохи накосячив, криво приклеїві цифри "3" та "5" мають трохи помітні тіні, побачив це вже післяперевірки вночі та ще раз розбирати не захотів.
Проклейка смужок стрічки, зверніть увагу на верхній правий кут
Додав ще смужку, потрібно було зробити горизонтально, перероблюХоча знаю, що ставити один опір як найпростіший стабілізатор струмуна все шматки стрічки не можна, я все-таки так і зробив. Місцепідпаювання смужок Підібрав яскравість, вийшов опір 300 Ом. І вивівцей опір шматком дроту 50 см. У відсік, де заховані реле, з лівогобоку керма. Якщо потрібно буде поміняти яскравість, перепаяю опірабо можна відразу поставити підстроювальний до 1 кому.
Новими шкалами дуже задоволений.
А ось так вони світяться. Щоправда, фотоапарат не передає правильнопідсвічування.
П.С. Поміняв світлодіоди підсвічування стрілок на червоні, теперяскравий червоний колір, на фото змін не побачив.
