Усім доброго вечора.
Сьогодні мова піде про додатковий стоп та його модифікацію.

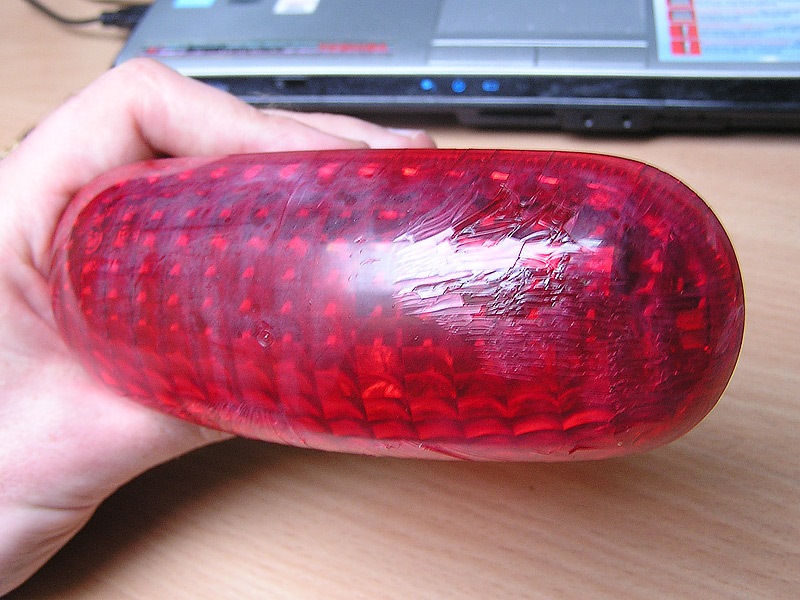

Так склалося, що мій додатковий стоп при покупці авто був спочатку "хворий не виліковно" + Почалося розшарування пластику. Буловирішено змінювати + здійснити перехід на діоди. Добре, що доноріввистачає — Combo, Movano, Vivaro, Trafic. Було придбано:
– діодна матриця - 5630, червоні, 24 штуки - блок стробоскопаGS-100A - 1шт (принцип роботи стробоскопа)
> Все інше:термоклей, радіатори, проводка, тощо — це все підрукою, в коробочках. До плати був приклеєний радіатор натермоклей.

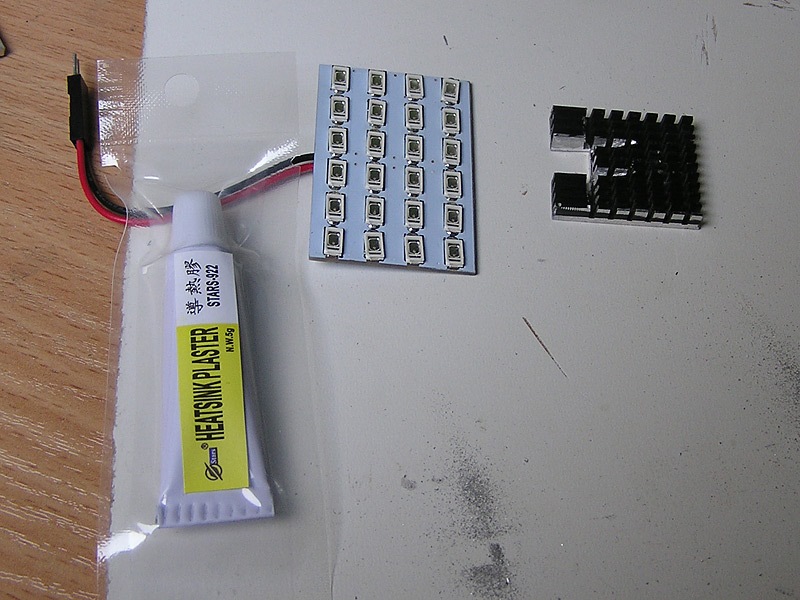

Термоклей, плата, радіатор

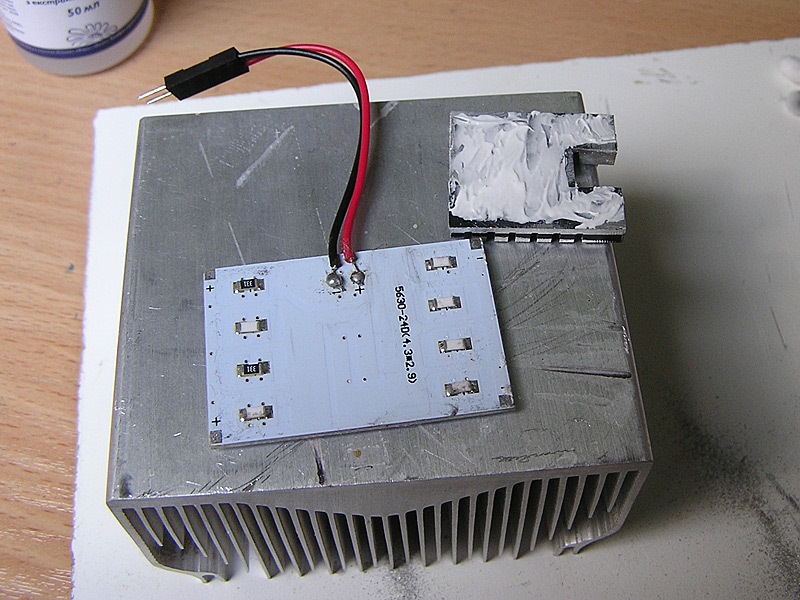

Наносимо термоклей на радіатор.

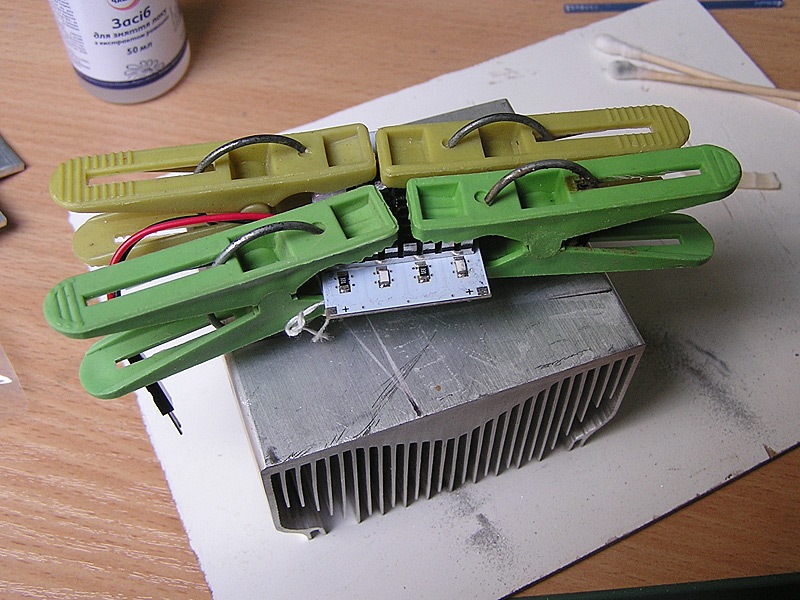

Клеємо, притискаємо, чекаємо… Багато часу пішло на те, як це дивозакріпити тепер у ліхтарі Методом спроб і помилок вирішив зробитипропили в корпусі і вставляти всю цю конструкцію — як касету увідеомагнітофон (хто ще пам'ятає)))). Взяв алюмінієву плату, заміряв, запиляв – готово. До алюмінієвої плати на термоклейповісив усю конструкцію. Тепер будь-якої миті, можна буде це всевитягнути і поміняти на звичайну лампочку.
Прикладка в корпусі
Вид ззаду

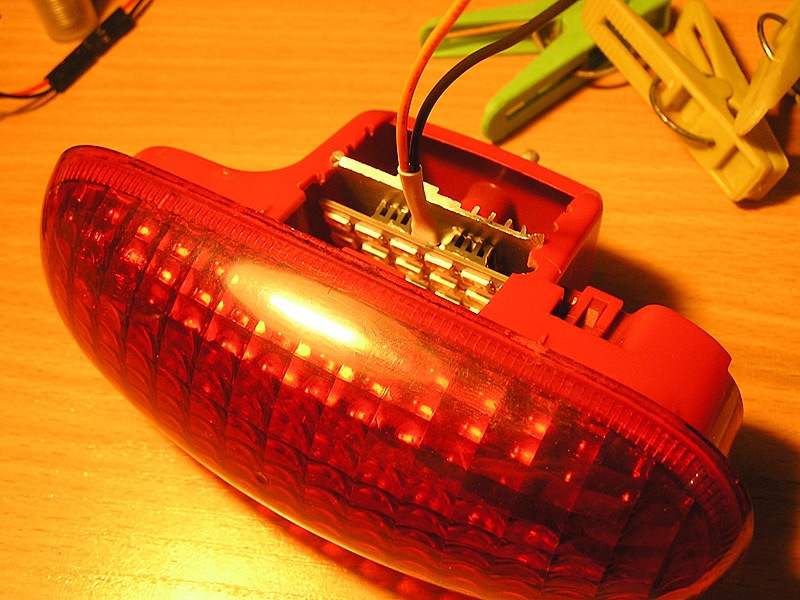

Пробне підключення ліхтаря
Перші випробування пройшли успішно. Пробував залишати включенимблизько 3 хвилин. Радіатори нагрілися до нормальної температури, можна нормально доторкнутися і тримати палець без будь-якогодискомфорту.
Фіксуємо місця стиків
Вигляд знизу ліхтаря
Припаюємо стробоскоп
Підпаяв кінцевики, щоб не різати штатну проводку
Все! Готово! Фінальний вигляд у роботі
Відео не моє, але працює ось за таким принципом:
Не забуваємо ставити ПОДОБАЄТЬСЯ!
< /
Коментарі19
Підкажіть, хто як замовляв стробоскоп? Чи є інші сайти, щоб замовити?
Може і є. Треба шукати. я навів приклади нижче
Цікава річ. Блок стробоскопа вже замовив, залишилося підібрати плату, що підходить до Doblo. Підкажи, будь ласка, як підібрати такий блок? Про розміри зрозуміло. У мене стоїть лампа 21W. ?
дивлячись які діоди коштують + скільки їх. Я підбирав за розміром. З діодом 5630 ще був знайомий до цього, так що знав як світитиме. Якщо брати плату з діодами 3528 на 24 штуки (як у моєму випадку) — то це буде мало. А щось із підібраних є плат?
Пройшло всього 3 місяці, і до мене доїхала плата. Вона на 48 червоних світлодіодів.
))))) в якомусь ви глушині живете
До речі розбирав плафон добло. Дивився як там влаштований задній доп.стоп. Можна робити. Нічого там страшного немає. та й місця багато для того щоб покласти строб у двері. А закріпити плату - потрібно зробити г-подібну пластину і на гвинтиках прикріп...
Світлодіоди)))
а під лампу розжарювання стробоскоп не підійде? які можуть бути наслідки?
Номінальна потужність 10 Вт - 15 Вт. (Так пише виробник), а там стоїть здається лампа 21 Вт. Тут не знаю ...
ясно. спс
Дуже вийшло! Які виробник і модель блоку живлення?) Дуже вже сподобався!
Відписав у личку
подобатися, рекомендую, закладки!)
ще не завадили б посилання на вихідні детальки для тих, хто зацікавився ;-)
Стробоскопwww.ebay.com/itm/Flash-St…ts_SM&hash=item1e8db91648Діодна платаwww.ebay.com/itm/39089558…geName=STRK%3AMEBidX%3AIT
дякую
та відео б)
Нам би відео як моргає.
