Усім доброго.
Ось настав той момент, на який я так довго чекав. Знайшов спосіб якпровести світло в зсувні двері.
Давно страждав вирішенням даного питання — тому що набридлопоказувати пасажирам як відчиняються двері і де ручка. Дляпроцедури нам знадобиться:
— кінцевик
— заглушка
— діоди та резистори
— проводи

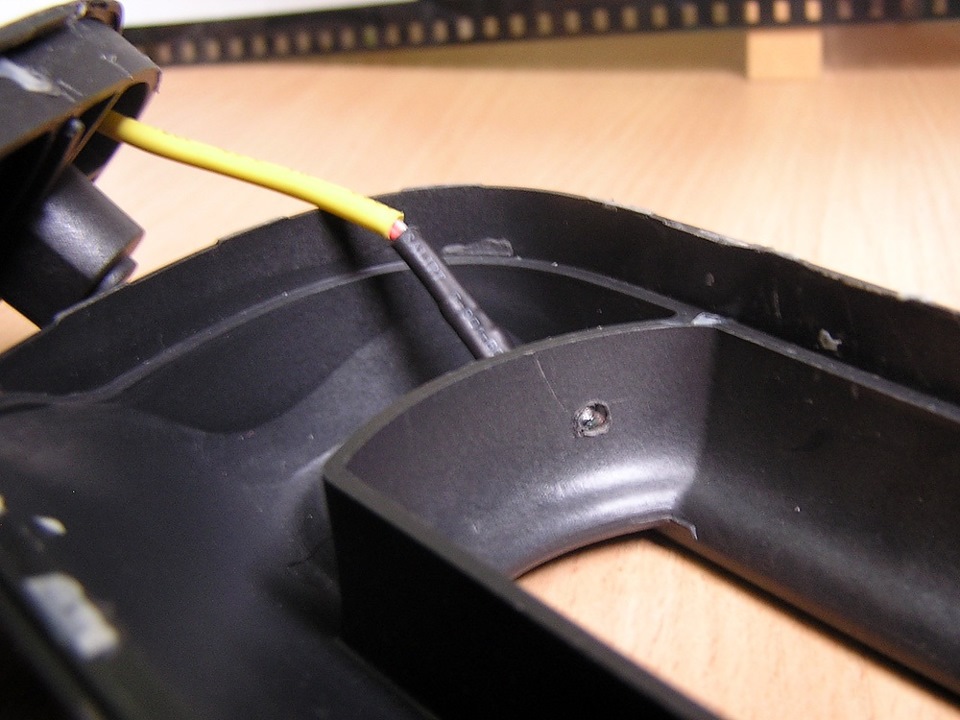

< 1. Знімаємо ручку і впроваджуємо в неї діод. Зсувні двері здіодом
2. Збираємо ручку і виводимо дроти з неї.

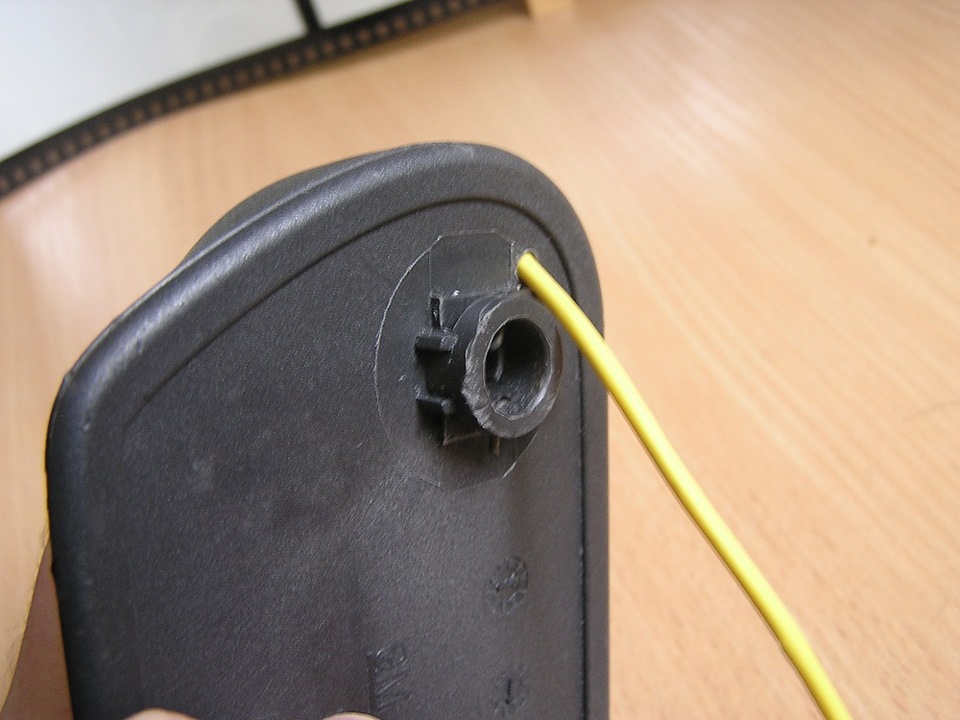

Зібрана ручка з виведеними проводами
3. Переходимо кінець звичайний ВАЗівський, короткий Корпус, куди яйого вмонтував - старе ДХО - Орлине око Діаметр корпусу ірізьблення ідеально підійшли до корпусу дверей (фото нижче)Заглушку на корпус взяв з Москвича, в середину вкрутив шуруп зкапелюшком, для підведення контакту. Все добре заізолював.

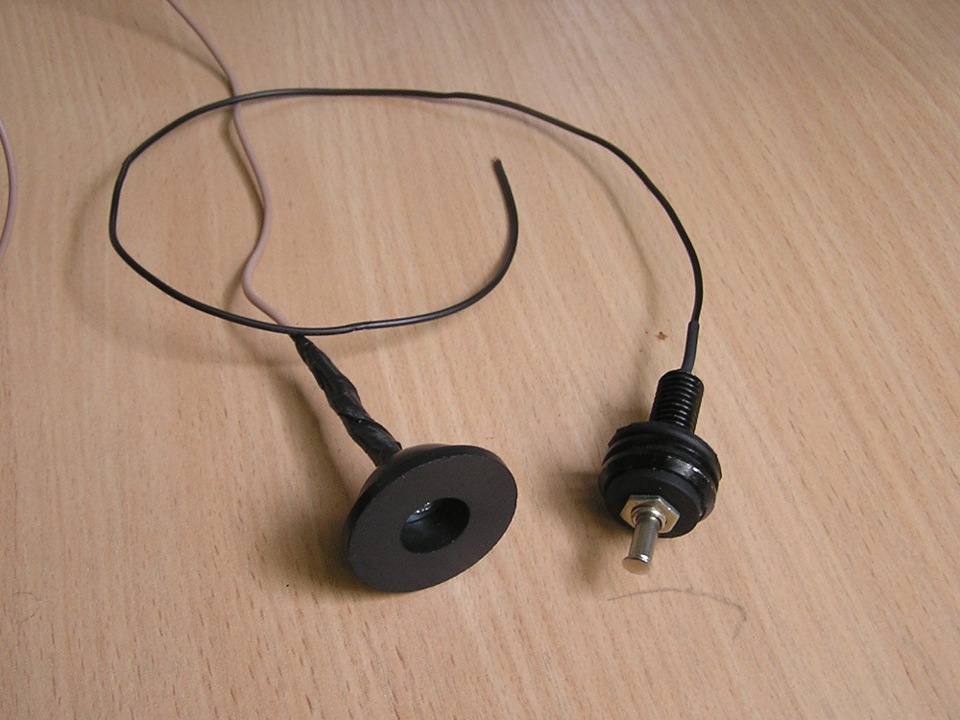

Зліва гумова заглушка на корпус із шурупом. Праворуч готовийкінцевик.
4. Витягуємо стару заглушку з корпусу - вона там взагалінезрозуміло навіщо і функціональності в неї ніякої. Тількиестетично зариває дірку. Вставляємо підготовлену нову заглушку. Таму нас буде "+"

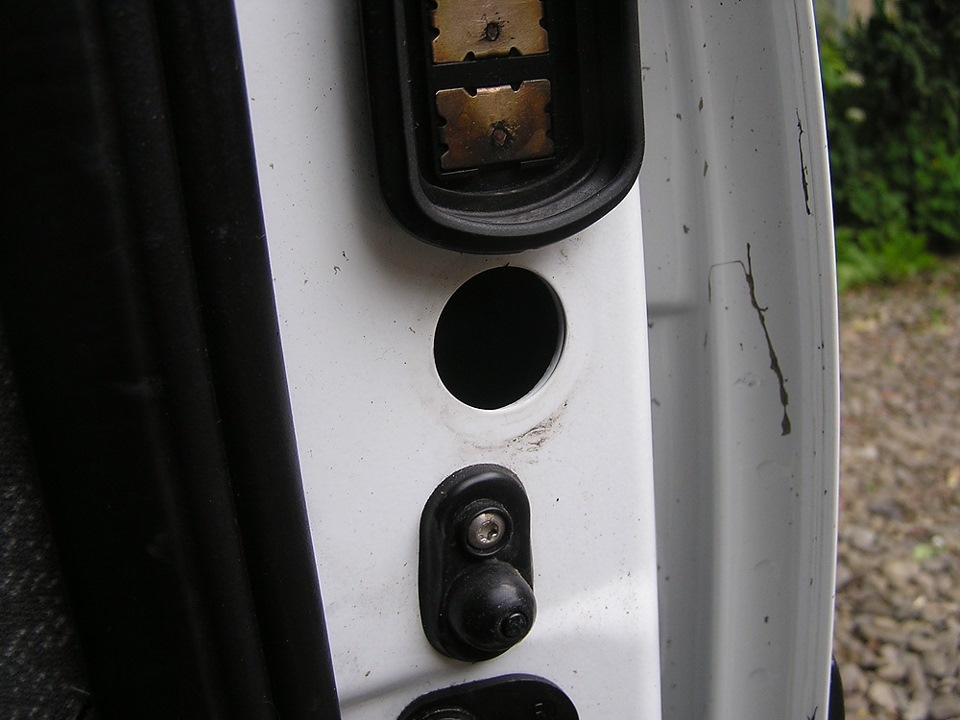

Отвор у кузові, для заглушки.

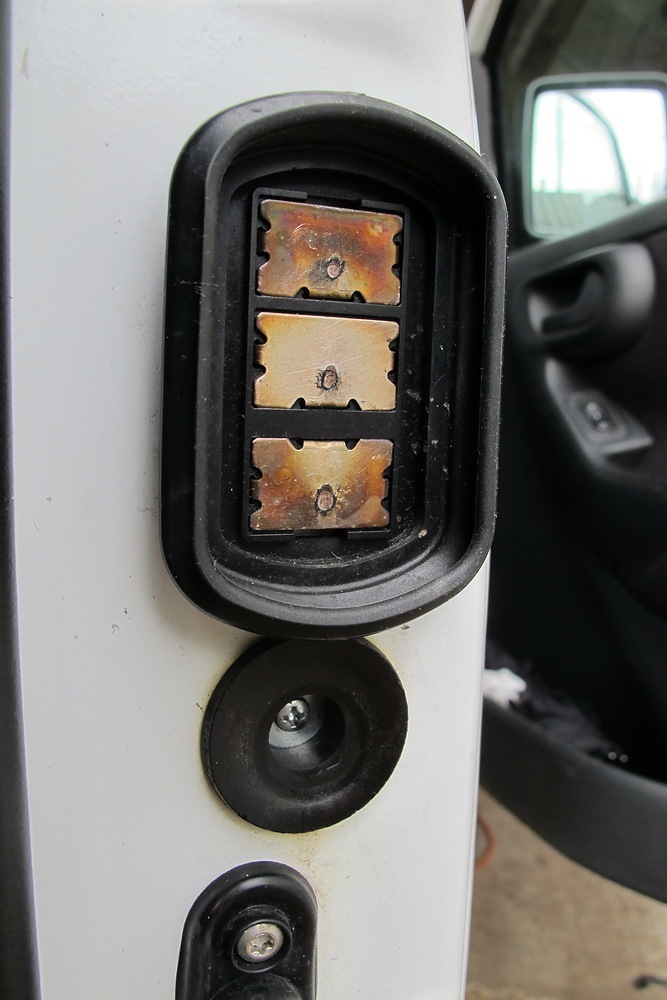

Стандартна колодка, я з неї потім узяв
5. Викручуємо з дверей штир. І на його місце вкручуємо нашпідготовлений кінцевик. На кінцевик потім підключимо "+".
Оригінальний штир.
Вкручений кінцевик.
6. У двері готуємо контакти "+" та "-". Робимо все розумно, щобможна було роз'єднати контакти при знятті карти дверей.
7. На ручці теж є контакти і вони підготовлені.
А ось контакти і на ручці.
8. Передпускова перевірка - Все чудово, працює. І фотографія узборі.
Тестове підключення.
Все працює. Функціонально.
Думаю багатьом це буде цікаво, оскільки завдання було не з простихдо реалізації.
Усім кому сподобалося — тиснемо КНОПКУ нижче.
Всім дякую та удачі.






Коментарі20
Вітаю, не підкажете номер штатної колодки на кузові та дверях? У вас на 4 та 5 фотографії 3х пінові
А плюс на корпусі звідки брав? А з габаритів може цікавіше було? Якщо вдень і так видно, а ввечері включив габарити і ручка теж світиться
У мене плафон є зверху на стоку, для задніх пасажирів. Ось звідти взяв.
А від габаритів не думав?
Звичайно думав ... так і зроблю ... у нас дощі і під дощем з електрикою сумна історія. Просто на момент підключення, під рукою був плафон зі своїм + - ось від нього і взяв
я напевно зроблю по теплу так як у тебе, тільки до габаритів кіну. А підсвічування у дверях під ноги не думав?
вона у мене є, тільки коли я її робив - ще не вів блог на драйві, а тільки читав його. Багато чого зроблено, та не на все є фотографії та й призабув як це робив.
Спробуй докладно описати як підсвічування на дверях робив.
а те, що написано вище в пості, не докладно? куди докладніше?
про підсвічування дверей знизу для ніг
аааааа, підсвічування для ніг я робив тільки в салоні. коли потеплішає
а в салоні як? Ну технічні деталі? / Так я приблизно вже прикинув. Зараз кнопку під птф роблю)
взяв + при включенні габаритів, - від кінцевика. Працює тільки коли габарити включені. Це тимчасово ... тому що коли робив - був зелений і молодий - багато не знав. Теж буду переробляти разом з дверима з датчиками , кнопками і т.д.
я думаю до підсвічування салону кинути щоб горіло коли двері відчиняєш, а то при їзді мені здається заважає зайве світло. Ти стрічку клейку діодну купував, на метраж або готові діоди
ну у мене так і є, що вимикається коли двері зачинені. Тільки не працює коли габарити вимкнені. У мене діодна стрічка на 24 діода Пиши в личку, щоб не плодити коментів!
Де такі контакти брав(клеми)
У магазині радіодеталей!
круто! молодець
у нас що ручки різне чи я туплю…
ну я не знаю яка у тебе ручка. АЛЕ у мене ось така. Інших не бачив.
