Таймер у реле бензонасосу

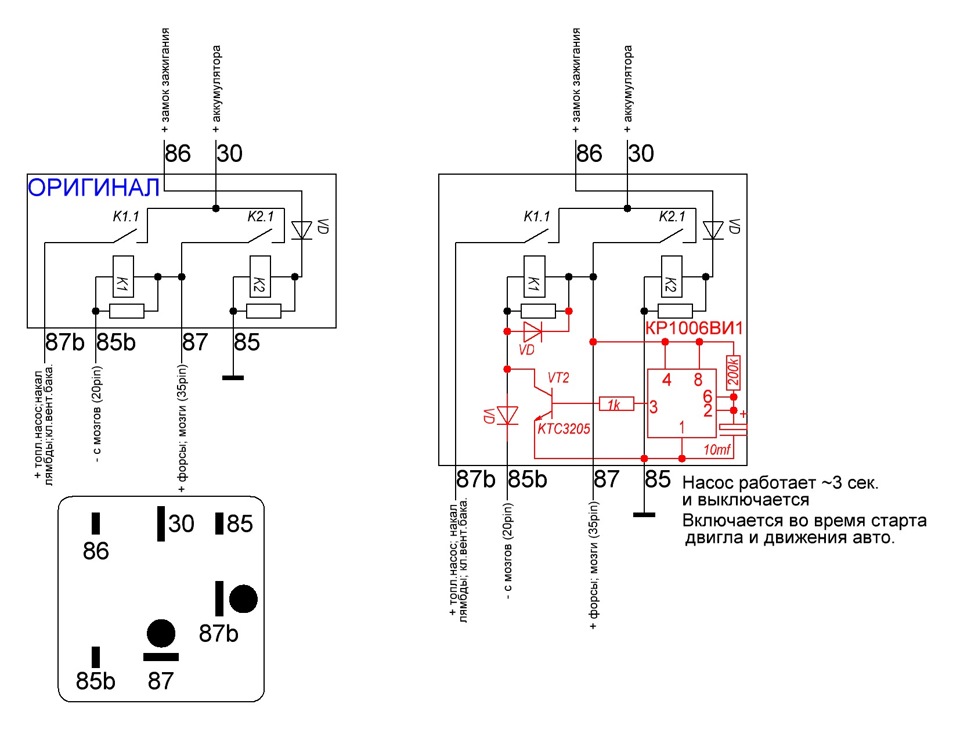

Давненько я переробив реле бензонасоса, щоб насос качав відразу привключенні запалення. Є одна незручність:з деяких причин інодіпотрібно включити запалення і щось там міряти, робити ... А насоскачає, гуде, садить аккум і дратує.Ось намудрив таку схему:Схемаоригінального реле і переробленого.
При включенні запалення насос качає 3 секунди і вимикається, починає знову качати при старті двигуна і природно при русі.Обкатано 3 дні — політ нормальний. Схему вмістив у корпусі рідногореле навісним монтажем.
Мікросхема КР10006ВІ1 вона ж NE555. Транзистор будь-який на струмбільше 0, 5А.
Коментарі5
Відмінна ідея! На астрі з таким же двигуном працювала підкачка ця перед запуском. Реле насоса стало збоїти, розкрив виявив тріщини в пайку, пропаяв. розпаяний.
Дуже цікаво. Але розуму не прикладу як це працює. Адже К2 спрацьовує при включенні стартера, не при включенні запалювання? І що взагалі за діод стоїть в оригінальній схемі, для яких цілей? Якщо роз'ясните, буду дуже вдячний.
Ні, К2 спрацьовує при включенні запалювання, подає + на К1 і живлення мізків, форсунок, а - на К1 подають мізки при включенні стартера
Точніше контакт К1 дає харчування мозку ...
Спасибі! Тепер дійшло. Робитиму таку ж.
