Прозріння. Частина перша - підготовка.

Всім добрий вечір!
Вважився я впровадити в свою ластівку паркувальну систему.
Спочатку хотів поставити звичайний парктронік. Дякую велике тим, хто мене своїми порадами відмовив від цього необдуманого інераціонального вчинку! Справді, парктроніки вже застаріли зжилисвоє.Та і свердлити бампер під датчики теж не хотілося.
Брати китайці, дякую їм велике), штампують вже набагатофункціональні пристрої )) Та й ціна на них не набагато вища.
Вирішив поставити собі камеру заднього виду.З варіантів, якірозглядав, у продажу є комплект дзеркало з монітором + камера.Дещоне сподобалося мені саме дзеркало. Деякі пишуть, що воно заважаєопусканню/підійманню сонцезахисних козирків.Зупинився на варіантімонітор+камера.

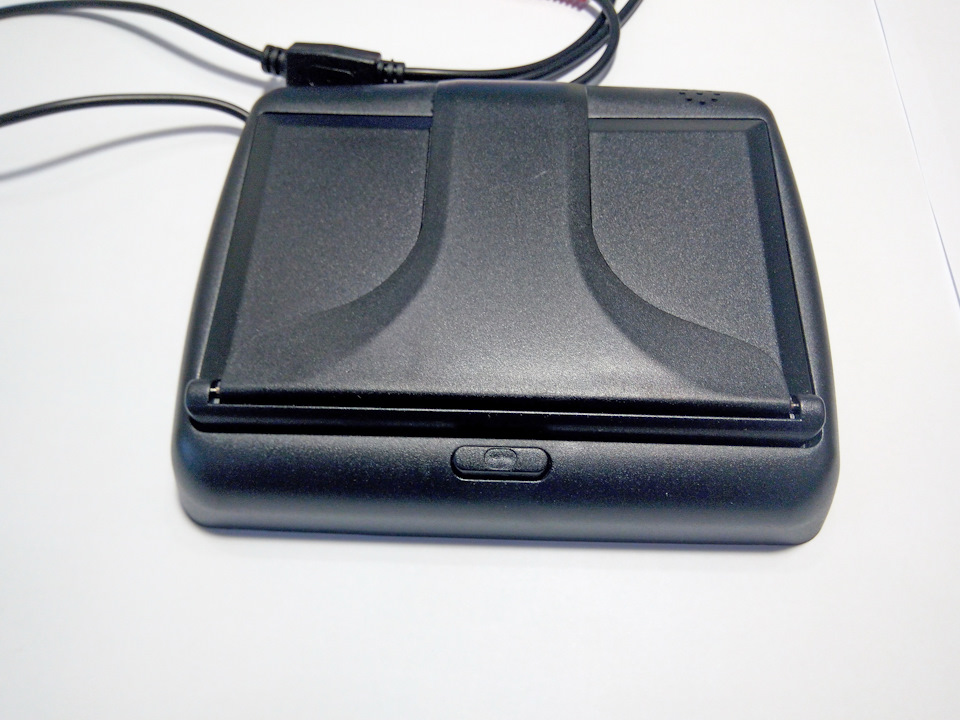

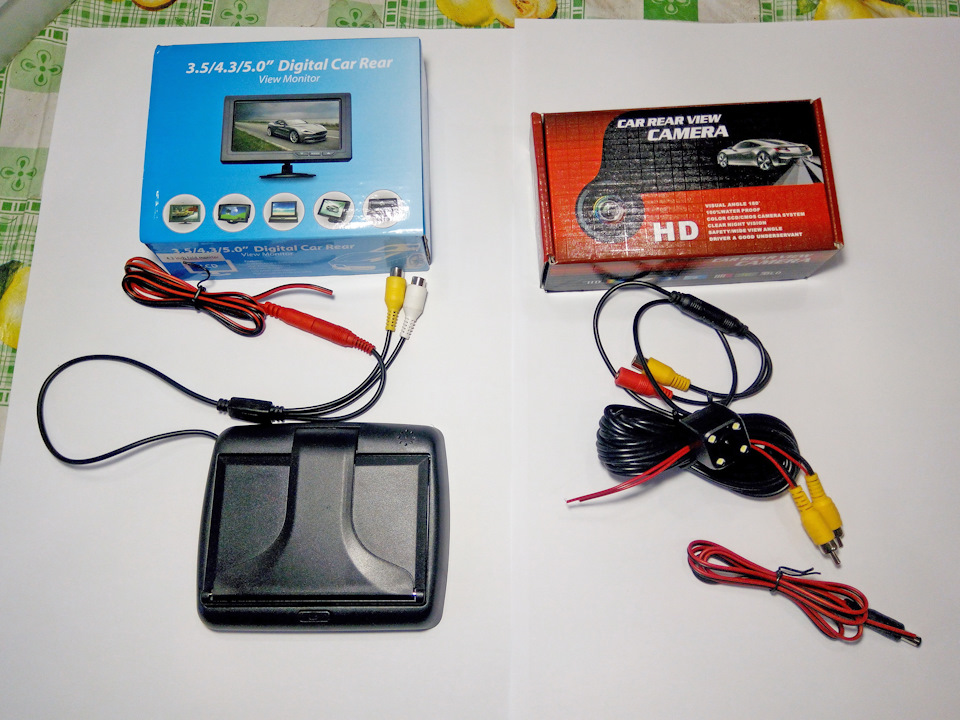

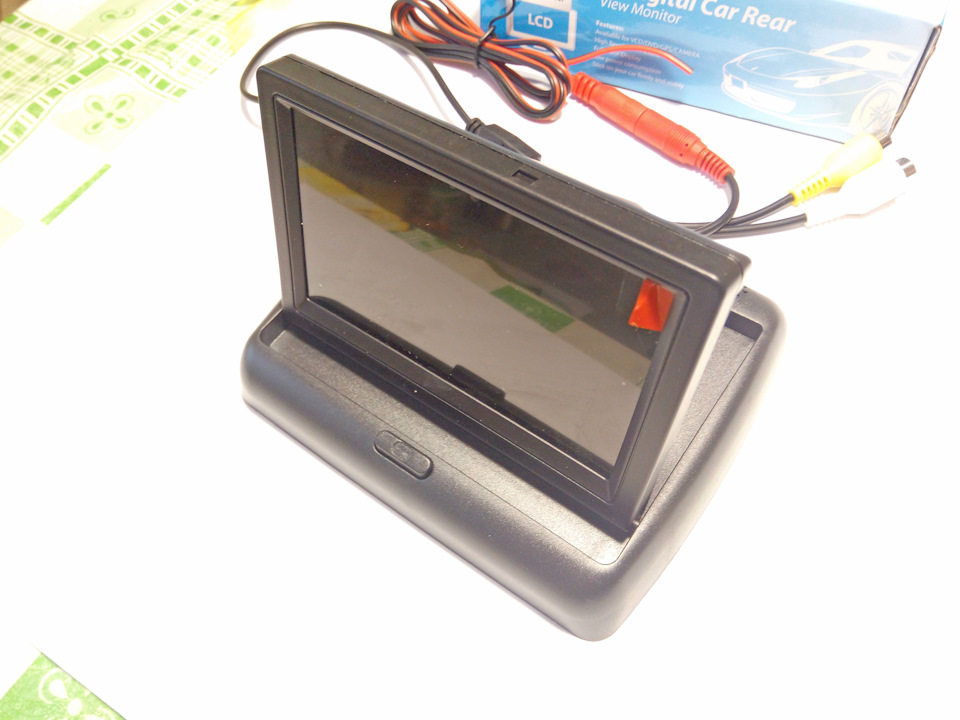

На олх замовив такий комплект.Запчасти на фото:354350

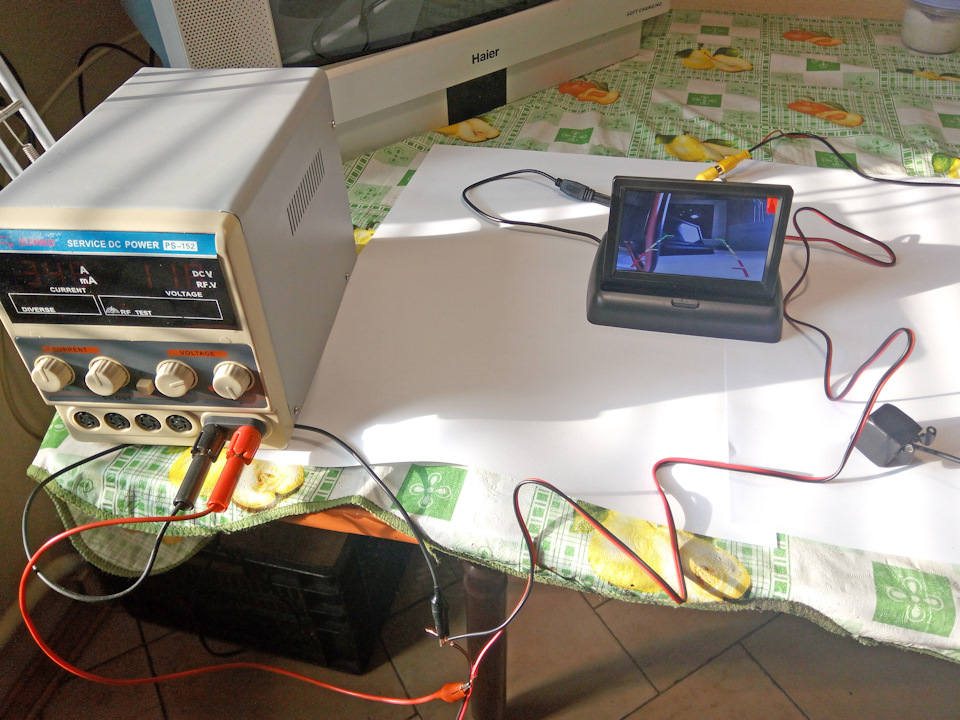

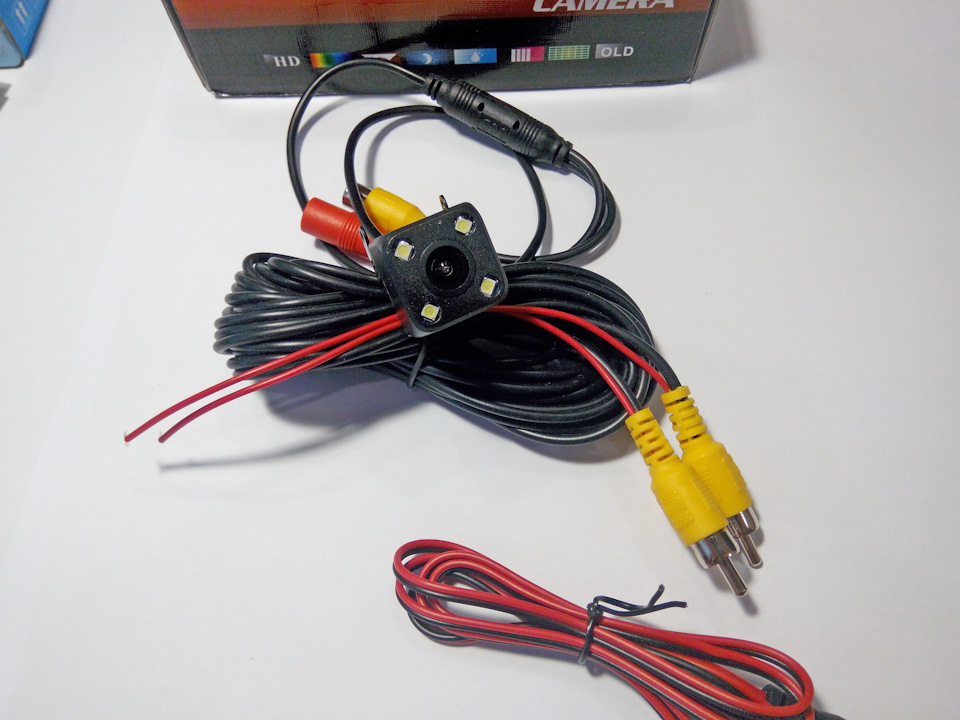

Але, як виявилося потім, трохи помилився з формою камери — взявпрямокутну замість круглої. Насамперед перевірив працездатність, підключивши все до блоку живлення. На самій камері є розмітка.

Ура! Працює)))
Спочатку монітор хотів пристосувати десь на торпеді. Притулив йогов кількох місцях можливої ​​установки — ніде не вписується. Торпедав сенсі криволінійна і неможливо знайти більш-менш рівне місце. Унішу над бардачком не хотів ставити. Але ми ж не шукаємо легкихшляхів))) Вирішив врізати монітор у водійський сонцезахиснийкозирок. Для початку, попередньо розібравши корпус, витяг монітор ісаму плату. І приміряв до знятого козирка. Вписується він ідеально.Ножом за шаблоном акуратно обрізав обшивку і виколупував пінопластна необхідну глибину. Саму плату закріпив на двосторонній скотчззаду монітора. У поворотному кріпленні козирка зробив отвір, черезякий пропустив провід. Приклеїв монітор до козирка на двостороннійскотч. З залишку матеріалу вирізав і приклеїв окантовку.
Окантовка зі зрізаного тримача для документів.
Дивиться чудово!

Саму камеру спочатку хотів закріпити знизу пластикової накладкибагажника. Але передумав — піонери, вони такі, зможуть присвоїти)))Та й на увазі вона постійно. Прийняв рішення поставити її замістьличинки замку. На цьому моменті я зрозумів, що краще було б узятикруглу камеру.Довелося мучитися і колгоспити кріплення з консервноїбанки)))

Кріплення до накладки багажника
зовні.

Продовження слідує…
