Після підготовчих робіт, взявся до самого впровадження камери тамонітора в автомобіль.
Погугливши інформацію, вирішив використовувати у схемі чотирьохконтактне реле. У ланосах/сенсах плюс до Реле необхідно, щоб неспалити саму камеру.

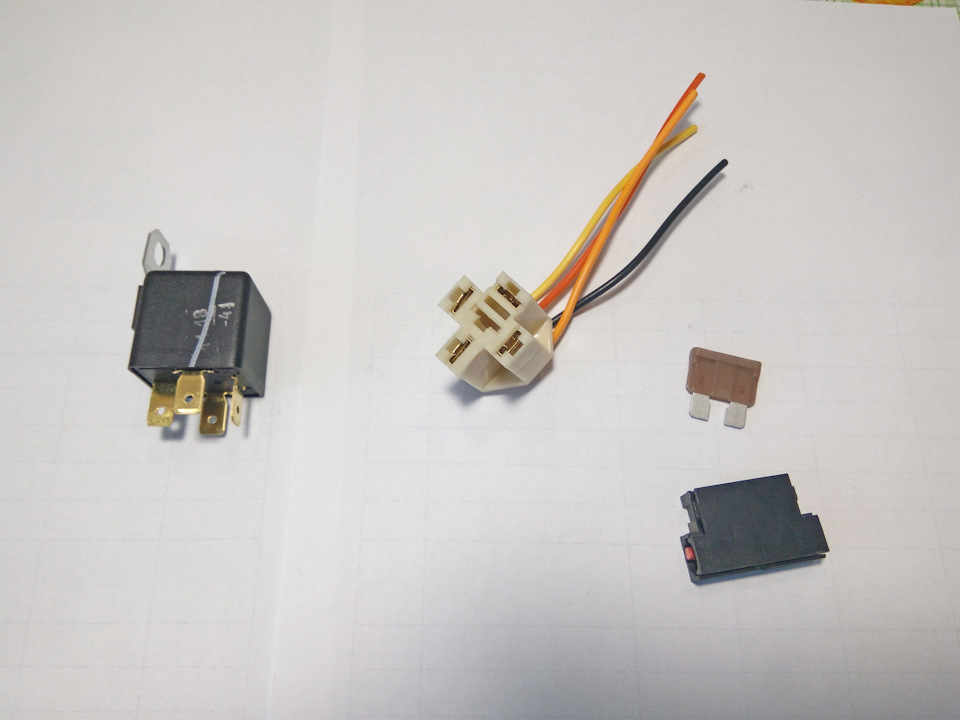

Додатково, крім вже придбаного монітора та камери, щезнадобилося:
— реле чотирьох контактне на 30А;
— гніздо для реле;
— запобіжник на 5А;
— корпус для виносного запобіжника.

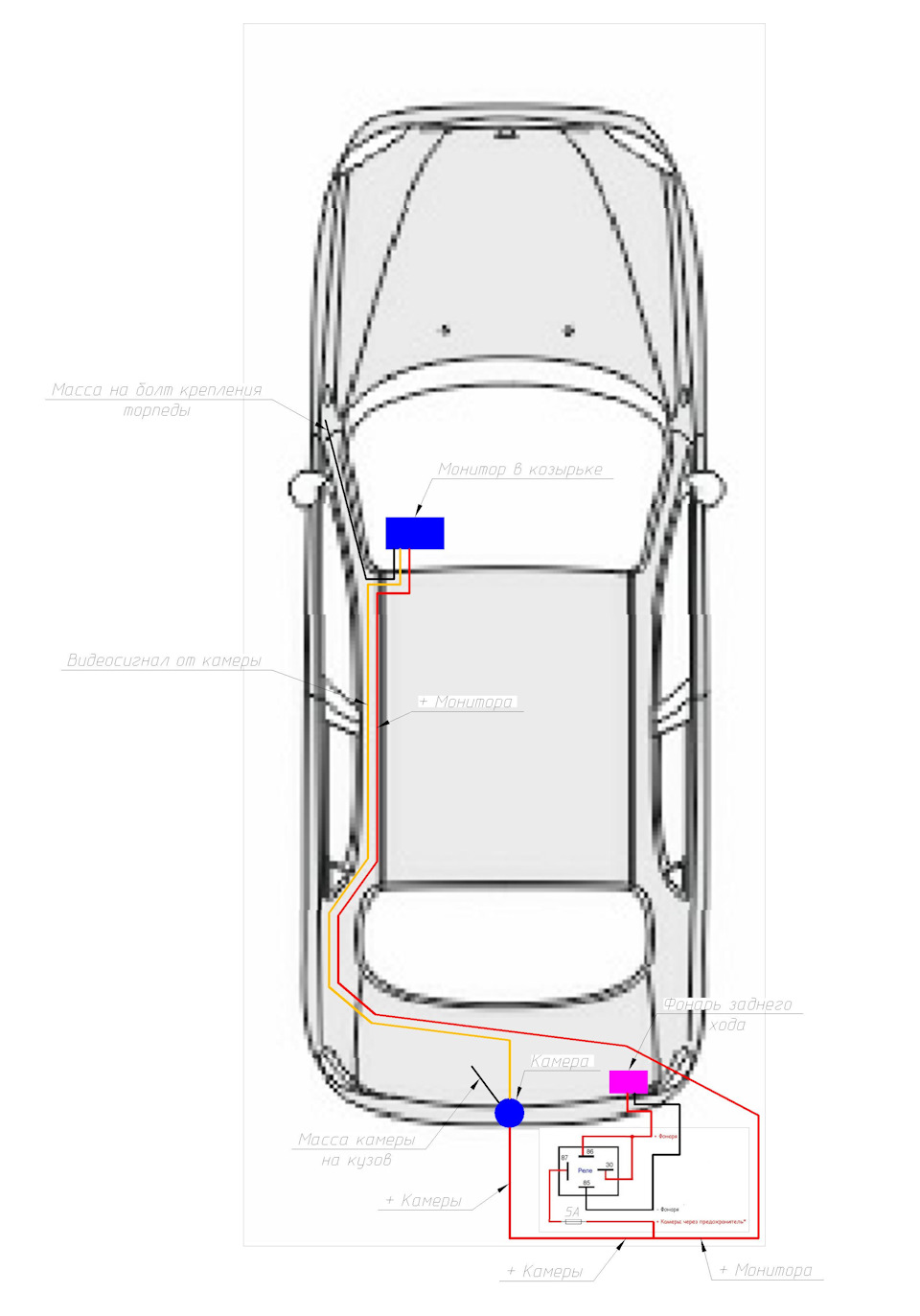

Попередньо прикинув схему проводки.
Моя схема підключення.

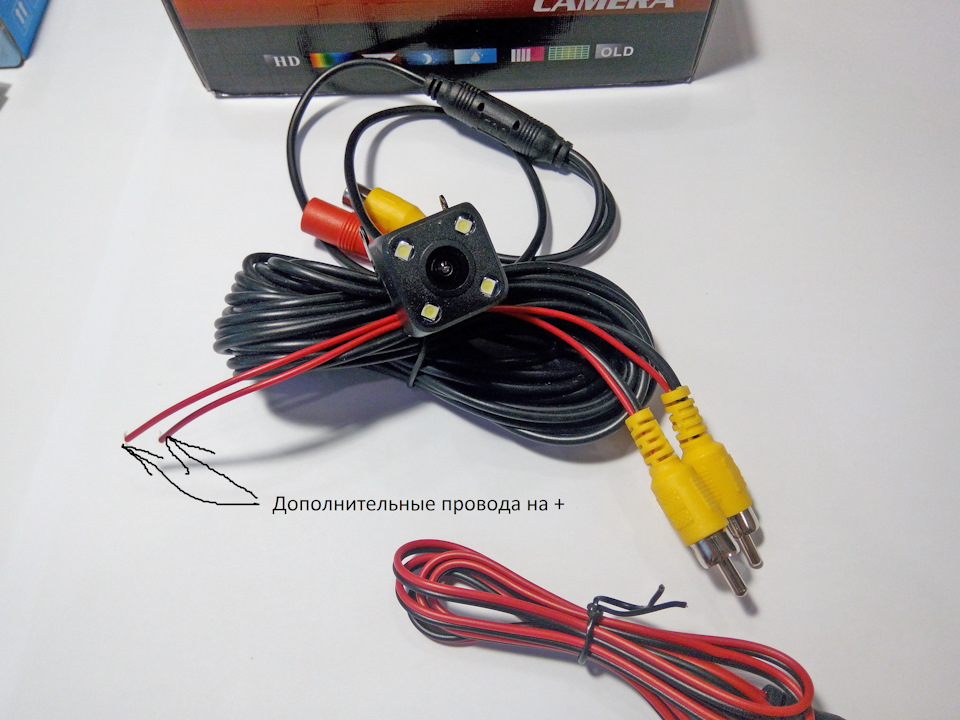

Плюс від монітора не став підключати на АСС (до прикурювача).камерою був провід для відеосигналу, в якому окремо був виведений здвох кінців додатковий провідник для плюсу.Знову дякую братамкитайцям))) За моєю схемою харчування на монітор і камеру надходитьтільки при включенні заднього ходу.
> Додатковий провід для живлення монітора.

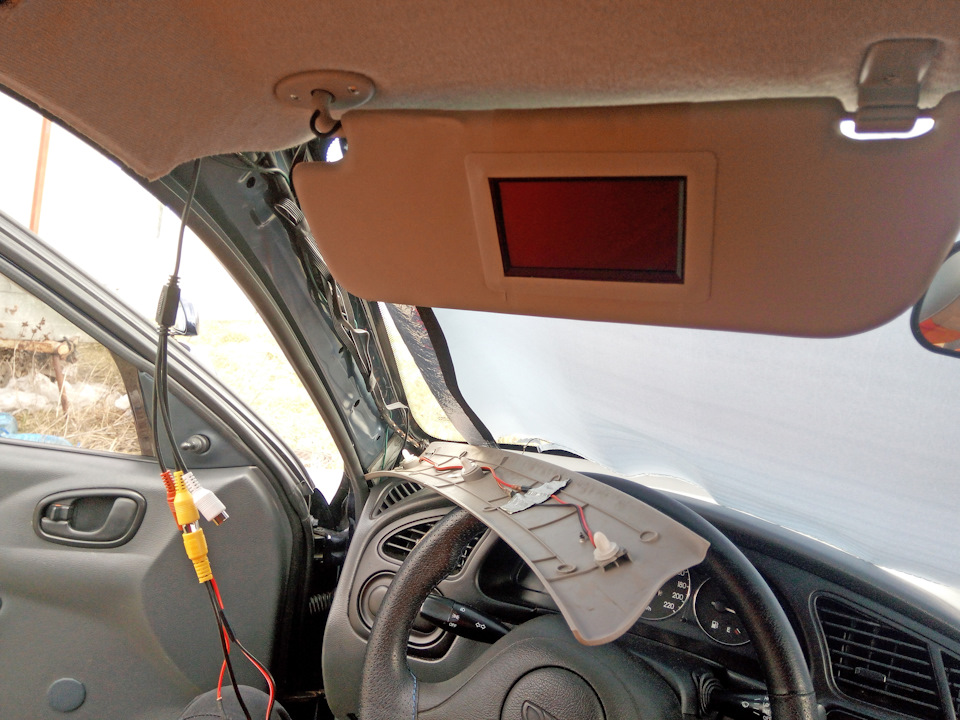

Насамперед приміряв сам козирок.

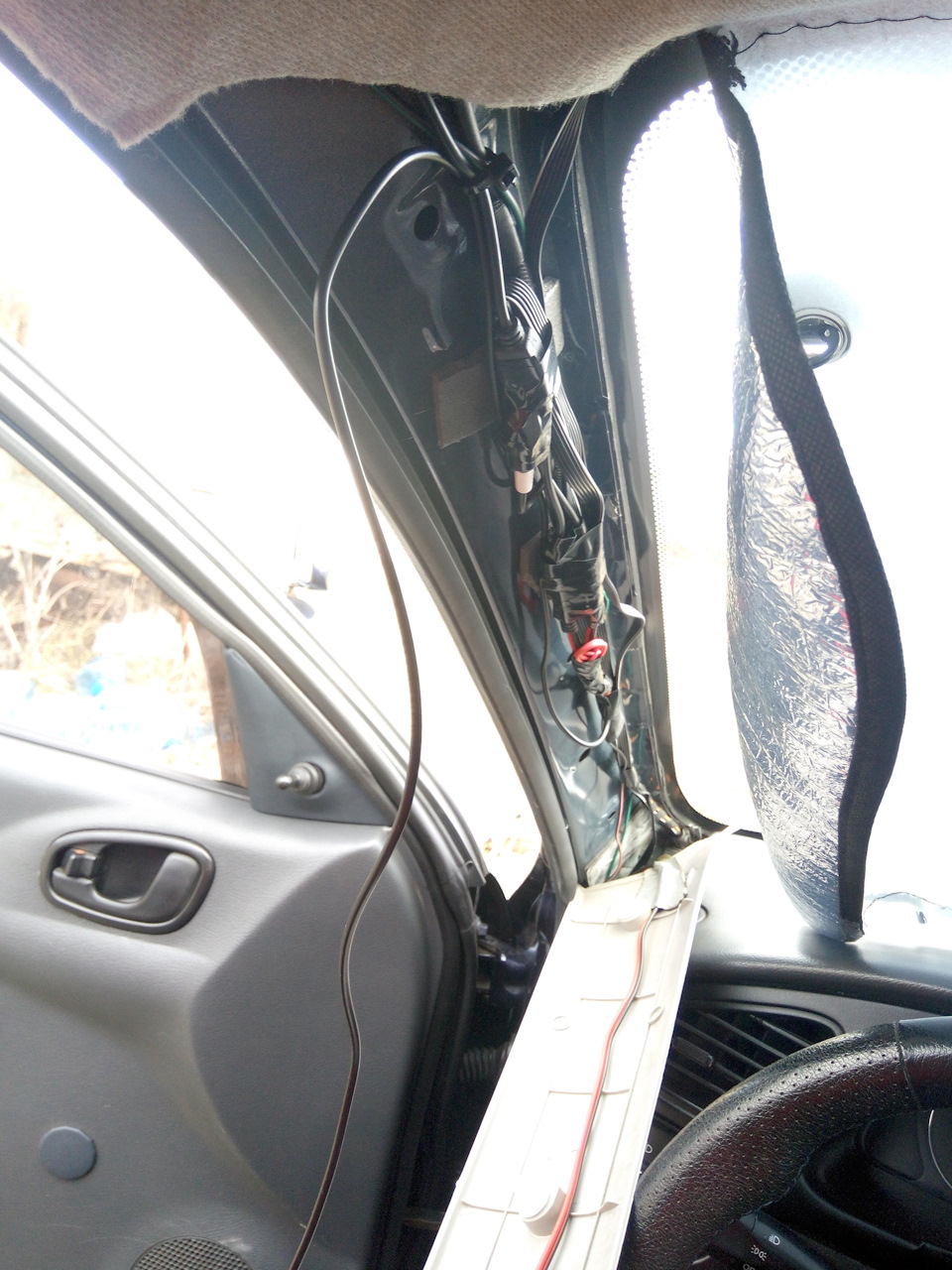

Проводку та роз'єми монітора вивів через отвори в даху і сховав підпластиковою обшивкою стійки.
Провід там купа. Елі впхнув )))
Мінус монітора підключив до болта кріплення торпеди.
Мінус монітора на кузов. Лівій стороні стелі і, за допомогою шматкадроту, затяг у багажник. Далі, розкривши попередньо гофру, проклавйого до кришки багажника. Ось тут втратив найбільше часу. Видалятистару намертво прилиплу ізоленту, якою обмотана гофра, — ще тезаняття))))) Згадав весь свій словниковий багаж)))
Харчування монітора та камери через реле підключив до правоголіхтаря заднього ходу. Проведення перед фішкою не став псувати іпідключився до самої лампи. У мене білий провід був +, а чорний збілою смужкою -.
Мінус камери підключив до штатного болта кріплення замка.
І провів перше випробування . Все чудово запрацювало.
Перший перевірочний запуск )))
Всі дроти акуратно уклав під обшивкою кришки багажника і закріпивстяжками.
Ну і кінцевий результат виконаної роботи. Для експерименту поставивпляшку з водою)
Уявна перешкода)
Підсумок — прозріння при русі заднім ходом) Ніякий парктронік незрівняється з камерою.
>
