На прохання blackitty розібрався з роботою реле ПТФ.
Оскільки інформації для одного посту багато, вирішив оформити уформі запису.

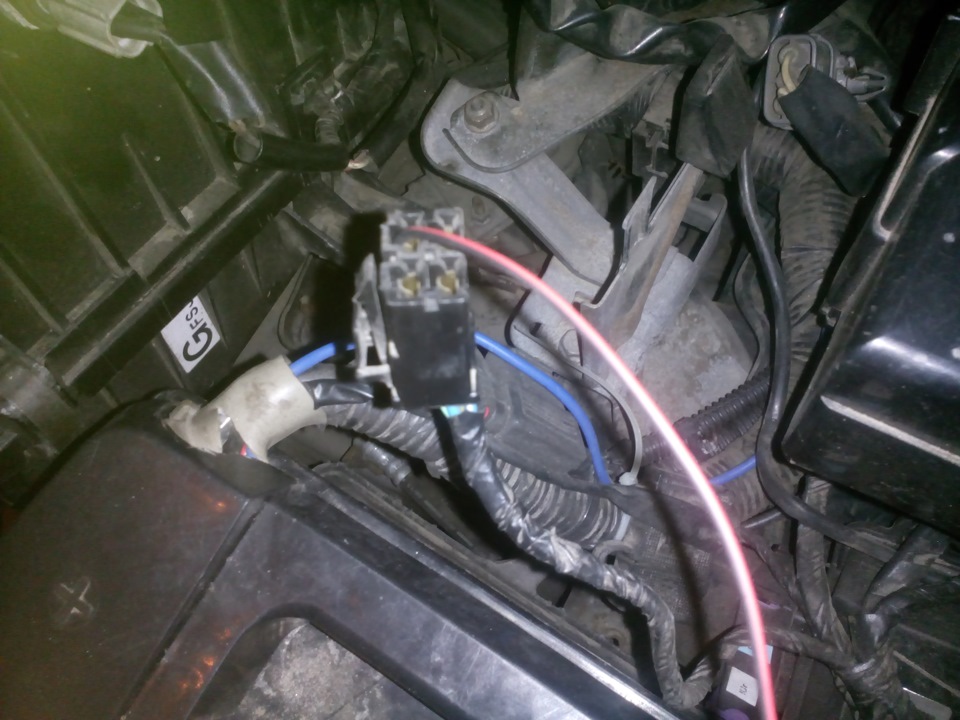

Загалом на фішці реле є чотири клеми, дві з них силові, і двікеруючі.
На силовій клемі завжди є напруга живлення. p>

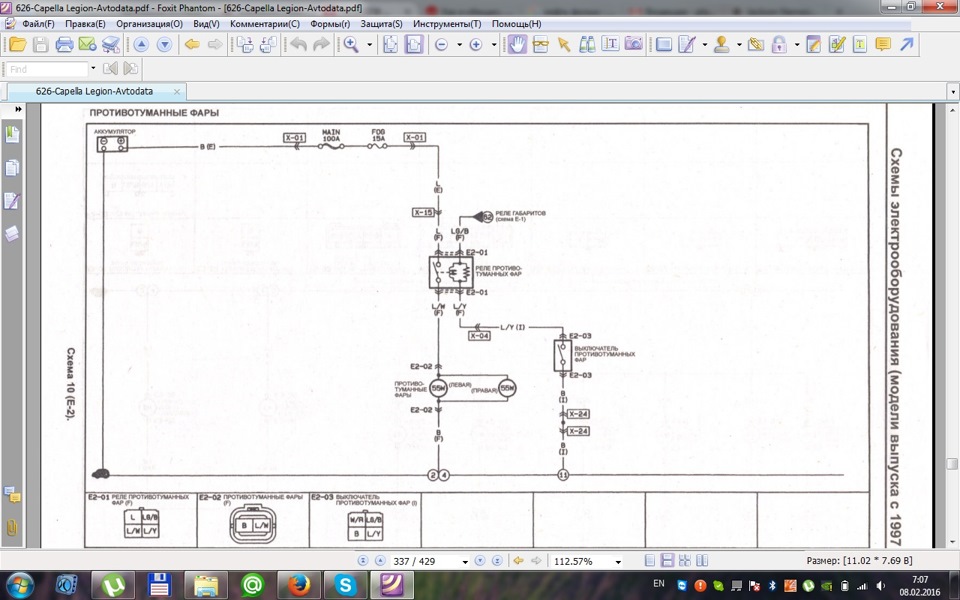

Схема з мануалу
Керуючий плюс з'являється при включенні габаритів, а мінусприходить після включення кнопки ПТФ.
З цього приводу зняв пару відео:

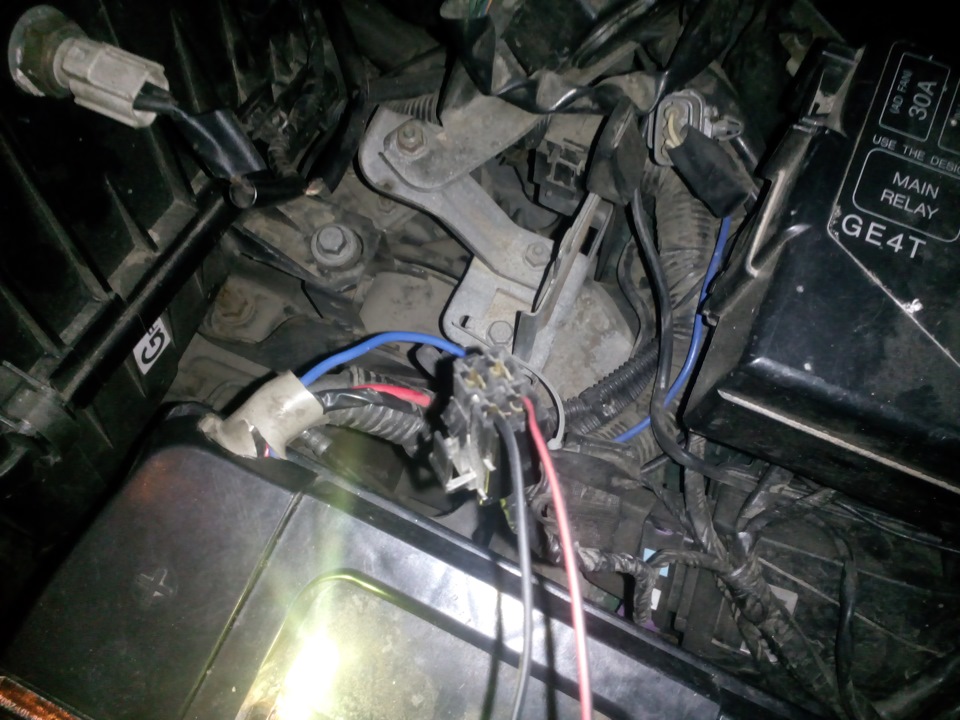

Тут лампа підключена однією ногою на плюс АКБ, а другою на керуючиймінус реле ПТФ
Управляючий мінус

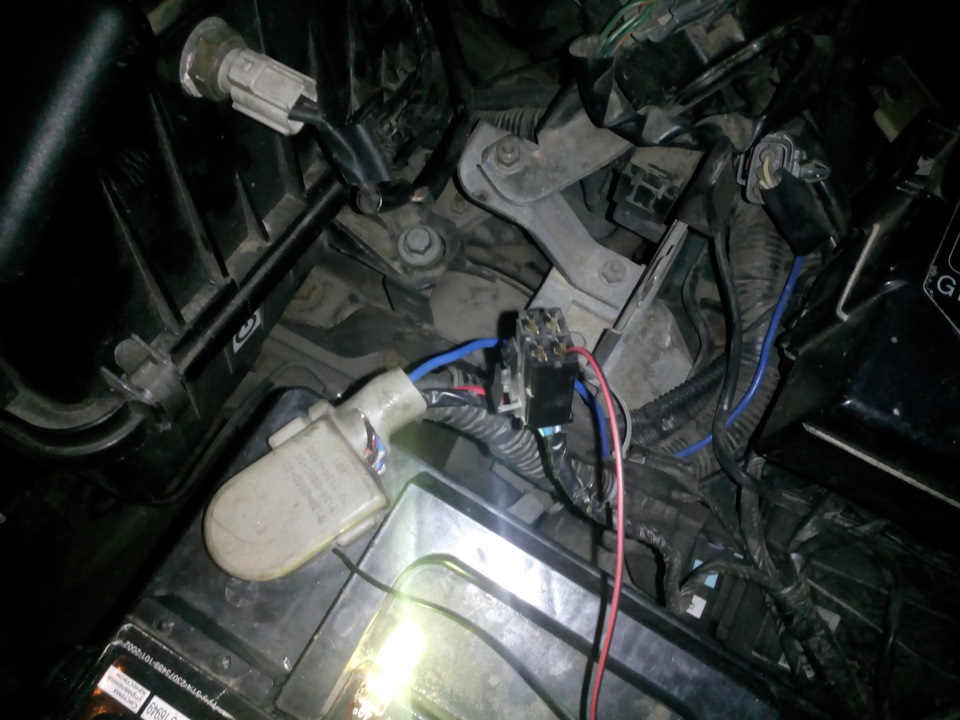

Тут лампа підключена однією ногою на мінус АКБ, а другою накеруючий плюс реле ПТФ
Керуючий плюс

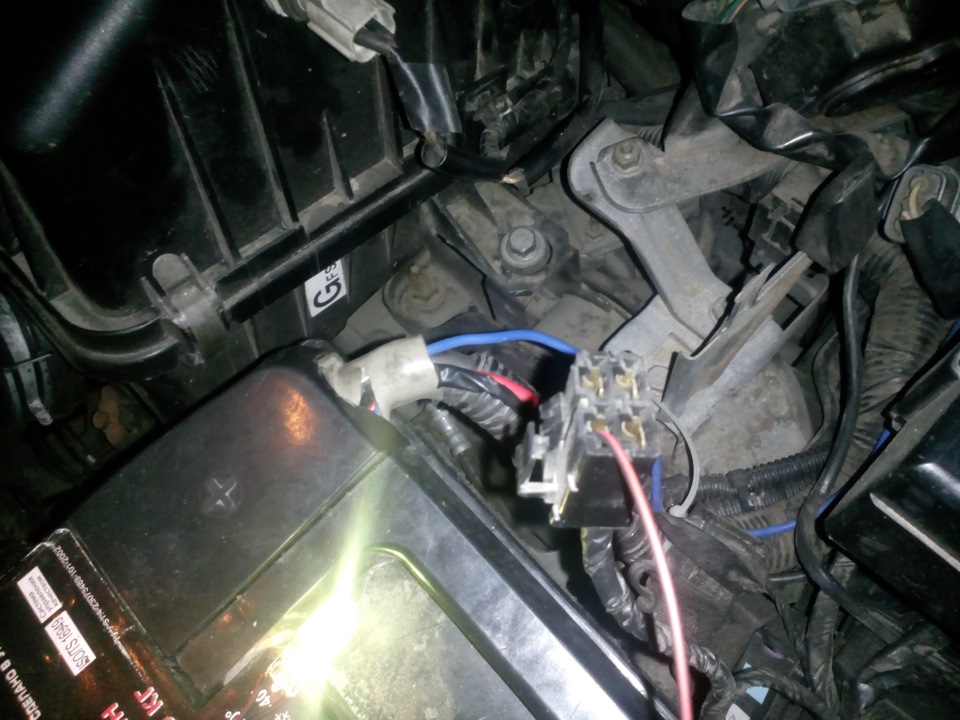

Ну і підключення останнього варіанту
