Багато бачив записів про встановлення мультикерма в наші машини.Загорівся і собі заморочитися.
Знайшов і замовив кермо від шістки. Чекав довго, тому що машинутільки тільки пригнали… Ну а кермо знімається в останню чергу…Дочекався таки./p>

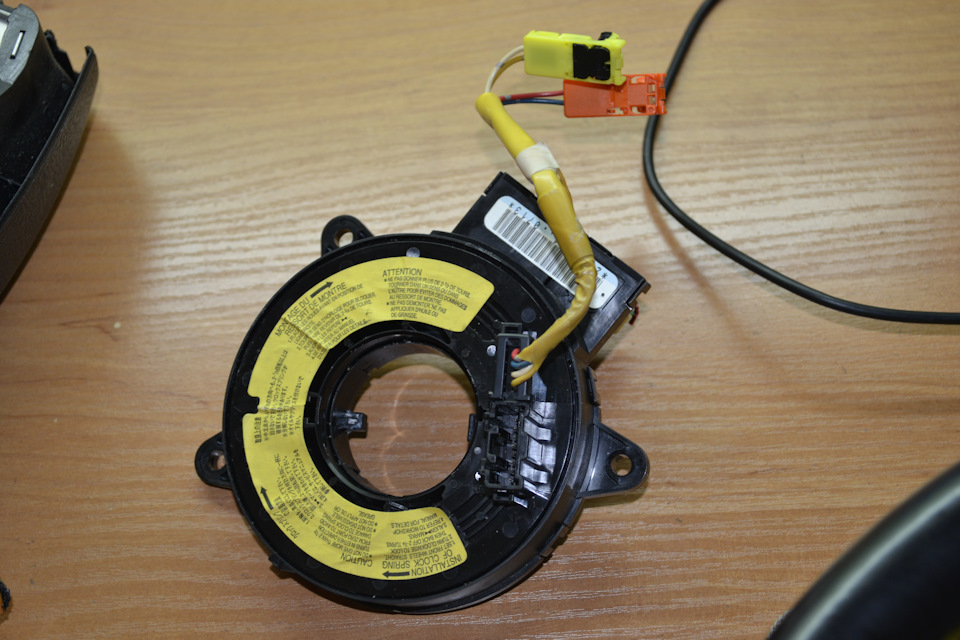

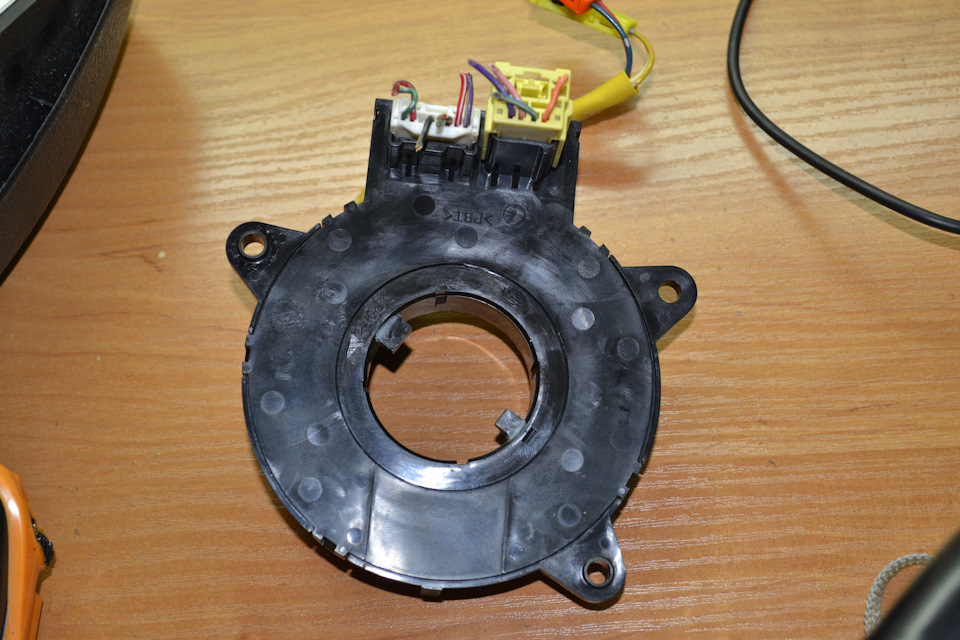

Подрулевий шлейф
Тільки, оскільки керування круїзом трохи відрізняється, зробивдеякі виміри. Управління круїзом

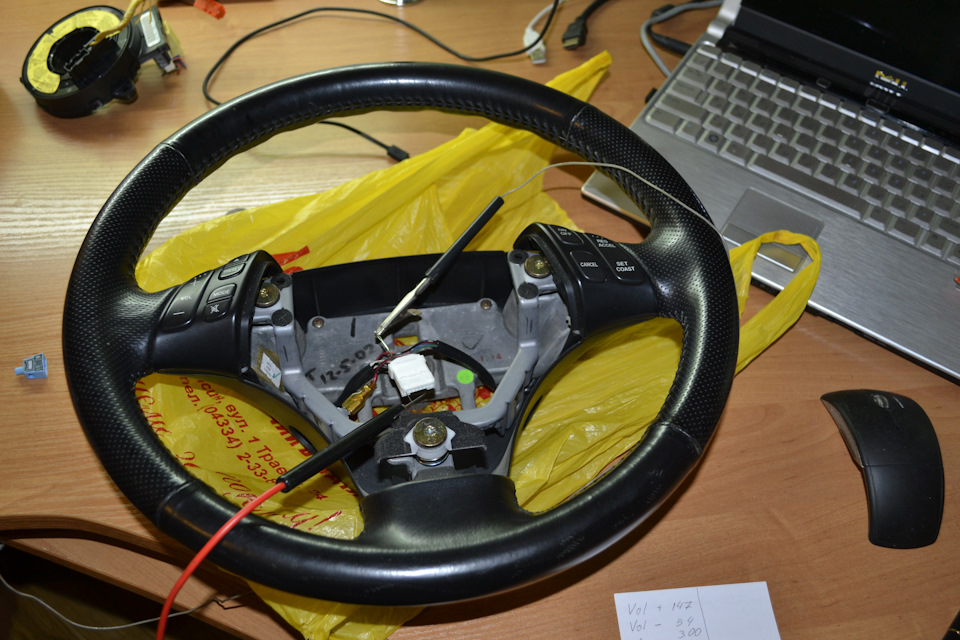

Значення опорів керма Mazda 6

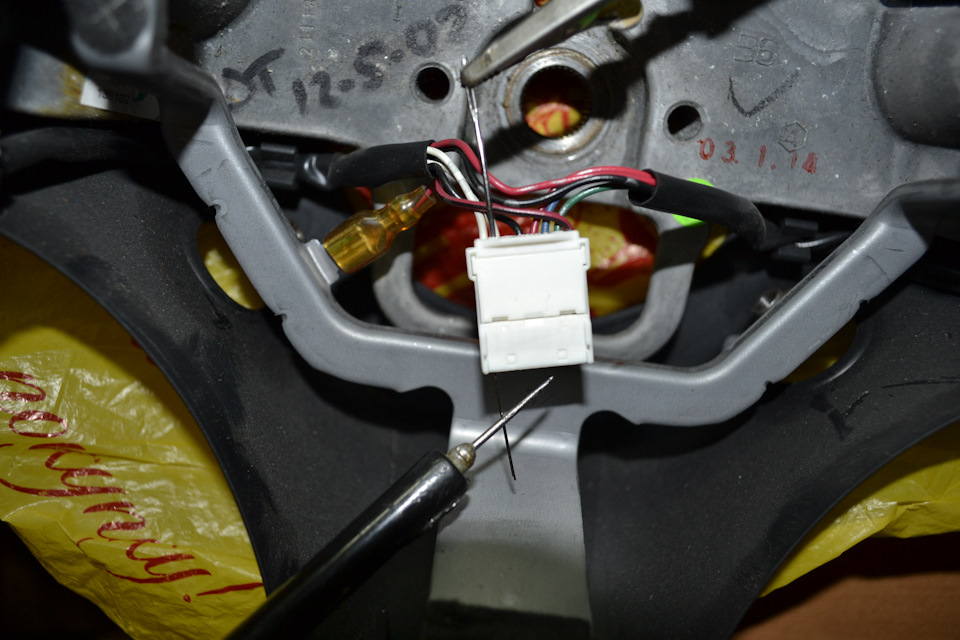

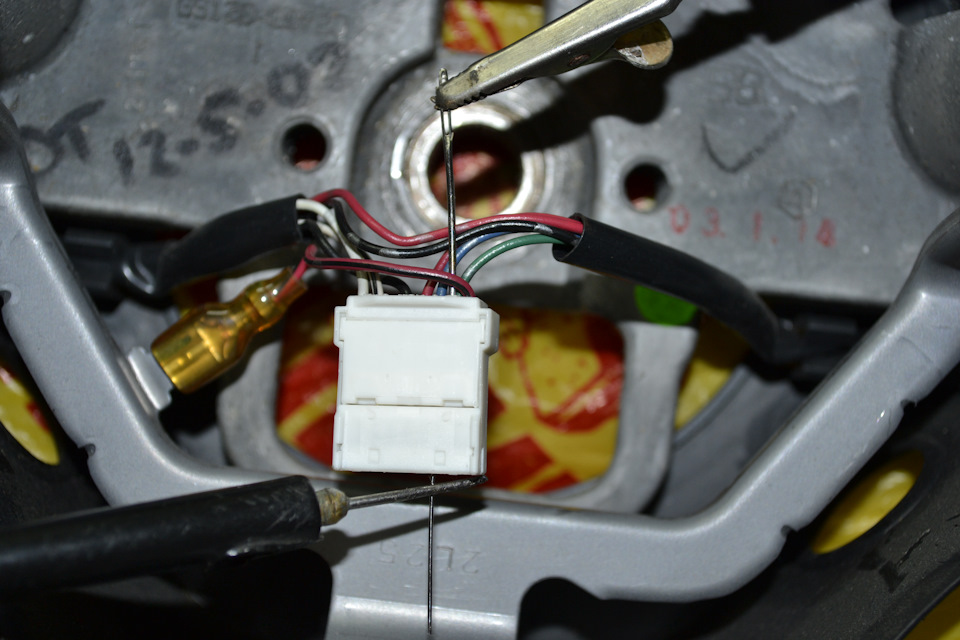

Розпинування роз'єму зліва направо:Білий, білий/чорний — висновкиуправління магнітолою Чорний — маса Червоний — підсвічування кнопокСиній, Зелений — управління круїзом Червоний/чорний — сигнал
Розпинування роз'єму 626 GF, зліва направо:Червоний — сигналЧервоний/чорний, білий, білий/чорний — управління круїзом.керується. А в 626 управляється за одними проводами, а включаєтьсяза іншими. Включається по білому/чорно-білому, а управляється побілому/ч+червоному
Управління круїзом 626
Про дружбу керма і магнітоли будуть окремі теми в міру надходженнядосвіду .Запчастини на фото:1001402






Коментарі7
Дякую, за докладний опис, повторив все точно, (сам далеко не електрик) схема робоча 100%
Спасибі, пробуватиму.
Як там круїз. Може у тебе вийде. Я те ж зупинився на перекладі, під кермового перемикача на кнопки керма. Електрики пояснили, що необхідно міняти резистори, щоб опір був однаковий, але ось як перевести кнопку ВКЛ і ВИКЛ. окремим шлейфом або кнопкою, ...
Привіт. З круїзом все вийшло. Всі маси я з'єднав між собою. Таким чином з'являються вільні контакти в шлейфі. Але я пішов трохи іншим шляхом, хоча це не суттєво. На платі потрібно розрізати доріжки з двох сторін і кинути ще один провід. .Ось все опис...
Дуже цікаво, що на виході вийде з управлінням на аудіо систему, якщо таке планується)
Планується. Але спочатку круїз. У міру виконання звітуватиму.
Думаю знадобиться 100%! Дякую
