3. Pioneer'ізація штатної магнітоли (S520BT)(своїми руками)

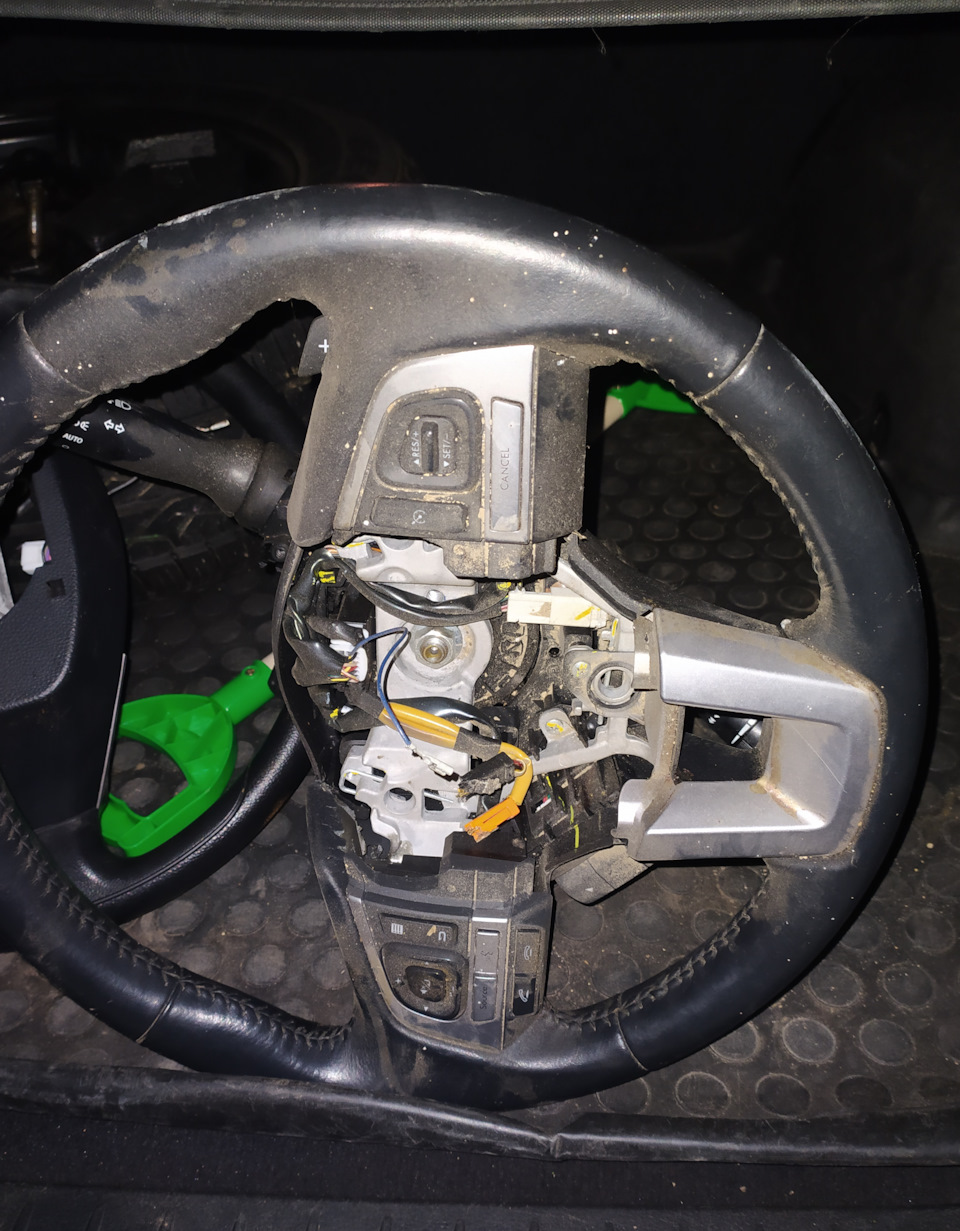

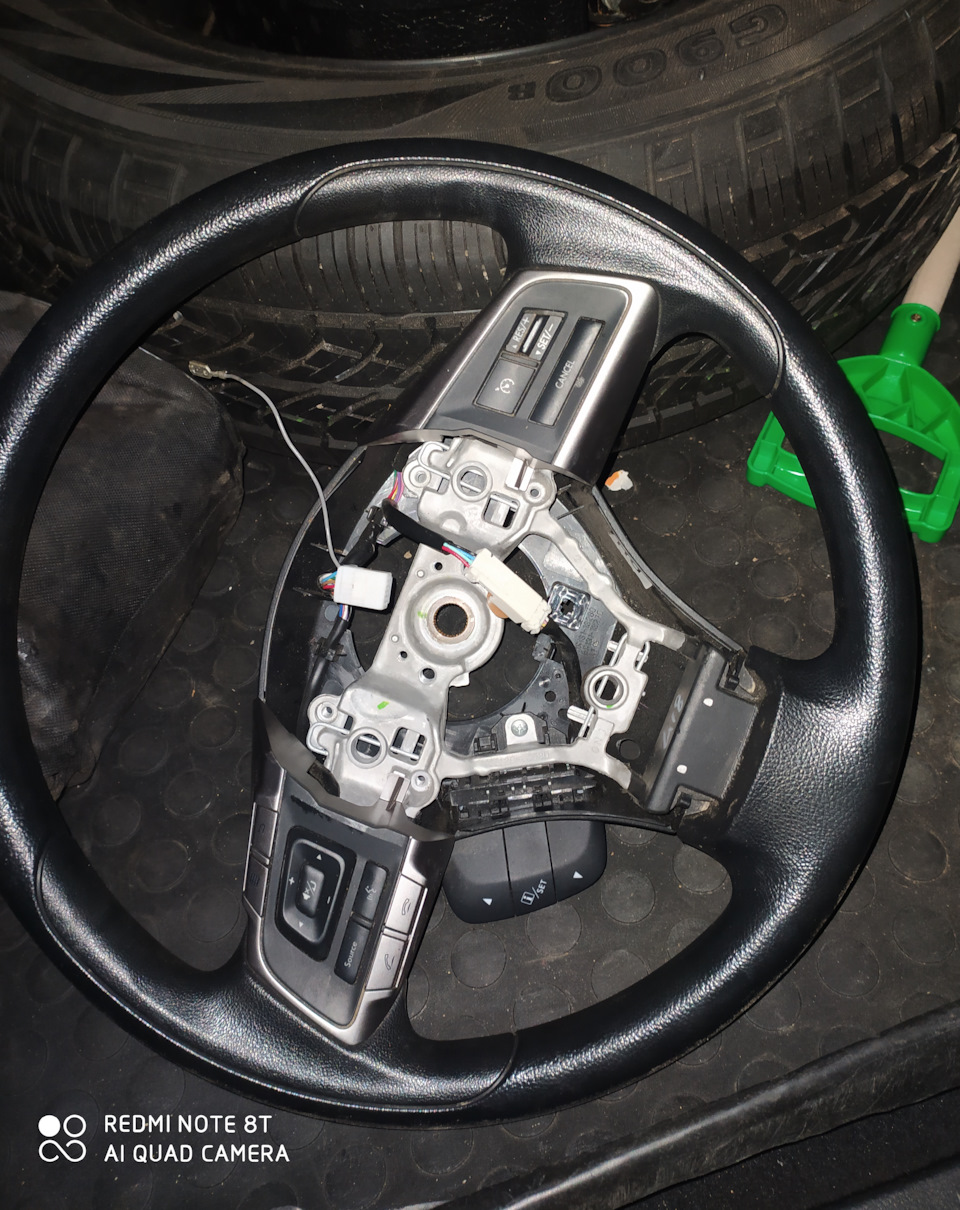

У минулому записі вже писав про те, як же незручно користуватисясенсорною андроїд магнітолою за кермом, ще й без мультикерма. Товідволікаєшся від дороги, то не з першого разу потрапляєш пальцем, загалом потрібно було щось з цим робити.Спочатку пробував вставлятикнопки під кнопки в штатній магнітолі і виводити їх на key1-key2начебто і вийшло, але місця під панеллю мало, то кнопки або булизатиснуті, або їх було неможливо натискати, загалом одні муки.Відеалі б взяти і поставити мультикермо, відразу ж захотілосяосучаснити машину і знайти кермо з наступних поколінь (так само япрактикував із заміною керма на попередній машині). Пригоном якразтаки були керма від машин 15-19 років (форестер, аутбек BS).Взявпару кермів щоб приміряти, і зіткнувся з тим що обидва керма маютьінший шліц, 33зуба замість наших 36, та й керма ці чесно сказати заякістю дуже хренові Тому зупинимося на кермах від нашого ж кузова іперейдемо до магнітоли. Залив просто клей щоб кнопки не провалилисявсередину

Андроїд Магнітола. Вже сказав про кнопки, і навіть сказав якможна було б все вирішити, але ж справа не тільки в цьому.Налаштувань звуку в магнітолі вважай що немає зовсім і процесор(DSP) який у ній є може керувати тільки затримками і гучністюдинаміка, причому як помітив змінюєш гучність задніх динаміків -змінюються і передні (читав у багатьох таке зустрічається). Також вній немає ні зрізів, ні управління сабом, загалом навіть у моємустаренькому Kenwood KMM-257 (без DSP) було налаштувань достатньо, ав минулу машину я вже ставив Kenwood з процесором KMM-BT304, і вжепошкодував, що не зняв його перед продажем. Але на те булипричини:перша він мені набрид і в нову машину знав, що ставити йогобуде нікуди; друга причина - давно хотів спробувати pioneer, все-таки звучить він приємніше, і за налаштуваннями в ньому їхтрохи більше + крутість зрізу більше, чого не вистачало у мене.Багато статей знаходив що нібито в штатну магнітолу субарувпроваджують начинку від 1din магнітоли, не псуючи інтер'єр, щодуже правильно. Знову пошкодував, що продав свою процесорнумагнітолу разом з машиною. Хтось ставить 1din у бардачок, підсидіння або взагалі в багажник – але такі способи мені неподобаються. Міняти андроїд на андроїд краще в надії, що він будепрацювати так, як мені потрібно, ще й без глюків. Краще, значитьдорожче, а скільки коштують 1din? навіть якщо з процесором, навітьякщо продати мою і додати на ту ж CC3 — виходить дорожче, а чиварте воно того? За минулим часом власники Teyes написали багатовідгуків і десь 50% не дуже задоволені, особливо стосується тих, хто любить налаштовувати та слухати якісну музику.Саме з цього язрозумів, що якщо мій андроїд мене як апарат для мультимедіявлаштовує повністю, то потрібно будувати музику окремо від цього. Асаме впроваджувати в штатку. Отже, нарешті дісталися магнітоли(1din), зустрічаємо Pioneer DEH -S520BT - це можна сказатиодна з вершин процесорних магнітол, так як це рестайл моделі s510, а відмінність від MVH в тому що є дисковод, який мені все одно непотрібен. Шукав Б/Вушні довго, тому що вони можна сказати нарозхоплення, спочатку думав 580й, але так як цей сучасніший ідодаток до нього новий і хороший (чого не скажеш про kenwood), торішення було шукати 510\520й. Різниці для переробки в них немаєніякої, підходить будь-яка. Ну щож, озброївшись магнітолою, бажанням, часом, силами, паяльником (мда, про станцію тепер тількимріяти) - приступаємо. Далі розписуватиму як усе робив Я, тікому це не під силу, можна пропустити до підсумків. Ті хтозадають питання, що набігає, - "чому не віддати людині, яка нимизаймається? " - Відповідаю, у нас таких немає на жаль.

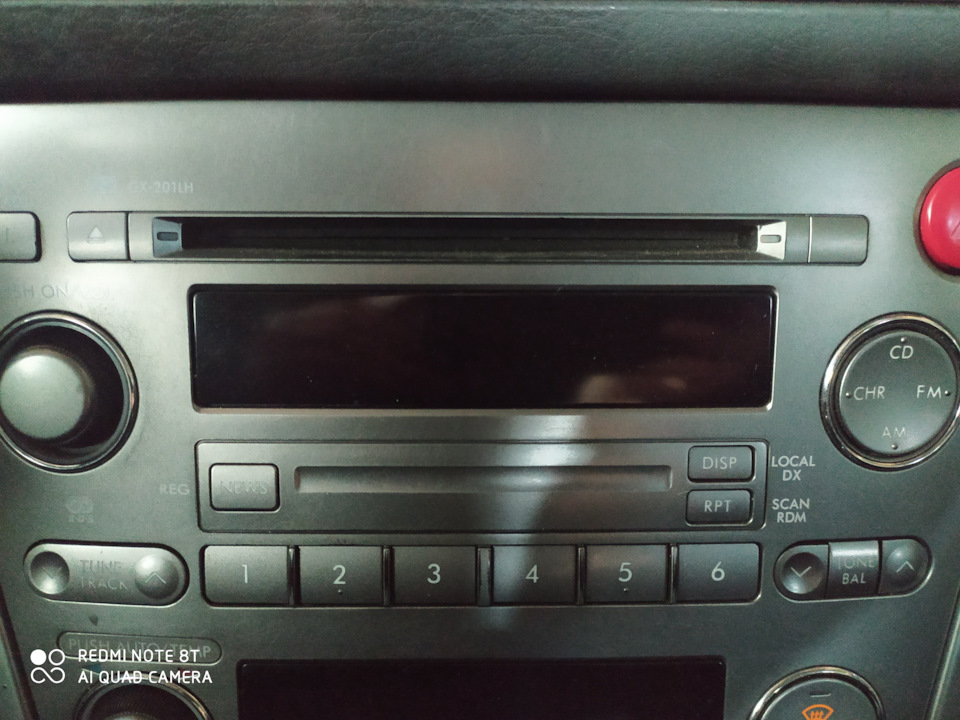

1.Знімаємо штатну магнітолу, розбираємо її. Так як ця дія вже нераз робила, то складного нічого немає. З магнітоли видаляємодисковод (я свій видалив давно вже, тому що були випадки, що вінперіодично запускався на заглушеному авто).
2. Відкладаємо лицьову панель піонера убік та розбираємо корпусмагнітоли піонер. Там бачимо теж дисковод (у моєму випадку), іплату, яку потрібно поселити в корпус штатки. Корпус від піонеранам не потрібний, тільки плату та задню стінку де знаходитьсяфішка. Підганяємо задню стінку зі штатною магнітолою, відрізавшивід старої шматок алюмінієвого радіатора. Закріплюємо надійно вкорпусі штатної магнітоли, плату від піонера, підганяємо кришки іна цьому все. Роз'єм для вольтметра, включення з магнітолою
3. Тепер беремося за лицьові панелі магнітол, там де стоять "ще"плати та кнопки. З панелі субару прибираємо екран магнітоли, енкодер та конденсатор. З панелі піонер, також прибираємо всікнопки (вони нам не знадобляться, у нас свої), з ними ж прибираємопідсвічування кнопок (3 діода), прибираємо енкодер оскільки длявідцентрування дисплея його потрібно переносити і прибираємороз'єми аух і юсб. З задньої частини прибираємо розетку на 20пін, надалі її подовжуємо шлейфом або проводами роблячи шлейф. Розетка20пін
4. У штатку я крім застосування магнітоли, ще задовго до цьогопідібрав і вирішив впровадити вольтметр. Так як місце кудипоставити вольтметр щоб він і виглядав нормально і дивитися нанього в цій машині я не знайшов, то встановити його в магнітолу, яка вже свою роль віджила - ідеальний варіант. А вирішено булопоставити замість кнопок перемикання Радіо\СД. Навіть післяпідрахунку скільки кнопок є у піонера і які я задіяю на штатці, тоці 4 кнопки у будь-якому випадку мені не знадобляться. Вольтметрпотрібен для контролю заряду від генератора і запас зпрослуховування музики на заглушену машину. Довелося корпусрозпиляти приклад де він повинен стояти корпус вольтметра як намене, як там і був

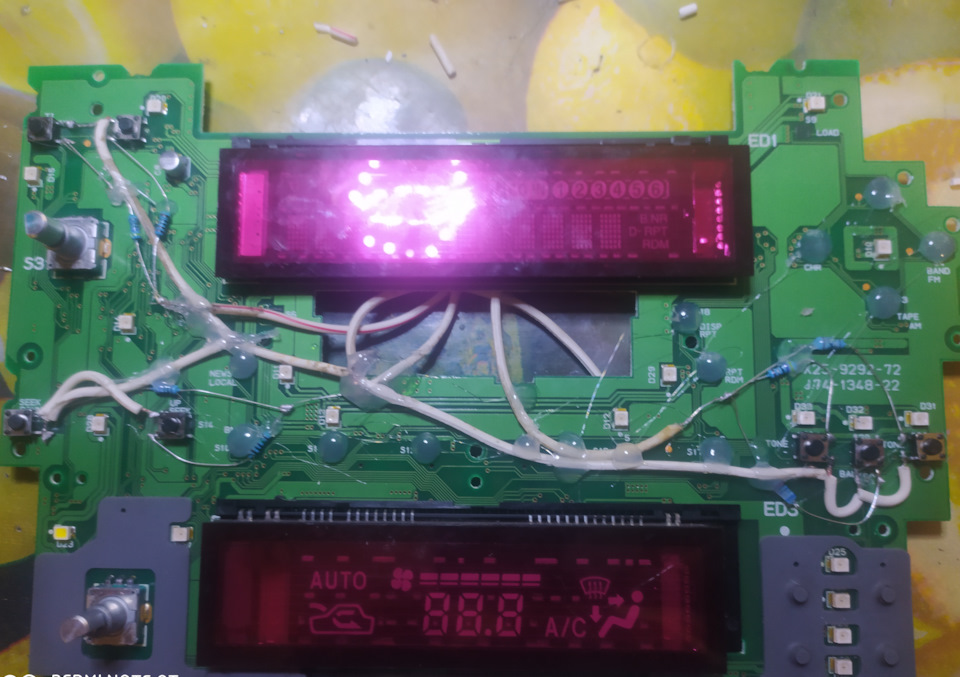

5. Потім робимо примірки, центруємо екран, робимо пробне включення, щоб зрозуміти як це все буде працювати, та й заразом перевірити щоще ніде не накосячив. В ідеалі повністю уникнути RGB підсвічуванняі поставити потужні діоди підсвічування екрану, так як субарускельце дуже темне і на сонці дуже тьмяно видно. Я цим не займавсятому що без фена припаяти нормально діод у мене не вийде, можливонадалі буде доопрацювання. А поки що…

перевірка разів
Перевірка два
перевірка вольтметра

6. Як можна помітити, у скельці багато засвіток від діодів піонера, тому навколо екрану все замазуємо чорним герметиком, обідок екрану (залізо) фарбуємо чорною фарбою, щоб не просвічуватись. Ізалишається трохи, поєднати і вмістити це все між панеллю і платою, що виявилося дуже довгим і болісним процесом. Трохи відрізав, зібрав перевірив чи то, і знову, то там упреться то там. Далістикуємо там, де має стояти енкодер і кріпимо його на платіпіонера, від місця, де він стояв, з'єднуємо проводами енкодера, атакож виводимо проводи на аух і юсб.

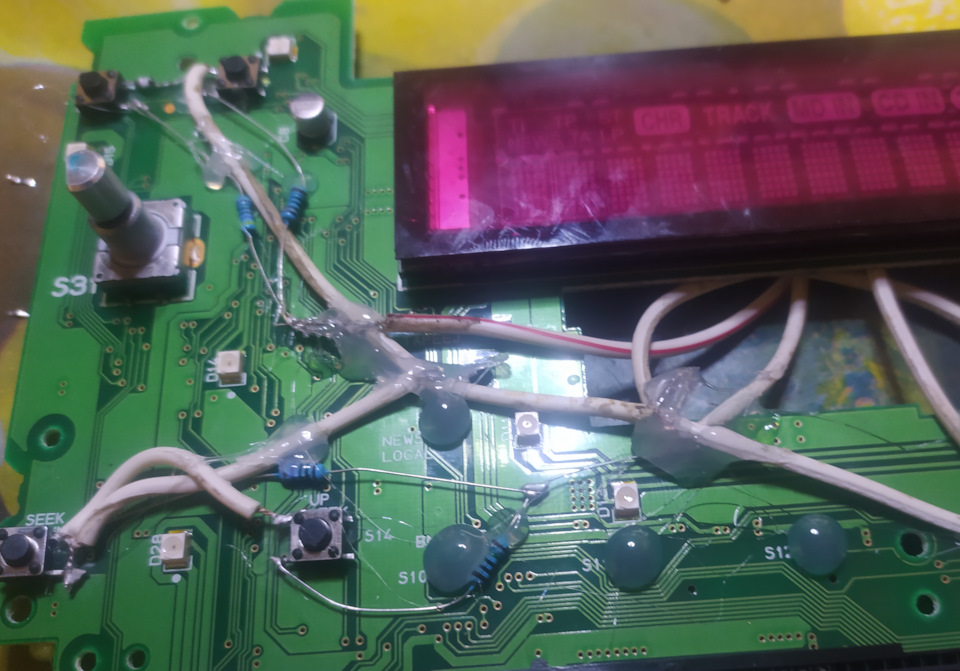

7. Не забуваємо періодично все збирати, підключати та перевіряти.Все виходить, продовжуємо. Далі фото не робив, тільки ті, що вийшлов результаті. Наступна дуже важлива і нудотна робота має бути зпошуком доріжок під кнопки на штатці та їх відповідність таможливості безболісного підключення. Для цього використовував схемивід штатки та від піонера, схрещував, на папірці записував, потімпідпаював проводки до кнопок від піонера до штатних. Потім наштатній платі доріжки, що йдуть до кнопка перебивав. Вивчивши більшдетально, схеми можна було б обійтися з меншою кількістю проводів, що підпаюються, і знищенням доріжок. Без косяків у цьому процесі невийшло, тільки варто зачепитися за припаяний дріт, що йде відмісця, де були кнопки у піонера, як відпадає доріжка, а вона у своючергу зав'язана з іншими кнопками. Але вихід є завжди, всі кнопкизазвичай запаралелені з іншими, залишається лише шукати. Коли всікнопки припаяні, можна зібрати і перевірити, що та як.

Начебто все добре, за винятком просвіту, усуваємо

Підсумки: Все-таки вдалося впровадити в штатну вже марнумагнітолу - нову, сучасну, з вбудованим блютуз і DSP процесором зкупою налаштувань, можливістю управління твітера і мідбаса, а такожсабвуфера, підсилювачів та іншого - все що необхідно для якісногозвучання. Сам же піонер, за звучанням набагато приємнішим закенвуд, немає цього жорсткого басу, звучить м'якше, ще вразило, що увсьому діапазоні гучності практично без зміни. Порівнювати зандроїдом, вже й немає сенсу!
За переробками скажу що тепер я розумію — чому так дорого беруть зацю роботу, я брав більше. Часу на переробку та доопрацювання пішовтиждень точно (це без відпочинку). Так може вдруге б я вже зробивби швидше, правильніше, без косяків, красивіше — одним словомкраще, але все-таки ризики дуже великі щось спалити або ще що.магнітола запрацювала і все було добре, але не всі кнопки працювалитак як хотілося, тобто одна натискається легко і якщо це трек, топерескакує відразу на два, то навпаки - тиснеш на неї з усіх сил, все через те що між платою та панеллю - повинен бути тільки екран, а не частина піонера)). Ще один нюанс, це те, що після всьогоскладання — не заробив клімат, розібравшись знайшов, що видалятидоріжки можна не до всіх кнопок, деякі доріжки відновив, кліматожив, але один одвірок також залишився, не включається обігрівзаднього скла (якщо хтось розбирається, напишіть).
Але як не крути, результатом власноручною роботою я більш ніжзадоволений. Таке дуже рідко зустрінеш, а в мене ще андроїдмагнітола стоїть. Хотілося б щоб і вона працювала в парі зпіонером, але виявилося блютуз у неї не для цього розрахований ідодаток не працює, хоча задум був би непоганий, так як в додаткувід піонер є всі налаштування, плюс управління грубо кажучижестами, ну або кнопками штатки.
Всім дякую, сильно не штовхайте, робив вперше, у жорстких на теумовах, якщо є питання, задавайте. Усім мирне небо над головою
