Заміна вакууму трамблера (Що таке трамблер в автомобілі, з чого складається принцип роботи)

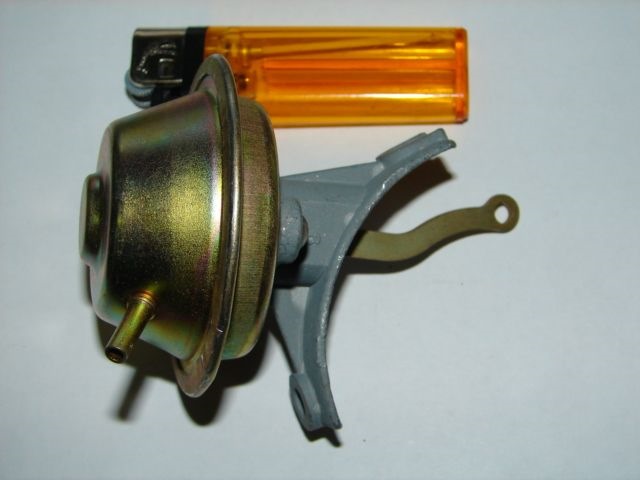

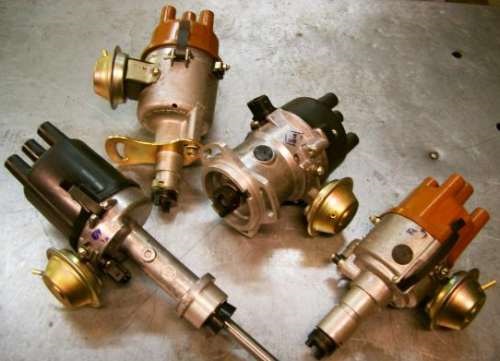

За великим рахунком запис для мене, банально що б не забути коли язмінював вакуум. Але для тих кому цікаво можете почитати трохи проте для чого він служить і як Власне ось такий вакуум я сьогоднісобі встановив на заміну старого з пробитою діафрагмою., все цезадоволення стояло 19 грн. Що таке трамблер в автомобілі, з чогоскладається, принцип роботи Для нормальної роботи бензинового ДВСнеобхідно своєчасне утворення іскри.З цією метою використовуєтьсяспеціальний пристрій, що забезпечує її появу в момент знаходженняпоршня в положенні ВМТ (верхньої мертвої точки), причому в різнихциліндрах іскроутворення відбувається в різний час. Або по-іншому, трамблер, без нього не працює жоден бензиновий ДВС, і довгі рокивін був невід'ємною частиною будь-якої системи запалювання, в томучислі автомобілів ВАЗ 2109, 2106, 2107, 2108.
>

Для чого потрібен трамблер
Система запалювання – відповідальна частина бензинового мотора.Робота останнього ґрунтується на своєчасному згорянніпаливно-повітряної суміші (тВЗ), для чого спеціально генеруєтьсявисоковольтна напруга, яка потім подається на свічки. На нихвідбувається формування іскри, що викликає згоряння ТВС, внаслідокчого двигун здійснює корисну роботу.
При всіх цих процесах потрібен трамблер. Якщо оцінювати його рольпри роботі запалення, слід зазначити, що він:ініціює початокіскроутворення, завдяки розмиканню контактів переривника (у більшсучасних моделях автомобілів, наприклад, ВАЗ 2109, 2106, 2107, 2108) останніх років випуску, для цих цілей використовується датчикХолла);
— спрямовує сформовану в котушці запалювання високу напругу напотрібну свічку;
— змінює початок моменту іскроутворення залежно від режимів руху тавикористовуваного палива, для чого служать вакуумний відцентровийрегулятори;

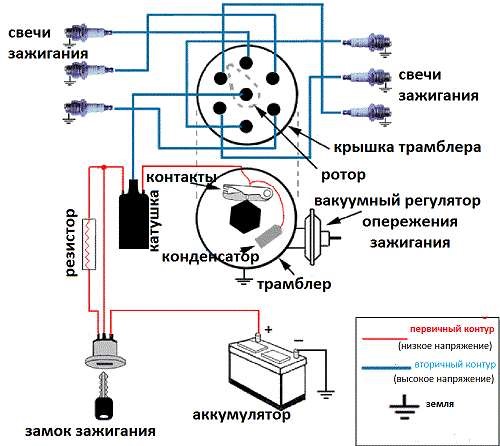

— забезпечує накопичення та розряд енергії в бобіні. Служить і якпрацює трамблер, дозволить функціональна схема запалювання:Принципроботи трамблера Багато в чому принцип роботи трамблера залишавсянезмінним довгі роки. В автомобілях ВАЗ, таких як ВАЗ 2109, 2106, 2107, 2108, система запалення подібного типу використовуваласямайже до кінця минулого століття. Двигуна.Коли поршень у першомуциліндрі займає положення, що відповідає ВМТ, розмикаються контактипереривника, у котушці запалювання з'являється висока напруга, щонаправляється через бігунок, розташований у кришці трамблера, насвічку першого циліндра.

< Там відбувається згоряння ТВС, і колінчастий вал продовжуєсвоє обертання. Воно, окрім переміщення поршнів, викликає обертаннякулачка переривника. Коли в іншому циліндрі інший поршень займаєположення, що відповідає ВМТ, в цей момент у трамблері зновурозмикаються контакти переривника, в котушці запалюваннягенерується високовольтна напруга, що надходить на потрібнусвічку.
Таке спільне обертання колінчастого валу, кулачка переривника табігунка трамблера забезпечує появу іскри, де треба і коли треба.Однак, це не охоплює всіх аспектів того, як працює трамблер. Длярозуміння його роботи потрібно торкнутися таких понять, як кутзамкнутого стану контактів (уЗСК) та кут випередження запалення (уОЗ). Таке поняття, як УЗСК, характеризує час, коли контактипереривника замкнуті. По суті – це опосередкована характеристиканакопичення в котушці енергії після закінчення формування іскри.УЗСК прямо відбивається на кількості енергії, що йде наіскроутворення і, відповідно, на роботі двигуна. У тих випадках, коли між контактами відстань маленька, котушка не накопичитьнеобхідної енергії і енергія іскри виявиться мала, що призведе доперебоїв у роботі двигуна. Великий зазор також призводить доперебоїв, так як час розриву контактів зменшується, і котушка невстигає повністю розрядитися. У кожної системи запалення існує свійоптимальний УЗСК, для забезпечення якого за необхідності, требаперевірити та відрегулювати трамблер. Це поняття зачіпає моментзаймання ТВС. Справа в тому, що її згоряння відбувається немиттєво, і найчастіше для забезпечення оптимальних умов такогопроцесу воно повинне починатися раніше, ніж поршень займе положенняВМТ. УОЗ і характеризує час, на величину якого поява іскривипереджає появу поршня в положенні ВМТ. Воно постійно змінюється, і його величина повністю залежить від роботи мотора в конкретнихумовах, .Е. Від навантаження, швидкості авто, якості та типупалива, що використовується. Для забезпечення оптимального згорянняТВС трамблер містить відцентровий регулятор, а також пов'язаний звакуумним регулятором.

З чого складається трамблер

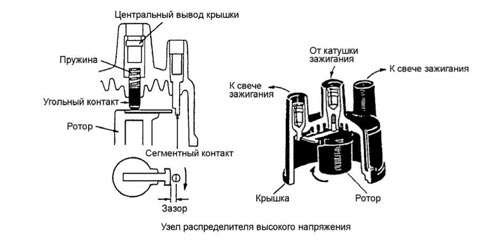

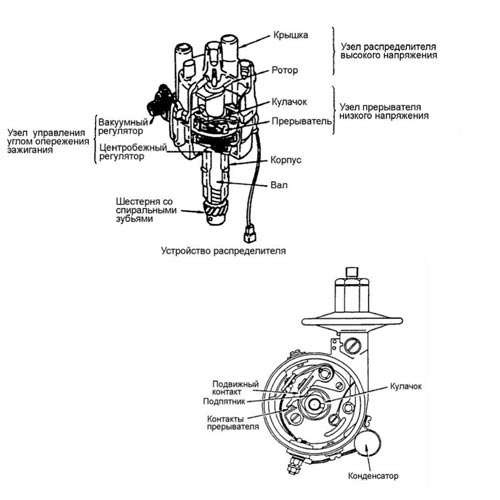

< Такий пристрій, як трамблер, включає до свого складу великукількість різноманітних деталей.Розглядати їх призначення невходить у завдання даного матеріалу, але ознайомитися, з якихвузлів складається трамблер, можна на наведеному нижче малюнку. Яквидно з малюнка, трамблер складається з кількох самостійних.вузлів. І якщо призначення та принцип роботи вузла розподільниканапруги прості та зрозумілі, то з роботою інших можна ознайомитисядокладніше. Тим не менш, перевірити, в якому стані знаходитьсявисоковольтний розподільник і бігунок, бажано при кожномуобслуговуванні авто.
Такий пристрій визначає момент початку згоряння ТВС у циліндрахдвигуна. Як уже зазначалося, спочатку іскра з'являється, колипоршень займає положення ВМТ, саме під цей момент і спочаткуналаштовується трамблер. Однак необхідно врахувати два моменти:-Згоряння ТВС відбувається з постійною швидкістю, починаючись відсвічки і потім поширюючись далі за об'ємом циліндра. Горіннявідбувається не миттєво, а найбільша ефективність роботибензинового ДВС досягається, коли поршень пройшов ВМТ і пішов доНМТ (нижньої мертвої точки). Ефективне згоряння ТВС.
Для усунення цієї суперечності і вводиться поняття УОЗ, щопередбачає початок згоряння палива до досягнення ВМТ поршнем.Пристрій, що забезпечує формування УОЗ - відцентровий регулятор, показано на малюнку, він складається з грузиків, з'єднанихпружинами, і пластини. Його принцип роботи заснований навідцентровій силі, збільшення обертів колінвала викликаєрозбіжність грузиків, а через пластину – зміна положення кулачка табігунка. Через це розмикання контактів відбуватиметься раніше, атакож викличе більш ранню появу високої напруги та іскри. ЗайманняТВС відбудеться при положенні поршня, що не досягло ВМТ, чим будезабезпечене ефективне його згоряння. Автомобілях ВАЗ 2109, 2106, 2107, 2108.
Вакуумний регулятор
Подібний пристрій призначений для зміни УОЗ при зміні навантаженнямотора, що визначається положенням дросельної заслінки. Як цездійснюється, допоможе зрозуміти малюнок:Вакуумний регулятор єзамкнутою порожниною, розділеною діафрагмою. Одна із порожнинз'єднана з карбюратором. Розрідження, що створюється в ньому, залежить від положення дросельної заслінки, змушує переміщатисядіафрагму. Зміна її положення через тягу передається на рухомийдиск, що позначається на положенні кулачків переривника, коригує часйого спрацьовування (раніше чи пізніше), і, відповідно, часзаймання ТВС. Таким чином, трамблер залежно від навантаження намотор, Змінює момент іскроутворення, впливаючи на характеристикидвигуна. Таке регулювання присутнє у всіх автомобілях ВАЗ 2109, 2106, 2107, 2108, а спільна робота описаних регуляторів, здатназабезпечити ефективну роботу мотора у всьому діапазоні навантаженьта числа обертів коленвала.
Для того щоб перевірити чи справний вакуумний регулятор доситьзняти кінець трубки з карбюратора і потягнути до себе повітря.Справний регулятор повинен тримати розрядженість повітря усередині.Якщо ж розрядженість пропадає, то мембрана вашого вакууму пробита, і такий регулятор не працюватиме. Від цього ваш двигун працюватимез нерівностями, тупитиме при розгоні і смикатиметься при плавнійїзді з постійною швидкістю. >
Цей пристрій дозволяє механічно змінювати УОЗ залежно від палива (октанового числа), що використовується, або його якості. Побачитикоректор можна на наведеному малюнку. Фактично, це дві пластинки, одна встановлена ​​на трамблер і має стрілку, інша кріпиться надвигун, і на ній нанесені ризики. Змінюючи їхнє положення повідношенню між собою, можна механічно встановити потрібний кутзапалення. Потрібно це головним чином при використанні різнихсортів бензину.
що описаний вище, є класичним варіантом і довгі рокивикористовувався на всіх авто, і сімейства ВАЗ у тому числі, такихяк 2109, 2106, 2107, 2108. Однак у міру розвитку електроніки стализ'являтися комутатори напруги, в яких сигнал переривниказастосовувався не для комутації котушки запалювання, а длякерування електронікою. Надалі трамблер втратив механічнийпереривник, йому на зміну прийшов датчик Холла. Використовуванийдатчик Холла має досить просту конструкцію. Так, слід нагадати, щодатчик Холла – це елемент, який реагує на магнітне поле. Томуконструкція датчика з використанням елементів Холла ґрунтується нацьому принципі. Для цього на пластині розташовується безпосередньодатчик Холла, на іншій стороні - постійний магніт, а між ними -металевий екран, що обертається, в якому зроблені спеціальніщілини. Коли екран перекриває поле від встановленого магніту датчикХолла на виході має нульову напругу, коли замість суцільного екранувідкриваються вікна, то датчик Холла формує на виході високунапругу.Цю сформовану послідовність імпульсів трамблер передає накомутатор напруги, і він керує котушкою запалювання. У свій часподібна система була реалізована в багатьох машинах, ВАЗ 2109, 2106, 2107, 2108 не склали винятку.

— плаваючий холостий хід;
— двигун, що не запускається;
— мотор, що глухне на ходу.
Чаще всього причиною цього може бути трамблер. Найбільш простоперевірити працездатність запалювання, у тому числі трамблера, можна наступним чином. Для цього викручують свічку, підносять її додвигуна та запускають його, спостерігаючи появу іскри. Якщо їїнемає, треба перевірити працездатність проводів високої напруги.Якщо іскри знову немає, то діагноз однозначний – відмовив трамблер.У цьому випадку треба перевірити візуально стан бігунка, станконтактів та кришки трамблера. Підпалі контакти зачищають івидаляють пил і сміття з внутрішніх поверхонь трамблера. В умовахмайстерні або гаража, перевірити працездатність запалювання ітрамблера можна з використанням вимірювальних приладів таіндикаторів. Незмінним, у тому числі і на вітчизняних машинахсімейства 2109, 2106, 2107, 2108. І тільки після появи сучасноїелементної бази, до якої можна віднести і датчик Холла, поступивсямісцем безконтактним, а потім мікропроцесорним системамзапалювання.
< /
