Схема давно відома в неті. Це Carsoft 6.5.
Працює по інтерфейсу ADS. Вже майже два місяці парюся. Зібравшвидко, але прога самодіагностики адаптера видала що не працює K -line частина.

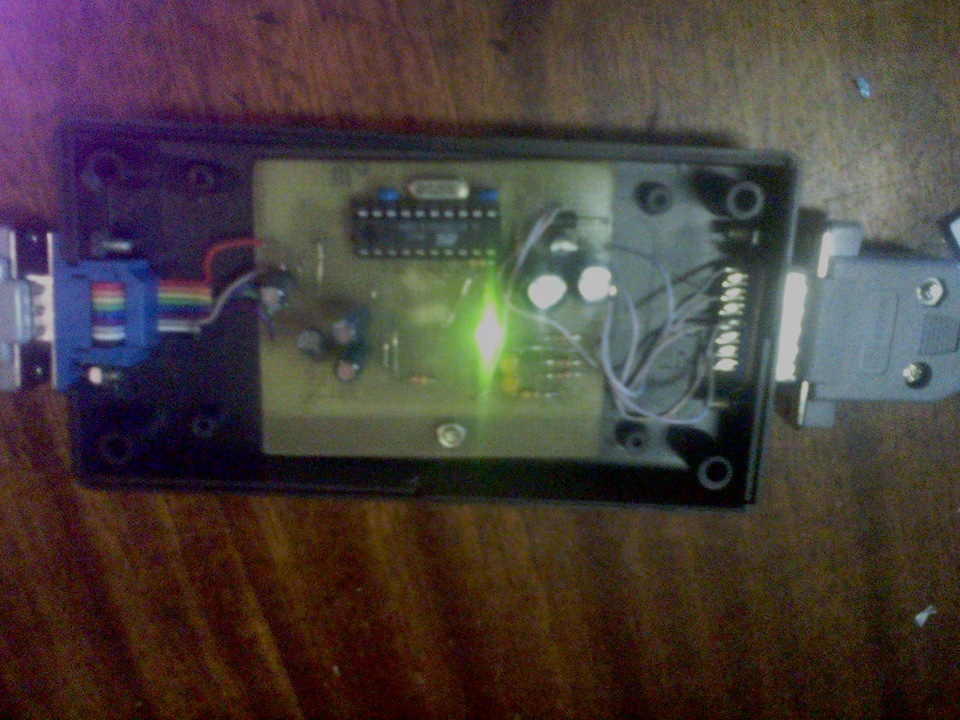

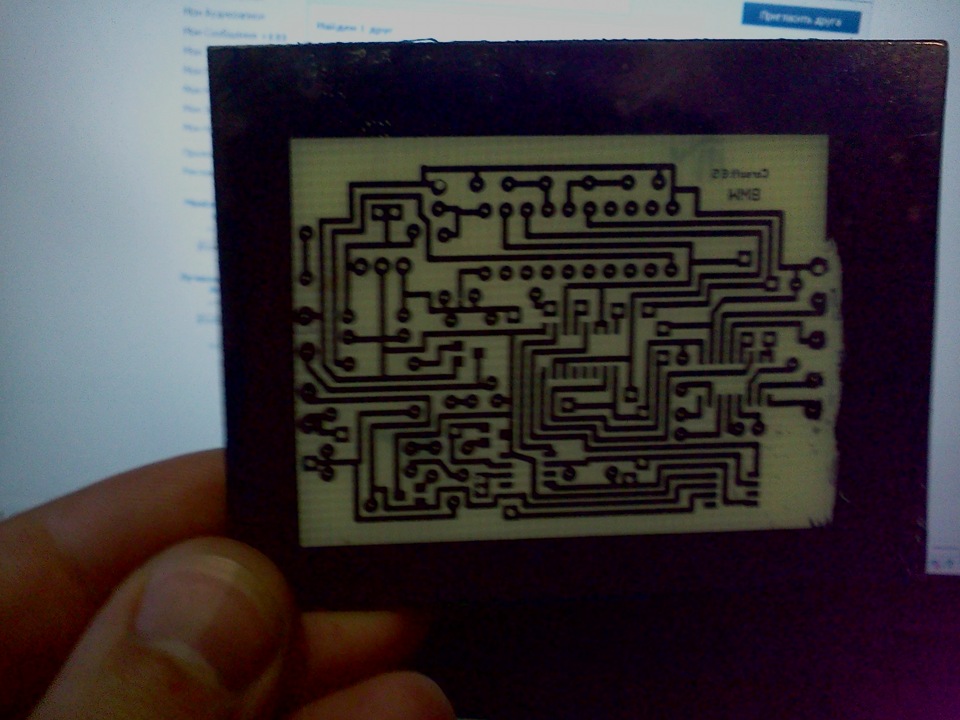

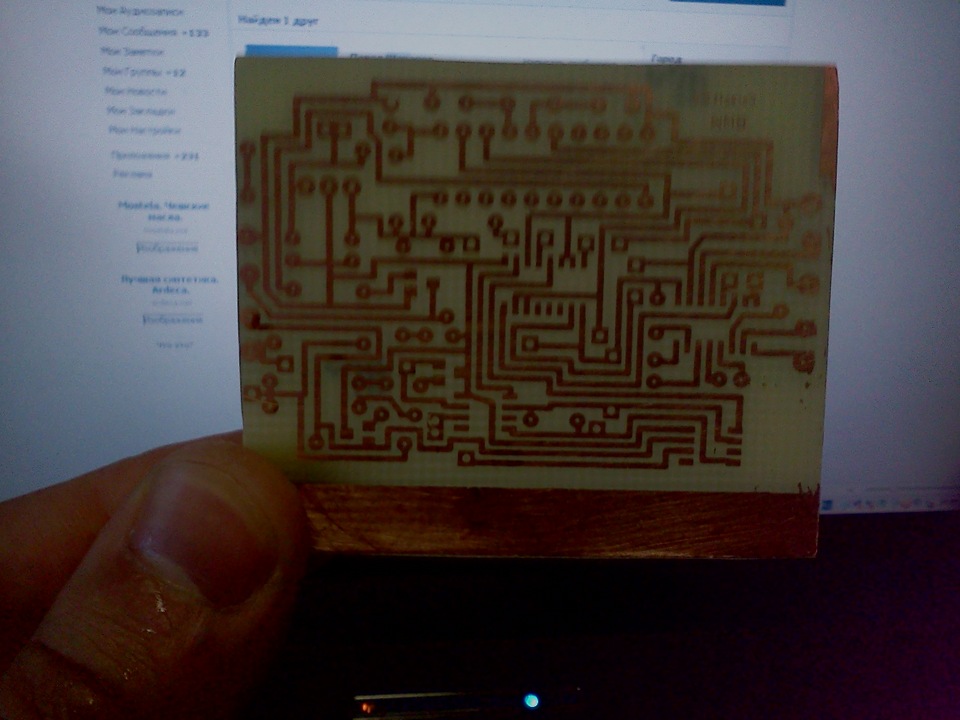

Запускаєш, світлодіоди мигнуть, і потім вилазить помилка.Причинабула в MAX232 мікросхемі драйвері COM порту.Один великий мінусдруку, що я знайшов, це те що вона розведена під мініатюрнікорпуси, soic, а не вивідні DIP.Трохи напружено паяти.

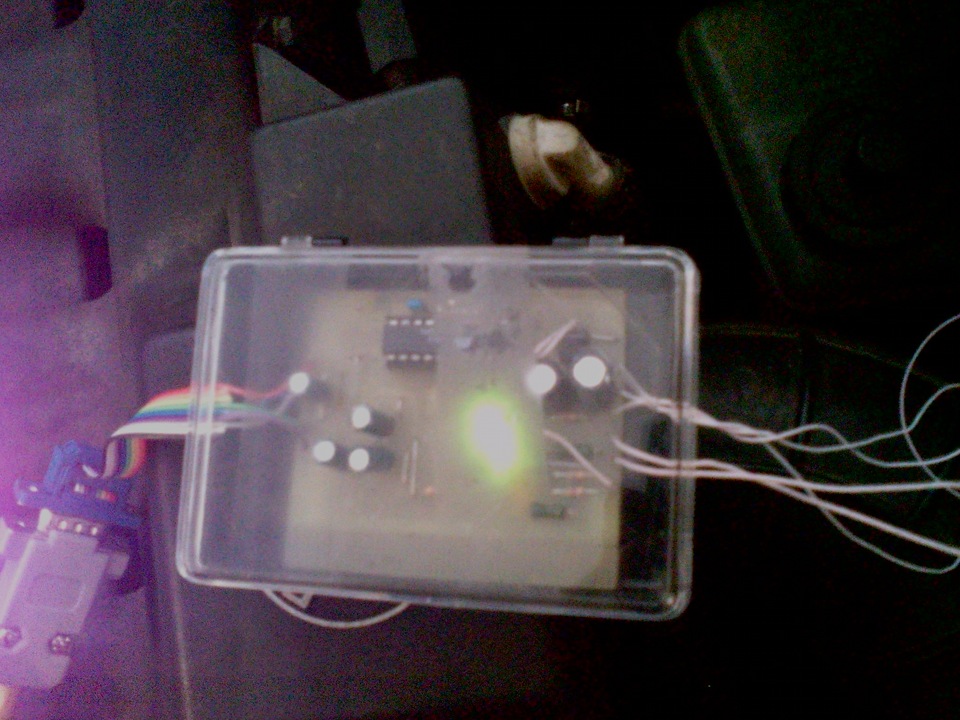

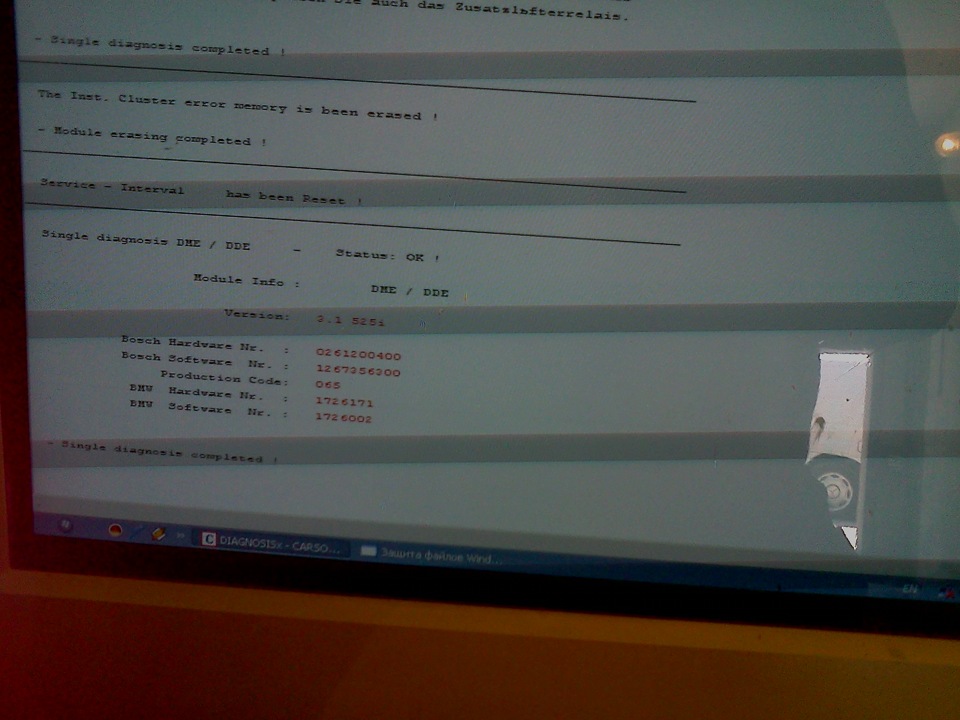

Далі запрацював і K-Line.Повіз стаціонарний комп в гараж.Адаптерпрацює тільки з апаратним COM портом.Через USB-COM працювати небуде. Що деякі лінії використовуються длямультиплексування/синхронізація каналів адаптера, а USB-> COMвносять величезні затримки, як апаратні так і програмні. Підключивтачку до комп'ютера, запустив Carsoft 6.5. Клімат Помилки були лишев модулі клімату, аж 4 помилки Програма видала детальнурозшифровку, тільки одна лажа — німецькою. Для того щоб булоанглійською - потрібно буде підкинути відповідні *.DXT файли вкаталог програми. Прога вміє скидати міжсервісний інтервал. Післядіагностики ще однієї машини знову вилізла помилка K-line. ІCarsoft перестав працювати.
3 тижні не доходили руки, ось сьогодні тільки підкорив. Довелосярозібратися у принципі роботи. З початку грішив на мікросхемудрайвера K-line, а опинилася знову проблема в MAX232 (драйвер COMпорту). По одному з виходів була постійно "1" незалежно від входу.Через те, що має бути гальванічна розв'язка, а ця схема проста —без неї. -65-samomu-prosto/
Коментарі18
Привіт, потрібна допомога потрібно почитати е34 м51 94 рік. Які є варіанти з кабелем і прогоюКупити або взяти в орендуДуже потрібно
Привіт. Є прохання. Якщо звичайно таке буде можливим. Потрібно відшити EWS від блоку ДМЕ №1743246001 за БМВ або 0261203276 за БОШом, за ВІНом пише що машина 24.01.1995 року випуску. Брав свап і продавець стверджував, але дивлюся по форумах що з 1995 ...
Дружище привіт, підкажи будь ласка як і яке по встановлював, а то комплект заліза зібрав, а ось з по лузер повний, посилань начитався і повністю заплутався в процесі. То що було в комплекті встановив і відповідно нічого не вийшло, чому немає з'єднанн...
Carsoftv6.5
привіт. Підкажи, тут така справа ... Є універсальний мультимарочник бош ктс під роз'єм обд2. Якщо не паяти ніяких адаптерів а просто купити перехідник 20пін-обд2, і встромити його в ктс-ку, будуть параметри в реальному часі показуватися? Я підключав ...
У 90 році мізки ще таке не вміли. Та й ОБД там немає.
92 рік, м60. Я навіть бачив скани з лаунча де є фактичні параметри зняті з цього мотора. питання в іншому - щоб це побачити всі купують шнур ads=>obd2, його встромляють в самопальний адаптер, а його вже в ноут ... у мене ж замість адаптера самопально...
м1.3 показує багато параметрів у реальному часі, так що ти помиляєшся
А можна дізнатися, що це за прога в кінці, ну для тесту? Якщо можна виклади.
Test65.exe. У мене лежала в архіві з програмою.
Цікава штука вийшла. Справа в тому, що у мене є два адаптери. Один я купив з ebay-carsoft 6.5(KKL adapter), інший зробив сам (KLadapter- простий на 3 танзистори). Так ось саморобний тест пройшов - До , Л, -ОК, А куплений немає - error. Але він працює...
Що можна прочитати? Аірбег? АБС? Ну мотор то зрозуміло ...
Все залежить від року. Такі опції в прозі начебто є. Головне щоб машина підтримувала.
можна посилання на розвіяну плату і схему, яку ти використовував
де можна купити готову плату, можна без деталей?
НУ якщо тобі АДС треба буде радий бачитиму в гостях )!
спасибі! матиму на увазі!
Насчет адс цікаво стало =) Схемка випадково не завалялася? А то карсофт є, инпа обд2 є, а хочеться свій агрегат потестіть =)))
