Боротьба з помилками на приборці триває!
Вийшло скинути помилку airbag, тому що перед цим я змінював шлейфкільце на кермі

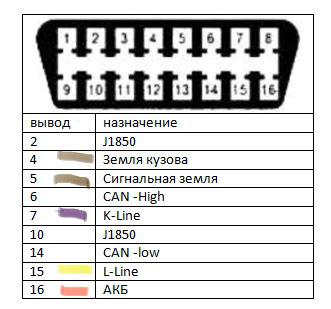

> Купуємо на розбиранні роз'єм обд і підключаємо його засхемою

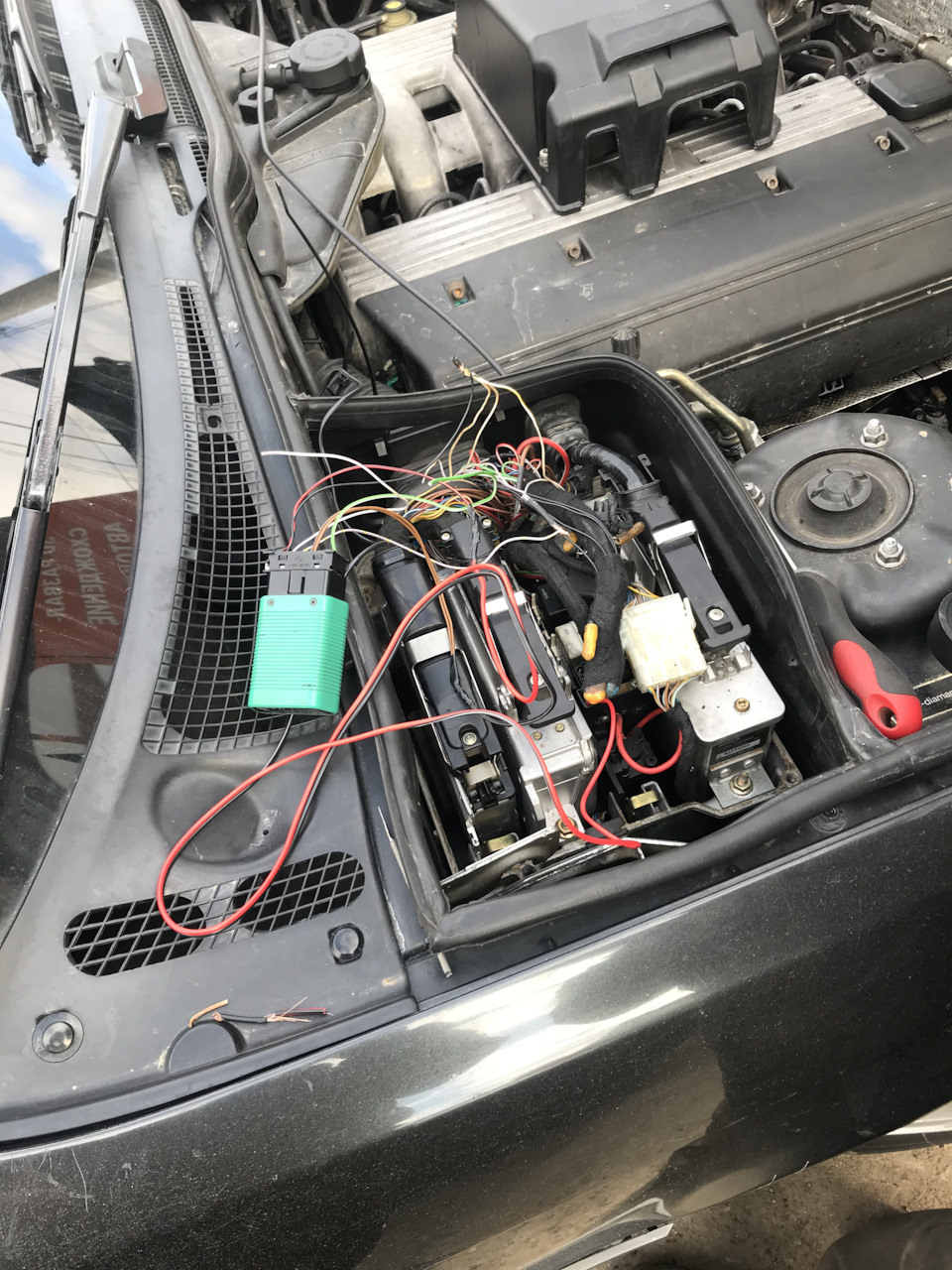

Знаходимо розпилювання OBD в інтернеті і зрощуємо це з проводкоюмашини.
1 білий з фіолетовою смужкою К лінія
2 білий з жовтою смужкою L лінія
3 червоний +
4 коричневий —
< /

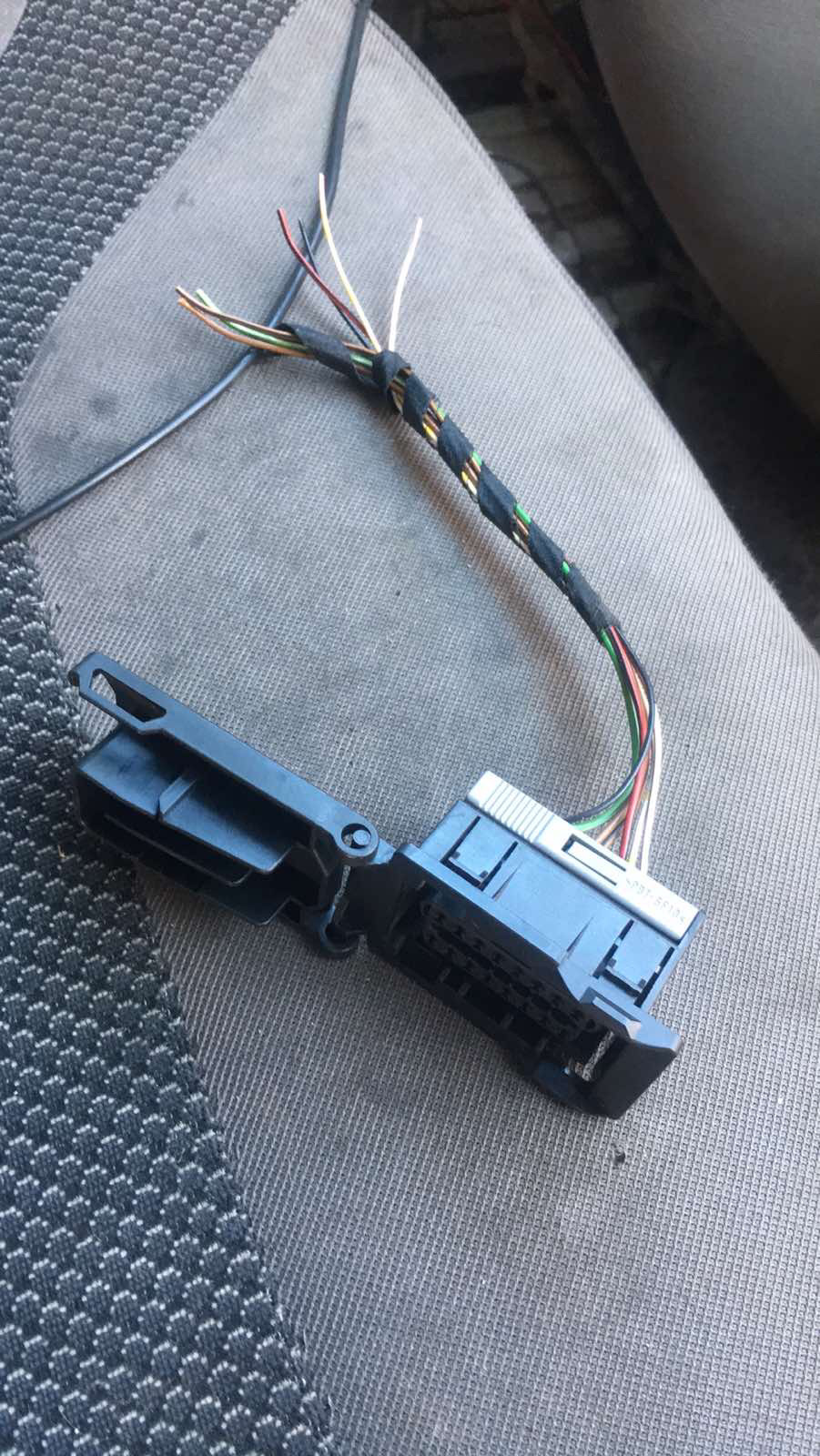

Рознімання розбирання 200 грн
Коментарі12
Задум цікавий, але працювати напевно не буде.
Обд2/1 працює зовсім за іншим протоколом.
підходить і на бош і на Сіменс?
кольори проводів можуть відрізнятися. треба дивитися на круглий роз'єм і по ньому орієнтуватися
Там все просто знімаєш кришку круглого роз'єму дивишся які закорочені найчастіше за корочена мінус Калінія і плюс лінія
У мене блоки бош проводка ЛоуДумаю підійдеВсе що потрібно це лінія з приладки з е** і блоку коробкиТакже і лінія 3 проводи+і -
На діагностику це не впливає, ELM читати не буде, тому різниці немає який роз'єм стоїть якщо немає діагностики потрібної.
www.grandinstrument.ua/x-…2S4wSdEAQYAyABEgLWiPD_BwE
Це для полегшення діагностики. Щоб не шукати круглий 20-ти піновий роз'єм
Я в салон вивів, так зручніше, ніж під капот лазити.
а навіщо він тоді?
Щоб не використовувати перехідники.
