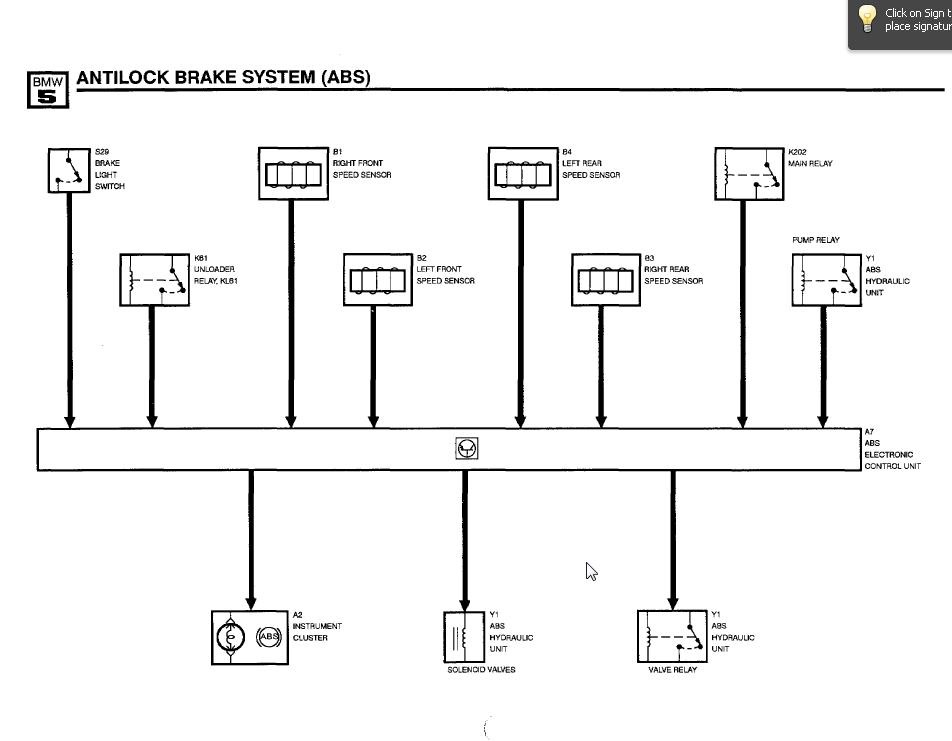

Ремонт ABS. Перевірка датчиків ABS. Система складається з датчиків, що визначають момент блокування колеса, модуля управління та гідравлічної частини, підключеної до гальмівних магістралей. Система працює наступним чином: коли датчики “засічуть”, що колесо заблокувалося, “мозки” через гідравлічну систему починають послаблювати гальмівне зусилля на це колесо.
Проблеми можуть виникати з датчиками. Датчики індукційного типу складаються з датчика з котушкою і зубчастого металевого диска. При обертанні диска зубці проходять біля датчика і наводять в ньому напругу. Якщо колесо заблоковане, це колесо “відпускатиметься” для запобігання блокуванню. “Мозок” ABS контролює справність датчиків, і якщо хоча б один датчик не працює, ABS працювати не буде, а на приладці постійно горітиме лампочка “ABS”. Несправність ABS може бути небезпечною не через те, що колеса блокуються, а через те, що на деяких системах “мозок” не відразу розуміє, що датчик несправний. Як було на моїй E34 BMW. У разі обриву дроту від датчика напруга на “мозок” не доходить, як і за цілого дроту та заблокованого колеса. Тобто для "мозку" це виглядає як заблоковане колесо, і він "розблокуватиме" навіть при мінімальному натисканні на педаль гальма.
Як було в мене: виїжджаю з гаража, ABS начебто працює, лампочка ABS не горить. Виїжджаю на жваву вулицю, перед ринком, вперше трохи пригальмовую, і відразу ж спрацьовує ABS, переднє ліве колесо не гальмує взагалі — педаль вібрує. Тільки через кілька секунд "мозок" доходить, що датчик несправний, ABS повністю відключається — загоряється лампочка ABS і нарешті починає гальмувати! Далі цілий день ABS відключена — гальмує нормально.
Діагностика, перевірка датчиків. Найпростіший спосіб пошуку несправного датчика. Найчастіша причина — це обрив дроту, часто провід рветься при ремонті ходової, коли відтягують стійки убік. Датчик є котушкою. Датчик перевіряється на обрив. Беремо мультиметр, ставимо на вимір опору, опір датчика близько тисячі Ом. У BMW Е34 це 1385±110 Ом.
Загальна методика:

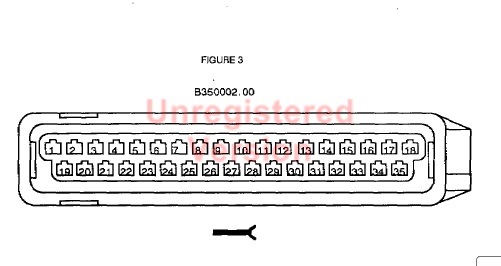

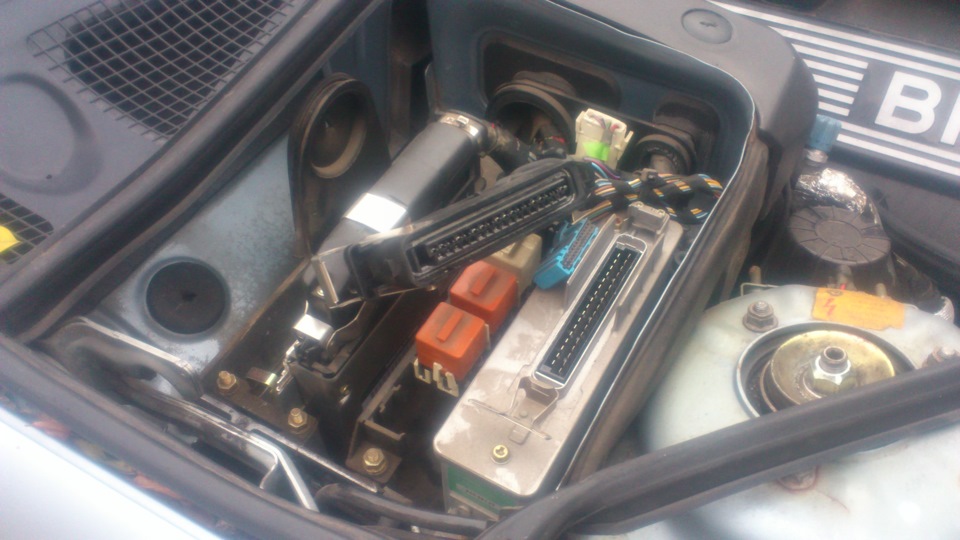

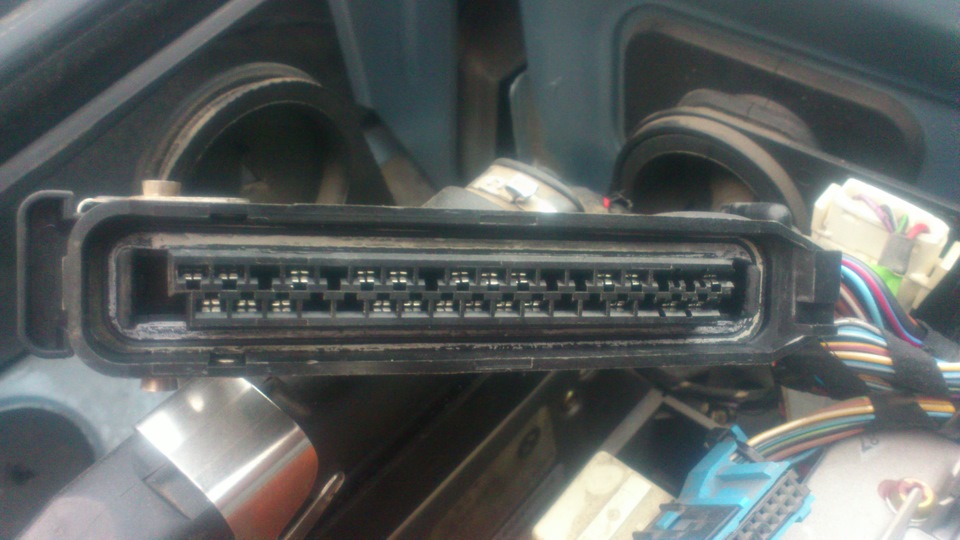

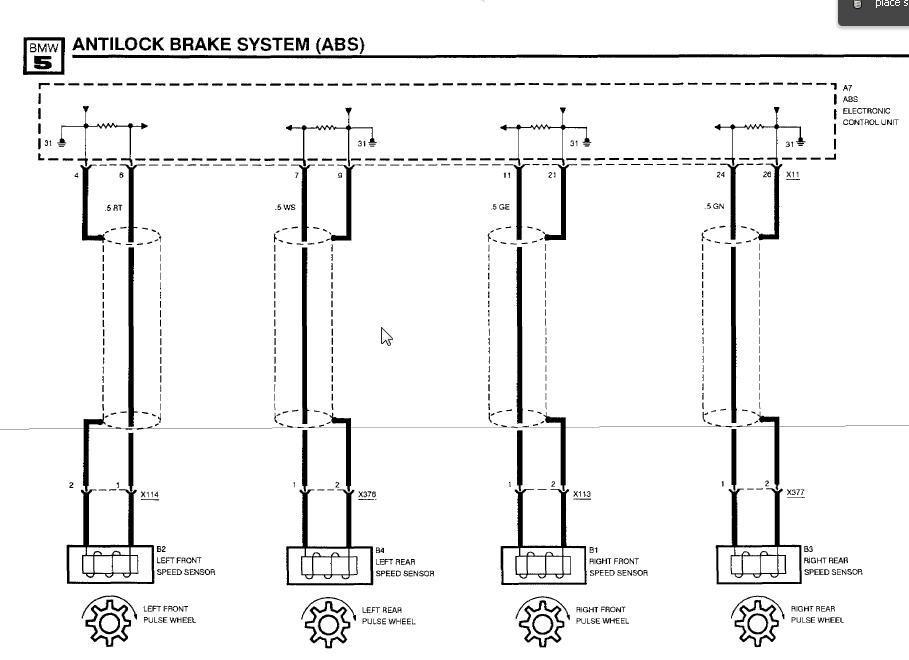

- Відкриваємо схему. Знаходимо блок ABS, знаходимо до пін, до яких “приходять” датчики. Для E34 525I M50 90 р.в. - це лівий передній 7 і 9 пін, лівий задній 11 і 21 пін, передній правий 24 і 26 пін, задній правий.
- Тестером вимірюємо опір кожного датчика.
- Якщо воно рівне нескінченності (обрив) — то цей датчик або проводка до нього несправна.
- Знімаємо колесо, знаходимо, де роз'єм датчика в арці. Відключаємо та перевіряємо вже тут опір датчика. Якщо десь теж обрив, рухаємося до самого датчика та розглядаємо провід на наявність перегинів та обривів. Часто провід перебивається біля самого датчика. Акуратно спилюємо кілька міліметрів з краю датчика, зачищаємо дроти і знову перевіряємо опір. Якщо обриву всередині датчика немає — то допоїмо дроти до датчика, добре ізолюємо і їдемо перевіряти.
Також систему ABS можна перевірити без будь-яких приладів з самодіагностики. Система працює на будь-якому Е34. На кожному автомобілі Е34, де стоїть ABS, є своя самодіагностика, яка працює без будь-яких додаткових приладів. Для того, щоб перевірити ABS, необхідно:
- Зняти машину з ручника.
- Увімкнути запалювання, загориться лампа ABS на 3 сек. Коли вона згасне, натиснути на педаль гальма 5 разів і відпустити педаль (робити це треба впродовж перших 10 с після того, як згасне лампа ABS). Включиться система діагностики з інтервалом близько 1 сек.
Після закінчення діагностики лампа не буде горіти протягом 3 сек, а потім 3 сек горить безперервно, потім гасне. Значить, діагностика закінчилася. Рахувати потрібно, скільки разів моргне з інтервалом 1 сек. Залежно від помилки лампа моргає від 1 до 25 разів. Залежно від кількості — дивимося, яка помилка ABS:
- 1 - немає несправностей
- 4 - задній лівий датчик
- 5 - задній правий датчик
- 6 - передній правий датчик
- 7 - передній лівий датчик
- 8 - електромагнітний клапан заднього моста (якщо трубопровід системи ABS загальний на обидва задні колеса)
- 9 - електромагнітний клапан заднього правого колеса (якщо на машині від блоку ABS йдуть окремо трубопроводи на кожне заднє колесо)
- 10 - електромагнітний клапан переднього правого колеса
- 11 - електромагнітний клапан переднього лівого колеса
- 14 - релейний вентиль
- 15 - насос зворотної подачі
- 21 - прилад керування ABS
- 24 - зубчастий вінець на будь-якому колесі
- 25 - гальмівний перемикач (на педалі гальма)
