Bluetooth модуль XS-3868 v3.0 до головного пристрою Audi Concert, замість касет

Вирішив зробити так як все:не AUX, а Bluetooth, не замістьCD-chenger, а замість касет).

Варіант 2 (емулятор CD Changer з підтримкою керування кнопками ГУ)Придбав:XS-3868 v3.0 - 5.40 $ (Bluetooth модуль);
L7805 — 0.50 $ (лінійний стабілізатор напруги 5 В);
1n4148 — 0.01 $ (діод);
16В 10мкФ — 0.04 $ (конденсатор електролітичний );
6.3В 100мкФ - 0.03 $ (конденсатор електролітичний).

Зняв ГУ за допомогою ножиць і розібрав.

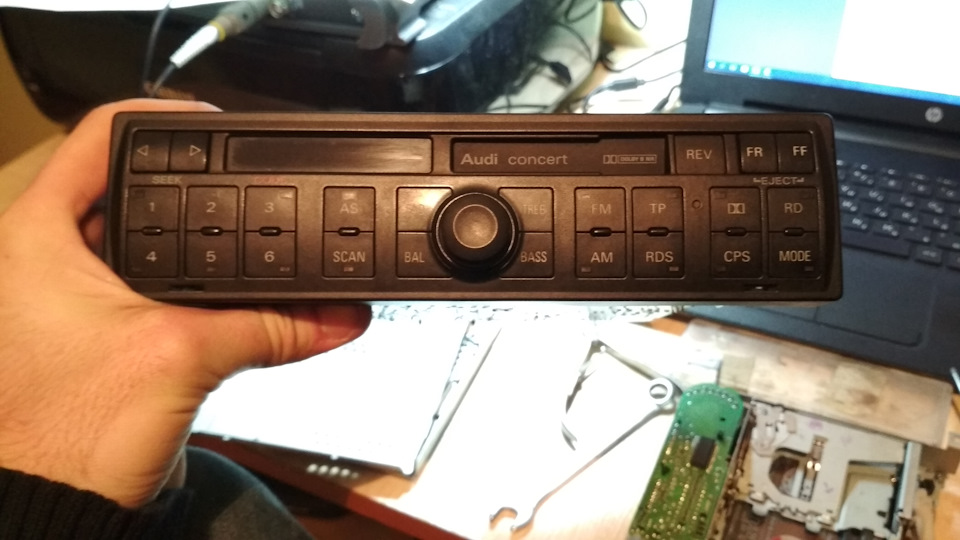

Audi Concert

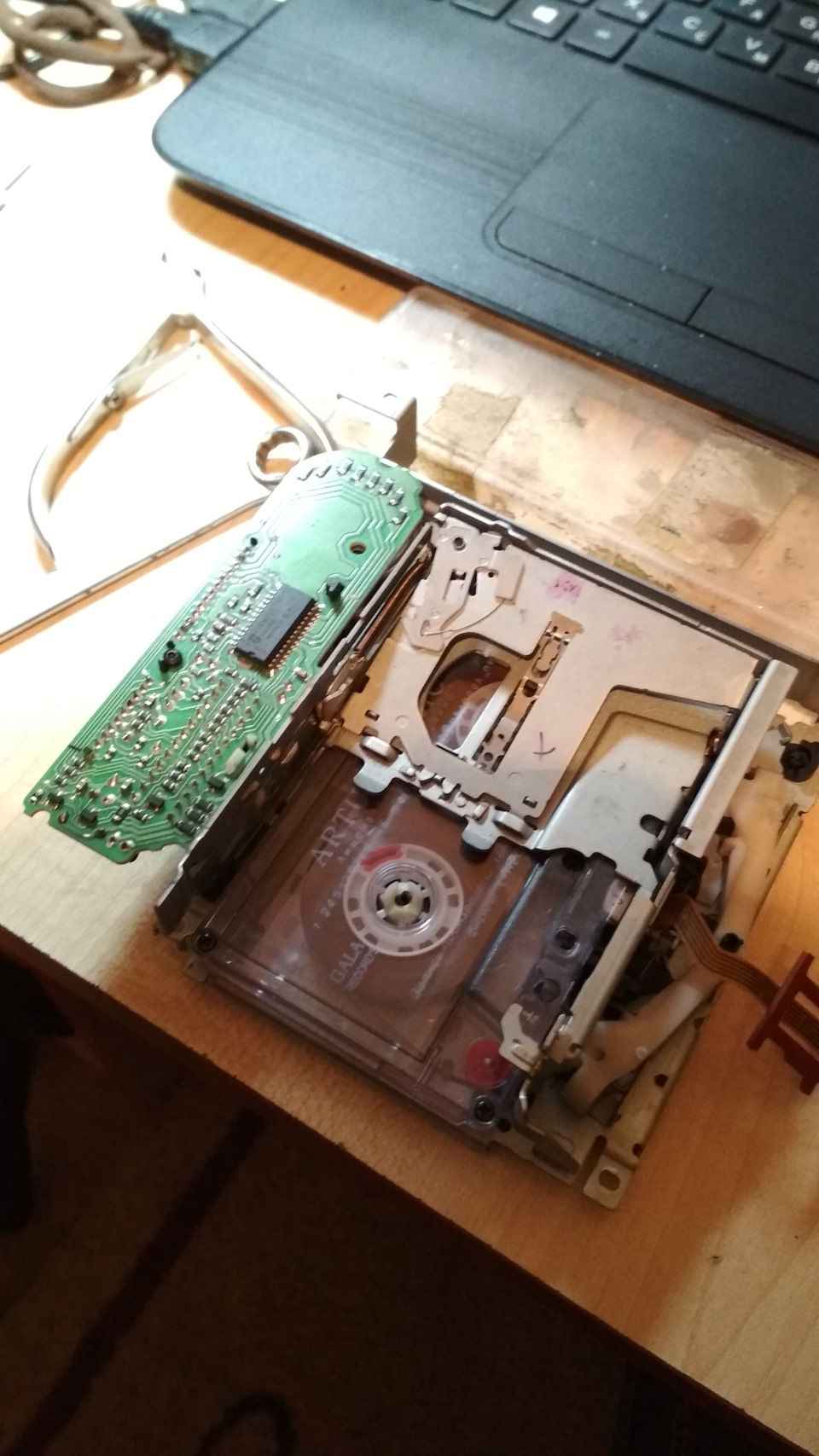

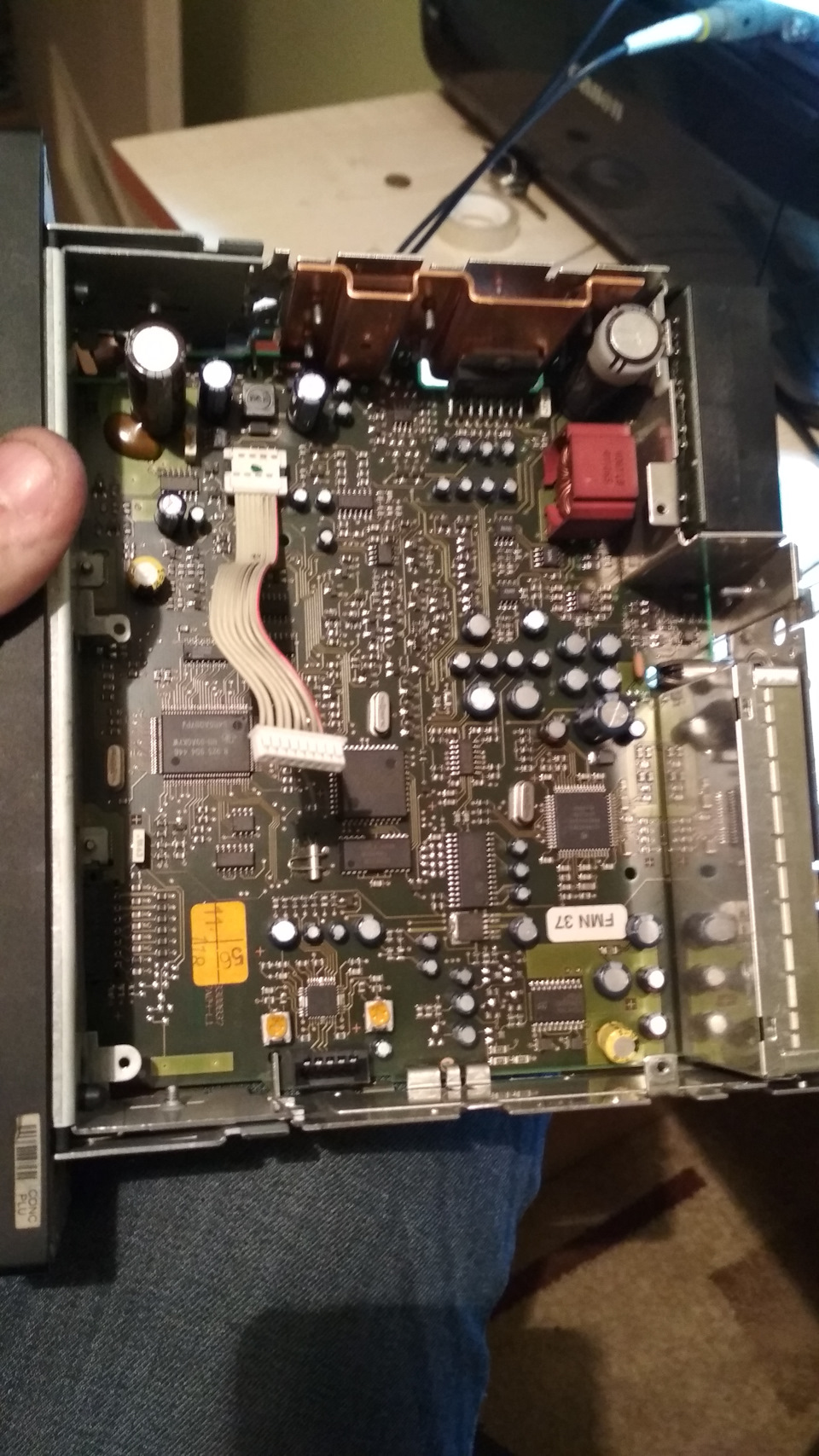

Плата

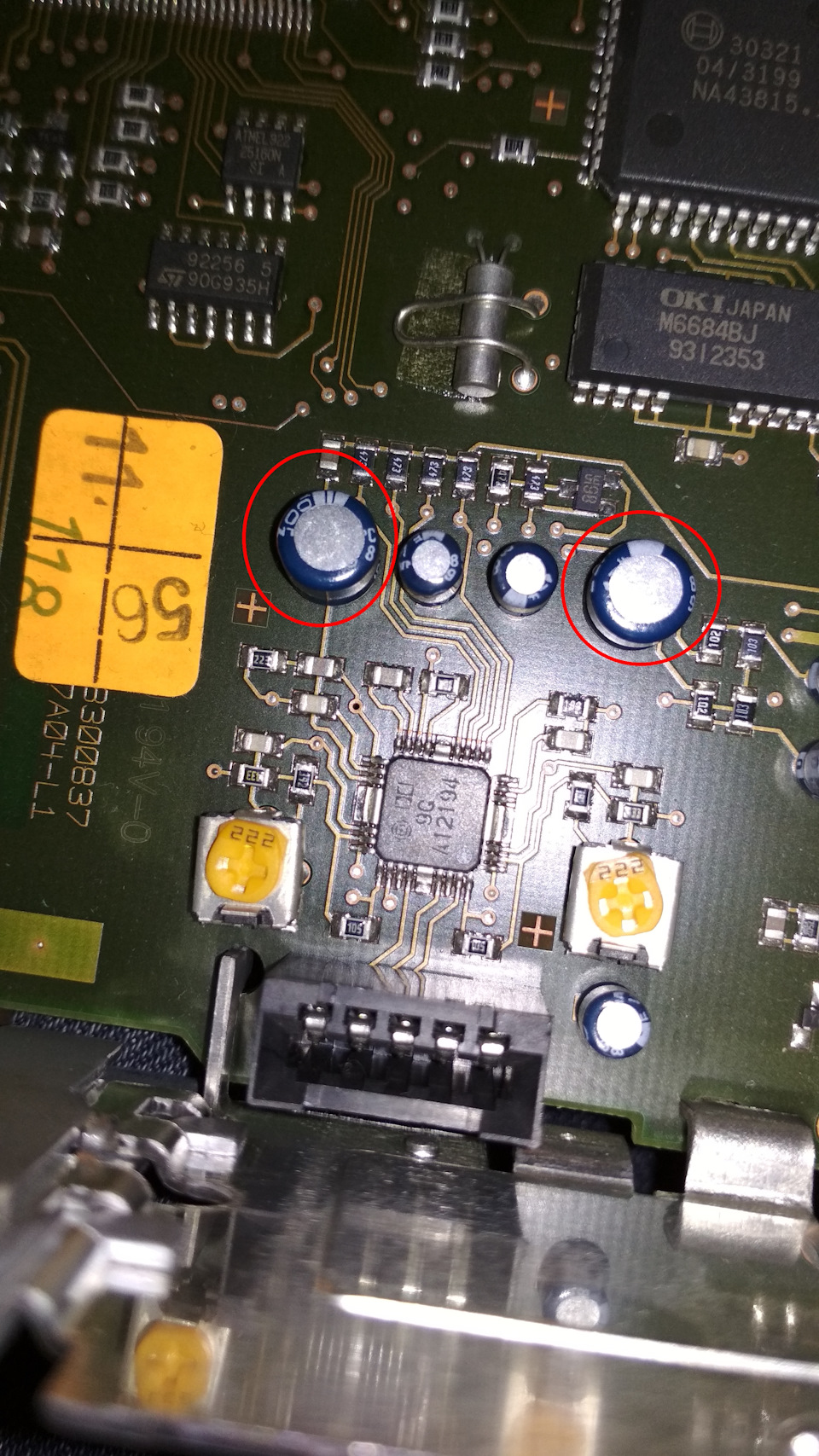

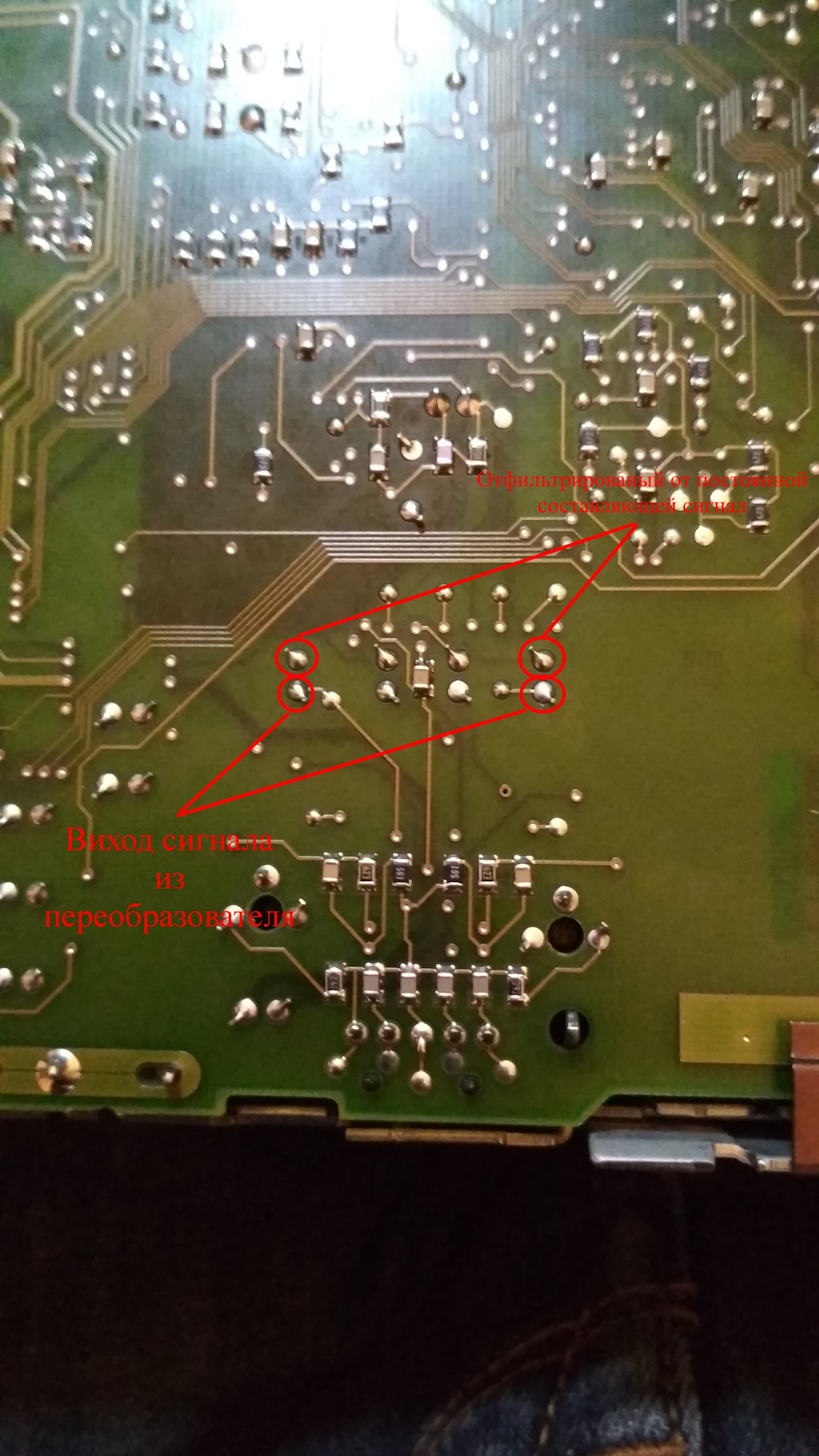

Зняв привід. Загугливши його маркування знайшов на нього Datasheet, там уже знайшов аудіовиходи і зателефонував їх на платі, так як і увсіх стандартних випадках, вони прийшли на фільтри постійноїскладової (конденсатори). На необхідне джерело сигналу — касети, радіо або CD-Changer), потім на підсилювач, мікропроцесор і напідсилювач потужності. Щоб перевірити, чи все правильно, відпаявфільтри, і до їх позитивних висновків припаяв правий і лівий каналвід звичайного штекера Jack 3.5, припаяв фільтри назад, землю взяву найближчому зручному для мене місці. Далі підключив привід назад.Пішов до автомобіля та підключив ГУ до нього. Засунув касету (благотакий раритет знайшовся вдома), підключив телефон — і музиказаграла). На цьому можна було б зупинитися, але повністю свій задумне втілив, тому відключив ГУ і пішов творити далі. Відпаяв дротиразом з Jack 3.5, і почав збирати харчування для модуля.

Взяв стабілізатор, конденсатор, діод і 3 дроти — один для живленнястабілізатора, другий — земля, третій +5В через діод — для живленнямодуля.

Схема живлення модуля

Одяг на струмопровідні частини термоусадку, прикрутив стабілізатордо корпусу ГУ. Так, як радіатор стабілізатора підключений до землі, а корпус ГУ і є земля — то провід землі можна спокійно припаюватидо модуля. Щоб харчування на стабілізатор приходило при включенніГУ. Для цього харчування взяв із доріжки, яка включає сабвуфер привключенні ГУ.

Місце підключення входу стабілізатора

Настав час самого Bluetooth модуля.

Правильна розпинка модуля XS-3868 v3.0

Призначення висновків:
► 1 (AOM) — аудіо вихід «GND»< br/>
► 2 (AOL) — аудіо вихід «Left»
► 3 (AOR) — аудіо вихід «Right»
► 4 (MIC+) — мікрофона ( +)
► 5 (MICBIAS) — мікрофона (-)
► 6 (LED1) — підключення світлодіода індикації процесу заряду
► 7 (LED2) — підключення світлодіода індикації процесу заряду
► 8 (VCC) — живлення 5V (для зарядки акумулятора)
► 9 (GND) — живлення GND
► 10 ( VBUSK) — сигнал для живлення кнопок керування
► 11 (VBAT) — акумулятор (+) (3.3÷4.2 В)
► 12 (1V8) — вихід 1.8V
► 13 (RESET) — скидання, перезавантаження (активація низькимрівнем)
► 14 (ONKEY) — кнопка PLAY/PAUSE, увімкнути/вимкнути тривалимнатисканням
► 15 (VOL+) — кнопка збільшення гучності
► 16 (VOL-) — кнопка зменшення гучності
► 17 (MFB1) — PLAY/PAUSE, відключити/підключити телефон тривалимнатисканням
► 18 (UART_TX) — інтерфейс UART
► 19 (UART_RX) — інтерфейс UART
► 20 (MODE) — індикація стану з'єднання
► 21 (NEXT) — кнопка NEXT
► 22 (PREV) — кнопка PREV
► 23 (MUTE) — індикація, що супроводжує системні звуки

Бо сигнальна земля і земля живлення у даного модуля різні поняття (при відтворенні сигнальна земля перебувати на рівні 0.9В), топотрібно використовувати конденсатор, що прибирає постійнускладову, між землями. Або робити гальванічну розв'язку з живленняза допомогою DC/DC перетворювача, що краще, але дорожче, томувибрав перший варіант. Ось проста схема для запуску модуля.Управління здійснюється тільки з телефону.

Схема без кнопок управління
Фільтри каналів
Канали від модуля
Спаяна схема, тільки без проводів живлення

Спаяв схему, пішов перевіряти з касетою в приводі — все працюєвідмінно.
Рішив позбавиться приводу, але нічого не вийшло, без приводу нестартує, без двигуна теж відмовляється працювати, навіть якщозамість двигуна ставити резистор, конденсатор, дросель, або їхкомбінації. Подивившись осцилограф сигнал на висновках мікросхемина платі приводу, побачив, що на 6 піні цієї мікросхеми, якщодвигун запустився нормально, йдуть прямокутні імпульси на певнійчастоті. Вирішив відкрутити двигун від приводу, обмотати йогом'яким двостороннім скотчем і просто приклеїти до корпусу ГУ, а зприводу прибрати зайві шестерні.Також потрібно зафіксуватикоромисло в якомусь крайньому положенні або зняти його. Я зняв.

Привід без шестеренок(
Хай поки буде так). Трохи подумавши, прийняв рішення, що потрібноробити емулятор CD Changer, якщо потрібно зробити керування модулемз кнопок ГУ. Потрібно також спаяти два контакти, кінцевика касети, на приводі, для імітації наявності касети.
Положення двигуна і два контакти кінцевика касети

Якщо модуль періодично відтворює звуки і вимикається, то напругаживлення модуля занадто низька.
