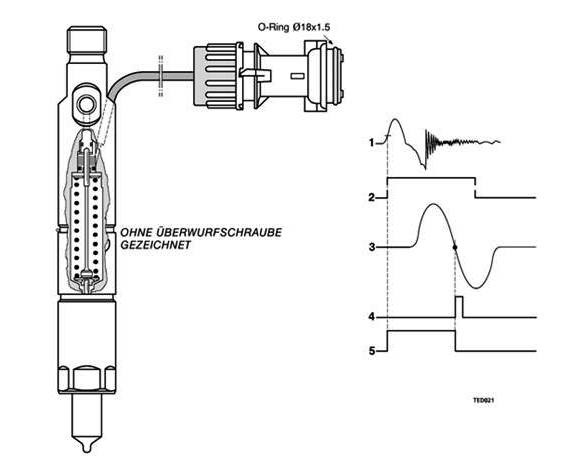

Ремонт датчика підйому голки форсунки (NBF). Початок.

Знімаємо сталеву пластину, яка тримає провід, і чорну заглушку.br/>
Знімаємо ізолюючий фіксатор висновків.
Відкручуємо розпилювач і виймаємо всі деталі.
На корпусі форсунки є три отвори під кутом 120 Отвори зроблені дляослаблення металу У цих місцях, на заводі, при складанні, розпеченавпорна втулка пресом фіксується в корпусі.У неї впирається пружинаосновного упорскування. >

Перед висвердлюванням місць запресування, потрібно замірятиглибину посадки завзятої втулки.У мене вийшло 31.2 мм від краюкорпусу форсунки до початку опорної втулки.

Висвердлювати починаємо тонким свердлом.Свердлимо поки невпираємося в розжарену втулку.Про те, що досвердлили до неїсвідчить те, що далі не свердлиться, адже вона розжарена).
Фінальна стадія — свердління дуже тупо заточеним свердлом, діаметрсвердла має бути як діаметр отвору.

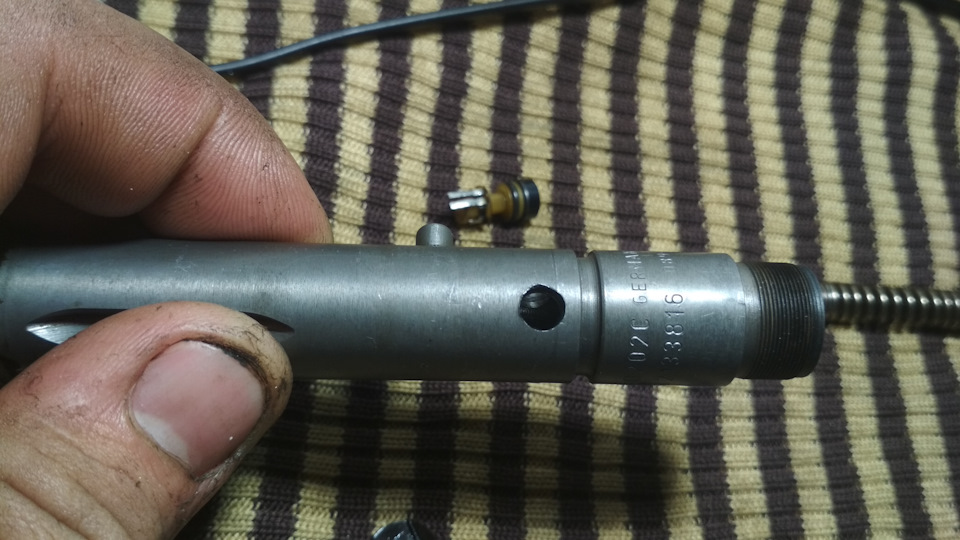

Висвердлені отвори

Після цього беремо оправку і молоток, забиваємо втулкувсередину, так щоб ребра на ній зрізали виступи на корпусі.Достатньо продавити втулку на 1÷1.5 мм. Якщо втулка не почалавільно ходити в корпусі, можна використовувати викрутку Torx, яказайде у втулку. Здійснюючи обертальні рухи тягнемо викрутку звтулкою на себе. Після того, як дістали шток датчика, пружину, регулювальну шайбу, потрібно прибрати задирки в місці кріплення.втулки. На висновках котушки потрібно прибрати зайвий припій.Притискаємо висновки котушки до площини, беремо дріт і видавлюємокотушку назовні. Котушка верхньою частиною сидить на внутрішньомуштуцері звороту. Не втратите кільце ущільнювача між штуцером ікорпусом котушки. Не пошкодіть корпус котушки.

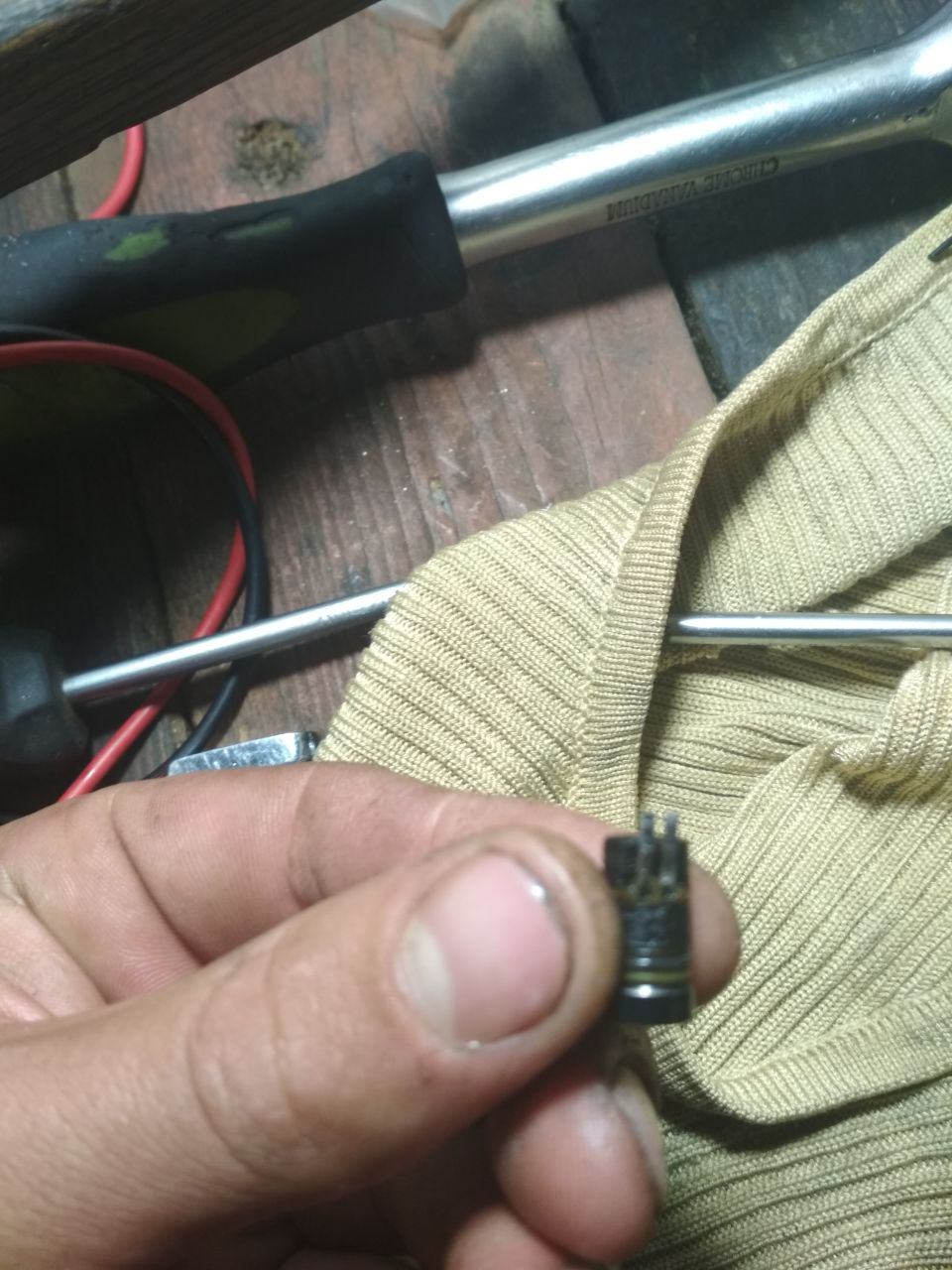

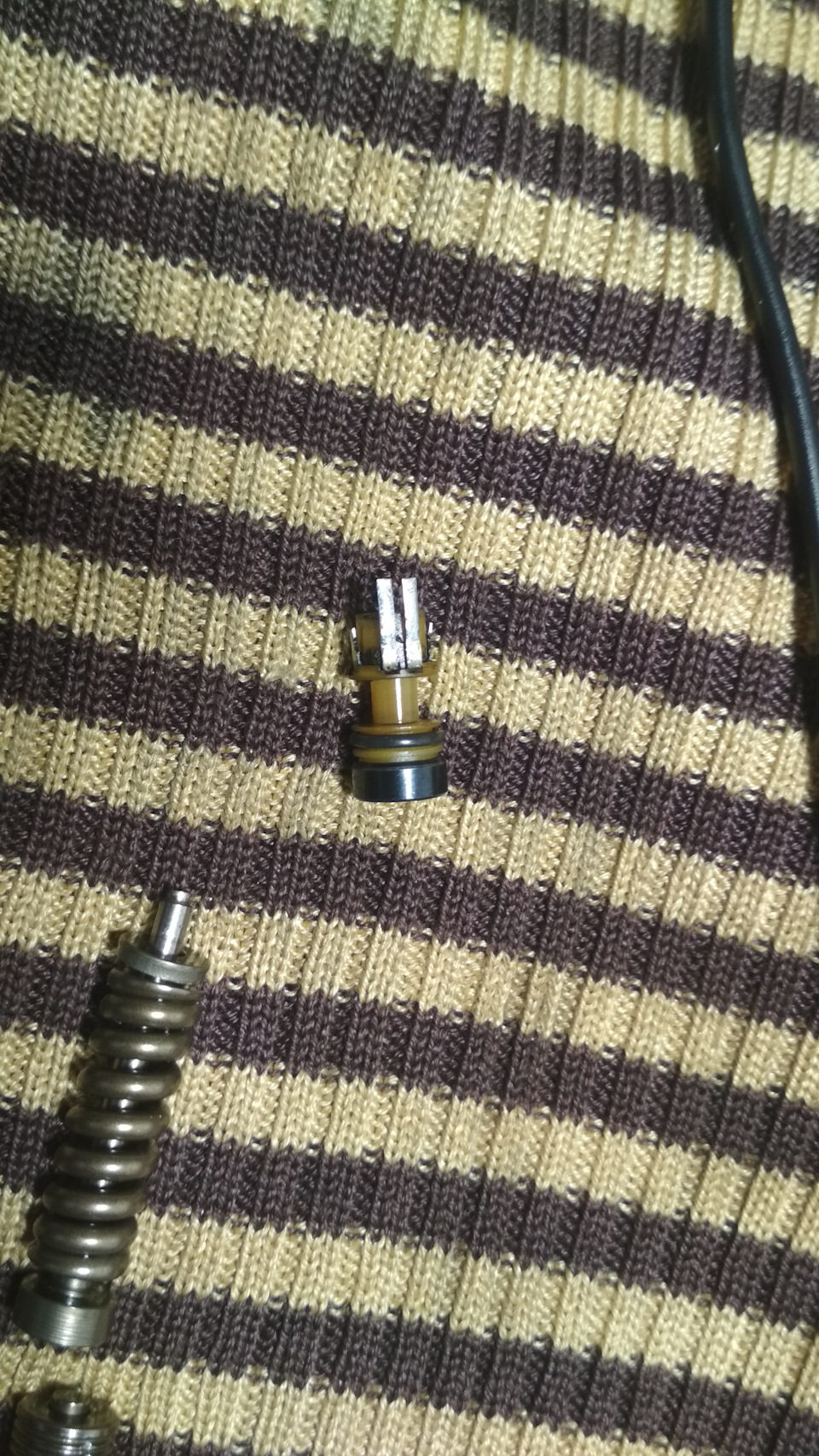

Котушка

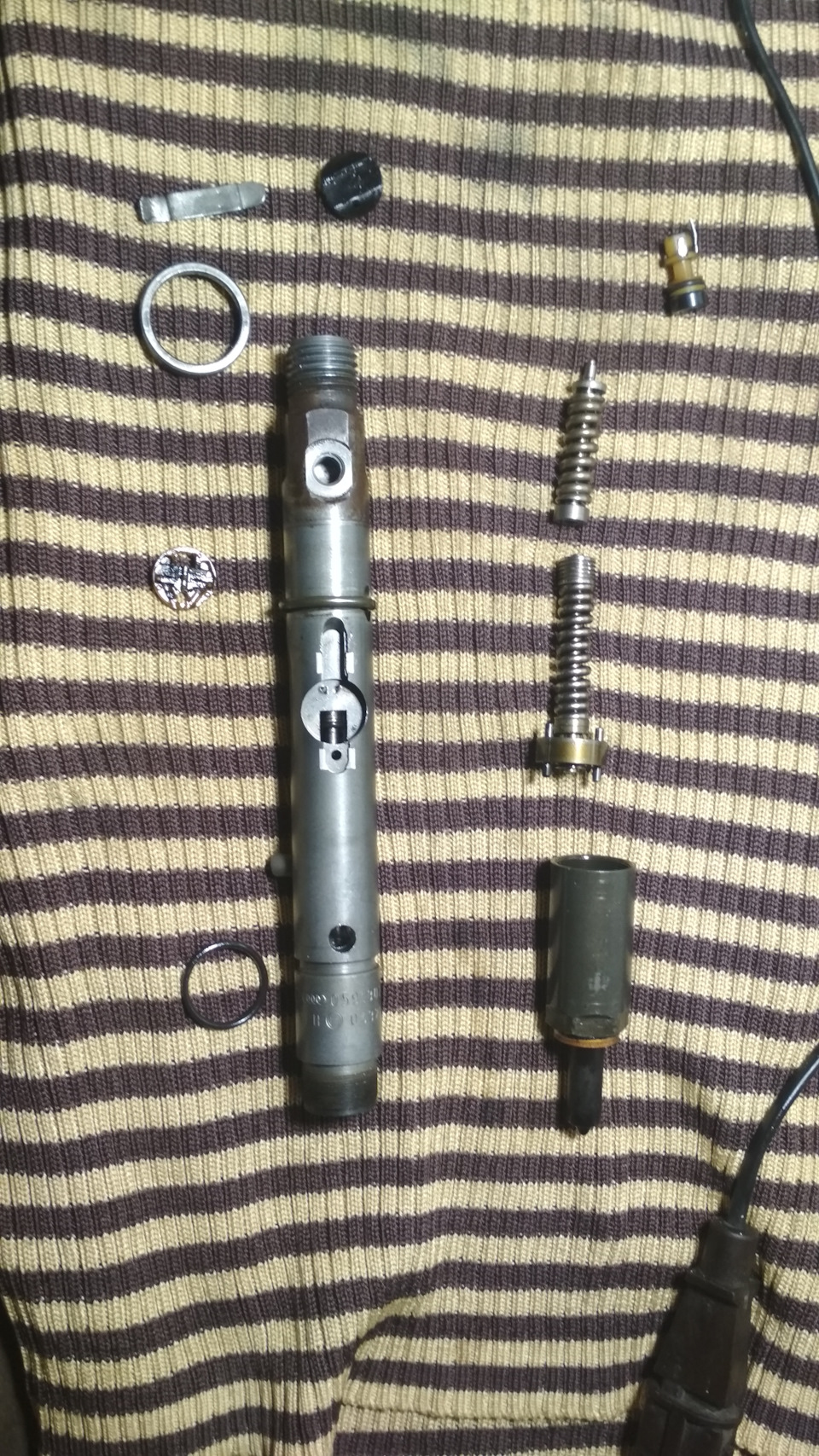

На цьому стадія розбирання форсунки завершена., як зняв захиснийшар котушки і розмотав її, вийшло 14.4 м дроту, діаметр дроту зізоляцією 0.062 мм, діаметр міді 0.055 мм. Каркас котушки Розмірикаркаса котушки:D=3.8 мм
D2=6.1 мм
D3=7.15 мм
l=3.6 мм
/p>
Розміри
Провід на котушку не був намотаний до краю. Діаметр котушки заобмоткою був приблизно 6.1 мм.

Можна приблизно порахувати скільки там було витків.

Кількість витків у шарі:
<
wс=l/k=3.6/0.062=58 витків/шар

c=(D2-D)/2=(6.1-3.8)/2= 1.15 мм

Кількість шарів:
nс=c/k=1.15/0.062=18.55≈18 шарів

<
Кількість витків:
w=wс*nс=58*18=1044 витків
Для більш точних розрахунків використовував Excel. Розрахунки вExcel Як видно, на 18 шарі все збігається. Залишилося тількинамотати і зібрати.
