Емулятор CD Changer на Arduino + Bluetooth модуль, як джерело звуку, керування відтворенням з панелі

Ззадачився встановити bluetooth модуль замість CDC (CD changer), щоб була можливість керувати відтворенням кнопками ГУ (головногопристрою, в народі відомого як магнітола).
З плюсів даного способу в порівнянні з попереднім способом зкасетами це:- не потрібно проводити маніпуляцій з самим ГУ; - нечути звуку електродвигуна приводу касет; - управління відтвореннямкнопками ГУ.

У процесі пошуку протоколів обміну даними між ГУ та CDC, знайшовGithub Tomáš Kováčik, в якому був готовий скетч, який потрібно булозлегка підправити для коректної роботи та вдалої компіляції Великеспасибі автору за його реверс інжиніринг, який уможливив створитицей пристрій і дозволило заощадити багато часу.
В архіві дві папки.Один із скетчів на зниженій частоті тактовогосигналу.Можна скористатися ним, якщо ГУ відмовилося працювати набільшій швидкості передачі даних.

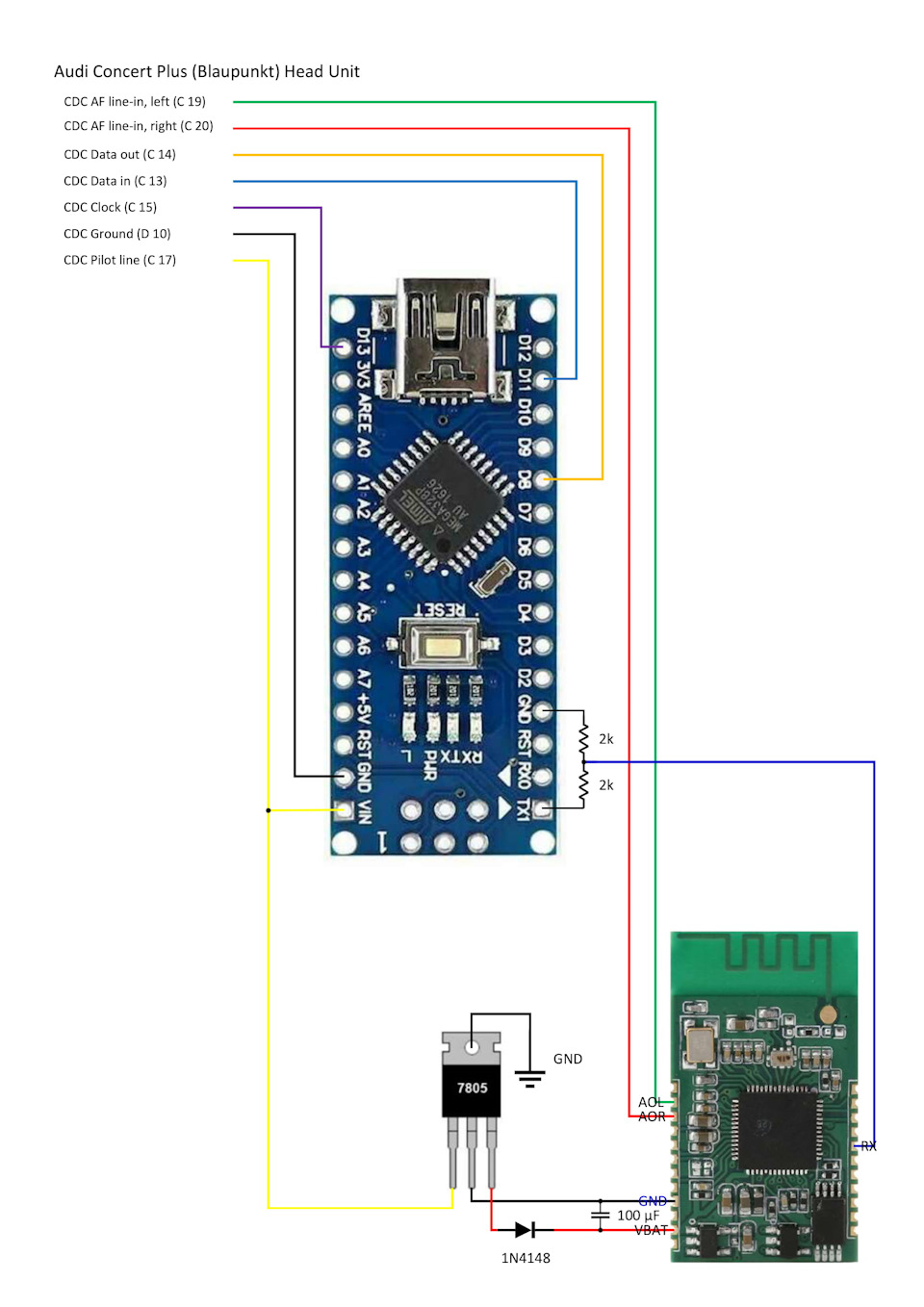

Схема з'єднань

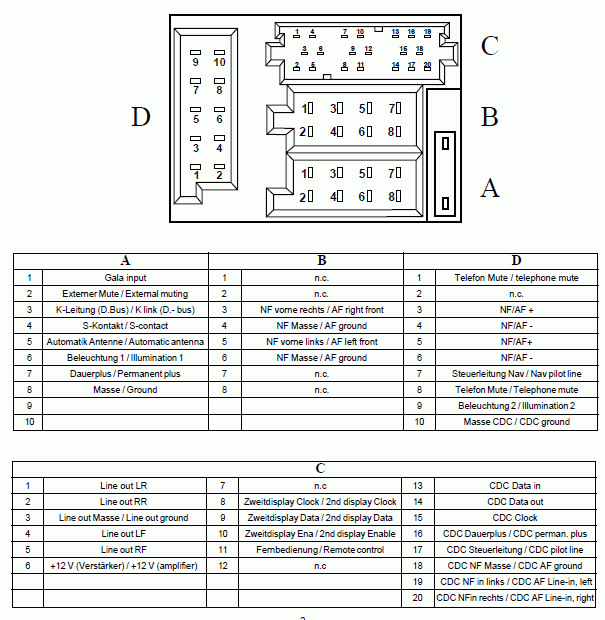

Розпинування ГУ Audi Concert Plus (Blaupunkt)
Управління модулем здійснюється за UART, на швидкості 115200 бод, за допомогою AT-команд. Слід зазначити, що для керування достатньоодного дроту, що дуже зручно, і дозволяє суттєво спростити схему.Для узгодження логічних рівнів (5 В arduino і 2.5 XS3868)використовується дільник напруги на резисторах 2 ком. Призначеннякнопок ГУ:
FF – наступний трек
FR – попередній трек
> - відтворити/пауза
1 - + гучність модуля *
4 - - гучність модуля *
* - іноді гучність модуля може мимоволі зменшиться, тому кнопкипризначені для регулювання рівня гучності саме у цих випадках.Рівень гучності модуля буде змінюватися лише в тому випадку, якщономер CD, що відображається, відрізняється від номера кнопкикерування, тому для збільшення гучності потрібно чергуватинатискання кнопки 1 і кнопки 2 (або 3, 5, 6, < ).
Напруга живлення bluetooth модуля XS-3868, на мікросхемі OVC3860, має бути на рівні від 3.7 до 4.2 вольт (він спроектований дляживлення від батареї). При зниженій напрузі модуль видаватимепопереджувальні звуки. Якщо напруга буде вище 4.2 В, то модульвідключиться. Для живлення модуля краще використовувати лінійнийстабілізатор напруги. Фіксованих лінійних стабілізаторів на напругув діапазоні від 3.7 до 4.2 немає. Для вирішення цього завдання єдва варіанти:використовувати регульований лінійний стабілізатор, абовзяти фіксований на 5 і на виході послідовно включити діод зпадінням напруги від 0.8 до 1, 2 В.
Я вибрав другий варіант, оскільки у мене вже був стабілізатор на 5і діод. Землю модуля потрібно припаяти до лінійного стабілізатора, а сам стабілізатор потрібно прикрутити до корпусу ГУ, а на входімодуля припаяти конденсатор. Це дозволить зменшити рівень шумівсигналу.

Аналогова земля модуля має потенціал 0.9 В щодо землі живлення, тому її не можна підключати до землі ГУ, якщо ГУ і модуль пов'язаніземлями живлення, тому що буде коротке замикання, якесупроводжуватиметься присутністю "писку" у сигналі. У такому разіпотрібно підключити лише виходи правого та лівого каналів до ГУчерез конденсатори (конденсатор для видалення постійної складовоїсигналу). Оскільки в ГУ вже є конденсатори, то можна виходи правогота лівого каналів підключити безпосередньо до ГУ. За бажанням, домодуля можна додати мікрофон, для того щоб можна було спілкуватисяіз співрозмовником використовуючи автомобільну акустичнусистему.

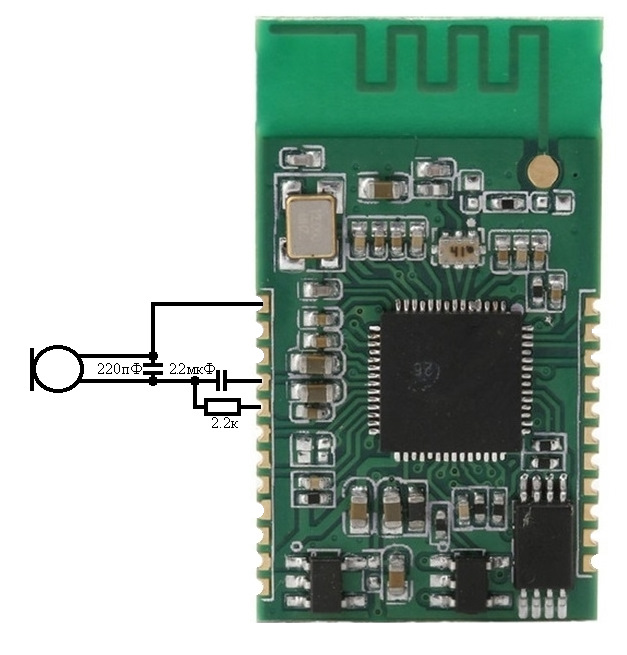

Схема підключення мікрофона до XS-3868

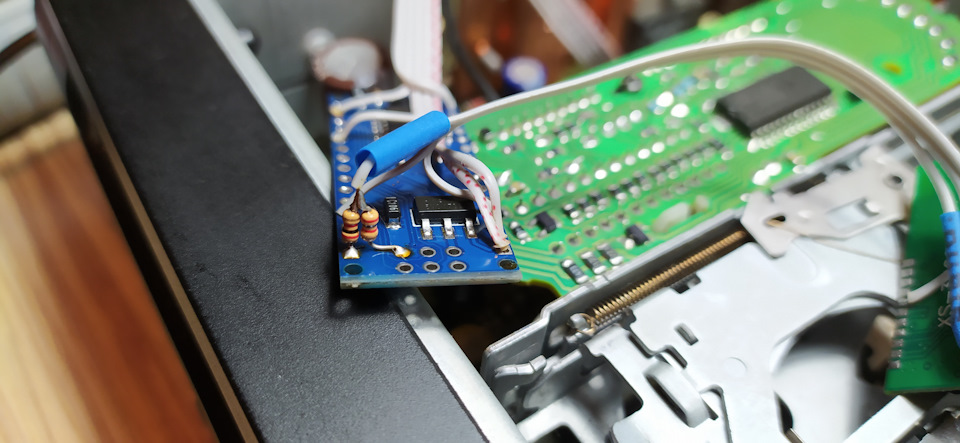

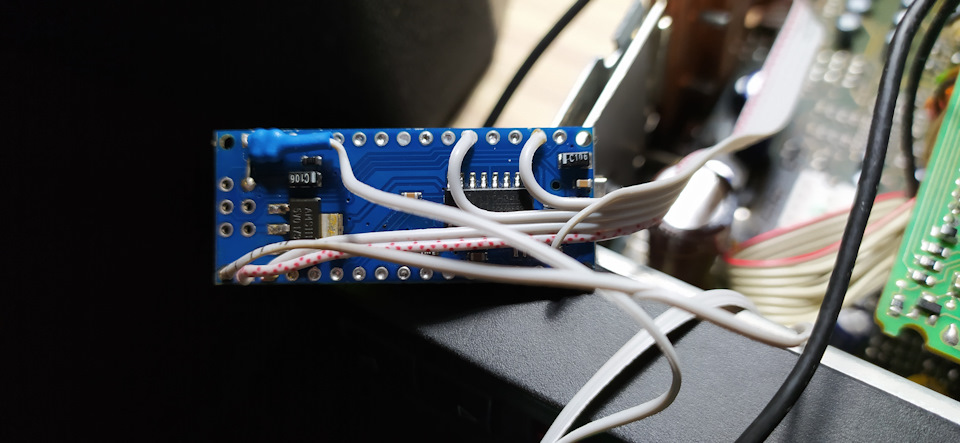

Фотографії процесу складання

Місце установки резисторів<
Місце установки діода
Місце установки конденсатора
Місце установки стабілізатора

Модуль та arduino можна помістити, як і в самий головний пристрій, так і зібрати в окремий пристрій.
Я вибрав перший варіант. Потрібно просто за допомогою мультиметразнайти необхідні висновки та припаяти шлейф. Для збільшеннядальності bluetooth з'єднання можна зробити виносну антену.

Місце підключення додаткової антени

Так само, за бажанням, можна змінити назву модуля, який будевідображатися в пошуку (наприклад Audi A6 Avant замість POR1007BT), якщо цікаво, то пишіть, зроблю окремий пост.

Перепрограмування модуля
