Привіт всієї AUDIторії.
Продовжуємо далі розбиратися з Webasto BBW46/DBW46
Цього разу боротимемося з датчиком полум'я.

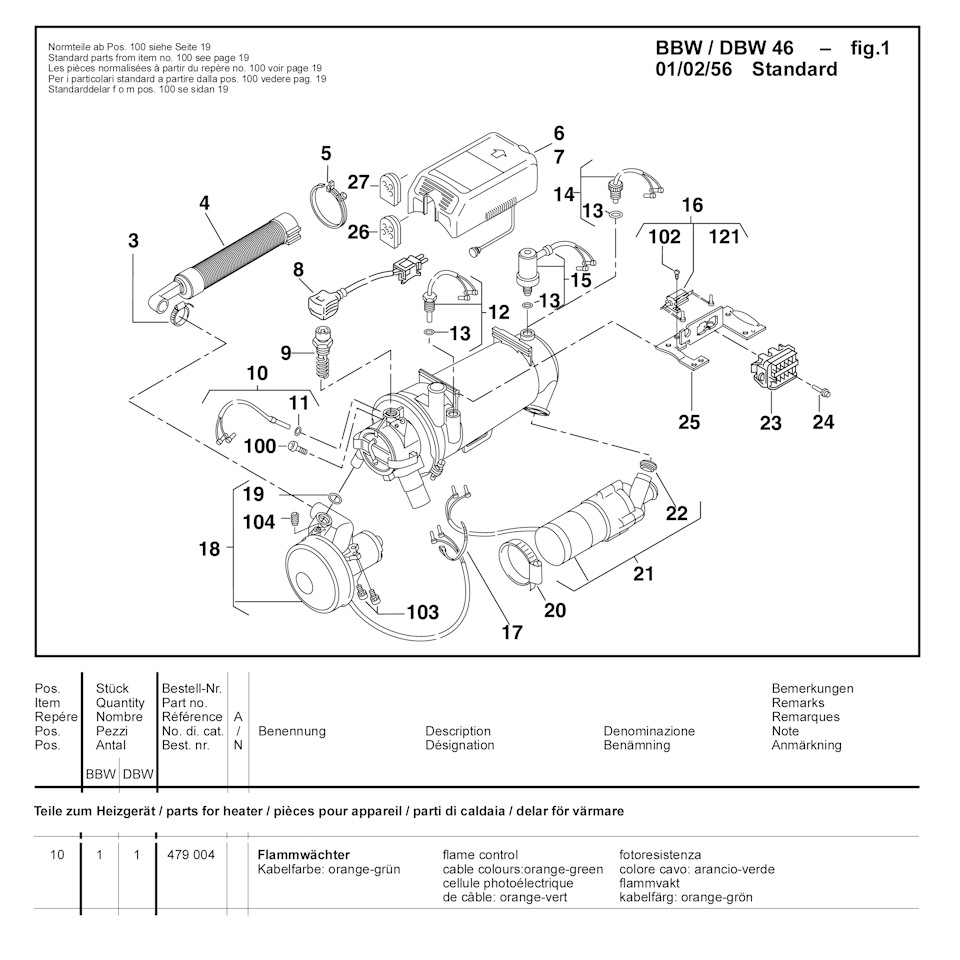

От його каталожний номер 479 004
Основні вузли для запуску котла можна сказати відновлені пробуємозапускати в робочий режим.
При запуску Webasto DBW46 відбувався такий одвірок, вонавідпрацьовувала 2 невеликі цикли і падала в аварію. Алгоритм роботитакий. Розігрів свічки 30с, продовжуючи гріти свічку дозує паливо5с, і потім включається нагнітач повітря при цьому далі гріє свічкаі дозує паливо Ось з цього моменту починається звіт 90с длястабілізації полум'я, якщо блок управління не побачить полум'я топочинається вибіг (продування) 30с, і друга пітка для розгоранняякщо і з 2 рази блок управління не побачив полум'я то автономкападає в аварію.
У мене так і відбувалося, значить датчик труп, міряю вольтаж на D7і D8, а він там майже +12В (падає трохи але це через навантаженняна АКБ).
<
Рідний датчик коштує кінських грошей, це не наш метод шукаємоальтернативу. У датчику всередині стоїть фототранзистор TelefunkenS270P-II, який вловлює червоне свічення кінчика металевої капсули, тим самим відкривається і замикає контакти.

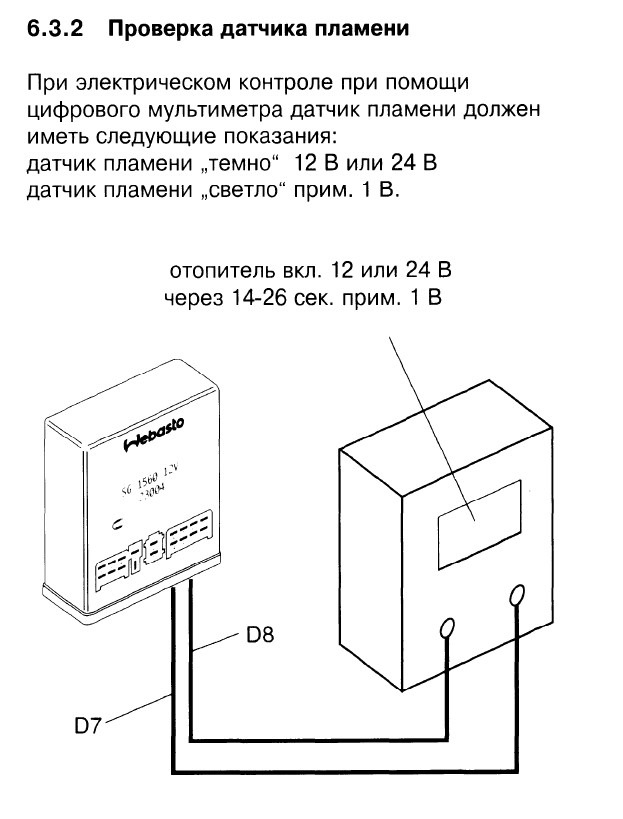

У мануалі з перевірки написано наступне.
> Алгоритм роботи виходить такий:
На D7 +12B
На D8 маса

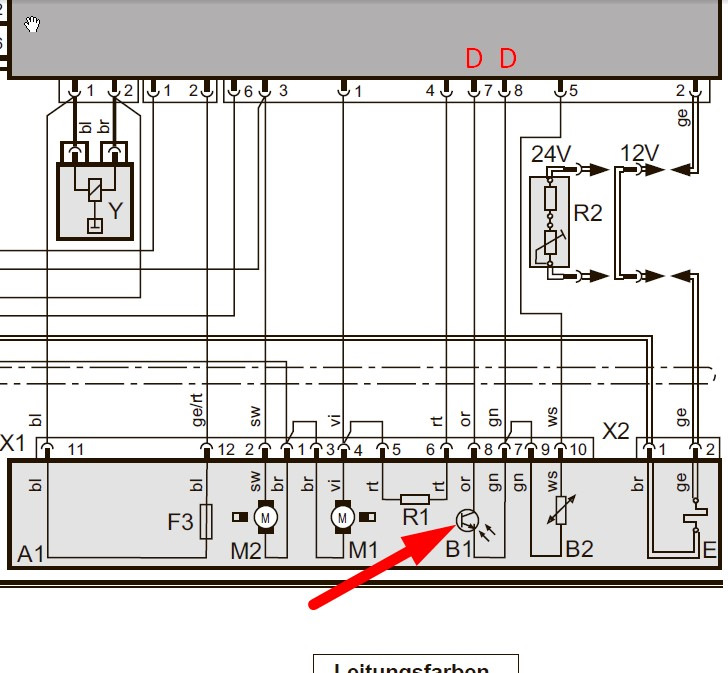

відзначений як трансістор

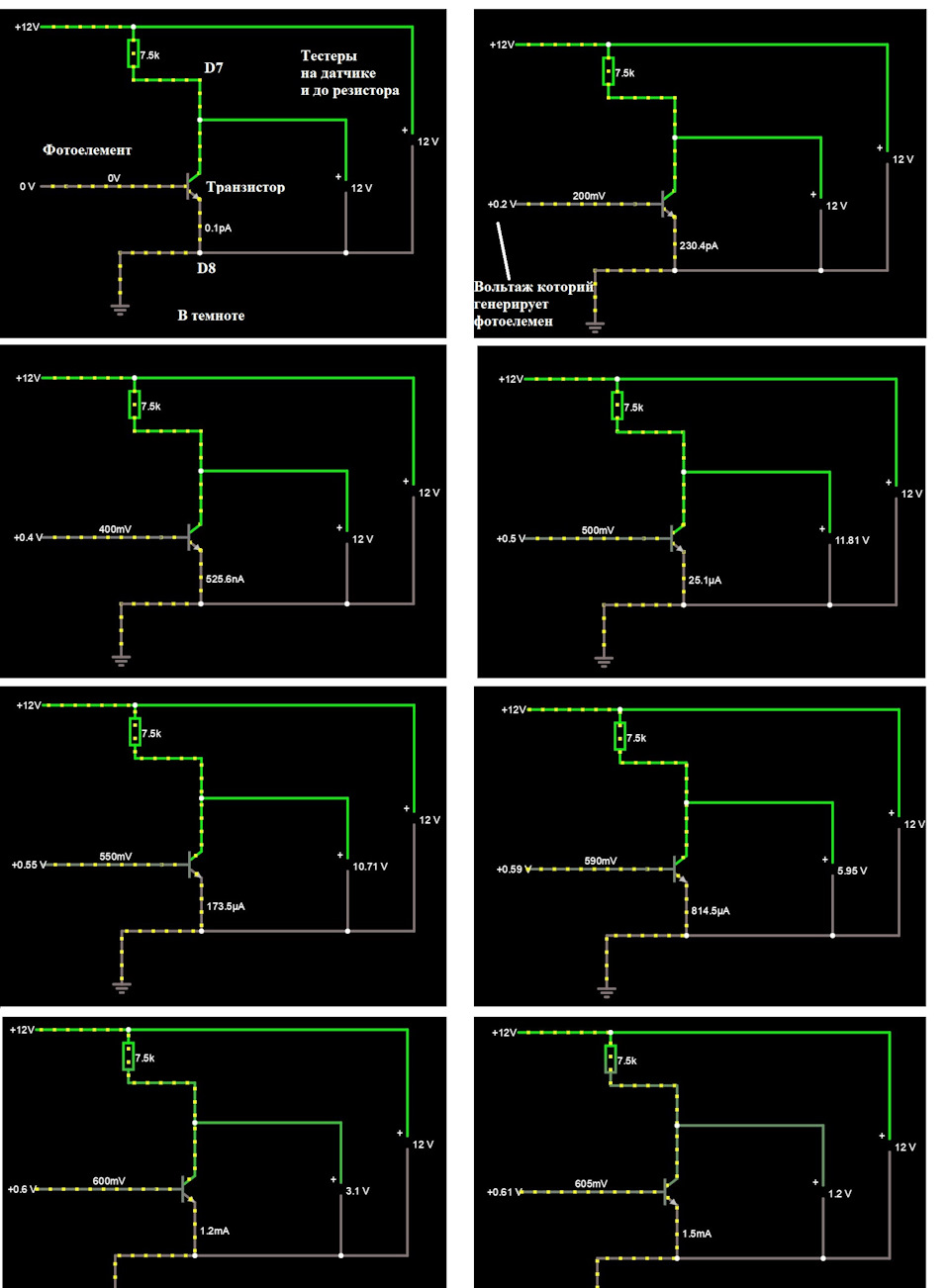

Коли база транзистора бачить червоне свічення капсули починаєгенерувати струм, тим самим починає відкриватися фототранзистор іструм починає теч від колектора до емітора. При повному відкриттітранзистора виходить контакти D7 +12B і D8 маса замикаються, але вмануалі написано що напруга падає з 12В до 1В. По суті якщозамкнути +12В і Масу то вийде коротке замикання, але для цього вмізках Webasto резистор перед виходом D7 на 7, 5Ком. Тим самимспостерігаємо що коли капсула поступово набирає температуру іпочинає червоніти фототранзистор пропорційно починає відкриватися ічерез нього все більше починає протікати струму назрузку на собібере резистор і ми бачимо падіння напруга. А за фактом виходить утранзисторі замикається D7 та D8.
Ось приклад роботи в емуляторі
Запускаю котел як тільки починає дути нагнітач повітря імітуюроботу датчика і замикаю контакти D7 і D8 прямо на блоці управління (мозках), як тільки замкнув дроти відразу ж відключилася свічкарозжарення і котел продовжував працювати довгий час. Почав шукатичим можна замінити той хитрий фототранзистор TelefunkenS270P-II
На різних форумах пропонують купу варіантів, що нібито маєпрацювати але не одного готового рішення:
fk bpx99
> BPW12
кт3102 тільки голову спиляти
КТ3102Е тощо.
Я вже не пам'ятаю який точно, але що я зі списку знайшов у себе нароботі на якійсь старій платі але експеремент не вдався.
На фототранзистор Telefunken S270P-II datasheet я так і не знайшов.Розповів це все в одному магазині радіоелектроніці порадилипробивати фототранзистор OSRAM BPX 38, начебто за параметромповинен спрацювати, і візуально він виглядав як оригінал.
Я щось і реально сподівався що він заробить.
зліва BPX38, з права оригінал
З імітував блок управління, взяв підстроювальний резистор виставив7.5Ком підключився до 12В і почав перевіряти на світло.
>
підніс до світла впав вольтаж до 10.6В
підніс до світла ще ближче впав вольтаж до 0.62В
Начебто все працює і я на радощах почав усе збирати у рідний корпусдатчика полум'я
як тут і був
як оригінал
Зібрав все до купи ставлю на котел запускаю його, а він опускаєвольтаж до 8, 5- 9 В і все.
Виявлятися не вистачає йому того випромінювання, що видає червонийкінчик капсули для повного відкриття транзистора. Невдача ... Посуті можна знайти підходящий фототранзистор, але я в них на жаль несильно розумію. Може є хтось підкаже.
Біло рішення побувати перейти на термопару благо хорошілюди підказали і допомогли. i>
Замовив необхідні деталі витравив плату і запаяв це всю справу.
прикупив термопару
Ось перевірка працездатності платі та термопарі на нагрівання.
Виставив спрацювання платі приблизно десь на 400 °С
Використовував таблицю даних залежність температура-вольтаж якігенерує термопара.
купи.
Далі буде > > > > відновлення інших елементів, схеми, іможливе встановлення на авто.
попередній запис (частина 4) < < < | > > > наступнийзапис (частина 6)
