Завершальний випуск нашої програми по сетапу коліс.
Виліт дев'ятипроменевих тапок ET43 безнадійно утоплював задніколеса вглиб арок, А передні ще й конкретно впирав у поворотнікулаки.
Вирішив розширювати колію, але наскільки?
Для себе поки що прикинув як золоту середину ET30 (і виглядає добреі не чіпляє) нічого)
Рідний виліт у S кузова ET35, на RS були варіанти з ET30 і ET20, на allroad ще ET25 (але з урахуванням меншого на 6мм вильоту маточокеквівалентно ET31).< Так що, думаю, за рамки розумного дляданої геометрії підвіски я не виходжу, та й проставки монструозноїтовщини не хотів, до 15-16мм, не більше.

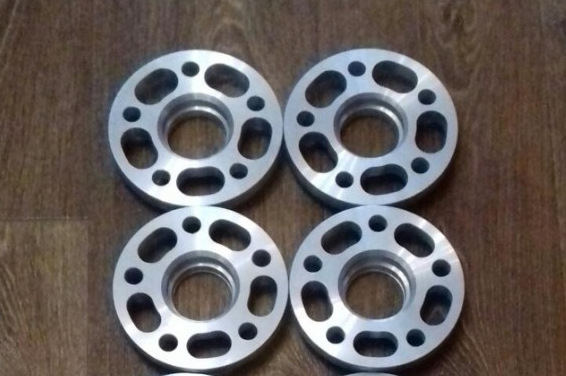

Значить з цими тапками нам потрібні проставки 13мм (зізнаюсячесно🙈, на задній осі на даний момент 15мм, але це тимчасова міра).Ось така краса з Д16Т
Перед тим як кидати їх у бій в агресивному середовищі, вирішивзаанодрувати.

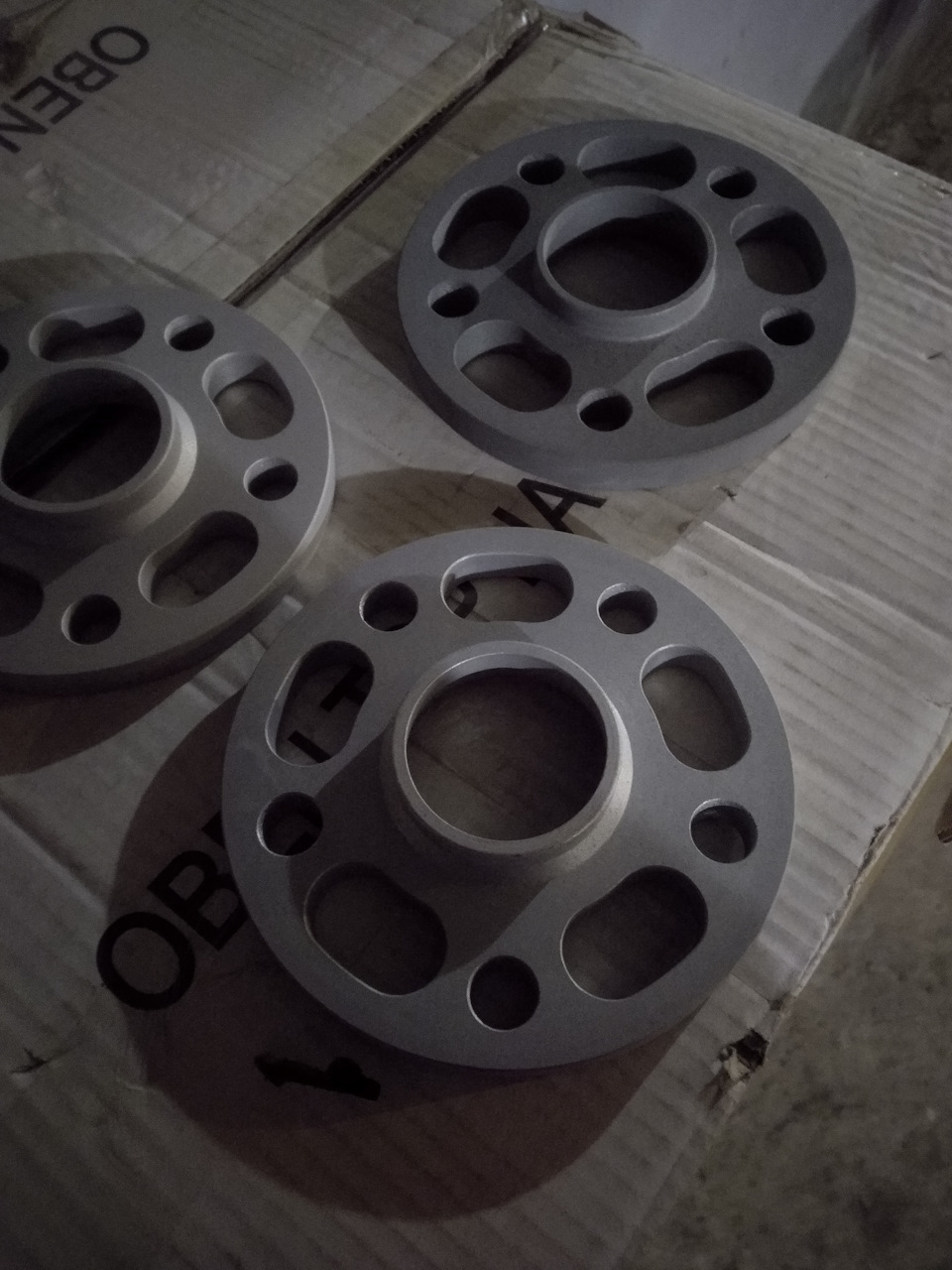

Матові, після анодування

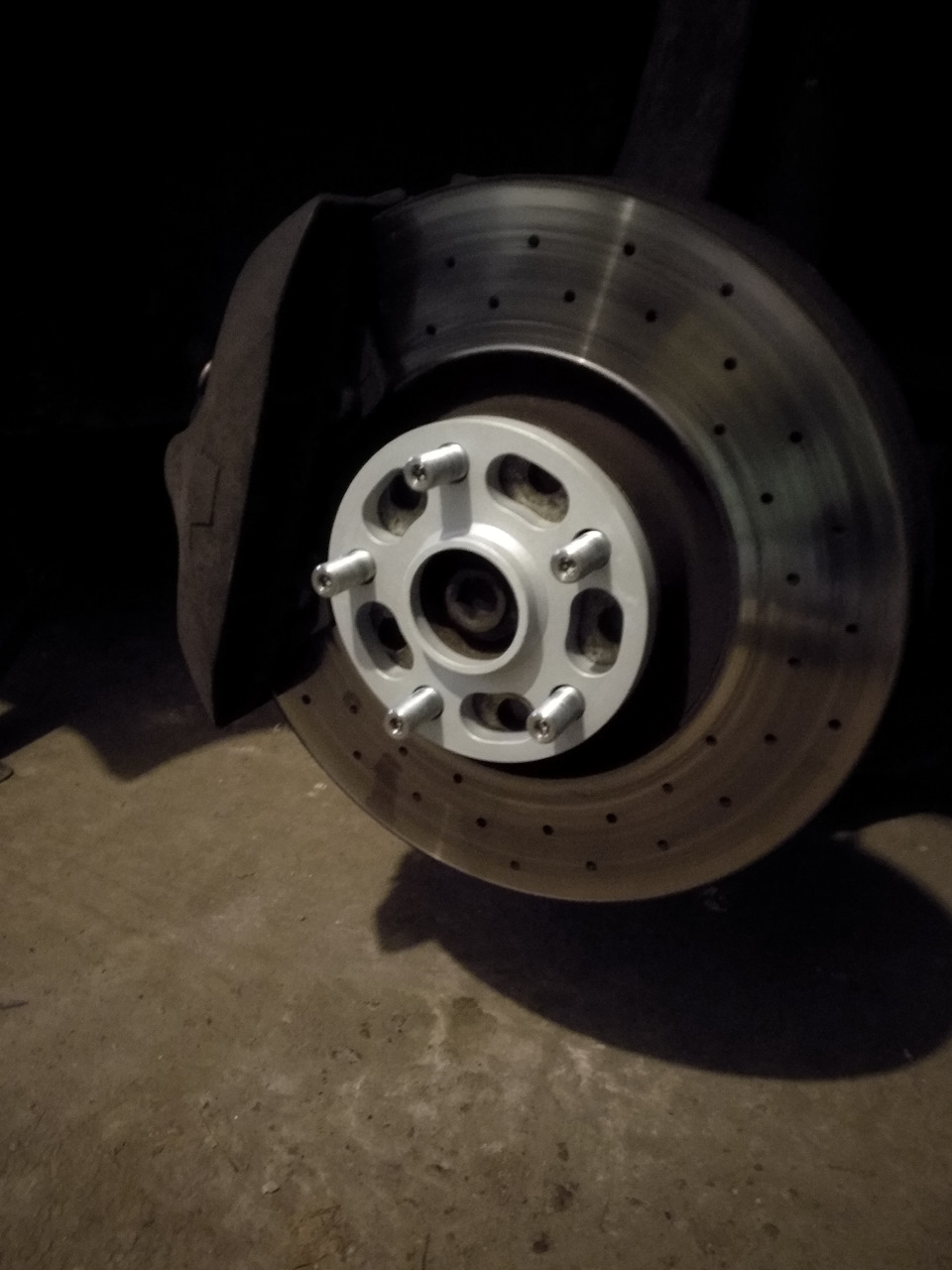

Ось так виглядає на передній ступиці

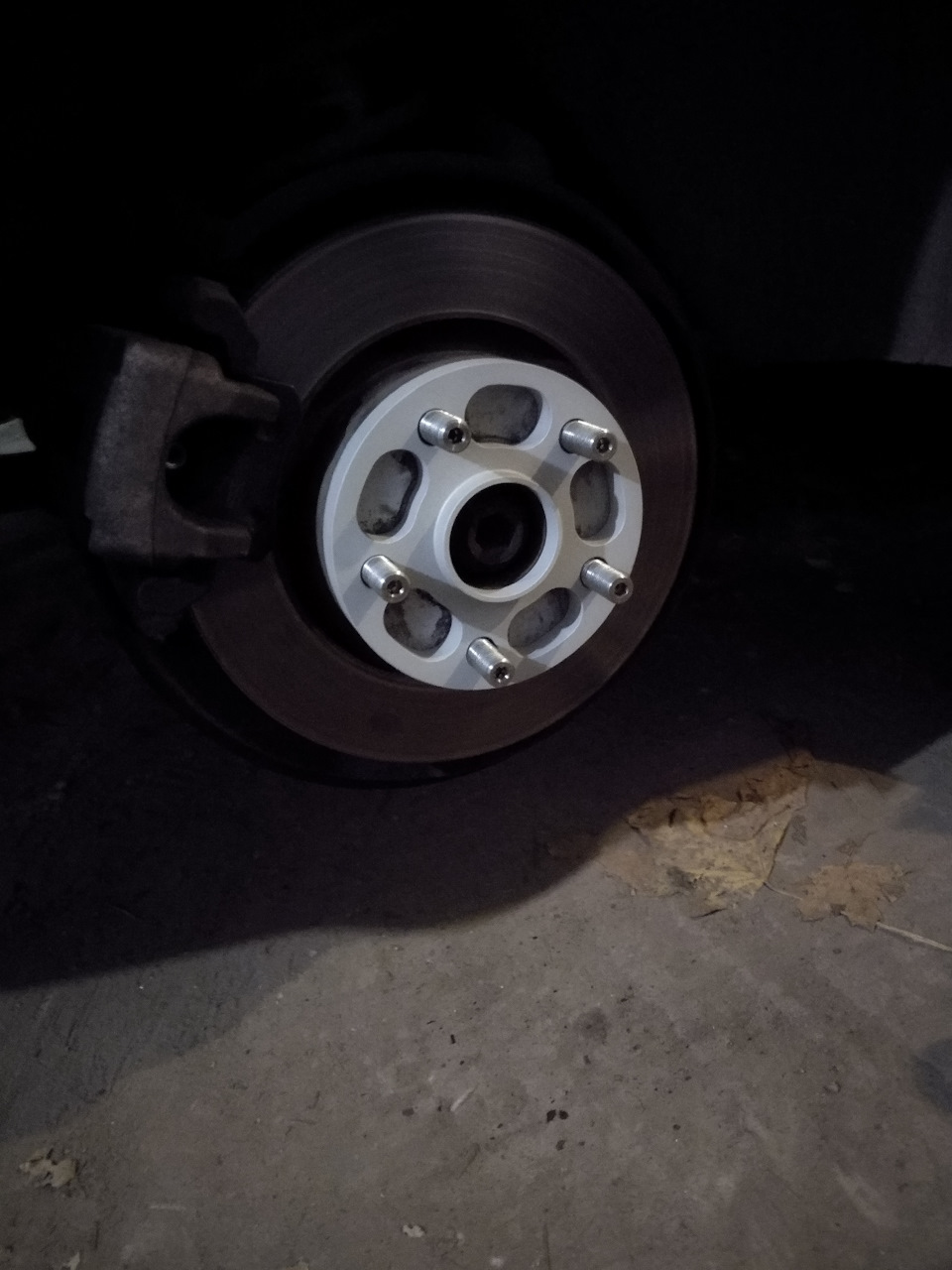

А так на задній
Відмінно! 👌Тепер накидаємо колеса, затягуємо гайки і радієморезультату.

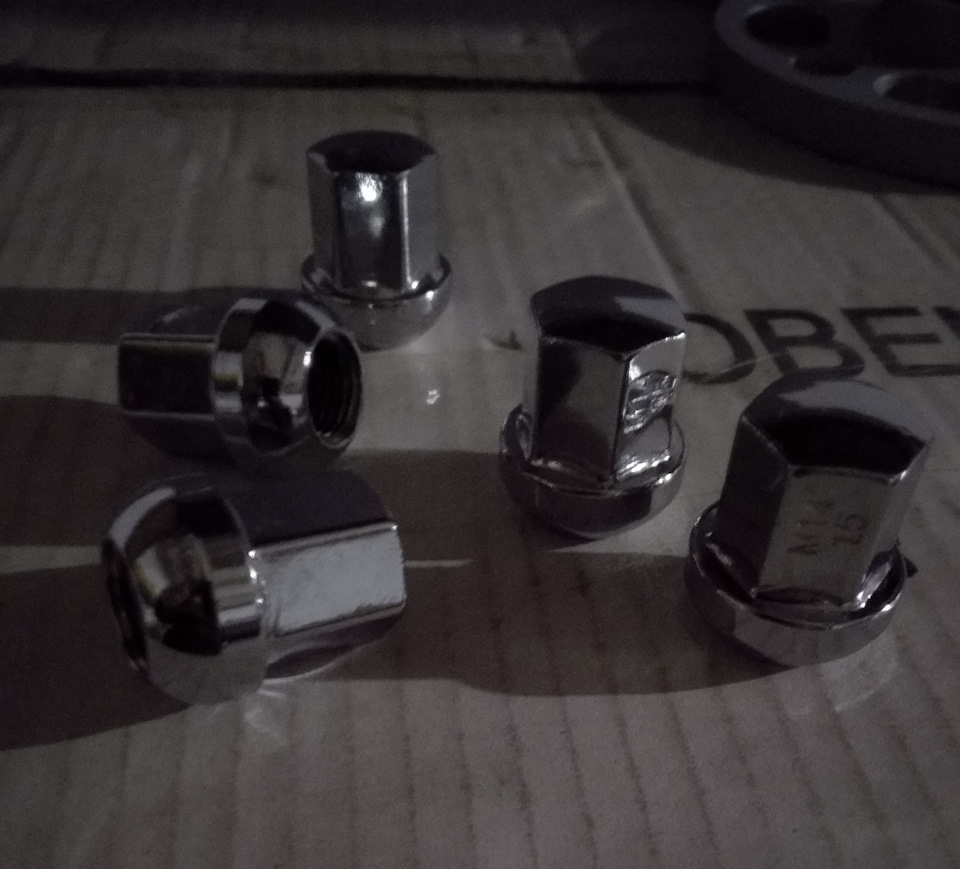

Ось ці самі гайки
Але як би не так!
>
Під час примірки, ще коли крутив просто пальцями, якось відчув, щонемає очікуваного зусилля. Вирішив бездумно не тягнути, здуру, якто кажуть, і х#й зламати можна 🙊. Гайка не проходила в посадковепоглиблення в диску. До цього випадку, я знав лише, що буваютьболти/гайки під конус (на мою думку 60 °) і під сферу Але ось щосфера буває r12, r13 і r14, це було мені невідомо.
У даному випадку посадкові в диску r13, а на гайці сфера r14. (зазапевненням продавця з подвійним хромом), і було прийнято рішеннявиточити перехідні шайби з r14 на r13 з тієї ж Д16Т, т.К. Він був унаявності. (подивимося на його поведінку, якщо вруга чого - зробимосталеві). Шайба в товстому місці 1.8мм, але реально різьбленнявкрала близько півміліметра, т.К. Гайка і без неї не провалюваласяв посадкове. До речі, ☝️ що в книжці по RS6 написано, щовикористовуються болти, де сфера обертається навколо осі болта. Цедля хейтерів за родом даних шайб. Ось такі сферичні шайбочки
Внутрішня сфера
І зовнішня
Ось так сідає на гайку
Щільно, без зазору
Шайби були анодовані разом з проставками, просто заразом, Але цебезглузда витівка, як я здогадувався, під час затягування:з них цімікрони оксиду злазять. У диск зовнішньою сферою шайба входитьтакож добре, без зазору. Проміряти 🧐 і вирахувати, той ще бувгеморой (і жуйку ліпив, і парафіна наливав), але все вийшло.
У результаті отримали необхідну площу контакту, і все працює. Гайкизатяг моментом 120Нм, і кілька разів після цього підтягував, т.К.проставки нові, шайби теж.
Катаюся, перевіряю. Всім спасибі за увагу, може комусь будекорисно. Всім добра і любите свої машинки!
