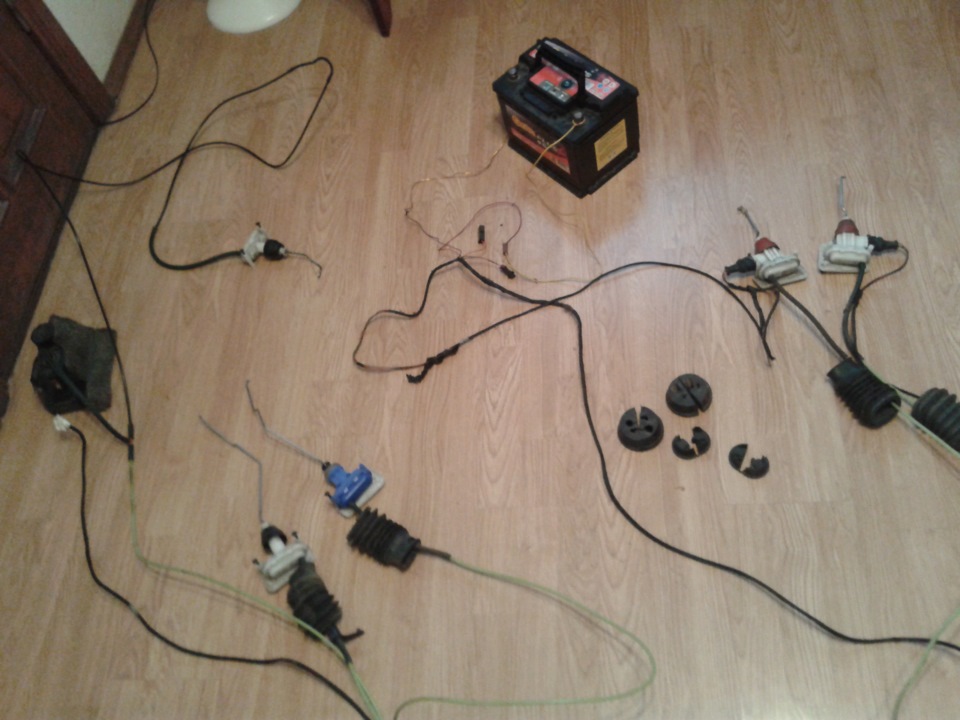

Раніше був куплений комплект ЦЗ від audi 90 B3 з гофрами дверей тачотирма заглушками за 400 грн.
5 пневмо приводів, шланги, проводка, блок керування

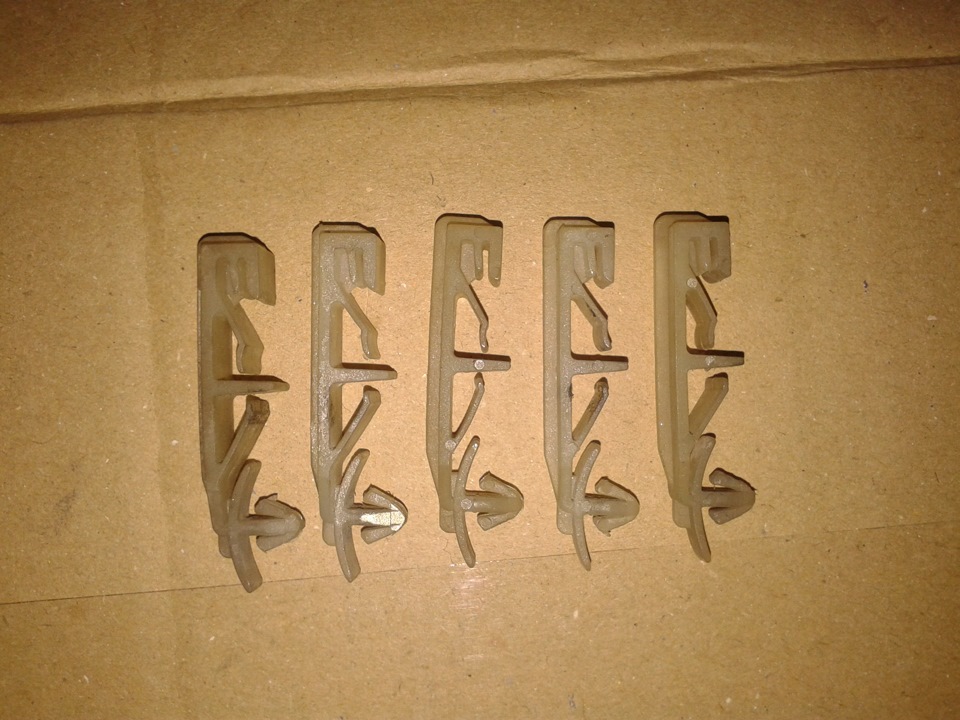

кроншетні в двері 10 штук б/в за 20грн:
, оригінал за 8грн:
Хомут блоку ЦЗ, довгий праворуч.
А також докуплено два білі тунелі для проводів у підлозі зкронштейнами на праву сторону авто лежали так як повинні) б/в за60грн
Для установки потрібно буде знімати сидіння, бороду, килим витягатиз авто, знімати обшивку багажника. (я знімав і торпеду так як ставивЦЗ, ЕСП та дзеркала всі разом) Вакуумники (з кронштейнами) стають удвері у свої рідні місця, нічого свердлити не потрібно, до замківтакож кріпляться у штатні місце, виключення замок багажника, тампотрібно замок міняти, я цим поки що не займався і зробив лише на 4двері.
Проведення та шланги пустив по штатних місцях. У дверях також нарідні кронштейни ставив дроти та шланги (спереду по 3 кронштейни надвері, ззаду по 2 шт). Компресор ЦЗ поставив рідним хомутом наштатне місце.

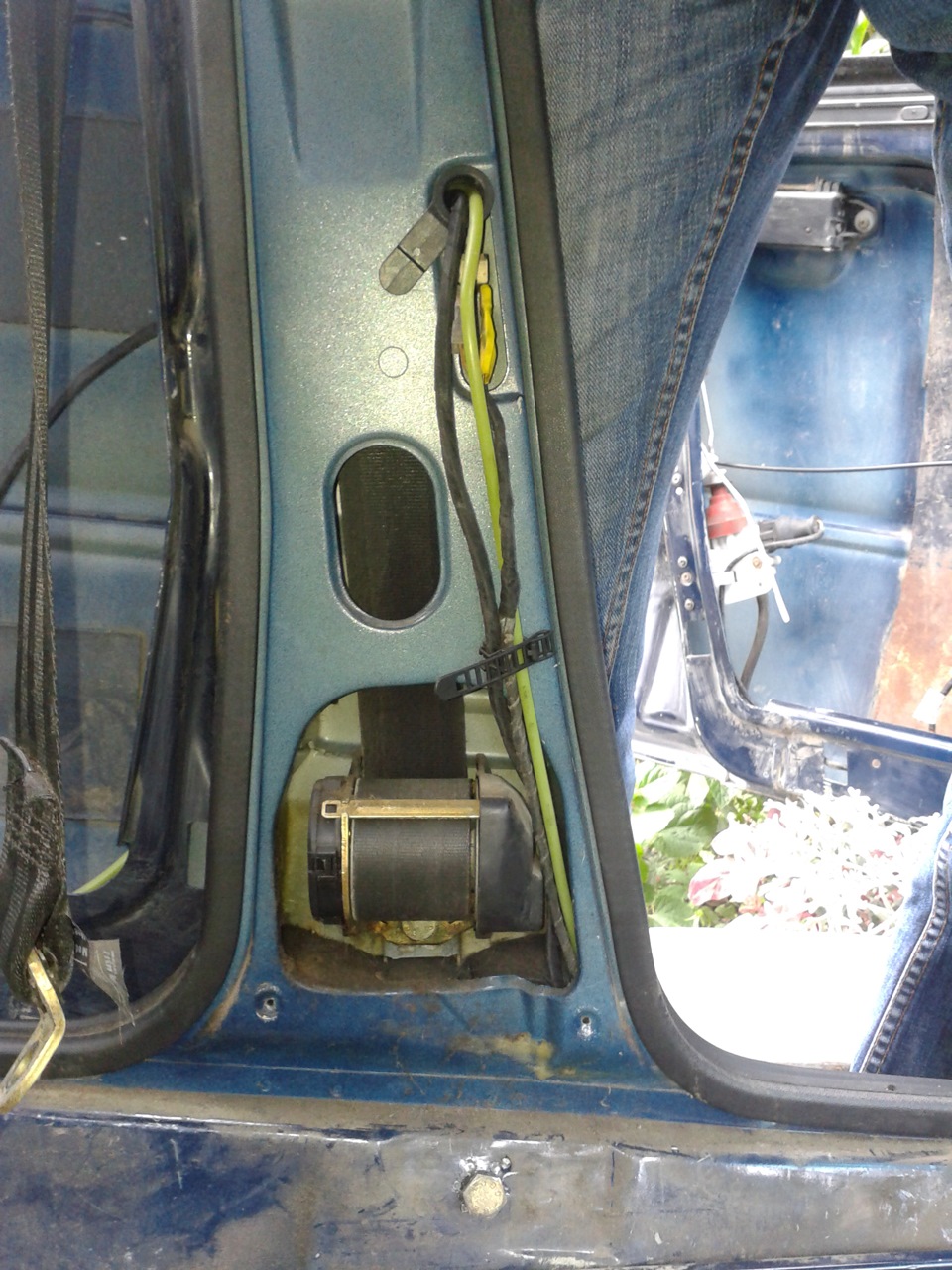

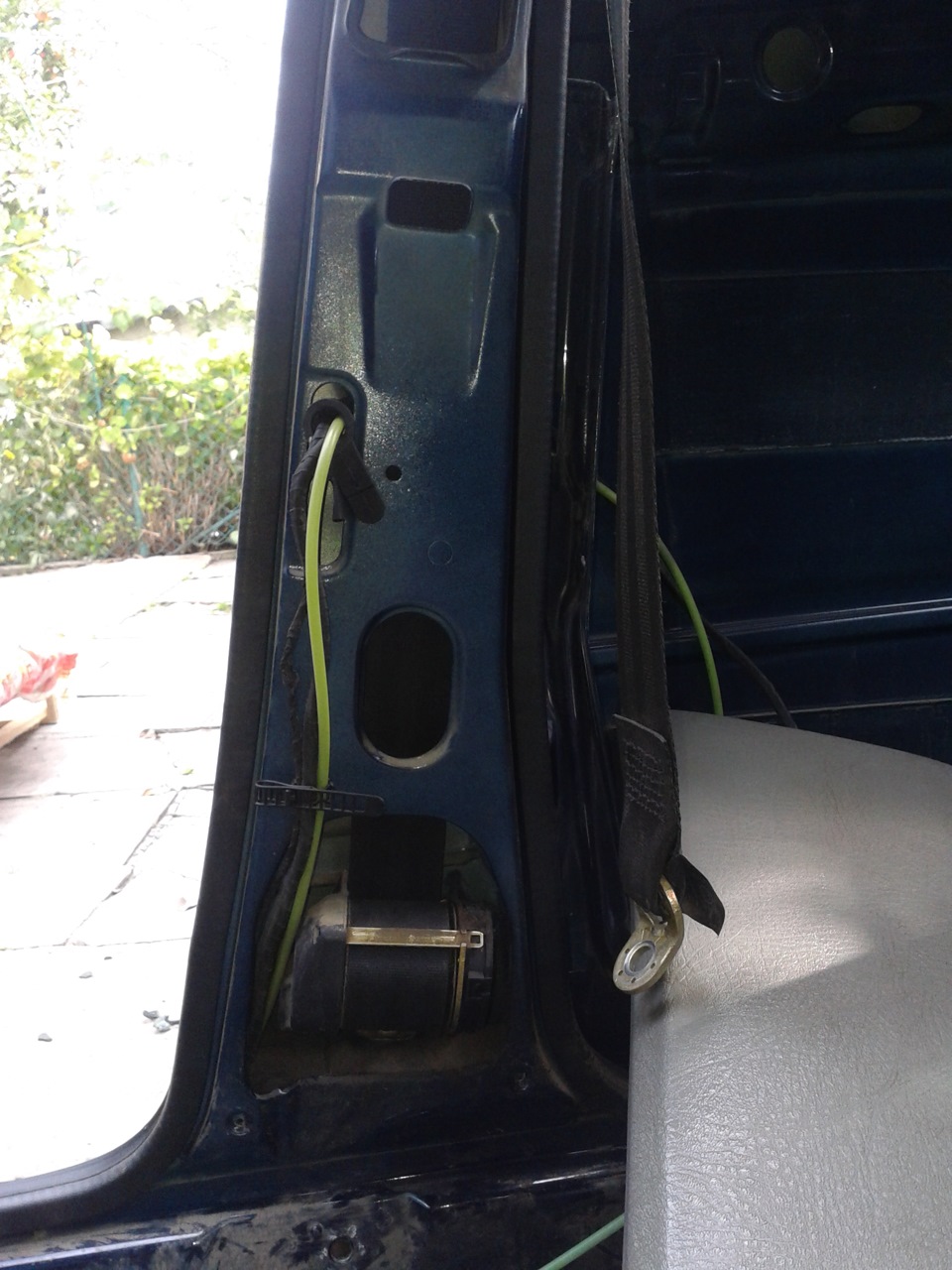

Права стійка. Щоб зняти обшивку стійки потрібно відкрутити 2 шурупизнизу і потягнути обшивку стійки вниз. Заглушки, теж спершу думавкуди її ставити, і як звідти дроти у стійку протягнути. Такпротягував дроти у стійку.
Коричневий — маса, точку маси 105. ( Хто не в курсі де в цьомузаписі є схема місць з'єднань "маси" авто)
Червоно-чорний— на контакт M30az через запобіжник №19 на 10A.
Ось сюди
Червоний — Підключити до плюсу при включенні запалювання і домоменту витягування ключа, червоний провід що йде на зумер у В3моделях:Ось тут він у мене був Зелено-Червоний-Йде на реле затримкисалонного освітлення. Такого в мене немає, поки залишив без уваги.Підсумок:ЦЗ працює від передніх дверей. Якщо увімкнутизапалювання, то з пасажирських передніх дверей не можна закрити ЦЗ (від закриття дверей ЦЗ не спрацює) і так до моменту наявностіключа в замку запалювання, якщо витягнути ключ пасажирські переднідвері закриває всі двері.
<
На додаток ще поміняв кінцевики у дверях, а то працювали тільки напередніх дверях. Купив 4 штуки за 40грн (сума не входить у цінупитання), один був не робітник, але знадобиться, може на йогооснові свій починю. Тепер усі кінцевики працюють і є один запаснийі два зламаних. Дякуємо за увагу. Сподіваюся запис буде кориснимлюдям без ЦЗ, адже установка штатного дуже проста, головне знайтина розбиранні все в комплекті, і не потрібно ніякихелектрокитайських ЦЗ.
від 13.05.2014
Місяць тому купив праву фару кришки багажника із замком під ЦЗ тавакуумником за 200грн (фари по 100-150 продають у нас, виходитьзамок та вакуумник 50-100грн). Вакуумник у мене був для багажника, а от замок мій не підходив для ЦЗ.
Мій замок, з майже витягнутою стопорною трубочкою. Виймаєтьсястопор і личинка дістається із замку.
Замки між собою відрізняються, під ЦЗ є додатковий механізм ніжки іу замку є 3 положення, а у замку без ЦЗ всього 2 положення.
Замки під ЦЗ і без ЦЗ
Личинки замків — однакові. Перекинув свою личинку в замок іпоставив куплену б/у фару із замком. Залишилося ще трохи і будеповний комплект ЦЗ.Під ЦЗ є додатковий механізм ніжки і замк має 3положення, а замк без ЦЗ всього 2 положення.
Замки під ЦЗ і без ЦЗ
Личинки замків — однакові.
Перекинув свою личинку в замок і поставив куплену фару із замком.Залишилося ще трохи і буде повний комплект ЦЗ.Під ЦЗ є додатковиймеханізм ніжки і замк має 3 положення, а замк без ЦЗ всього 2положення.
Замки під ЦЗ і без ЦЗ
Личинки замків — однакові.
Перекинув свою личинку в замок і поставив куплену фару із замком.Залишилося ще трохи і буде повний комплект ЦЗ.
Коментарі20
Підскажі кінцевики відіграють роль дверей на центральний замок, а то їх немає і цз не працює
Хлопців підкажіть будь ласка від б4 на б3 підійде цз
Там інша схема електро, конструктивно так, але підключити, напевно, складніше
Гарний звіт не знав про замок багажника…) тепер потрібно шукати його
Підкажіть, що підключає фіолетово-білий роз'єм під заднім сидінням у Вас на фото біля пневмотрубки?
Це харчування бензонасосу
Здрастуйте, підкажи будь ласка куди йдуть три товсті дроти коричневий, жовтий, жовтий з чорною смугою, ще три тонких жовтий, білий, білий з коричневою смугою які протягуєш в середню стійку за водієм, у мене вандали обрізали ці дроти біля кінці , зара...
Потрібно фото ... за тонкими Біло-коричневий - кінцевик двері Жовто-коричневий - кінцевик (додатковий) тільки водійських дверей жовтого і білого тонкого не знаю що за дроти такі, у двері таких немає на кшталт. по товстих жовто-чорний - дроти на задні...
Дякую, приїду з роботи ввечері спробую скинути фото.
Я подумав вони можуть йти на кнопку склопідйомника, а провід з фішкою на кінцевик цілий.Товсті йдуть тільки на двигун як я зрозумів.
не підкажіть номер передніх актуаторів з вакуумом і роз'ємом управління ?
Люди вам що зайнятися нічим?
Мені таке подобається) І це квіточки в порівнянні з тим, що я з машиною вже зробив)
Сьогодні встановив ЦЗ, але ще не підключав дроти. Судячи з твоєї статті, червоно/чорний до блоку запобіжників, зелений не обов'язково підключати, а ось для червоного у мене немає такого роз'єму( Думаю його можна окремо на запалення кинути)
Та якщо червоного фішки немає, то без проблем його можна взяти із замку запалювання або від релюхи зуммера. (Провід від замку туди теж йде)
Дякую, сьогодні буду пробувати) Робота звичайно пекельна, ці трубочки, що не гнуться, нормально прокласти, мда. Але ми ж не шукаємо легких шляхів)
Що означає Вакуумник у мене був для багажника а може бути і не для багажника?
2 вакуумника передніх, 2 задніх, 1 багажника. У кожного своя металева напрямна (а у передніх ще й контакти з підключенням штекера. На першому фото вони всі 5 є на фото.
ааа, думав ти про насос)
Якщо я правильно зрозумів, то трубочки від ЦЗ проходять у порогах?
