Встановлення та підключення електро коректорів фар

/**/

Для підключення потрібні:
1. Фари з коректорами (коректори окремо продають).
/>
У мене на правій фарі був коректор, а ліву купив без скла зкоректором.

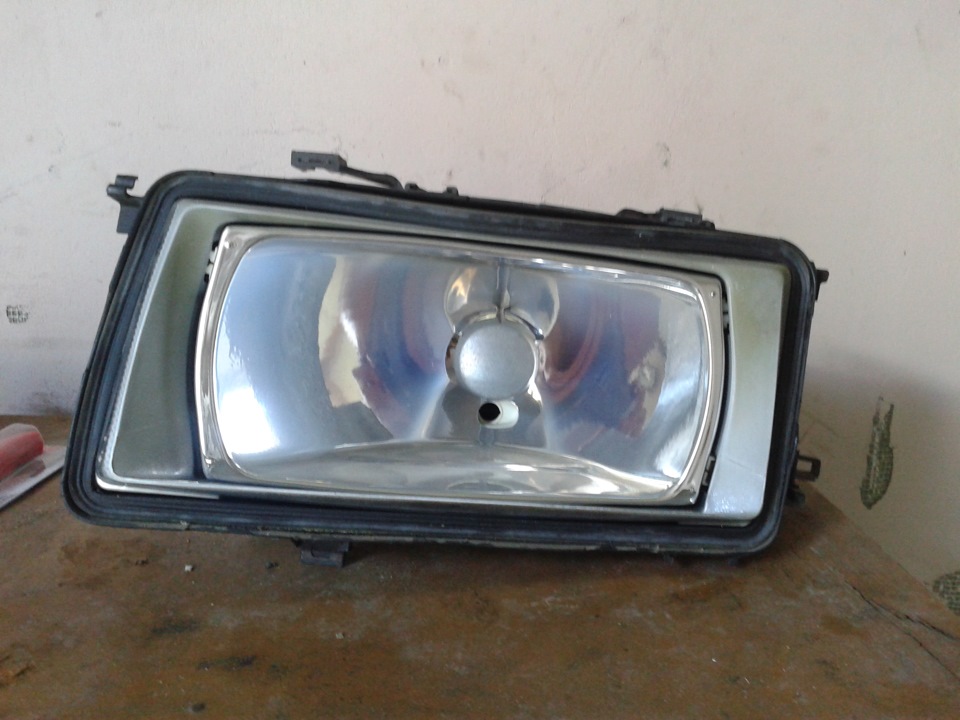

Фара Bosh (ліва) без скла з коректором
2 Підкапотна проводка

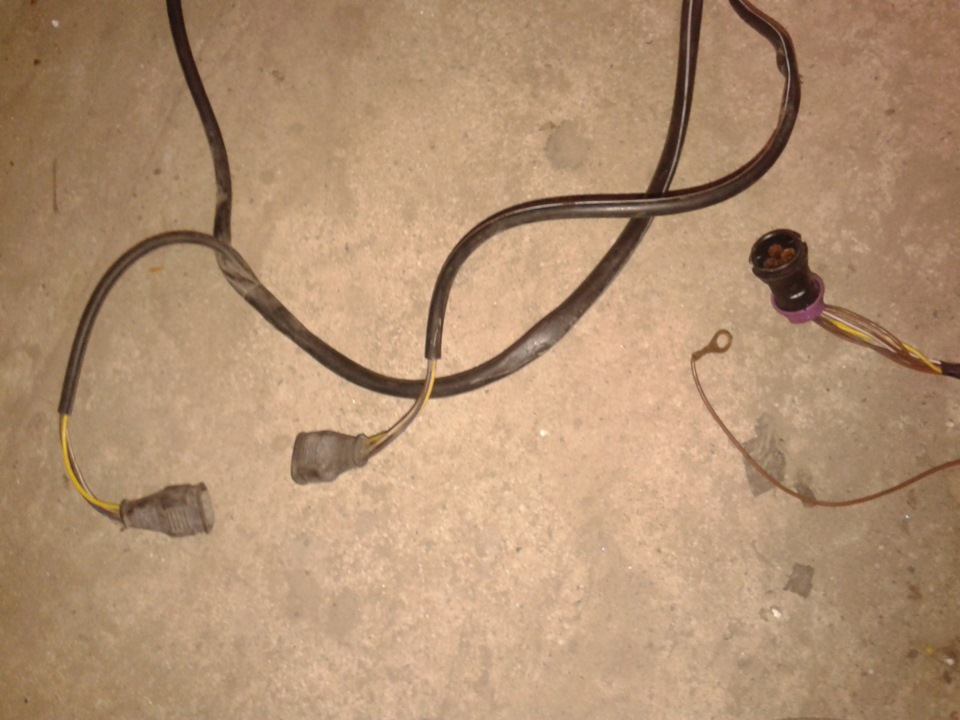

Проведення до коректорів (для В3) Якщо не помиляюся у варіанті В4вона йде разом з фарами в одному джгуті і має інші штекери докоректорів.

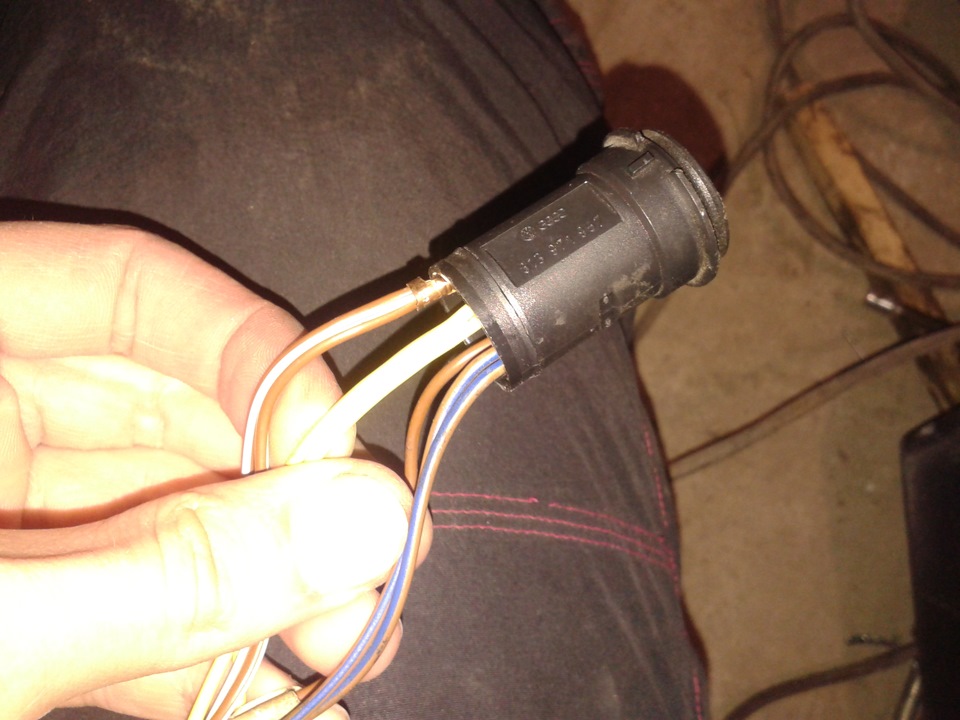

Фішка підкапотної + контакт на масу

3. Кнопка, гніздо для кнопки та проводка ( Для В3 потрібен 4хконтактних круглий штекер, для з'єднання з підкапотноюпроводкою)

Ось така кнопка, сірого кольору (на практиці зійде будь-якадоступна, тільки проводки поставляти потрібні.) Фото взято уTecnomaniak

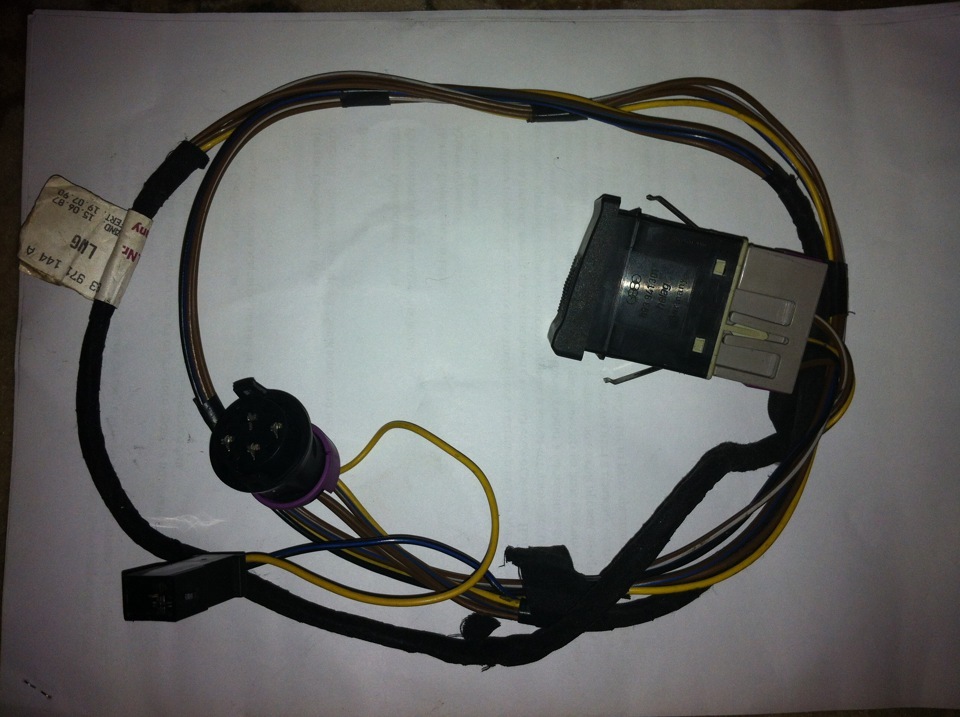

Проведення кнопки В3 (у В4 одна йде в підрульовій проводці в 10-тиконтактні штекери).Ідеальний варіант для підключення. (фото взято уMadMark)<

Підключення проводки для В3 моделі:
1.---
2. Коричнево-синій:підключається до 4х контактногоштекеру за своїм кольором( маса від кнопки? )

3. Жовтий:від контакту F56b йде і на кнопку і накоректори.

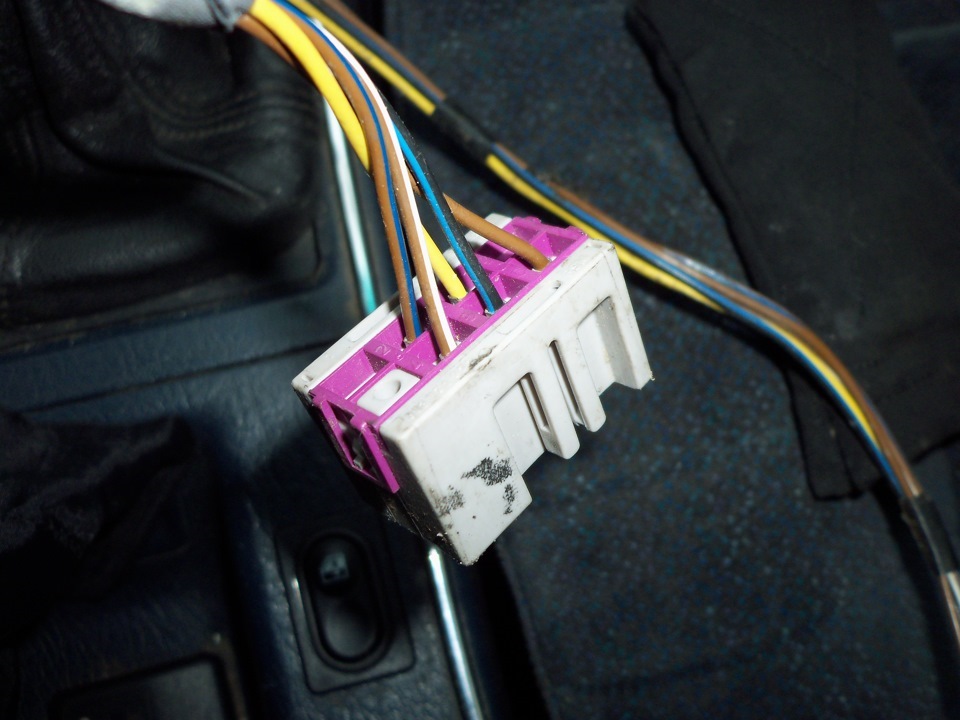

Жовта фішка - одна з 4х раніше непізнаних вільних фішок у мене вавто, виявився потрібний мені контакт від F56b
Розвилка на кнопку та на коректори жовтого дроту

4. Коричнево-білий:підключається до 4х контактномуштекеру за своїм кольором.
(керуючий провід коректорів)
5. Чорно-синій:живлення на підсвічування кнопки привключення запалення.
Я підключив до кнопки підігріву скла цей провід. (всі кнопкиживляться від одного дроту з розгалуженням на дрібніший провід, аторпеду знімати не хотілося щоб знайти це місце спайки)

Ось сюди підключав

6. Маса:маса підключається від підкапотної проводки ійде на кнопку через 4х контактний штекер (рішення дивне, адже можнаодин контакт було винести зі штекера)

>

Схеми

Бо не знайшов схеми для В3 вирішив скласти її за оригінальнимипроводками ел. Коректорів та з невеликими коментарями
Схема для В4. (взято у MadMark)
За витратами:
Коректори продають по 100грн.
Кнопка 30-50грн.
Проведення я купував підкапотну на фари та коректора за 30грн.
Проведення кнопки ціни не знаю, я давно купував "мішок" проводкивід бочки. (проведення можна зробити і самому, правда потрібніштекери на коректори)

Мені обійшлося 160 грн приблизно (правий коректор був)

p>
