Для заміни механічних дзеркал потрібно:
1. Самі дзеркала з підігрівом
2. Кнопка управління дзеркалами та ручка дверцят (якщо по мінімуму, в ідеалі дві ручки, для пасажира теж (без дірки під ручнеуправління дзеркалами)) 3. Проводка (якщо немає, то можна зробитисамому)

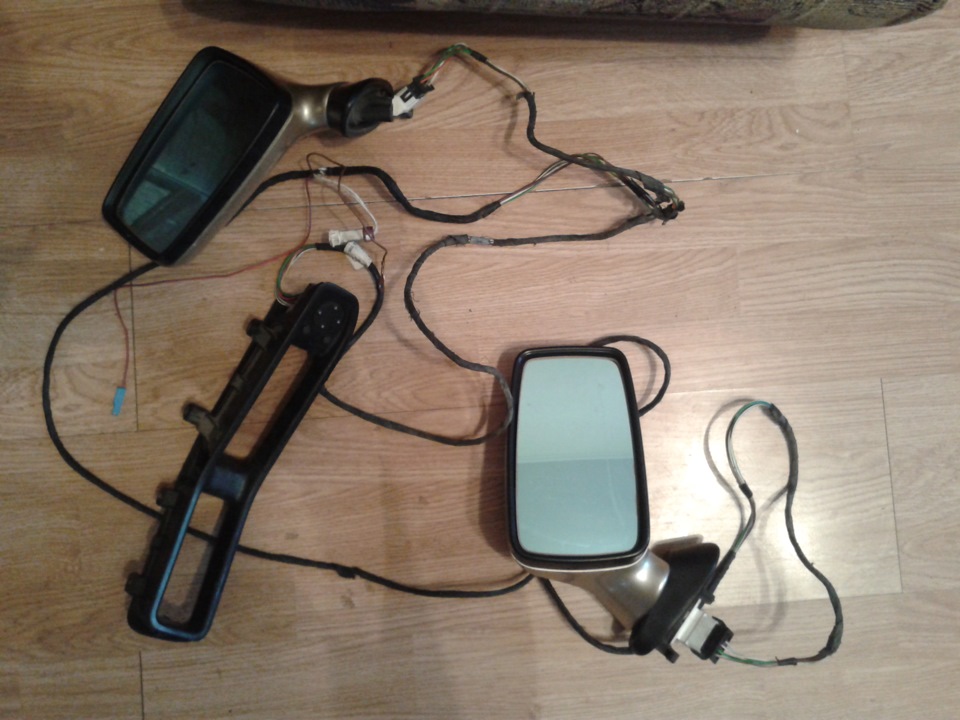

Дзеркала, проводка, ручка

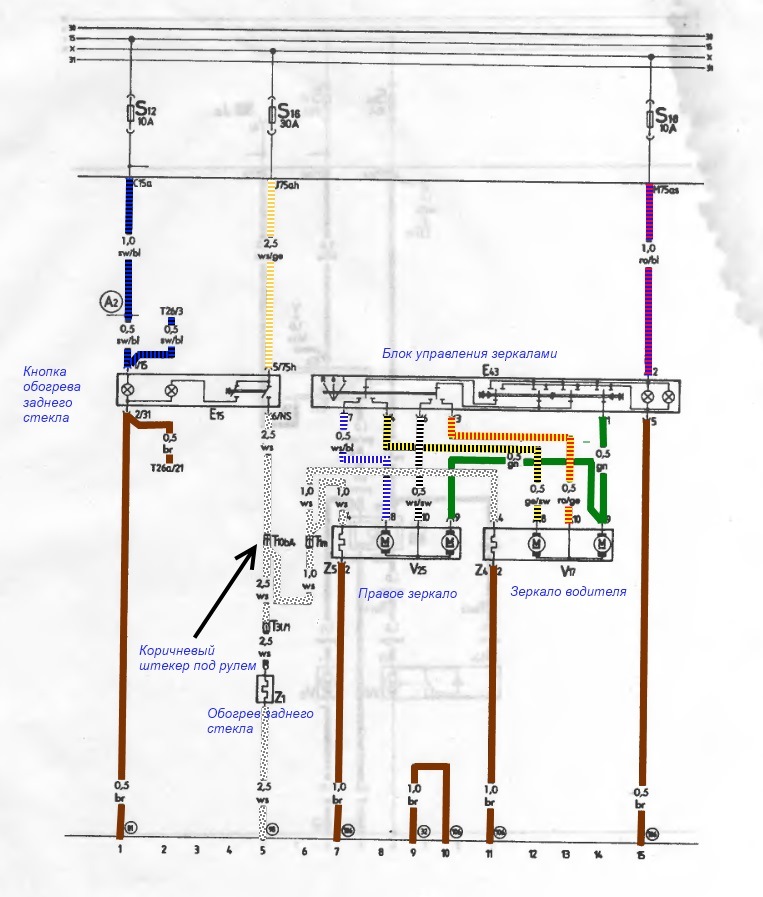

4. Схема електродзеркал
Білий провід із сірими точками — це білий, я додав точки щоб йоговидно було.
5. Запобіжник на 5А в 18 гніздо (за схемою 10А, а за описами щитказапобіжників 5А, я поставив 5А) У мене була проводка в комплекті, ітак як вона стара і в деяких місцях почала відклеюватися, то я їїперемотав ганчірковою ізолентою.Старі дзеркала дістаються, а новіставляться. >
Проведення має 3 з'єднувальних дроти:
1. Коричневий — маса, за схемою на точку маси 105.
Схема
2.Червоно-синій підключається до контакту M75as

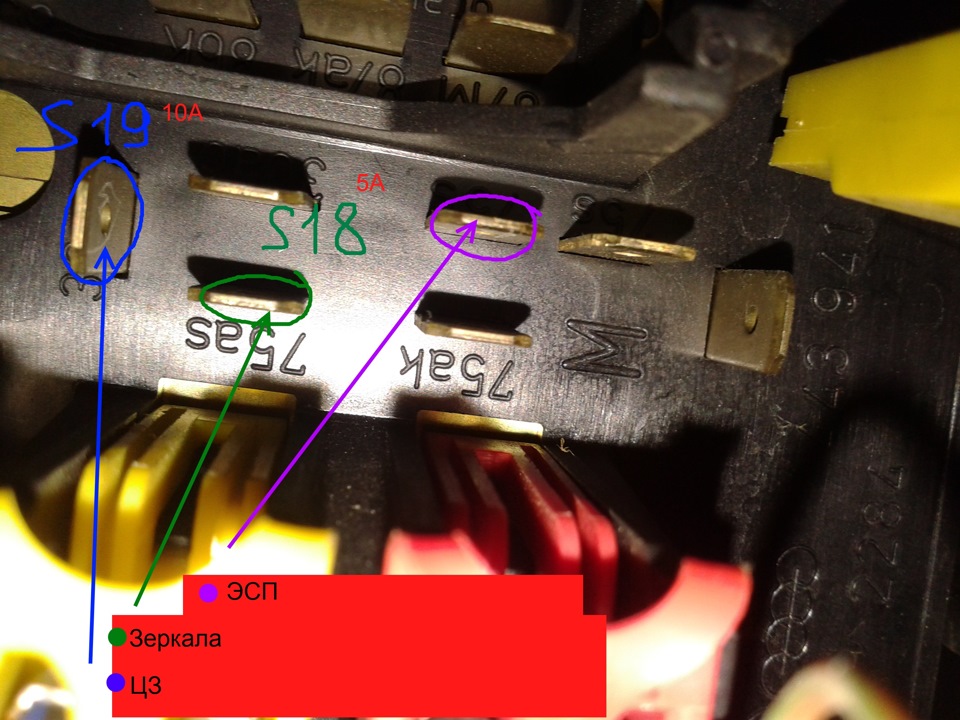

Щиток приладів, внутрішня сторона
3.Білий провід дзеркал підключаємо до білого дроту від коричневогоштекера( великого) якщо він є (штекер на дзеркала), якщо немаєпотрібно доробляти:
Ось до цього білого дроту перерізом 2.5 мм за схемою потрібнодоробити ще один перерізом 1 мм, у мене такого не було білого, явзяв білий провід 2.5 мм і приробив туди.

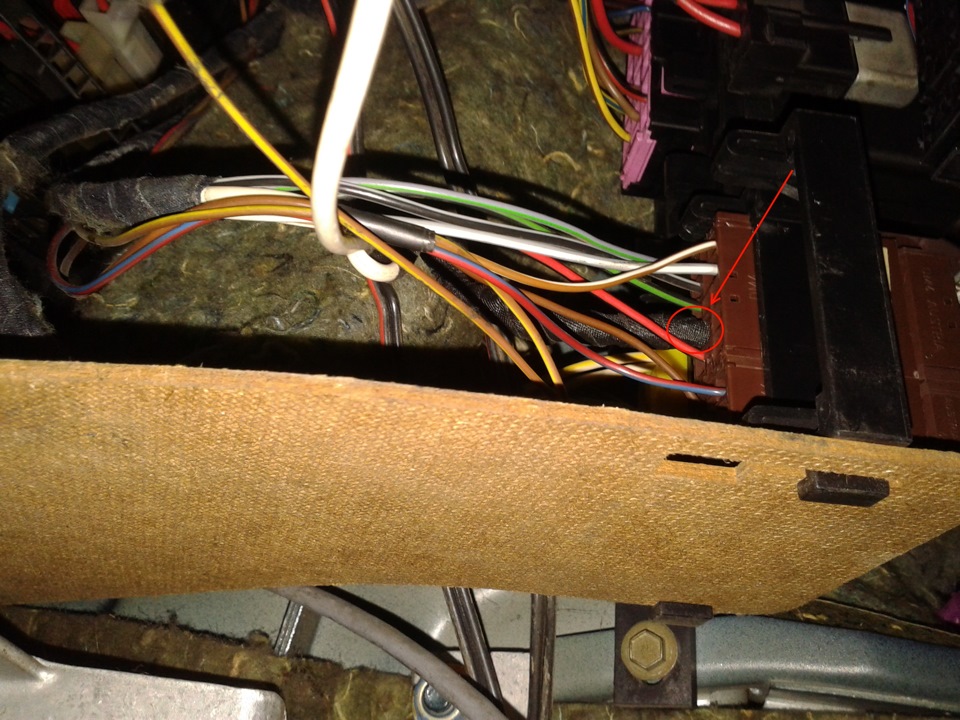

Підключення до проводки дзеркал
У результаті:
При включеному запаленні можна керувати положенням дзеркал.
Коли включити обігрів заднього скла починають грітися вкладишідзеркал.
Дякую за увагу.
