Приладова панель від A4 B5. FAIL

**/

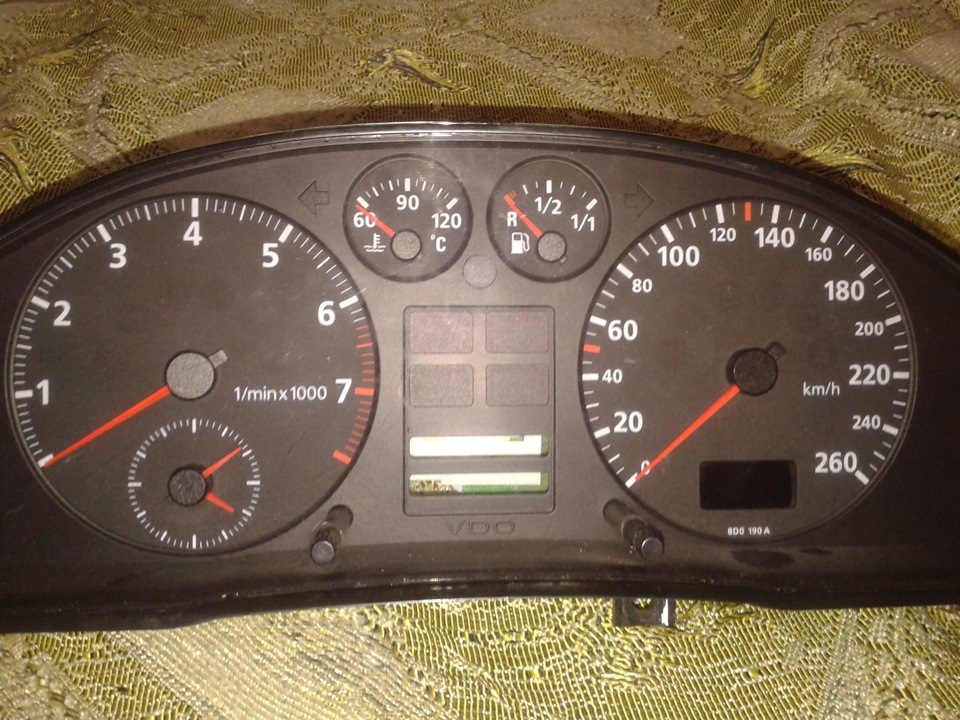

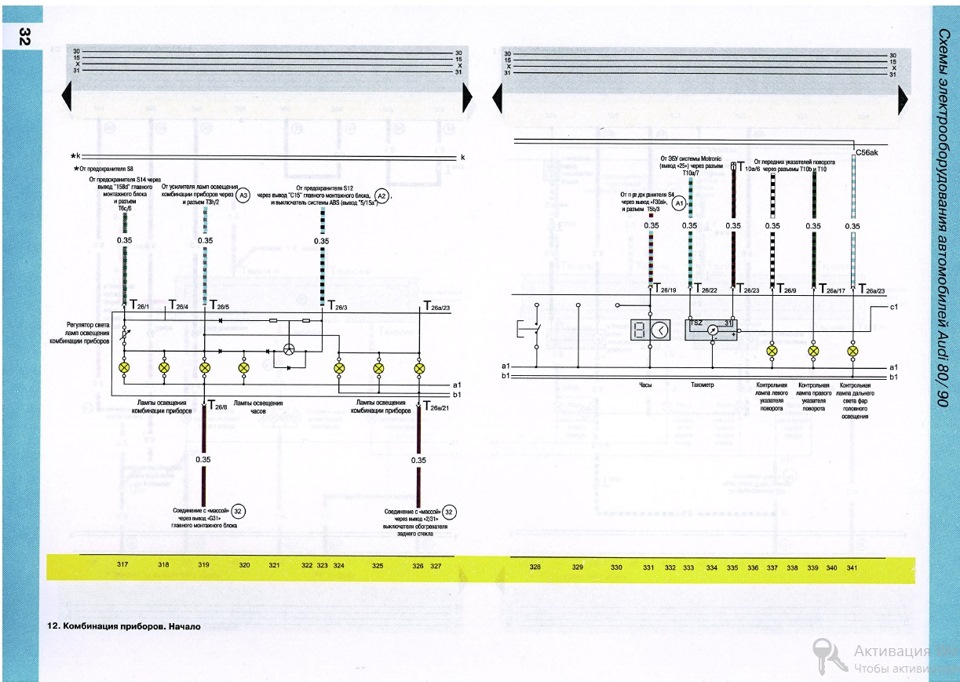

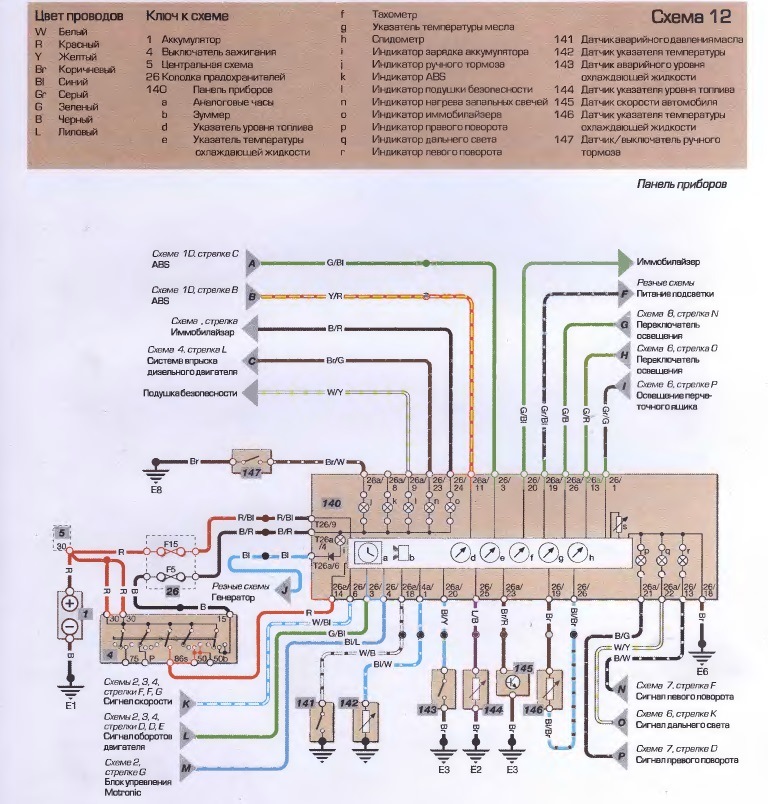

Була куплена нещодавно приладка від А4 з метою встановлення.Тестував її на знятому акумуляторі. Схема приладової панелі A4 зкниги Audi A4 1995-2000 За схемами ауді 80, 1987 року так і незнайшов, брав за 92 і 88 рік і дивився за своїми контактами, булидеякі відмінності і залишилися деякі неточності./90 частина 2

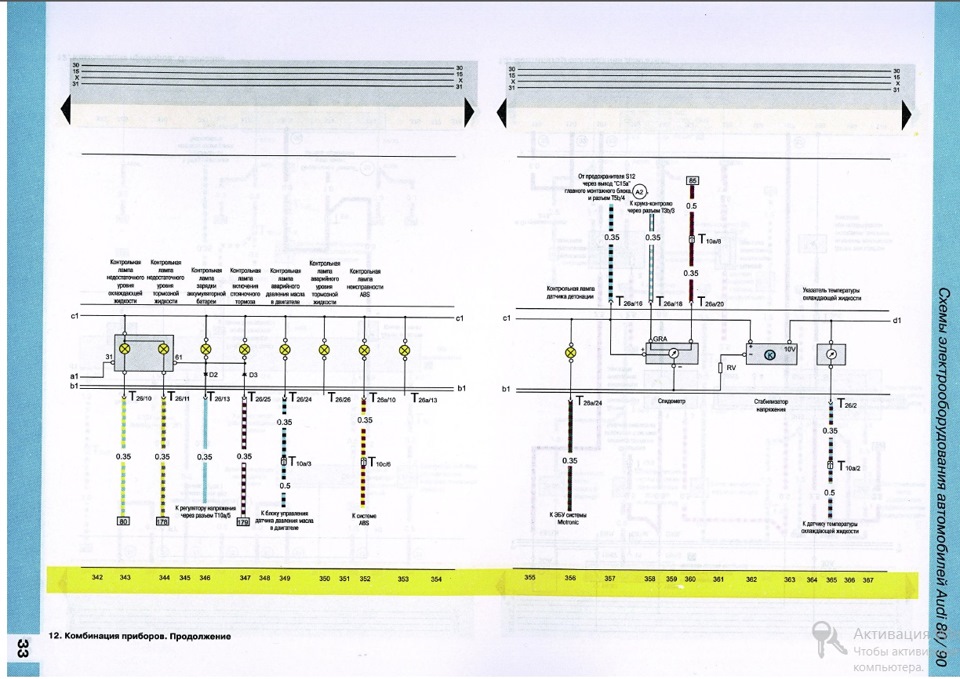

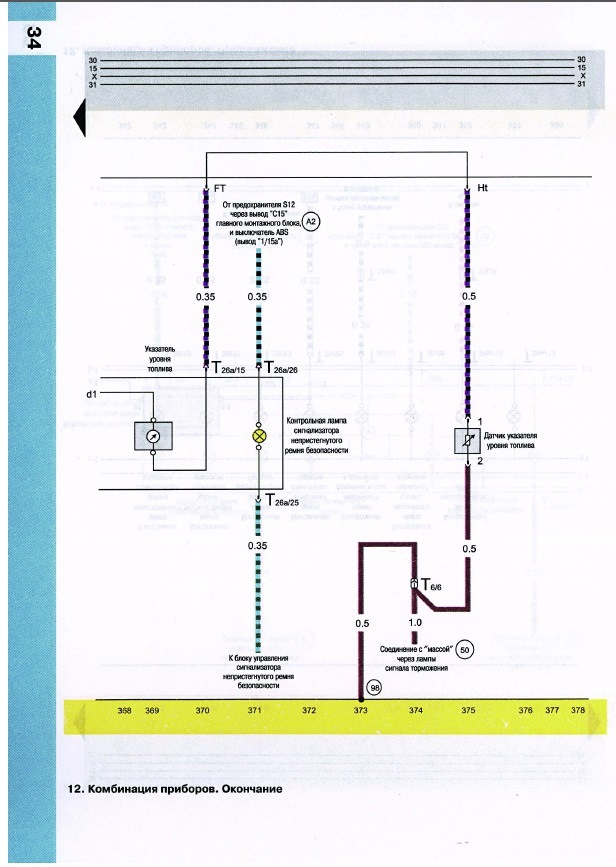

Схема приладової панелі audi 80/90 частина 3
Схеми на DIAKOM-AUTO:
Audi 80 1992 Приладова панель
Audi 80 1992 Продовження, Auto-Check (DIAKOM-AUTO) Audi A4 1996Приладова панель Audi A4 1996 Освітлення (до приладової панеліконтакти )
хотів би її побачити

З того що вдалося:
підсвічування ввімкнулося, правда потім не працювало .
Показники палива/температури запускав через резистор на 51Ом (показник температури був 110, паливо 1/1)
Дисплей спідометра показував пробіг старого авто.
Розібрався з лампами:поворотники, дальнє світло, ручником, генератор, розжарення (хотів туди підсмоктувати), іммобілайзер (кінцівки думав підключити, при відчинених дверях авто з ключикомзагорялося)
> І тоді стало мені цікаво чому підсвічування не горить, аджегоріла. І тут мене поплутало, і замкнув масу на плюс черезприбирання. Результат:приладка не реагує на подачу харчування, от іFAIL. Тепер ось думаю що в ній згоріло, сам "процесор" або якийсьелемент до нього. Складно трохи розібратися через те, що на А4 маєбути підключено. Хоча б фотографії штекера з проводами побачити, щоб знати які піни були задіяні. На цьому перша спроба підключитиприладку від А4 завершується. Також було зроблено багато нотатоквід руки, але їх не став викладати, віть ігну не точна, а як я вжедізнався помилок бути не повинно, вже коли (і якщо) знайду зновупанель від А4 і підключу, то тоді викладу. + 8 годин = досвідустановки панелі, невдалий, але все ж таки досвід) Не такий я думавбуде запис про встановлення приладки, але на жаль.Цікаво почутивашу думку про цю невдалу спробу) Сама приладова панель ширша занашу, буду напевно пробувати цей корпус сточити, щоб він став уторпеду менше. А лампочки красиві там:
Оновлено
Перевірив моторчики температури та палива. Від батарейки 1.2Втемпература 103 на шкалі, бензин 7/8 на шкалі.
Крокові двигуни (біполярні) спідометра/тахометра також працюють.FAIL скасовується: Якщо дати масу на T26/19 (жовтий, 19 пінмаса на датчик температури, то оживає приладка => проблема вланцюзі від T26/18 (маса) до живлення контролера.
< /p>

FAIL Вибухнув стабілізатор напруги. "> Продовження будеколи знайду нову панель приладів.
