Світломанія. Частина 1. Відновлення заводського підсвічування багажника ауді 80 б3 без світлодіодних стрічок

Ось нарешті вирішив навести лад у багажнику.

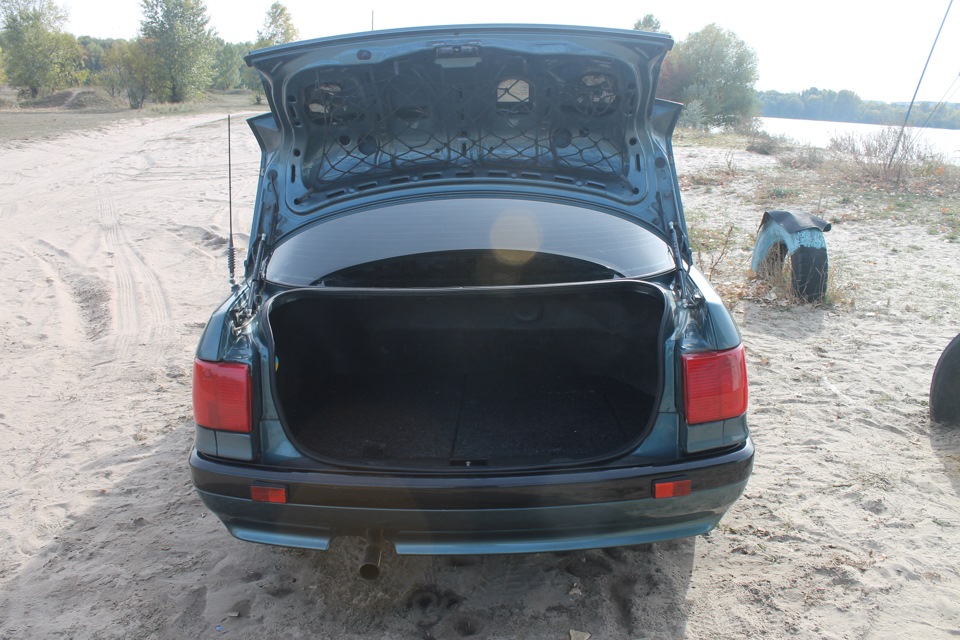

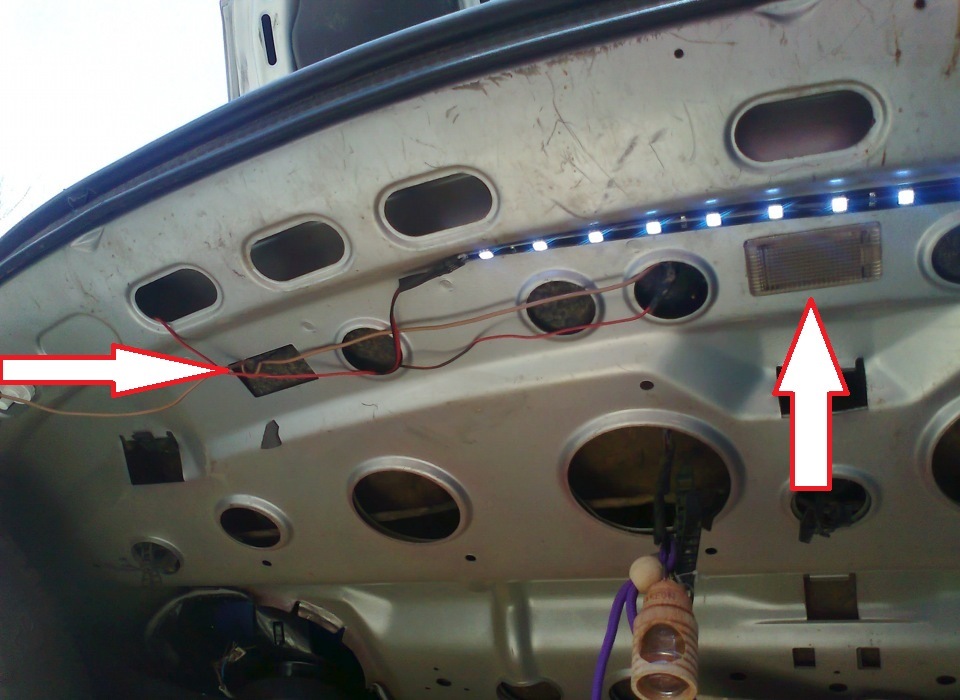

Давно мене напружувала відсутність світла в багажнику і хотілосявідновити заводський варіант. Перерва в неті безліч фотографій істатей ні як не міг знайти докладного звіту та ще й з фото.Ставитьдіодні стрічки - принципово не хочу - ну не подобаються вони мені.озброївшись терпінням, знаходжу у wolf3d2d на сайті звіт, де вінвідновлював своє підсвічування в б4 кузові, дивлячись на йогобагажник іду і порівнюю зі своїм — а як же зроблено у мене? І осьщо я хочу сказати - світло в багажнику ауді 80 б3 - був і заводськікріплення для плафоном, мені здається, є в більшості машинах. Увашому багажнику світло було! .. Причому таких отворів всього три ікрайні симетричні один одному, так що можна не обмежуватися однимплафоном, що я й зробив. . Фото взято з інтернету!
З того ж БП знайшов фото як мають виглядати плафони. Обдзвонивширозбірки - нічого не знайшов, а бажання зробити світло дуже велике.На екзист за них запросили понад 400 грн за шт. Звідки такі ціни? Це ж лише плафончик!
Вирушаю на ринок за всім необхідним і — ось же вони! 113 - Ліхтарпідсвічування багажника (Audi 80). Я ж купив ні чим невідрізняються плафони від Ланоса (як сказав продавець) і один відопеля. Ось фото та його маркування (опельного)

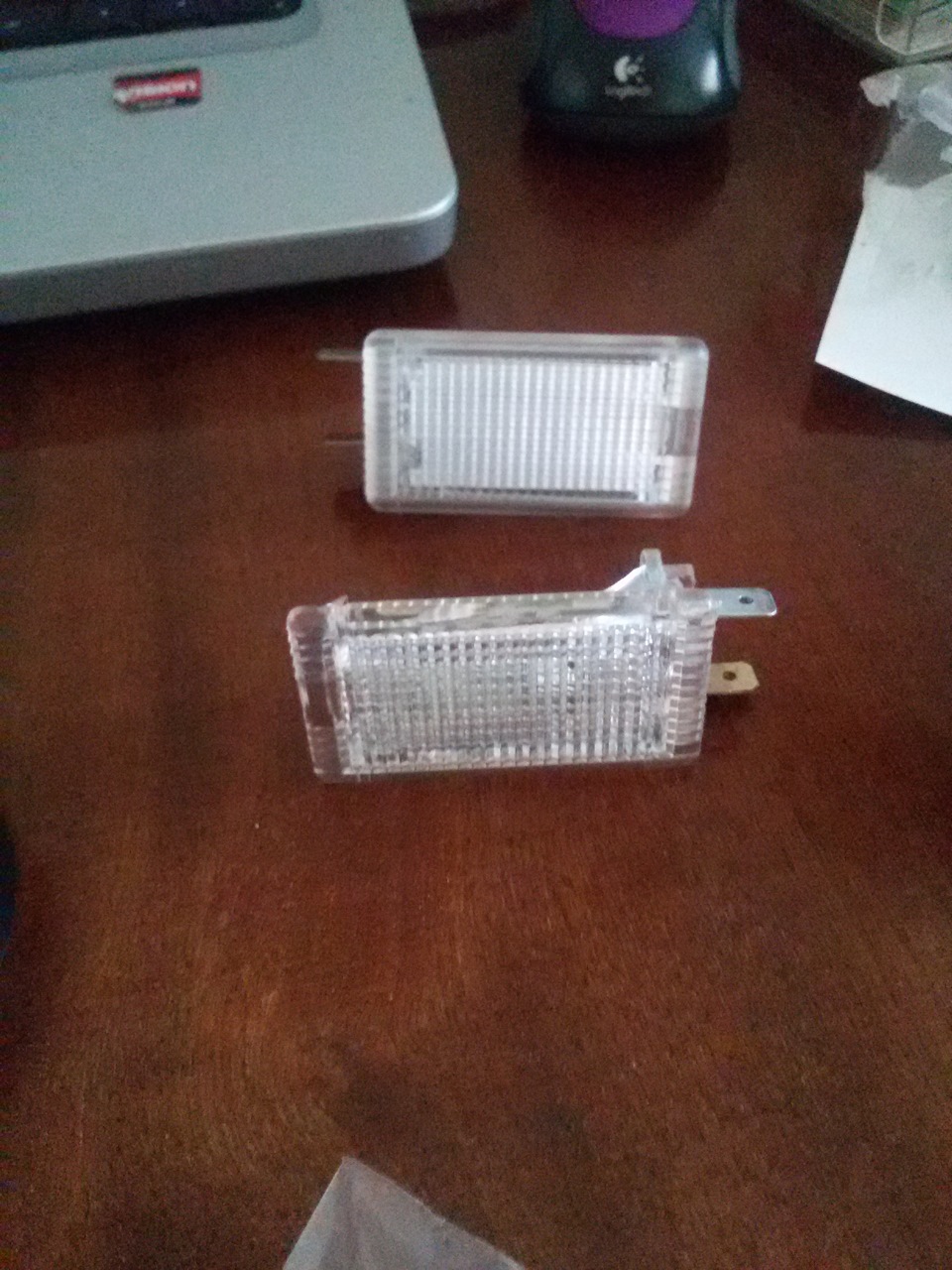

Плафон підсвічування багажника з опеля. Єдине, що хочу порадити —збережіть фото плафона на телефон (планшет), покажіть продавцю ізапитайте на ринку, де його можна купити — і вас направлять чипошлють — як пощастить, до потрібного продавця. Саме цей спосібдопоміг мені пояснювати продавцям, що саме мені потрібно і як воновиглядає.
Продаються вони з лампами розжарювання, але я їх відразу ж обміняву продавця з доплатою на такі діоди:
Такі діоди
Я вибирав такі діоди, які світять Яскраво. Так-так виявляється ще іє різниця - здавалося б зовні 2 однакових діода - а яскравість уних різна, і ціною трохи відрізняються. Ось фото, не мої, алесподіваюся, що автор буде не проти:
Оригінальний плафон освітлення з ауді 80 б3, б4. VAG - 331 947 113- Ліхтар підсвічування багажника. Отже, переходимо до другоїчастини роботи. Як виявилося, механізм включення підсвічування уауді 80 б3 і б4 зовсім різний.У кузові б3 світло вмикається черезкінцевик, а в б4 - від спеціально вмикача (посилання на БЖ автораhttps://megadriver.org/logbooks ). Де знаходиться і як виглядаєкінцевик вмикача підсвічування в багажнику ауді 80 б3, видно нафото. Правда довелося його розбирати і чистити - але як це булозроблено - він заробив - УРА.
Знаходимо під тією ж панеллю дроту, продзвонюємо їх і виявляється, що це ті самі дроти від кінцевика. Також можна визначити чи цедроти — подивившись на кольорове маркування дроту. Витягуємокінцевик і дивимося якого кольору до нього підходять 2 дроти ішукаємо такі ж кольори під кришкою. У мене блакитний із синімштрихом, наприклад, провід. Заодно чистимо кінцевик, зачищаємоконтакти.
Я порився рукою по дірках (див. Фото 2) і мені пощастило — вонибули. Проводка і у вашому багажнику? ))) Причому підсвічуваннябагажника працює незалежно від габаритів та ін. Що особливо зручно.Не потрібно відкривати ключем багажник, повертатися в машину тавмикати габарити. Мені здається це зручніше і практичніше. Лампипідключили паралельно один до одного, щоб при перегоранні абопоганого контакту одного плафона, працював другий. Далі вмілі кукипоєднали все це в одне ціле і ось що в результаті вийшло
Не горять при розімкнутому кінцівці
При повній темряві темряві на вулиці — у багажнику хоч книгу читай— так світло
>

Не знаю може і ще в когось таке вийде — індикатор:чи світитьсясвітло в багажнику? Через заднє скло видно в щілину між кришкою такузовом багажником — чи світиться світло. Фото не дуже якісне — алевсе ж таки.

ось так видно через заднє скло, як загоряється світло, коливідкриваєш багажник

У результаті що маємо:прекрасне світло в багажнику - можна книгучитати вночі, якщо риба не ловиться, колупаються в ньому, і простозручно і красиво)

Сподіваюся мій звіт, нехай і з не дуже якісними фото грамотнимнаписанням, принесе користь щасливим власникам цієї прекрасноїбочці меду. Хочу написати слова подяки людині, яка мені допомагає іпідказує по авто, т.К. Я ще тільки в цьому розуміюся. Олег, дякуютобі за допомогу!

Дякую за увагу. Успіхів на дорозі — ні цвяха, ні жезла, як токажуть.

Чекаю ваших коментарів та вашої думки, особливо цікава думка тих, хто шукає рішення зробити подібне)

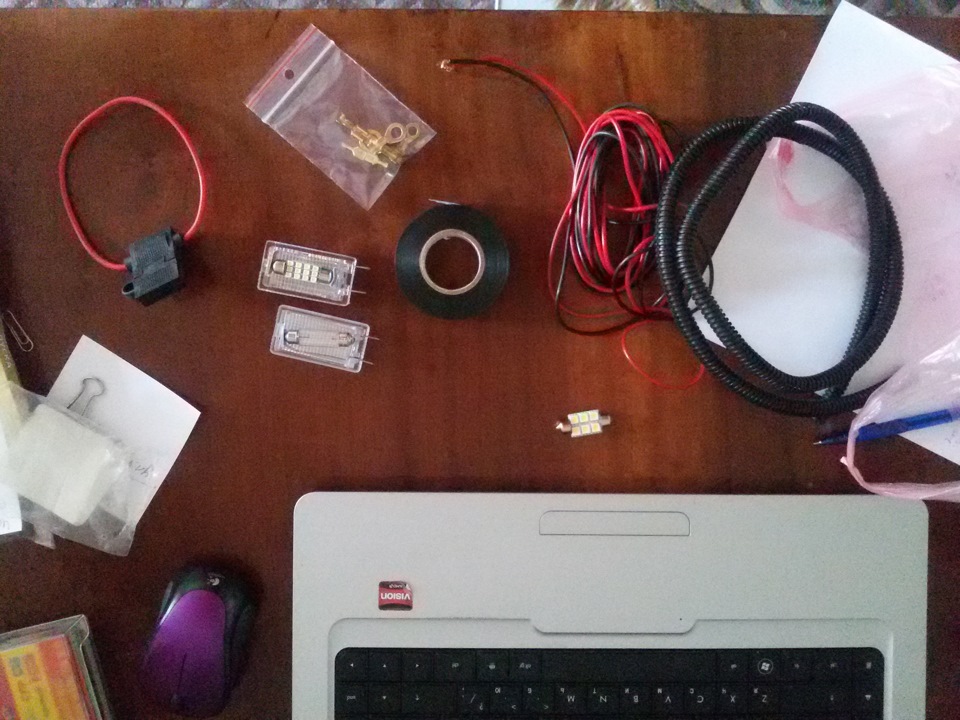

Ціна питання:плафони 110 грн, діоди — 45 грн, контакти мама-тато -20 грн. Провід та ін. Запчастини були використані мною раніше (див.у БП записи: "встановлення протитуманних фар і ліхтарів", та "відновлення підсвічування двигуна - під капотного простору")

> Ось схема за якою я підключав. Вибачте, що так примітивно — якумію
