Колгоспна (самодельна) нижня частина / половинка ручки ЕСП дверей водія на ауді 80 б3 1.8 UA 89

**/
Вітаю у своєму БЖ
Сьогодні поділюся досвідом саморобної нижньої половинки ручкиелектро скло підйомника.
>

Давно вже стояли ЕСП, і очі муляла дірка в карті водійських дверей, але всі якось руки не доходили довести до розуму, і зараз вонавийшла так собі, але естетика в тієї частини не така важлива іпрактично не видно, тому погнали. Ось звіт про встановлення ЕСП, якщо раптом хто не пам'ятає Установка та підключення електросклопідйомників ЕСП на ауді 80 б3

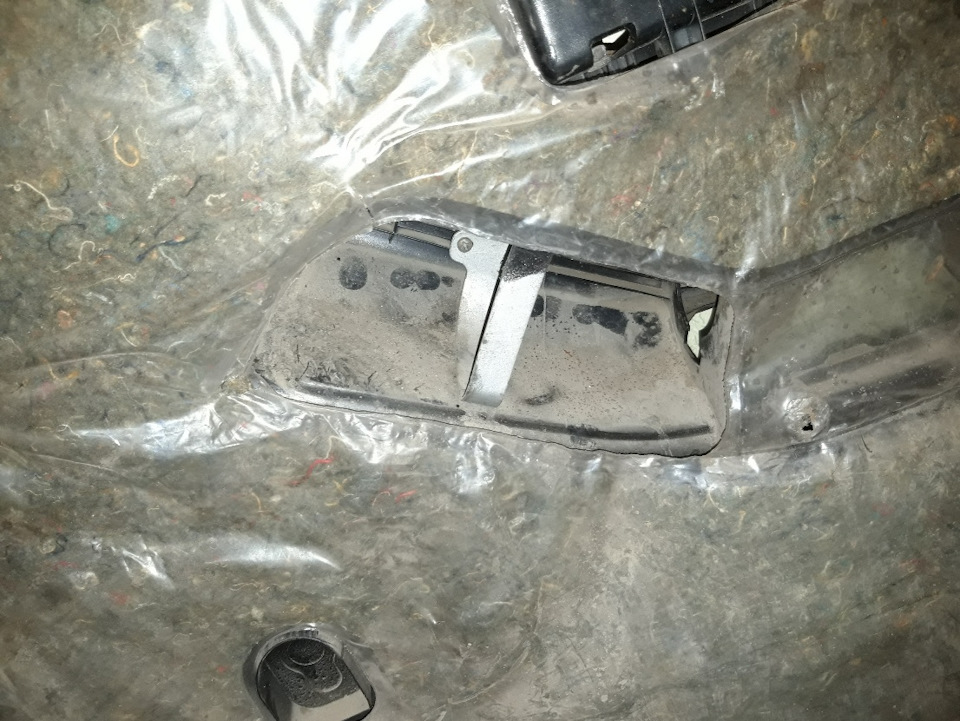

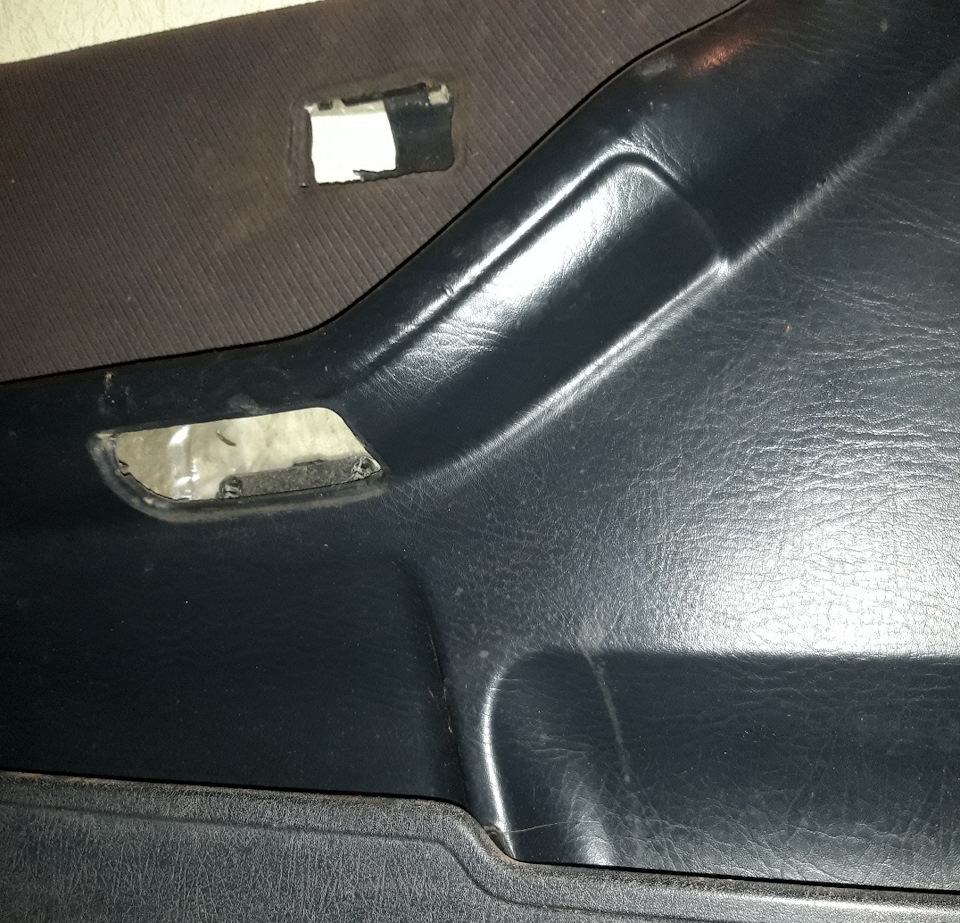

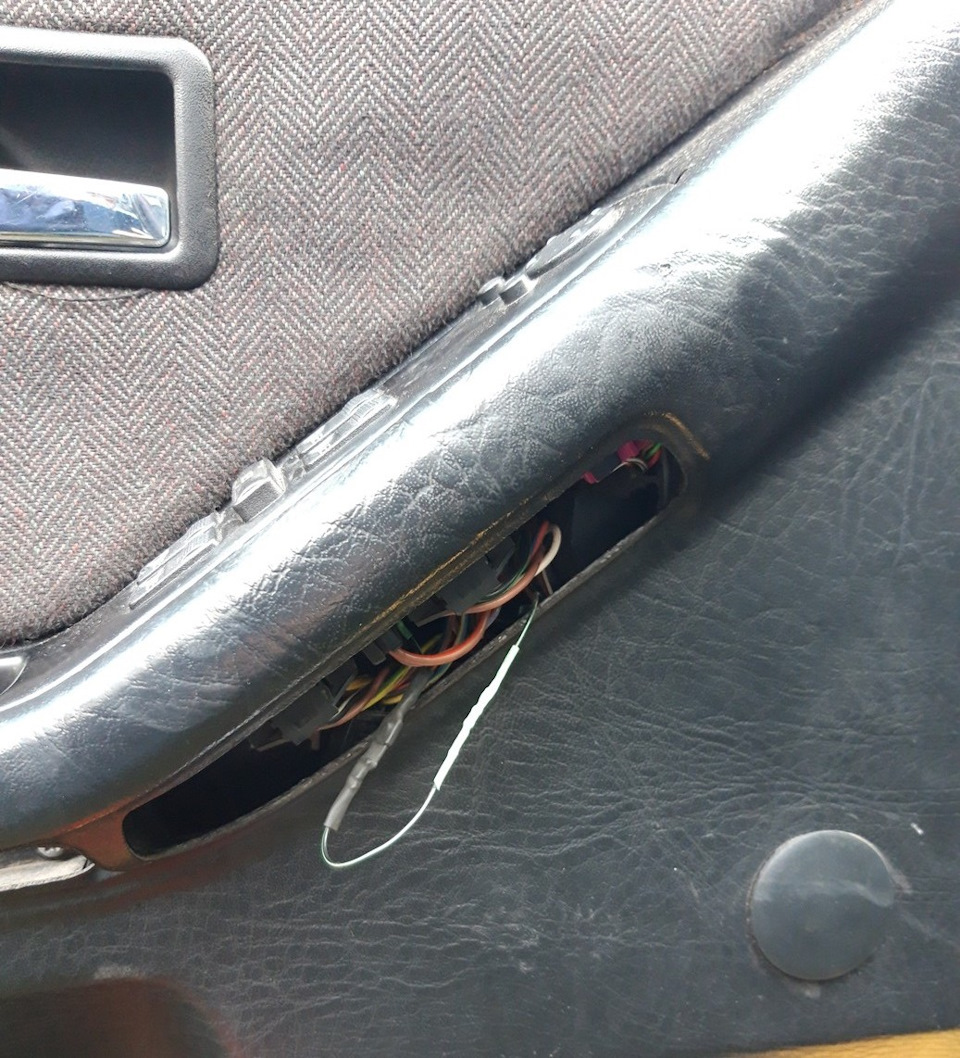

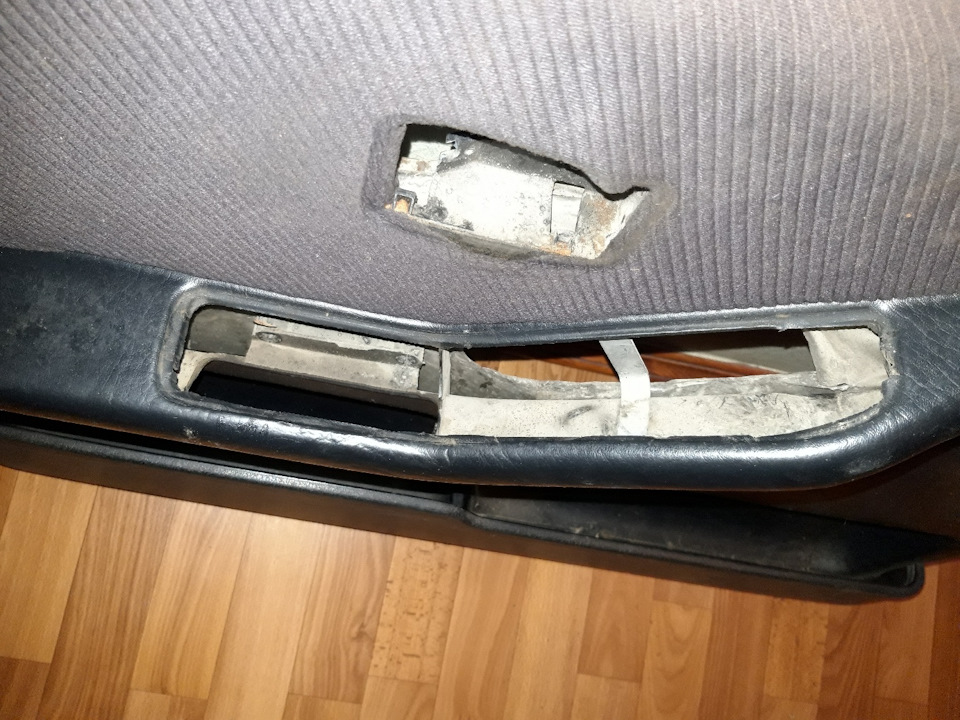

От такий незакінчений вигляд має водійська ручка:В оригіналі, на тіб3, де ставилися заводу ЕСП, були встановлені карти, де нижнячастина була закрита, щоб не було видно проводів:Як видно на цихтрьох фото — на карті лита заглушка. Була така карта підреставрацію (70% кріплень не було, тріщини, відрізняєтьсяганчірочкою і малюнком та кольором). Вона довго простояла набалконі, і я зрозумів, що займатися нею я не буду)))
>

Тому вирішив сКолгоспИти нижню накладку водійськоїручки двері ауді 80 1.8 UA 89"

Ідея саморобної ручки була підглянута на Драйві.

Для цього нам знадобиться нижня частина водійської ручки двері змеханічним склопідйомником.

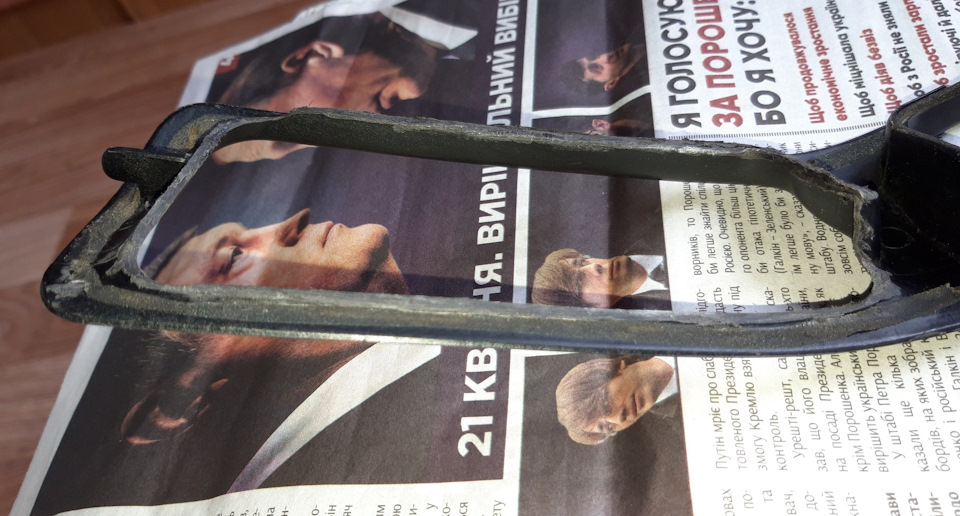

Як вона виглядає я думаю всі знають )) Далі хто на що здатний, обрізаємо зайвий пластик, що б нічого не заважало щільнійустановці. У мене Вийшло ось так:Фото якось не вийшло що б чіткобуло видно що залишилося. У двох словах — той бік, що йде ближче додверей, зрізав весь пластик під основу. З боку, яка ближче досидіння — % 50 зрізав. І так ручка максимально щільно прилягає доверхньої частини, нічого не заважає і не впирається, далі справа замалим.

Листове скловолокно, яке продається в автомагазинах для ремкомплекту, підганяється за розміром ручки обрізається і наЕпоксидку приклеюється.

< br> Перед нанесенням я давав епоксидці мін 15 постояти, щоб вона схопилася і стала більш густою, т.К. Рідка вона дужетекуча і весь час "тікає" не туди. Спочатку приклеюється один шар, наносив і по краях і злегка по центру. Після повного висиханняприклеїти другий лист скловолоконної матерії на всю поверхнюпромазавши епоксидкою. Потім 3 і 4 шар за тим самим принципом:

У результаті 4 шари епоксидки + склотканина:Звичайно можна було і 2шари склотканини, але мені як то здавалося що буде мало і вийшовкрай так собі - "не естетично". Останній шар заливав побільше щобприховати нерівності поверхні. На внутрішній бік теж залив побільшеепоксидки, щоб вітер не задував через щілини в салон))) Післяповного висихання, наждачкою різної зернистості зрівняв краї, прибрав зайве. До ідеально рівної поверхні не доводив — булоліньки, і не бачу сенсу. Знизу не видно. Знежирив поверхнюантисиконом і пофарбував у 3 шари чорною фарбою:У результаті, гладенька поверхня не вийшла у мене і в результаті готовий варіантНижньої накладки водійської ручки двері з ЕСП ауді 80 б3 1.8 UA 89"виглядає ось так:

<
Також по внутрішній стороні, так мені стикаються обидві сторониручок — проклеїв ганчірковою ізолентою, типу антискрип вийшов) Фотоне зробив. ЕСП:Плюс 12 В на підсвічування кнопки блокування задніхЕСП взяв зі штатної проводки (прикрутив проводок) підсвічуваннякнопок ЕСП і завів цей плюс окремим дротом усередину.А маса вже є вштатній проводці на цю кнопку.На провід припаяв резистор, щобсвітлодіод не перегорав.Клему мама-тато поставив для зручностізняття/встановлення карти дверей.

< p>
З одного боку прикрутив на штатне місце, і з другого боку закрутивсаморіз, т.К. Вона "гуляла":Як-небудь у вільний час можназаморочитися і зробити замість саморіза, отвір під болт і поставитиметалеву платину з різьбленням ... За типом таких як в машиніприкручений внутрішній поріг під заднім сидінням

Ось так виглядає підсвічування кнопок ЕСП і джойстик дзеркал.8.01.2020
Км на момент встановлення 332061

На цьому можна поставити жирну точку в установці та підключенні ЕСПна ауді 80 б3 1.8 UA 89" До цього:
Фарбування водійської ручки під електроскло підйомник
Заміна підсвічування кнопок ЕСП
Розбірка (часткова)/чистка/заміна мастила задньогоелектросклопідйомника (еСП) ауді 80
Розбірка (часткова)/чистка/заміна мастила передньогоелектросклопідйомника (еСП) ауді 80
Підсвічування кнопки (джойстика) регулювання електро дзеркал ауді80 б3 1.8 UA 89'
Установка та підключення електросклопідйомників ЕСП на ауді 80 б3На сьогодні це все. До зустрічі в наступних записах у моєму БЖ.

Усім добра та удачі на дорогах.
