Вітаю у своєму БЖ

Дата роботи 02.05.2020

<
Давно мені не давала спокою кнопка коректора фар, яка єдина напанелі не підсвічувалася. .

На Драйві знайшов пару звітів, які мені припали до душі.Я їх нерекламую, а просто кажу, що мені вони якось ближче і як меніздалося при такому методі - менше мороки.Але як кажуть - на смак іколір фломастери різні.

Заміна світлодіода в кнопці коректора фар .2
Ще один варіант

Багато про розбирання розписувати не буду – у цих трьох посиланняхє детальні фото, тому момент розбору кнопки — я пропускаю .

На розбірці знайшов таку ж кнопку, як у мене, так би мовити дляексперименту. Одну)))

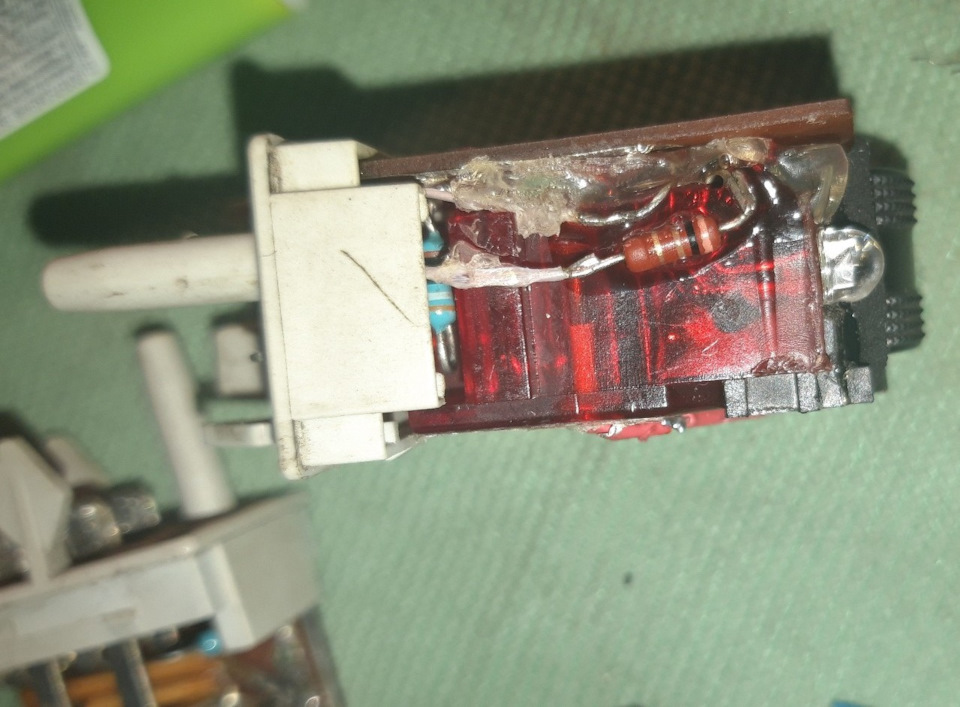

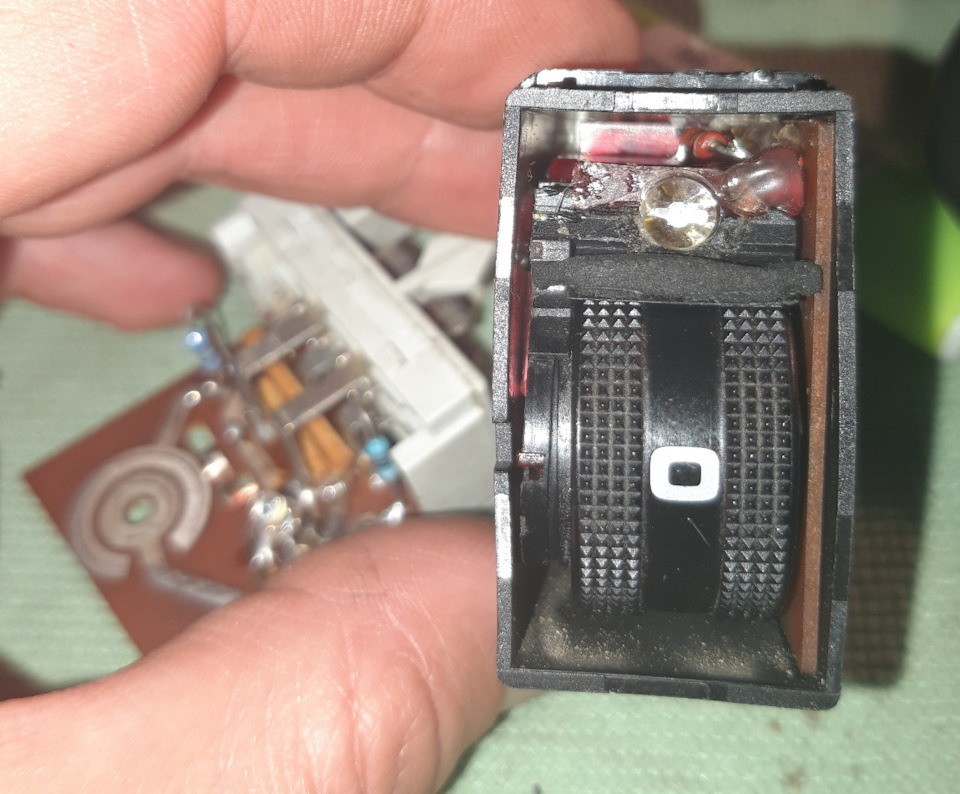

І яке ж було моє здивування, коли я розкрив кнопку - а там вже єдіод, і як показала перевірка - він працює, і зроблено толково:Щож, якщо так пощастило – тоді залишилося тільки зробитипідсвічування самого коліщатка.

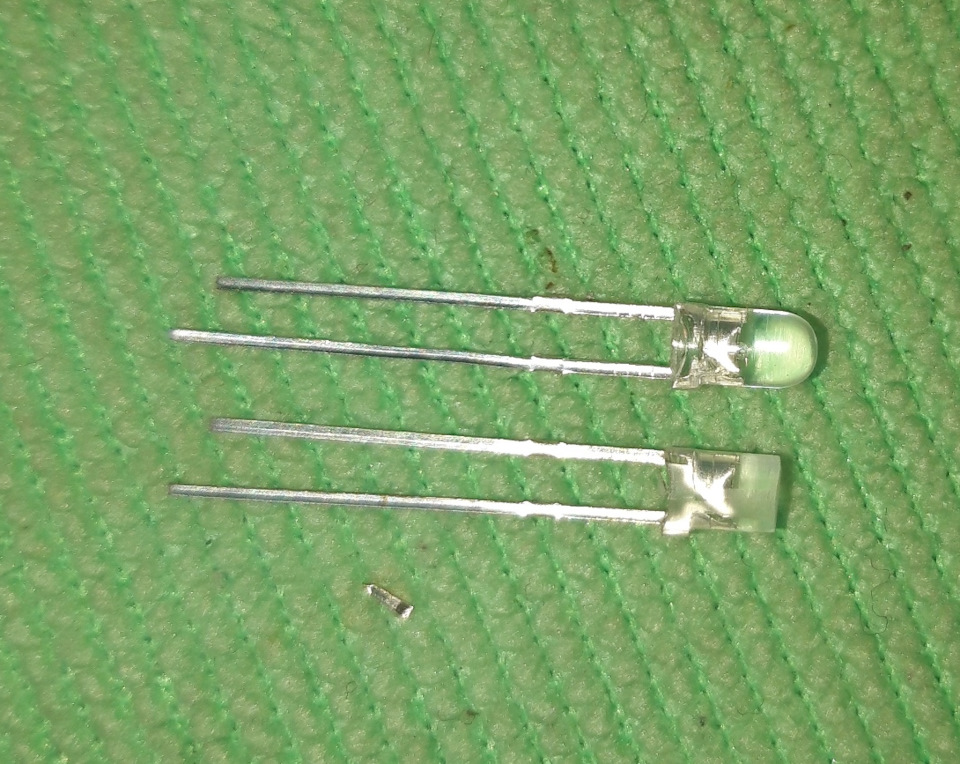

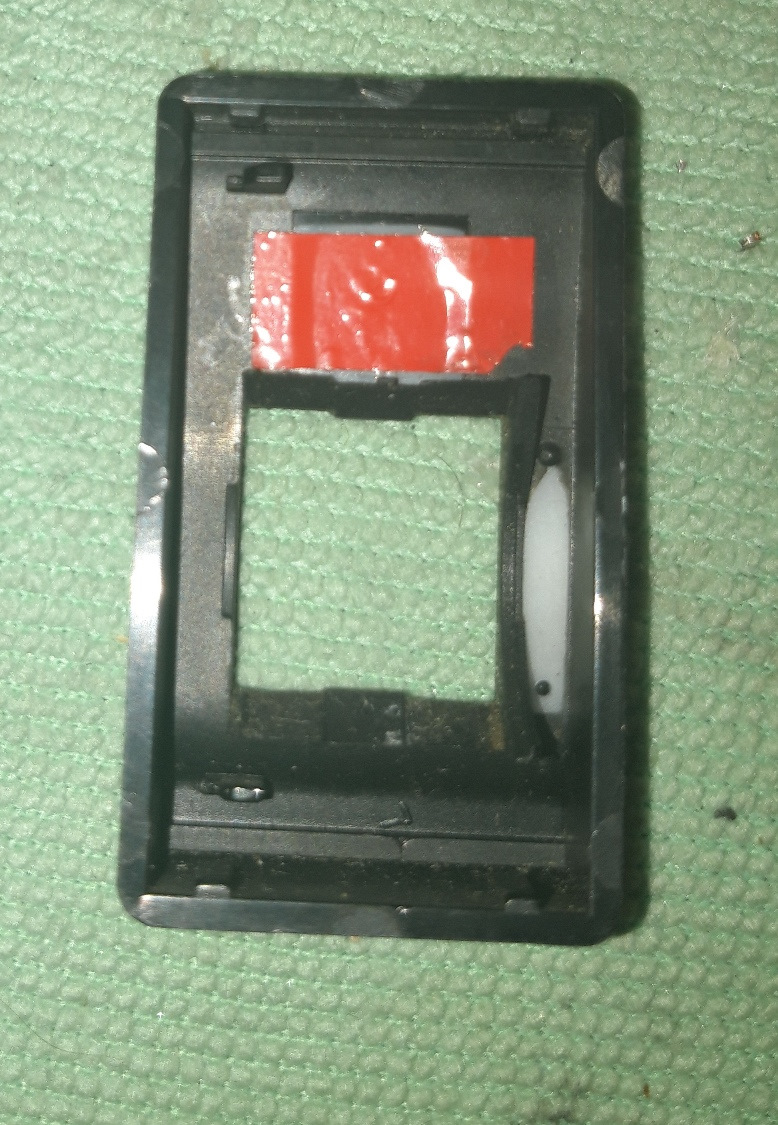

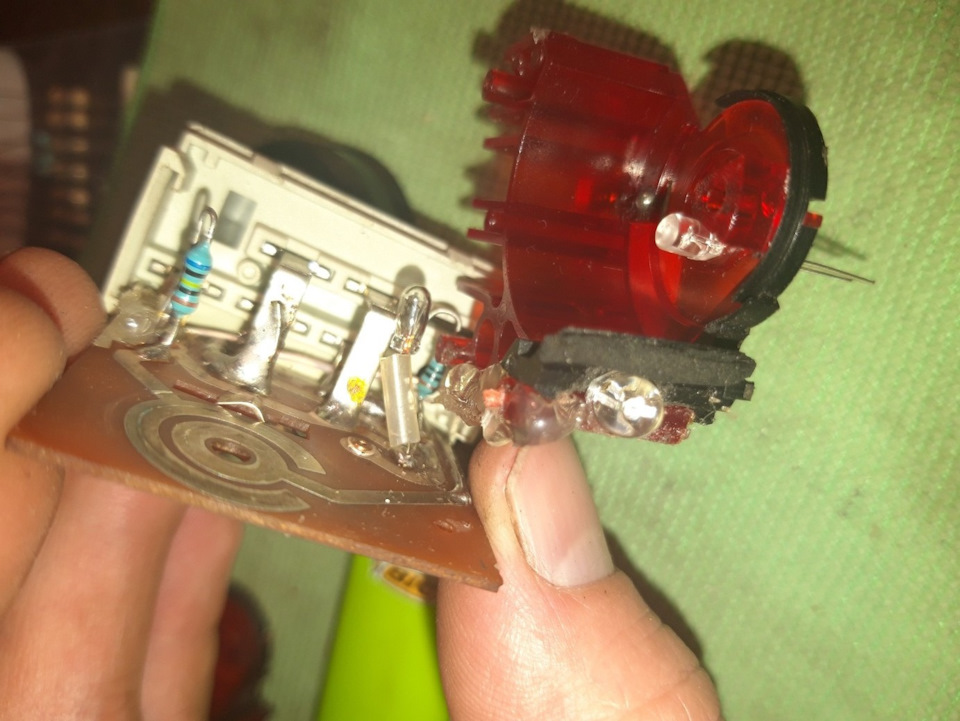

На ринку купив червоні діоди 3*5 мм 12В. Сточив дрібною наждачкоюна діоді площину, щоб діод розсіював світло, а не «бив» однієюточкою:При подальшому розтині виявилося, що всередині стояла щеоригінальна лампочка. «Підвів» діод до коліщатка, зробивши гарячоюголкою маленькі отвори:Підключив, дотримуючись полярності і зібравусе у зворотній послідовності. Діод припаяв через резистор 1.1 кОм, які використовував під час підсвічування кнопок ЕСП:

і пішов перевіряти в машину:

<
Діодне підсвічування блоку управління піччю

На наступний день було зроблено підсвічування блоку печі, насвітлодіодній стрічці.
>

Ось так виглядало підсвічування на момент заміни:

На Драйві багато звітів, що ставлять підсвічування у вигляді платина блок пічки, але в Україні я не знайшов такої плати, томунайпростішим способом зробити підсвічування блоку управління піччю– використовувати діодну стрічку.

Ідея запозичена з цього звіту >

Тити

Дякую, автору.

З зворотного боку накладки пічки йде розсіювальна пластиначервоного кольору:

Що б світло було рівномірне – білу фарбу треба забрати. Зновудрібна наждачка, без фанатизму та глибокого поліруванняпастами…Пробував організувати підсвічування без зайвого демонтажудеталей, але не виходило досягти рівномірного підсвічування покраях накладки. Довелося обламати крайні кріплення. Що прибрав –обвів кружками, і позначив полярність:Знадобилося близько 35 смдіодної стрічки з Білими діодами. Якщо ставити стрічку з червонимидіодами – то синя точка світиться не буде!
Зібрав усе на місце, підсвічування рівномірне по всіх ділянках. Нателефон не вдається сфоткати нормально, чомусь віддає жовтимкольором, а не червоним. У результаті підсвічування видно навітьвдень, підсвічуються трикутнички на крутилках:Запчастини нафото:893190
На сьогодні це все. До зустрічі у наступних записах у моєму БЖ

Усім добра. Успіхів на дорогах. 36.6 Вам

Ціна питання:50 грн Пробіг:335820 км
