Продовжую працювати над комфортом у салоні і в цьому записі я хочуподілитися своїм підлокітником, який я зробив для ауді 80 б3. Ідеяпідлокітника виникла у мене давно, тому що права рука вічно«висить» і якось не комфортно.Багато часу витратив на те, що бвизначиться між Стоком та Колгоспом. Тому було вирішено зробитисвоїми руками багатофункціональний, зручний та практичнийпідлокітник.Багато переглянув тим на Драйві і вирішив зробитисобі.Хочу окремо подякувати своєму другу Андрію, за підтримку тадопомогу.На скільки це у мене вийшло – судити Вам))) Мені особистоподобається… Це ще не кінець, потрібно знайти людину, яка вся цясправа красиво обшиє шкірою./p>
Мета: Зробити підлокітник з двома портами USB - для зарядкирізних гаджетів:мені - т.К. Часто їжу з навігатором на телефоні, передньому пасажиру та окремо заднім пасажирам. Також у підлокітниквирішив встановити підсклянник.
Ось чим укомплектовуватиму підлокітник:
1. Підсклянник --- 65 грн
2. Є багато варіантів китайських виробників, але т.К. Мій другАндрій погодився мені зробити зарядку, то впроваджувати її будув:
«Оригінальна декоративна заглушка від Ауді VAG 893 941 515»--- 2 шт --- 2*25 грн = 50 грн
3. Кнопка з підсвічуванням, що відповідає за подачу живлення напорти USB --- 30 грн. По мережі бачив таке фото – але на розбиранніне знайшов(((:видно що з хюндай, але за номером на кількохрозбірках мені сказали що такого не буває, тому довелося шукатиінший.)

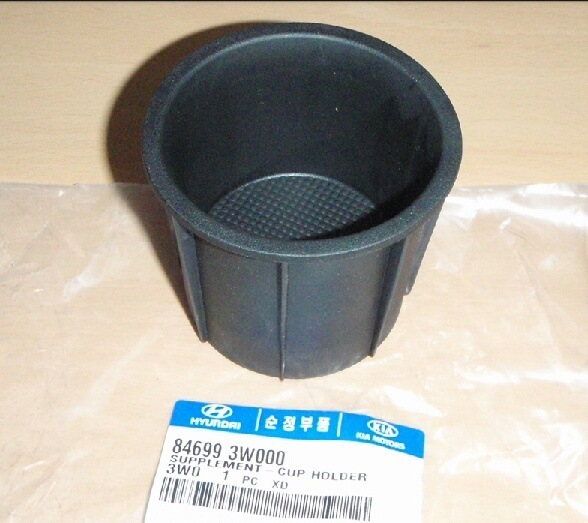

Ось такий від Хюндай, але на розбірках його немає (((

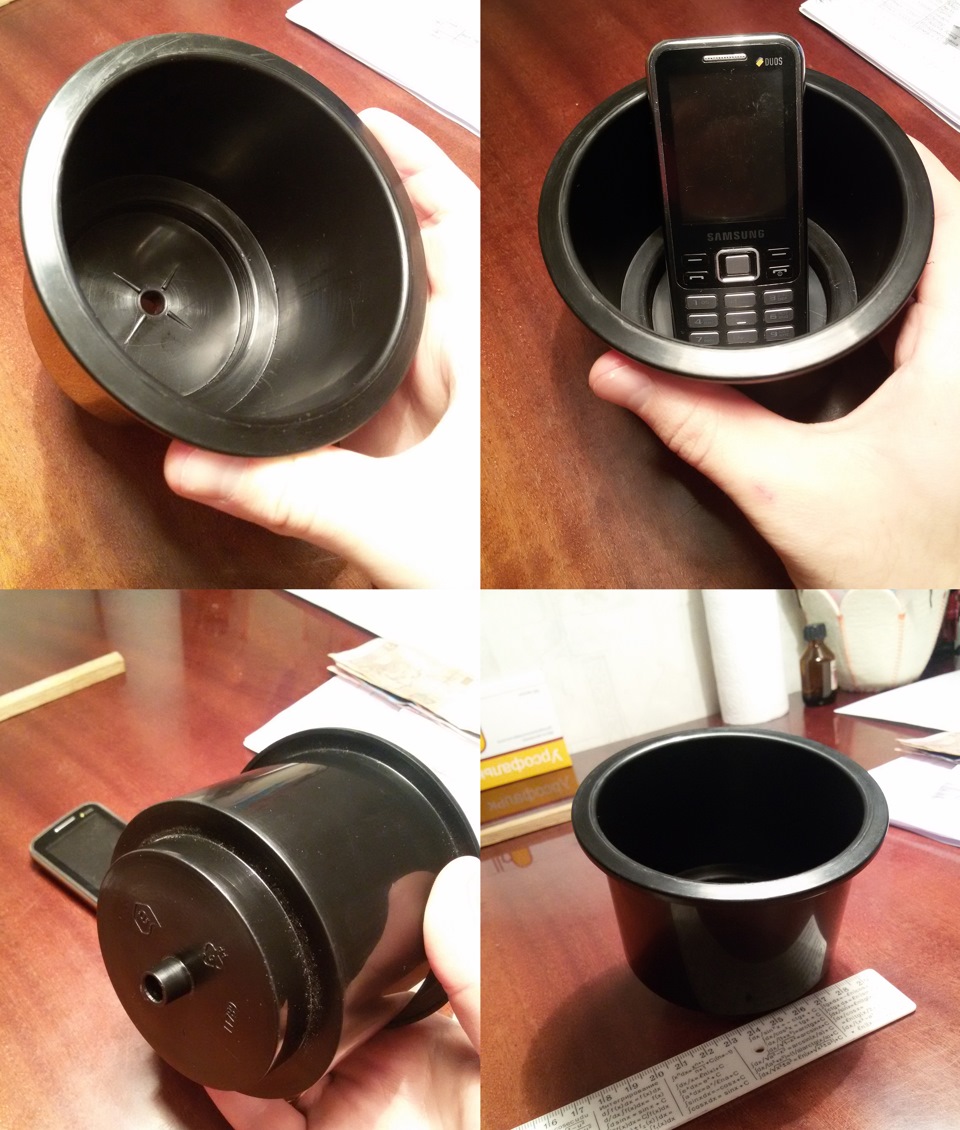

1. Я знайшов ось таку склянку:

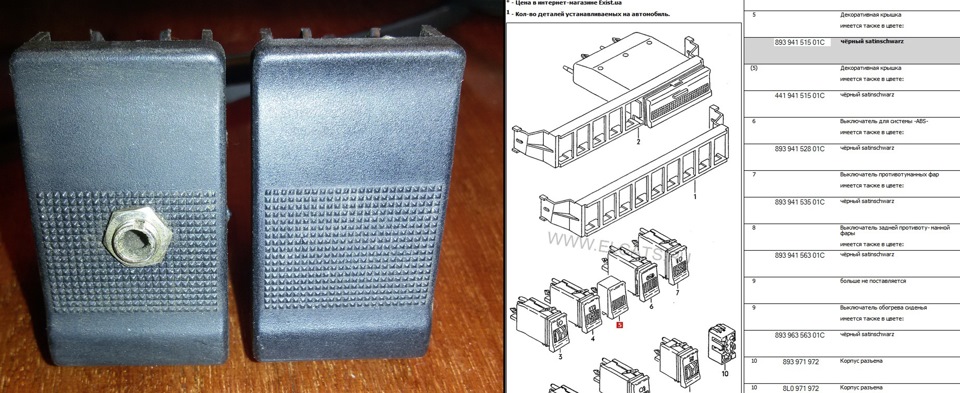

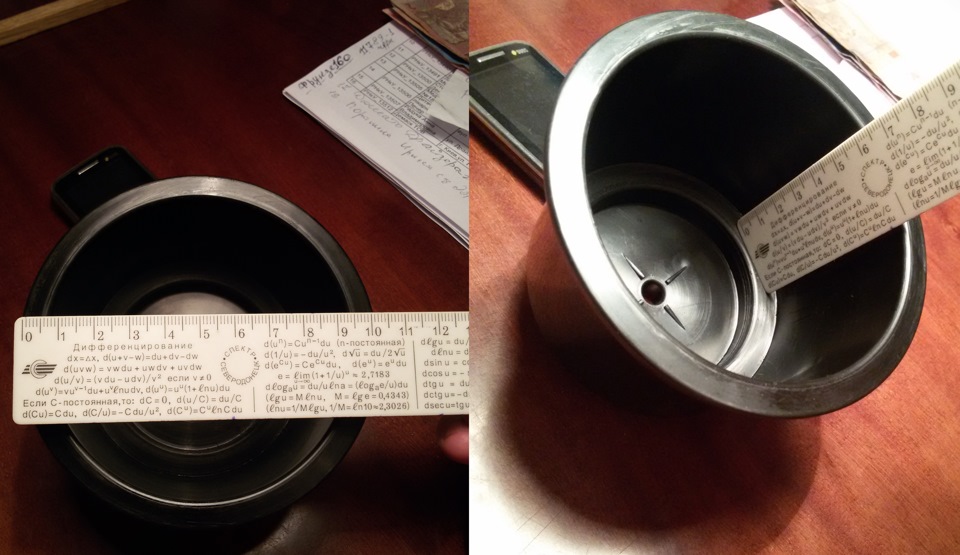

1. Його розміри:2. Декоративна заглушка від Ауді VAG 893 941515

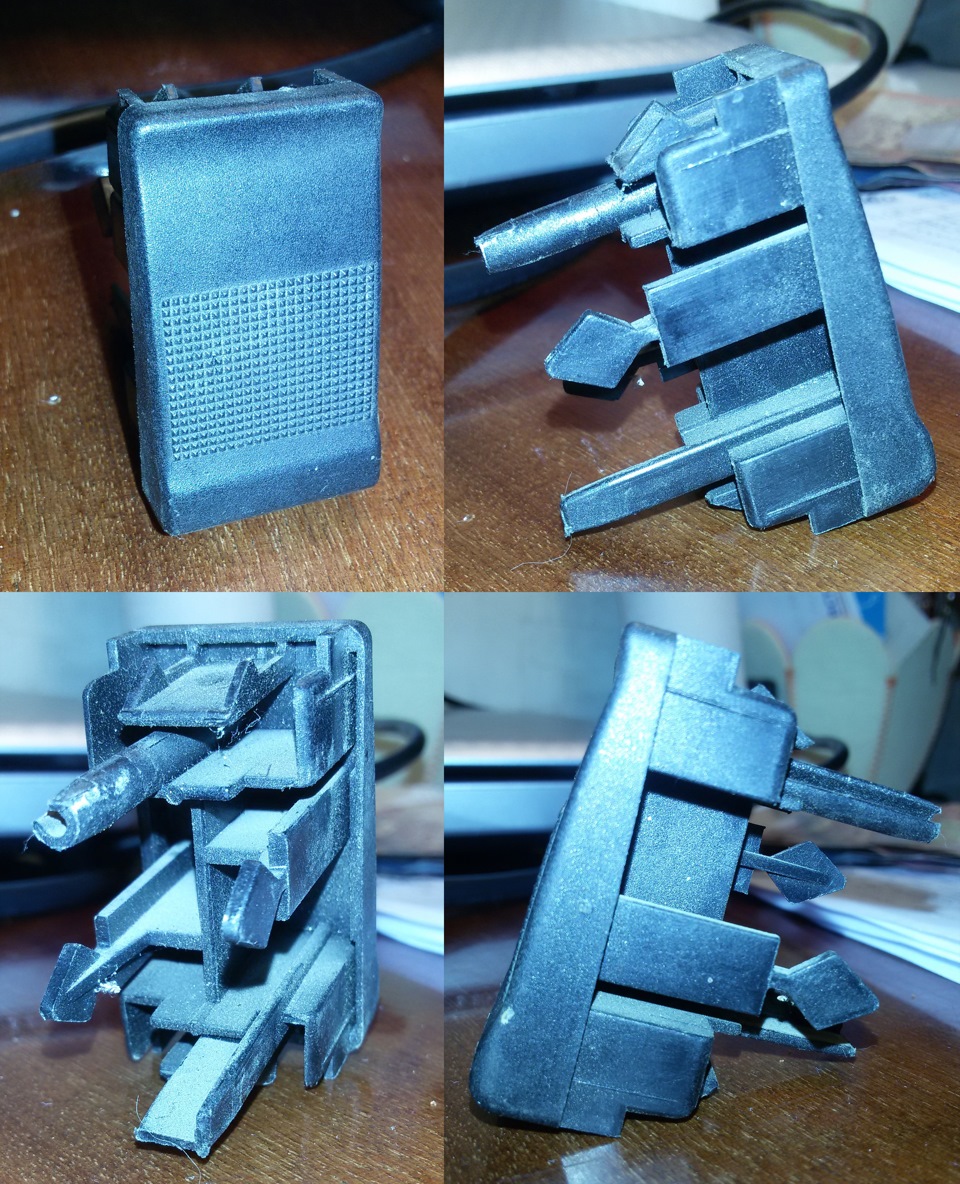

Дві заглушки для переднього та заднього пасажирів
VAG 893 941 515< Отже, визначилися з тим яким буде підлокітник ічим буде укомплектований, переходимо до дій.
Перше, що вирішив зробити - це макет., і кілька годин вільногочасу.
сам процес виготовлення
в тунелі
Те, що вийшло в різних ракурсах
Надбудова з «відсіком для дрібниць»
У процесі виготовлення були зроблено зміни у підлокітнику, томумакет від дійсності відрізняється. Макет викладаю — може комусьстане в нагоді…
Після того як макет зроблений — переходжу вже до виготовленнякаркасу з OSB плити. Для цього потрібно зняти тунель. Зняття тунелюв audi 80 b3. Інструкція з фото ***
Все що потрібно для зняття:головка на 8 і плоска викрутка. Тунелькріпиться трьома болтами:один знаходиться попереду (під вставкою), два інших під заднім прикурювачем. Для того, щоб тунель витягнутичерез ручник, потрібно зняти рукоятку ручника, а саму обшивкузнімати не потрібно. Акуратно, потихеньку та тунель у мене в руках.По фото думаю все зрозуміло:
П. С. Встановлюється тунель у зворотному порядку.****************************** *********************
***Нижня частина підлокітника:*** Після того як тунель знятийрозбираю картонний макет і переношу розміри на OSB плиту, вирізаюел. Лобзиком. Макет і реальність вийшли різні:видно, що макет іготовий виріб відрізняються. Далі побачите чому у тунелі
Прикручую петлю, обмежувачі, кришку, яка і буде основою верхньоїчастини:Ось так виглядає підлокітник у бічному розрізі:Дляуважних:вертикальна перегородка зроблена для того, щоб на неїприкріпити плату USB зарядки і відгородити відсік для дрібниць відпроводів і плати.
*** Нижня частина готова***
Хтось придумав обмеження на одну тему 20 фото))) Тому переходимо вПродовження:
Частина 2
Частина 3. Фініш
"один знаходиться попереду (під вставкою), два інших під заднімприкурювачем. Для того, щоб тунель витягнути через ручник, потрібнозняти рукоятку ручника, а саму обшивку знімати не потрібно.Акуратно, потихеньку та тунель у мене в руках. По фото думаю всезрозуміло:
П. С. Встановлюється тунель у зворотному порядку.****************************** *********************
***Нижня частина підлокітника:*** Після того як тунель знятийрозбираю картонний макет і переношу розміри на OSB плиту, вирізаюел. Лобзиком. Макет і реальність вийшли різні:видно, що макет іготовий виріб відрізняються. Далі побачите чому у тунелі
Прикручую петлю, обмежувачі, кришку, яка і буде основою верхньоїчастини:Ось так виглядає підлокітник у бічному розрізі:Дляуважних:вертикальна перегородка зроблена для того, щоб на неїприкріпити плату USB зарядки і відгородити відсік для дрібниць відпроводів і плати.
*** Нижня частина готова***
Хтось придумав обмеження на одну тему 20 фото))) Тому переходимо вПродовження:
Частина 2
Частина 3. Фініш
"один знаходиться попереду (під вставкою), два інших під заднімприкурювачем. Для того, щоб тунель витягнути через ручник, потрібнозняти рукоятку ручника, а саму обшивку знімати не потрібно.Акуратно, потихеньку та тунель у мене в руках. По фото думаю всезрозуміло:
П. С. Встановлюється тунель у зворотному порядку.****************************** *********************
***Нижня частина підлокітника:*** Після того як тунель знятийрозбираю картонний макет і переношу розміри на OSB плиту, вирізаюел. Лобзиком. Макет і реальність вийшли різні:видно, що макет іготовий виріб відрізняються. Далі побачите чому у тунелі
Прикручую петлю, обмежувачі, кришку, яка і буде основою верхньоїчастини:Ось так виглядає підлокітник у бічному розрізі:Дляуважних:вертикальна перегородка зроблена для того, щоб на неїприкріпити плату USB зарядки і відгородити відсік для дрібниць відпроводів і плати.
*** Нижня частина готова***
Хтось придумав обмеження на одну тему 20 фото))) Тому переходимо вПродовження:
Частина 2
Частина 3. Фініш
"
*** Нижня частина готова***
Хто- то придумав обмеження на одну тему 20 фото))) Томупереходимо в Продовження:
Частина 2
Частина 3. Фініш
"
*** Нижня частина готова***
Хто- то придумав обмеження на одну тему 20 фото))) Томупереходимо в Продовження:
Частина 2
Частина 3. Фініш
