Це 2 частина теми про створення підлокітника. Першу частинуможна прочитати в моєму БП або перейти за посиланням Частина 1

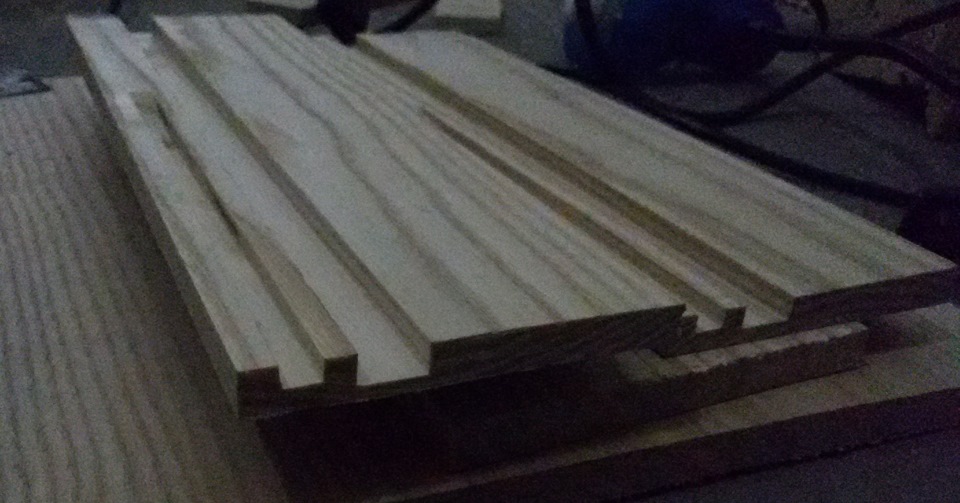

*** Виготовлення другої (верхньої частини) підлокітника*** Т. К.підлокітник буде висувним мені знадобилися ось такі досточки зпрорізами (поглибленнями)

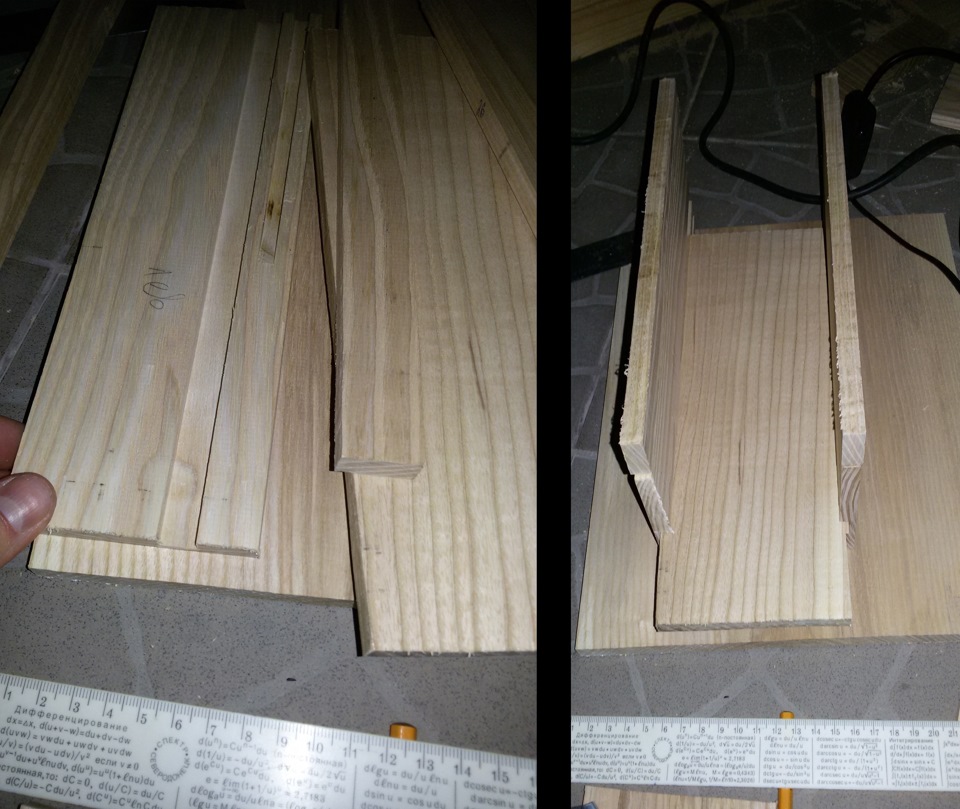

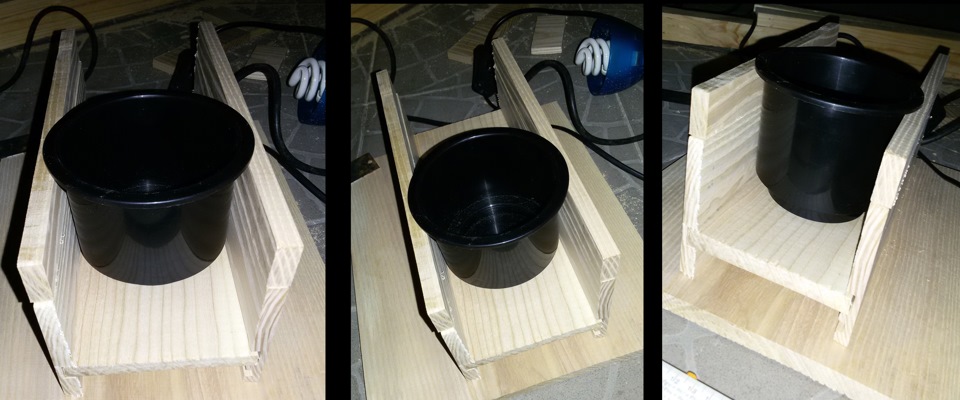

фото вгорі підстаканник широкий

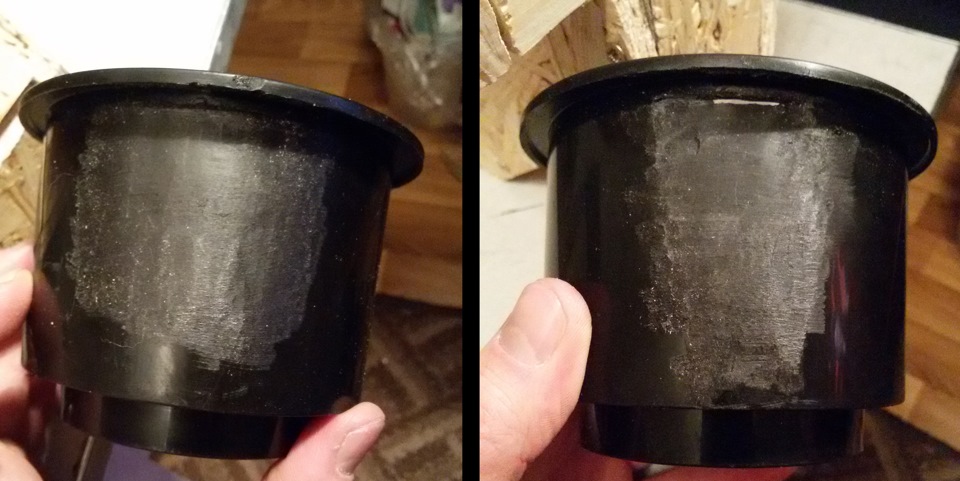

доопрацювання підсклянника

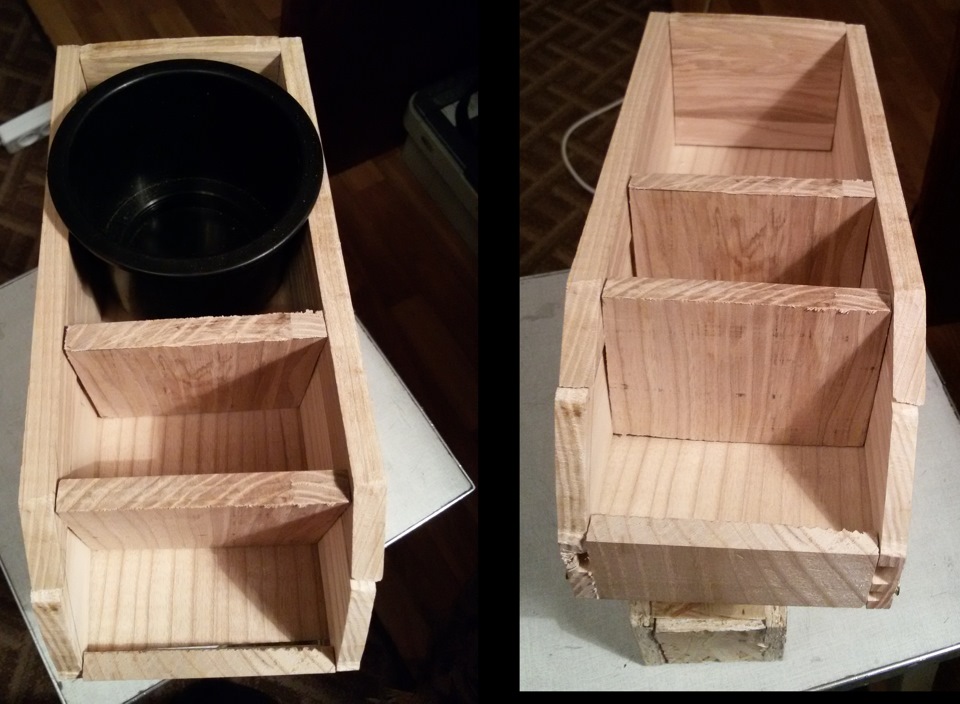

Далі роблю перегородки, підганяю все між собою, щоб все легкоковзало і ось результат:
< p>
З'єдную верхню частину з нижньою і ось що отримую:
Тут видно, що верхня частина висувається
Далі треба зробити стопор, щоб підлокітник виїжджав тільки напотрібну довжину. Як обмежувач я використовував 2 саморізи, якіупираючись один в одного не дають йому висуватися далі. Одинзакручений у дощечку-основу, другий шуруп — у дощечку з прорізами.Як описати докладніше – не знаю, але думаю сенс зрозумілий. Див.Фото:
*** Верхня частина підлокітника готова ***
*********************************************** ***
*** Підготовка Кнопки живлення та заглушки до встановлення***
< Далі мені потрібно було в декоративній заглушці VAG 893 941515 зробити вирізи під роз'єм USB і діод, який горітиме, коли напорту USB подається живлення.
> Беремо заздалегідь куплену заглушку, канцелярський ніж іприступаємо до різання. Всю пластмасу, яка йде всередині, потрібноакуратно вирізати:Визначаю місця вирізів Вигляд із нутрі вже зотвором Готовий виріз під роз'ємом USB акуратний у мене не вийшов(((
Тим самим способом вирізаємо отвір під діод Готовий результат:
Готовий результат
Тепер коли кнопки готові їх потрібно вставити в підлокітник.цього мені довелося трохи переробити деталі підлокітника, тому щовирізати в плиті OSB рівні краї не реально, тому ті досточки, де яхочу вставити кнопку живлення і 2 заглушки з ЮСБ роз'ємами, язаміняю на досточки з липи.Вона м'яка і легко піддається обробціпростими інструментами. Процес впровадження кнопки, яка відповідаєза подачу електрики на роз'єми USB, в дерево описувати особливонема чого. Скажу тільки, що робив поглиблення дриль з круглоюнасадкою з наждачкою. На 1 фото її видно. За допомогою неї булозроблено і сам отвір. Далі декоративну заглушку потрібно вставити впідлокітник. Помічаю зразковий розмір заглушки на дереві (фото 1).Просвердлюю отвори за внутрішнім розміром (фото2). Вирізаюканцелярським ножем (фото3). Видавлюю непотрібну внутрішню частину (фото 4). Отриману дірку заточую напилком (фото5) і постійноприміряю заглушку, щоб вона туди! Щільно входила. Т.К. Декоративназаглушка має фіксатори, які я не обрізав, то роблю напилкомпоглиблення, які помітив на фото:
Кінцевий результат:
З задньою перегородкою проробляю те саме і вставляю туди другузаглушку. (див. Кінцевий результат).
Рухаюся далі:щоб зробити кришку на підлокітник (закрити перегородкита дірки верхні) і підготуватися взяв лист ДВП товщиною 2-3 ммпотрібного розміру, розмочив (мін. 5-7) під струменем гарячої води, зігнув по підлокітнику (що б надати потрібну форму) і закріпив напідлокітнику скотчем і поставив на батарею сушитися.
<
Пару фоток:
Скручую все назад і отримую:
Кінцевий результат
На цьому поки все. Далі буде, не перемикайтеся. Трохи пізніше будезвіт про встановлення електричної частини та обшивку підлокітникашкірою.
Звіт намагався зробити максимально насиченим. Якщо ви це читаєте- дякую, що витратили стільки часу і сподіваюся Вам було цікаво.>
Мені дуже цікава Ваша думка)))
Частина 3. Фініш
"видавлюю непотрібну внутрішню частину (фото 4). Отриману діркузаточую напилком (фото5) і постійно приміряю заглушку, щоб вонатуди! Щільно входила. Т.К. Декоративна заглушка має фіксатори, якія не обрізав, то роблю напилком поглиблення, які помітив нафото:
Кінцевий результат:
З задньою перегородкою проробляю те саме і вставляю туди другузаглушку. (див. Кінцевий результат).
Рухаюся далі:щоб зробити кришку на підлокітник (закрити перегородкита дірки верхні) і підготуватися взяв лист ДВП товщиною 2-3 ммпотрібного розміру, розмочив (мін. 5-7) під струменем гарячої води, зігнув по підлокітнику (що б надати потрібну форму) і закріпив напідлокітнику скотчем і поставив на батарею сушитися.
<
Пару фоток:
Скручую все назад і отримую:
Кінцевий результат
На цьому поки все. Далі буде, не перемикайтеся. Трохи пізніше будезвіт про встановлення електричної частини та обшивку підлокітникашкірою.
Звіт намагався зробити максимально насиченим. Якщо ви це читаєте- дякую, що витратили стільки часу і сподіваюся Вам було цікаво.>
Мені дуже цікава Ваша думка)))
Частина 3. Фініш
"видавлюю непотрібну внутрішню частину (фото 4). Отриману діркузаточую напилком (фото5) і постійно приміряю заглушку, щоб вонатуди! Щільно входила. Т.К. Декоративна заглушка має фіксатори, якія не обрізав, то роблю напилком поглиблення, які помітив нафото:
Кінцевий результат:
З задньою перегородкою проробляю те саме і вставляю туди другузаглушку. (див. Кінцевий результат).
Рухаюся далі:щоб зробити кришку на підлокітник (закрити перегородкита дірки верхні) і підготуватися взяв лист ДВП товщиною 2-3 ммпотрібного розміру, розмочив (мін. 5-7) під струменем гарячої води, зігнув по підлокітнику (що б надати потрібну форму) і закріпив напідлокітнику скотчем і поставив на батарею сушитися.
<
Пару фоток:
Скручую все назад і отримую:
Кінцевий результат
На цьому поки все. Далі буде, не перемикайтеся. Трохи пізніше будезвіт про встановлення електричної частини та обшивку підлокітникашкірою.
Звіт намагався зробити максимально насиченим. Якщо ви це читаєте- дякую, що витратили стільки часу і сподіваюся Вам було цікаво.>
Мені дуже цікава Ваша думка)))
Частина 3. Фініш
"звіт намагався зробити максимально насиченим. Якщо ви це читаєте -дякую, що витратили стільки часу і сподіваюся Вам було цікаво. >
Мені дуже цікава Ваша думка)))
Частина 3. Фініш
"звіт намагався зробити максимально насиченим. Якщо ви це читаєте -дякую, що витратили стільки часу і сподіваюся Вам було цікаво. >
Мені дуже цікава Ваша думка)))
Частина 3. Фініш
Коментарі10
Чудово! Підхід тямущий. Дуже цікаво. Тема для мене.
можна було просто фанеру а не осбі.ждем подальшого розвитку.
ідея хороша… але виконання кульгає з кнопками… не в образу ))
Мені здається що сильно грамосткий вийде. Але не забігатиму наперед і загадувати, а краще побачити готовий результат. Удачі )
Очумілі ручки, млинець)
дякую
А як ти зробив USB зарядку? Від чого йде харчування?
Я її сам не робив. Мені друг труїв плату, харчування буду брати від запалення. Тобто харчування подається на USB тільки коли машина заведена. А як там технічно це все зроблено - я не розумію)))
!
?
