Встановлення камери заднього виду

ВАЗ можна продати, але він назавжди залишиться в душі…
Так і я, аж соромно :)

<
Висловлюю подяку web-ruslan, за його пост Підключеннякамери заднього виду (продовження) та підтримку (у коментаряхпередісторія цієї посади).

> Отже, заднє скління дуже високо, а діти, що гуляють заавтомобілем, навпаки — маленькі! А хрускіт дитячих кісточок можеобернутися в'язницею, де я нікого не знаю, і робити мені тамнічого.
>
Матеріали

Я купив на dx.com камеру SKU:208907 та дзеркало з моніторомSKU:243405.
Камеру замовляв ще тоді, коли не був упевнений, що китайська камераз ліхтарем від першого покоління підійде до другого, а осьweb-ruslan Використав її, і все в нього добре, але яподумав, що клей і свердло будуть надійніше, ніж гадати "підійде чині." Крім того, камера з бездротовою передачею сигналу, що дужерадує, не доведеться тягнути дроти (тільки до живлення).камери:проводок дуже короткий. Я взяв кабель від старої мишки PS/2там якраз 4 жили, і наростив кабель камери.
0. Я вийшов у обідню перерву до авто та почав…
1. Підтягуємо викруткою кліпсу підсвічування номера та виймаємойого.

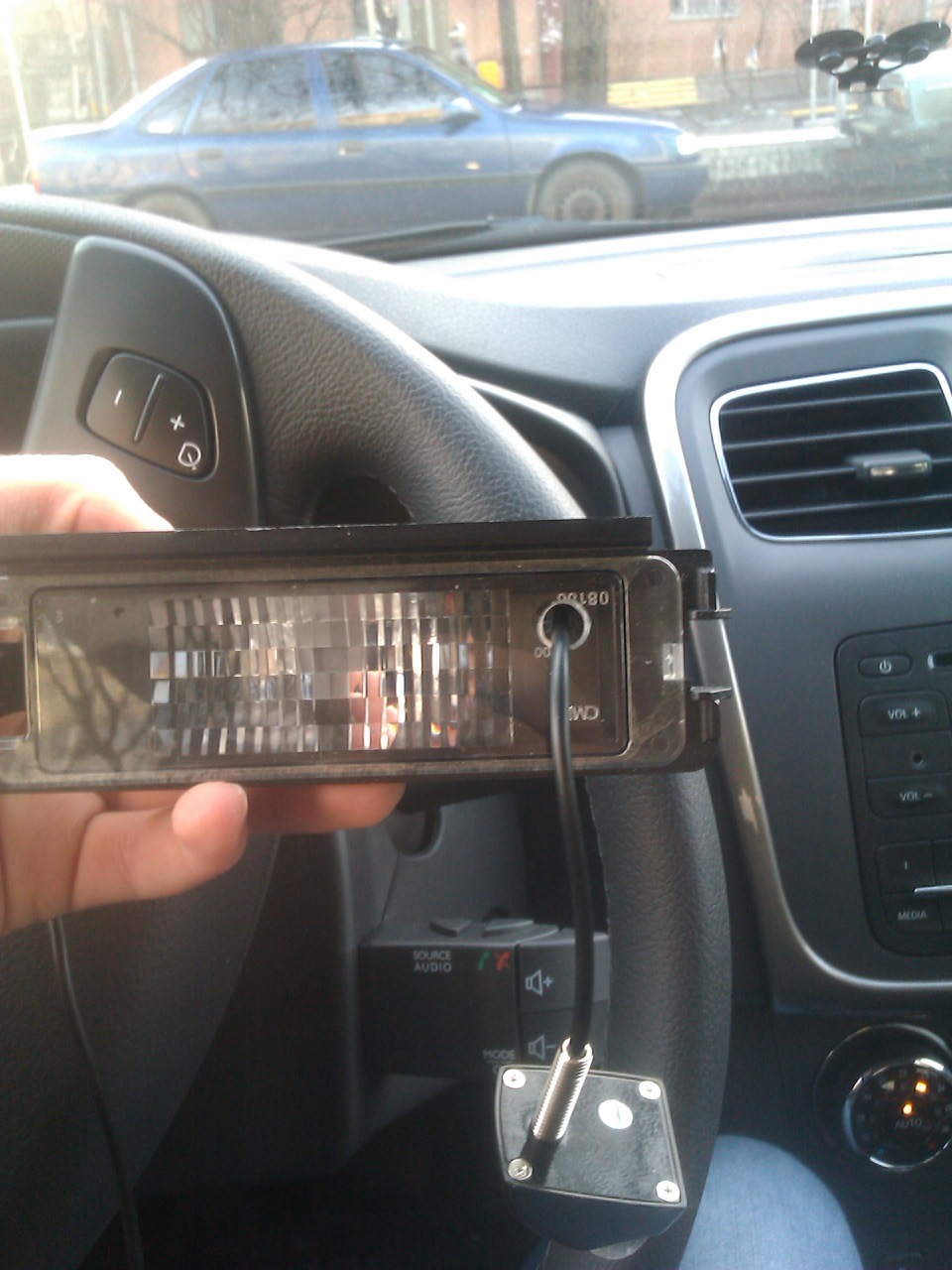

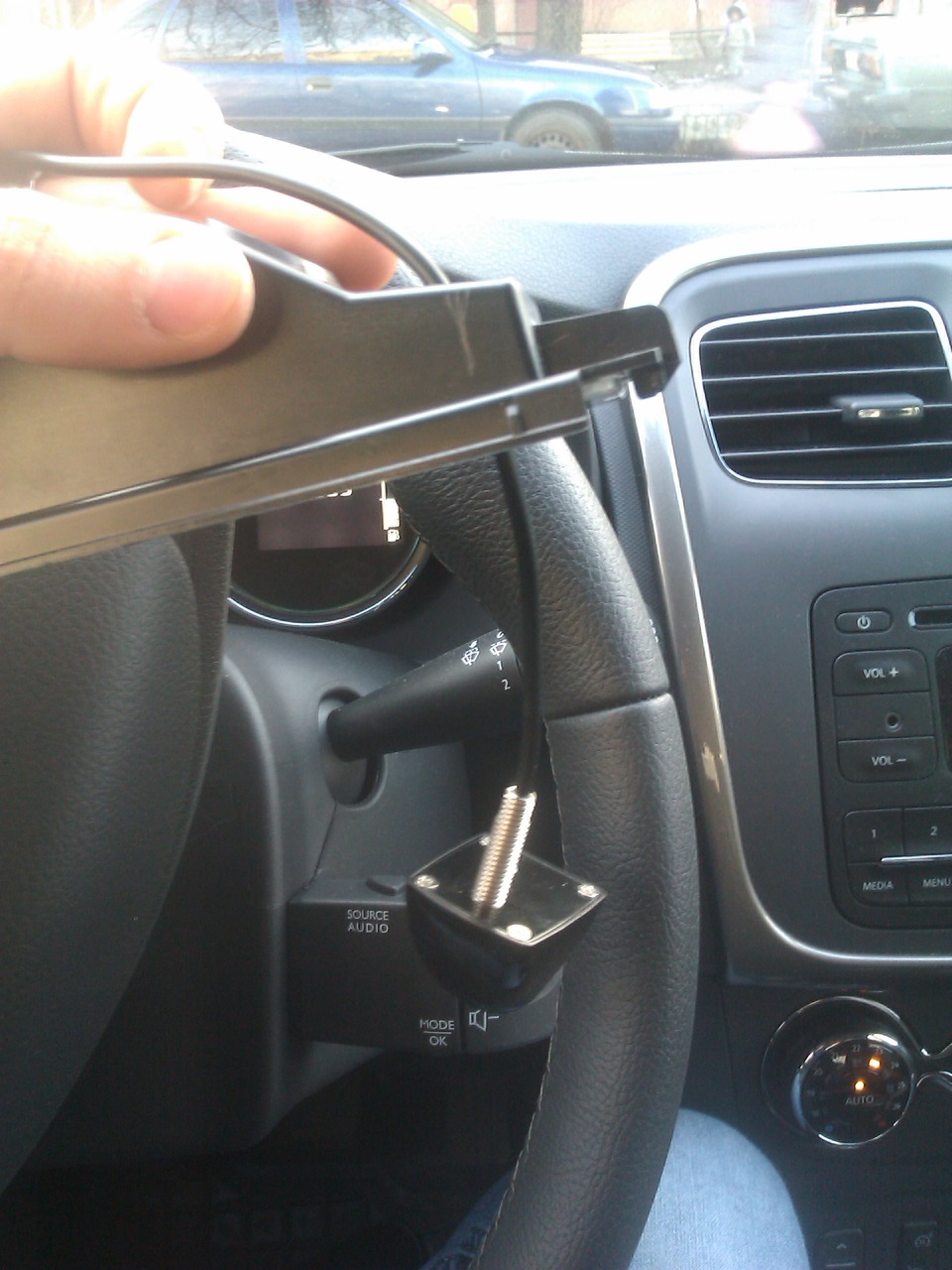

2. Намічаємо отвір для кабелю та свердлимо його у ліхтарі. Ліворучу ліхтаря є ідеальне місце для камери. Я свердлив руками тасвердлом :)

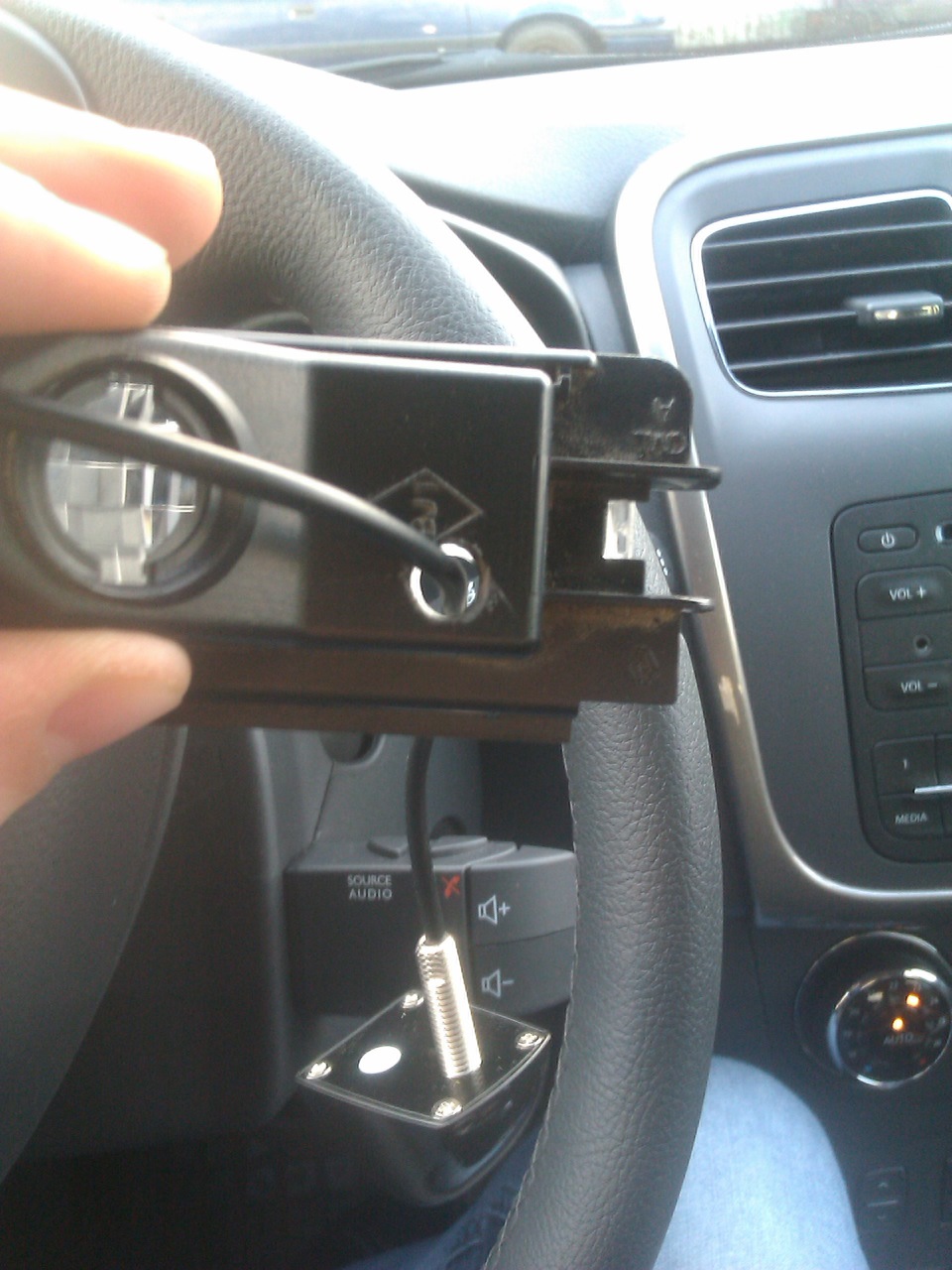

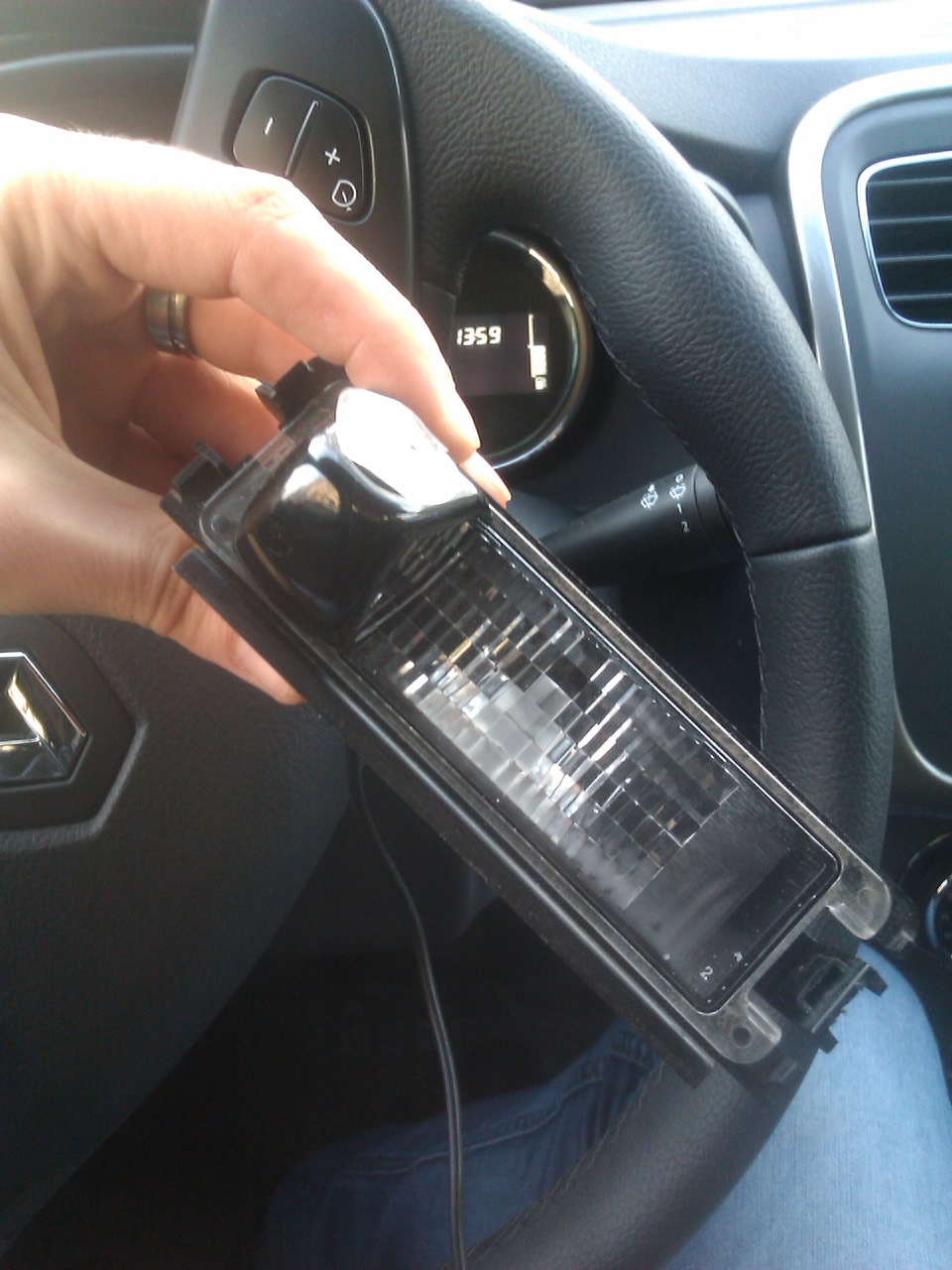

3. Зараз саме час склеїти камеру та ліхтар у РІВНЕ становищі, інакше буде перекіс вліво або вправо. Я використав епоксидну смолуМомент, вона застигає за пару хвилин (але не цього разу. На вулиціхолодно і я довго мерз, поки вона застигла.) Заклейте всегерметично! Інакше вода ліхтар потрапить — зовсім мокра буде!

4. Як прокласти кабель? Я не так сміливий і ручний, якweb-ruslan. Я зняв задній ліхтар і через щілину міжбампером та кузовом простяг кабель. Тобто. Я засунув кабель в отвірпідсвічування номера, а вийняв дротом під ліхтарем. 4.1. Як знятизадню фару на Sandero II 2013? Дуже просто. У багажнику за заднімліхтарем, знаходиться пластикова ручка, її слід простовідкрутити.
Тепер слід зняти задній ліхтар. Будьте обережні, не робіть цьоговзимку, пластик може поламатися! Фару збоку утримує пластиковийкапелюшок, на неї одягається пазик на фарі. Слід сильно потягнутифару назад (на себе), щоб зняти її з капелюшка, але акуратно! Невідірвіть дроти :) Я довго мучився, але у мене вийшло. Від'єднайтешлейф від фари, там на чорній колодці зверху піпка, притисніть їїпальцем. І колодка вискочить майже без зусилля.

Щіль у яку я витягнув кабель.
Простягнув!
Приблизно так.
Ось так от.

<
5. Вставляємо в рідне місце!

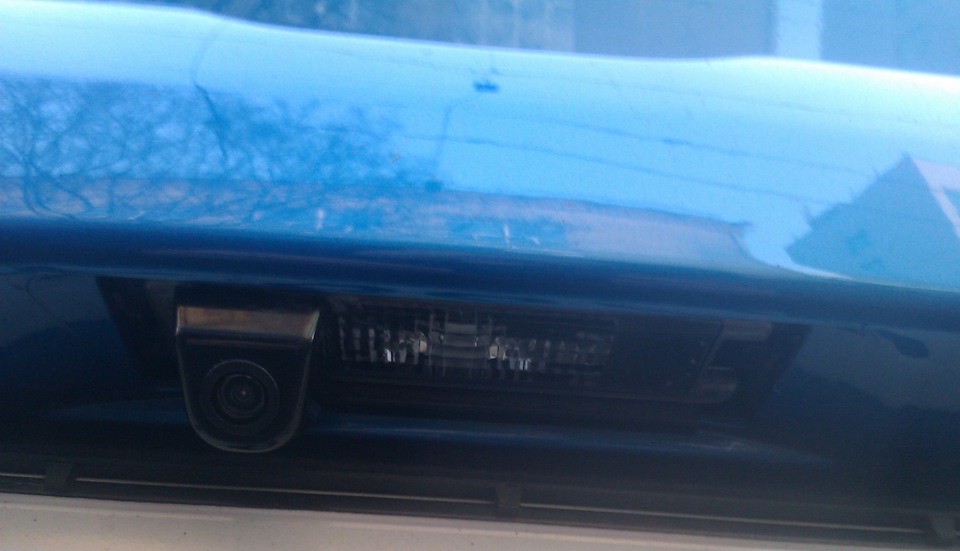

Її навіть не видно!
А так взагалі, не видно.

6. Прокладаємо кабель у салон. Я не зміг прокласти кабель, якweb-ruslan Через ущільнювач. Ніяких щілин я незнайшов, окрім як прямокутний отвір для проводки заднього ліхтаря.не повинна потрапляти до салону.

7. Підключення до живлення. Як пише web-ruslan, беремоколодку фари, зрізаємо трохи ізолятор на двох проводах:чорний - цемінус, жовтий - це плюс. Це ліхтар заднього ходу. Прикручуємо дротиживлення камери (чорний – мінус, червоний чи білий – це плюс).Ізолюємо на совість.

8. Зверніть увагу! У мене бездротова передача сигналу, у менепередавач на камері та приймач підключається до монітора, так що умене кроку "прокладка кабелю через салон" відсутня.

9. Підключаємо приймач до монітора. Тут все просто, харчування відприкурювача, або звідки хочете. У мене зараз тимчасовий монітор іздому, дзеркало ще не прийшло. Це виглядає так:

Відео сигнал. Монітор налаштований на 16:9. Кут 135 °. Синя рамка –відповідає граничному кордону, наскільки можна наблизитися дооб'єкта. Коли об'єкт на синій лінії, значить, від бампера до ньогоблизько 15-20 см. Ближче, я не став би наближатися. А ось країзображення з боків - рівно відповідають ширині автомобіля (якщорахувати тільки по колесах), тобто. Якщо чогось не видно, це неозначає, що кутом бампера ти не в'їдеш у нього. Без дзеркал все жтаки не обійтися. Але й так дуже добре! Видимість. Вдень – чудово.Вночі - ніфіга не видно, якщо підсвічувати тільки задніми ліхтарями:( Але, благо, номери автомобілів чудово відображають світло :)Зручність. Камера вмикається лише від заднього ходу. Моніторвмикається лише після появи сигналу. Отже, нічого не требавключати, лише задню передачу. Зручно.

Мабуть, це все, я і так занадто багато написав :) Я відкритий дообговорення та питань.
