Правий протитуманний ліхтар - виправляємо недоробку ...

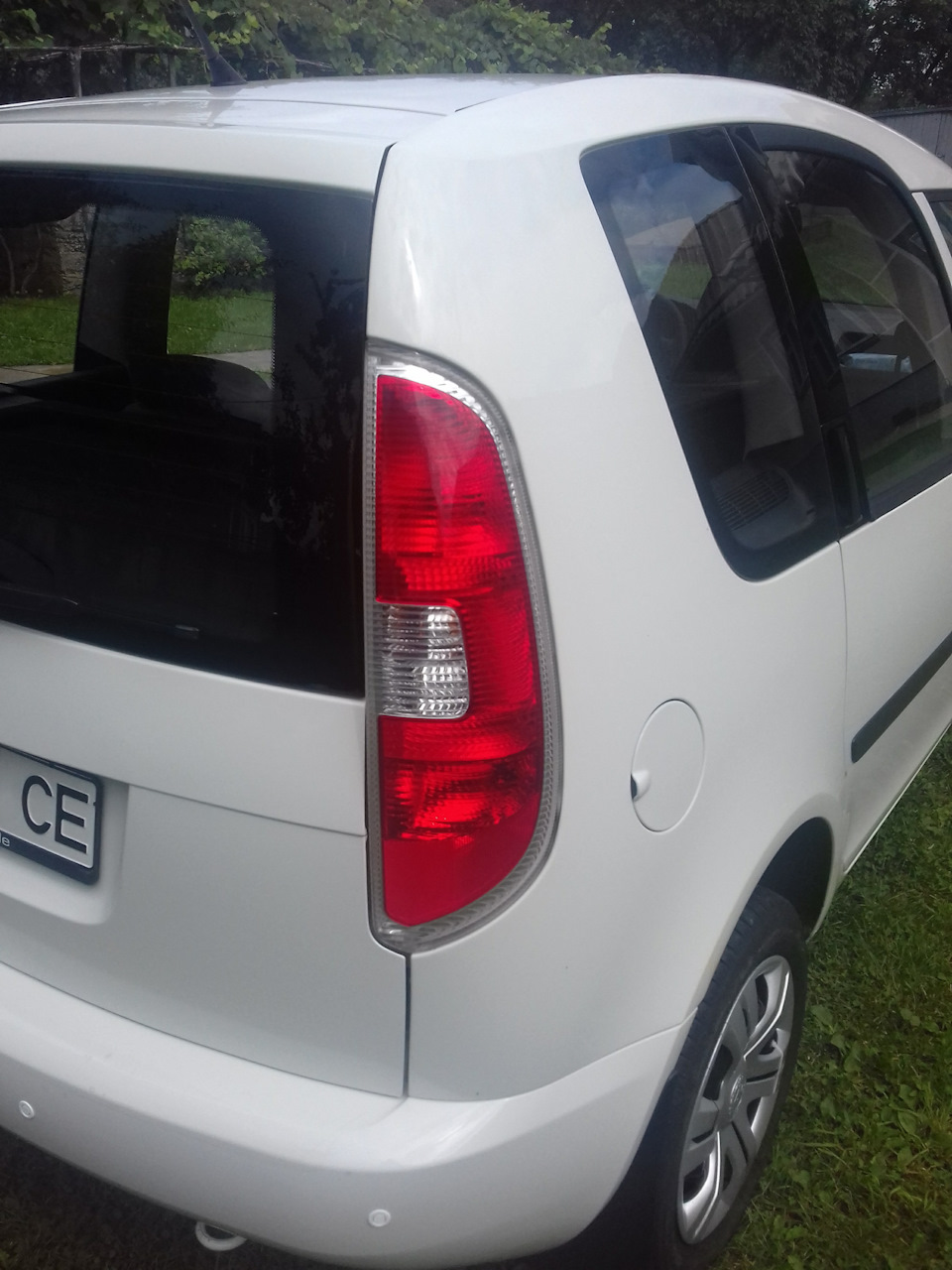

Після покупки авто, помітив маленьку проблему — не світить заднійправий протитуманний ліхтар. Нічого не показала.

Ну думаю перегоріла лампочка, з ким не буває.Поміняю лампочку і всепройде)

<
Насамперед відключаємо клему акумулятора, це обов'язково! Іприступаємо до роботи …

Процес розбирання описувати не буду.У програмі ELSA 4.00 Skoda всеє.Тільки буду писати назву розділу

Мені було простіше, тому що я встановлював всі разом, а саме ПТФ іДХО, парктроніки, підігрів дзеркал заднього виду, прикурювач убагажник, плафон освітлення для задніх пасажирів, задній правийпротитуманний ліхтар, прикурювач для відео реєстратора і бортовийкомп'ютер.І на момент установки в салоні не було обшивок взагалі)))Починаю знімати задню праву фару, щоб поміняти лампочку.

ELSA 4.00 Skoda — Посібник з ремонту — Зняття та встановлення блокузадніх ліхтарів

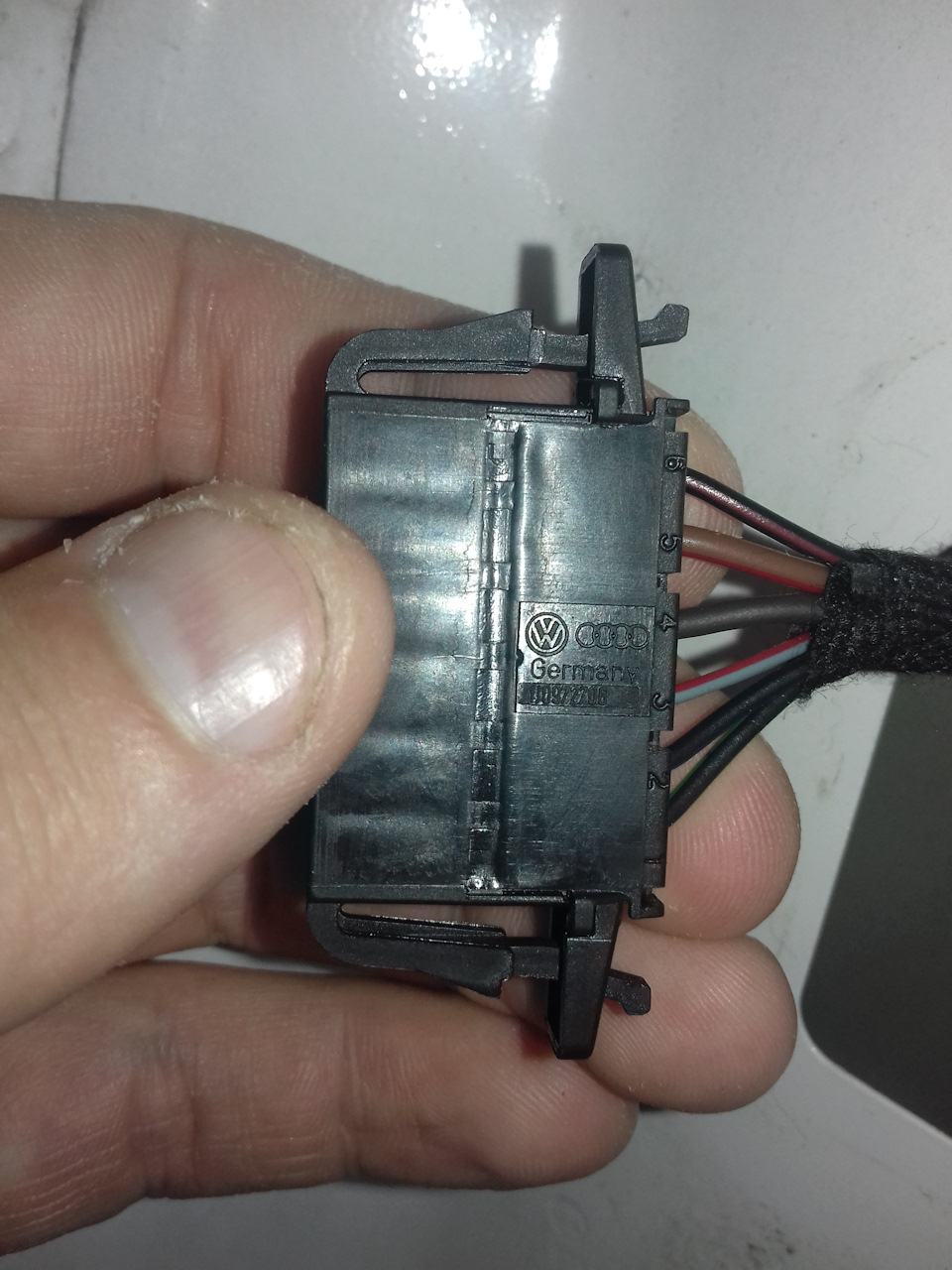

Зняв фару, але доступу до лампочки немає. Потрібно розбирати фаруповністю. Нарешті те, беру лампочку - лампочка хороша (ниткарозжарювання на місці, не чорна). Беру мультитестер, включаюпродзвонювання. Та ні, лампочка справна. Не зрозумів… Може справа уфарі. Починаю оглядати фару. Контакти та доріжки — тежпродзвонюються. Знову непонятки… І тут… Тут я бачу, що до корпусуконтактів 1J0972706 підходить лише 5 проводів, а роз'ємів на 6.Щось не те.

Починаю знімати задню ліву фару, щоб порівняти скільки там дротів.Зняв, там усе супер, 6 на 6. Цікаво, як це може таке бути. Вирішивперевірити все за електричною схемою.

ELSA 4.00 Skoda — Електросхеми — Вимикач підігріву сидіння водія, Реле підігріву сидіння водія, Блок запобіжників B
ELSA 4.00 Skoda — Електросхеми — Нагрівальний елемент подушкисидіння водія, Нагрівальний елемент спинки сидіння водія Перевірив— все зійшлося. До лівої фари йде 6 проводів, а до правої лише 5.Розшифровка контактів на роз'єм 1J0972706:
1 Покажчик повороту
2 Задній хід
3 Габаритний вогонь
4 Протитуманний ліхтар< br/>
5 Маса
6 Стоп-сигнал
Вирішив так. Якщо фара справна і лампочка теж, значить і з правогобоку світитиме протитуманний ліхтар))) Хоч це і не передбачено іззаводу)))

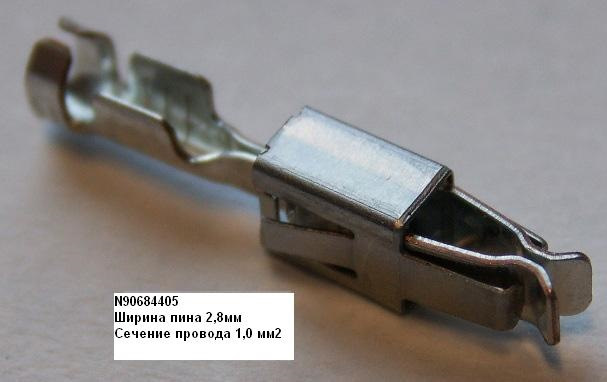

тому купив пін N90684405 2, 8мм*1, 0мм (6 грн.) та відгалужувач длядроту обтискного (3 грн.) Кілька метрів дроту 1, 0 мм — знайшовудома.

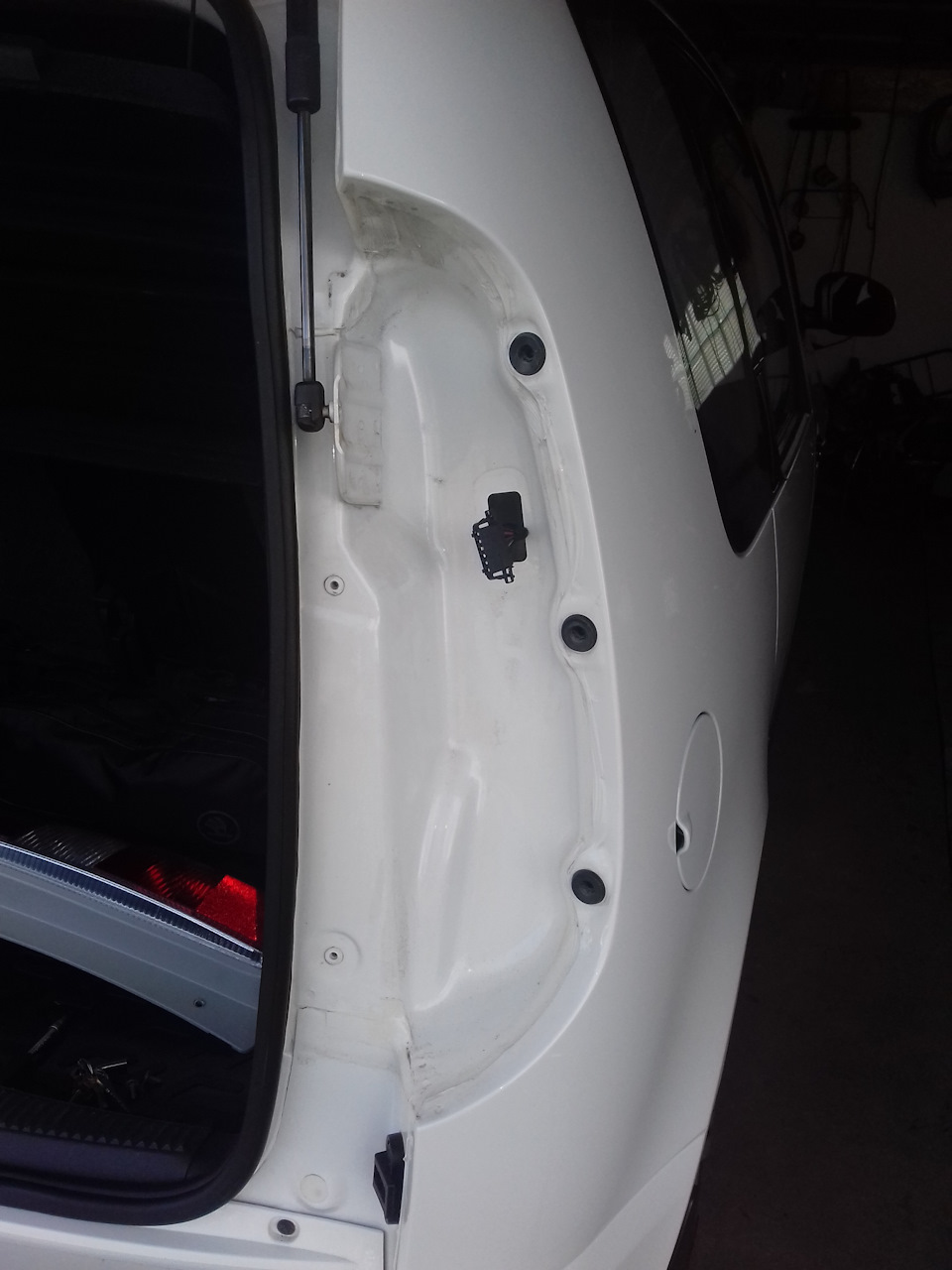

Приступаємо до часткового розбирання багажника, для доступу допроводки яка йде до задньої фари. Встановлення накладки вантажноїкромки багажного відсіку

ELSA 4.00 Skoda — Посібник з ремонту — Зняття та встановленняверхнього облицювання стійки C (автомобілі без головної НПБ)
ELSA 4.00 Skoda — Посібник з ремонту — Зняття та встановленняверхнього облицювання стійки C (автомобілі з головною НПБ)
ELSA 4.00 Skoda — Посібник з ремонту — Зняття та встановленнябічного облицювання стійки D у багажному відсіку
ELSA 4.00 Skoda — Посібник з ремонту — Зняття та встановленняверхнього облицювання стійки D
< /p>

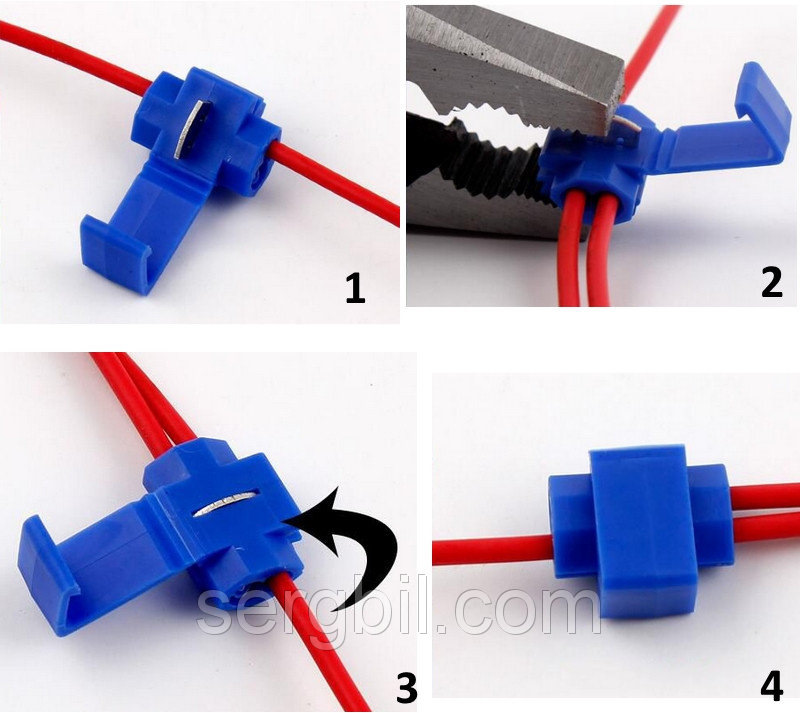

У джуті проводів, що йде до лівої фари, шукаємо провід який йде начетвертий контакт. Це наш задній протитуманний ліхтар. Підключаємодо нього за допомогою відгалужувача для дроту. І простягаємо провідпід обшивкою до правої фари, вздовж штатних проводів. Щоб уникнутизайвого шуму краще обмотати провід антивібраційною ізолентоюCoroplast. Для зручності можна також використовувати пластиковістяжки. Відрізаємо зайвий провід. Підключаємо до дроту пінN90684405 2, 8мм*1, 0мм, і закладаємо його в роз'єм 1J0972706. Всідобре ізолюємо. Перевіряємо, і складаємо у зворотній послідовності.Найважче в даній історії це розбирання салону. Але якщо непоспішаючи і за інструкцією, то нічого складного немає))) Готово, таким не хитрим способом ми отримали позаду повноцінний штатнийпротитуманний ліхтар. І головне ніякої кустарщини)))
