З того часу, як я придбав свою "ластівку" я хотів встановитибортовий комп'ютер (бК) і круїз контроль (кК).
> За основу взяв запис dsh79 — Активація бортовогокомп'ютера та maxim1stm-ru — Активація бортовогокомп'ютера (додаткові функції:витрата палива, обмежувач швидкості, дистанція, час у дорозі), але все пішло не за планом і виявилося нетак просто, як мені здавалося.Спершу трохи теорії. "стрекозу").
Для мого Румстера вони бувають 16 модифікацій, ось їх перелік взалежності від дати виробництва авто, ну і чим вонивідрізняються:
< /p>
До 27.05.2012 року:
6Q0953513AF9B9 — без БК, без КК, без заднього склоочисника
> 6Q0953513AG9B9 — без БК, без КК, із заднім склоочисником (встановлений на авто)
6Q0953513AH9B9 — З БК, без КК, без заднього склоочисника
6Q0953513AJ9B9 — із заднім склоочисником (потрібен такий)
6Q0953513AK9B9 — без БК, КК, без заднього склоочисника
6Q0953513AL9B9 — без БК, КК, із заднім склоочисником
6Q09B391 З БК, КК, без заднього склоочисника
6Q0953513AN9B9 — З БК, КК, із заднім склоочисником (або такий)
Після 28.05.2012 року :
6R59535079B9 — без БК, без КК, без заднього склоочисника
6R09535079B9 — без БК, без КК, із заднім склоочисником (встановлений на авто )
6R5953507A9B9 — З БК, без КК, без заднього склоочисника
6R0953507A9B9 — З БК, без КК, з заднім склоочисником (потрібентакий)
6R5953507B9 без БК, КК, без заднього склоочисника
6R0953507B9B9 — без БК, КК, із заднім склоочисником
6R5953507C9B9 — З БК, КК, без заднього склоочисника
6R09 — З БК, КК, із заднім склоочисником (або такий)
Перш за все почав шукати перемикач 6Q0953513AN9B9 (з БК, КК, іззаднім склоочисником), але мені не пощастило . Виявилося щобвстановити в мій Румстер КК, потрібен Блок управління (зСУ)бортової мережі 6R7937087RZ00. А у мене встановлений Блок ЗСУ6R7937085CZ00. Так що без заміни Блоку ЗСУ не обійтися ((( Ціна врайоні 100 $. Тому поки що ідею з КК, я відклав до кращихчасів...). Йдемо далі. Щоб встановити БК, ніякі блоки міняти непотрібно, тому я почав шукати в інтернеті, особливо на OLXвідповідні варіанти. Довгий час підходящих варіантів не було, а ті, що були, мали ціни в районі 1000 грн., без заднього склоочисника), від молодшої сестри Фабії за 404 грн., тобто:

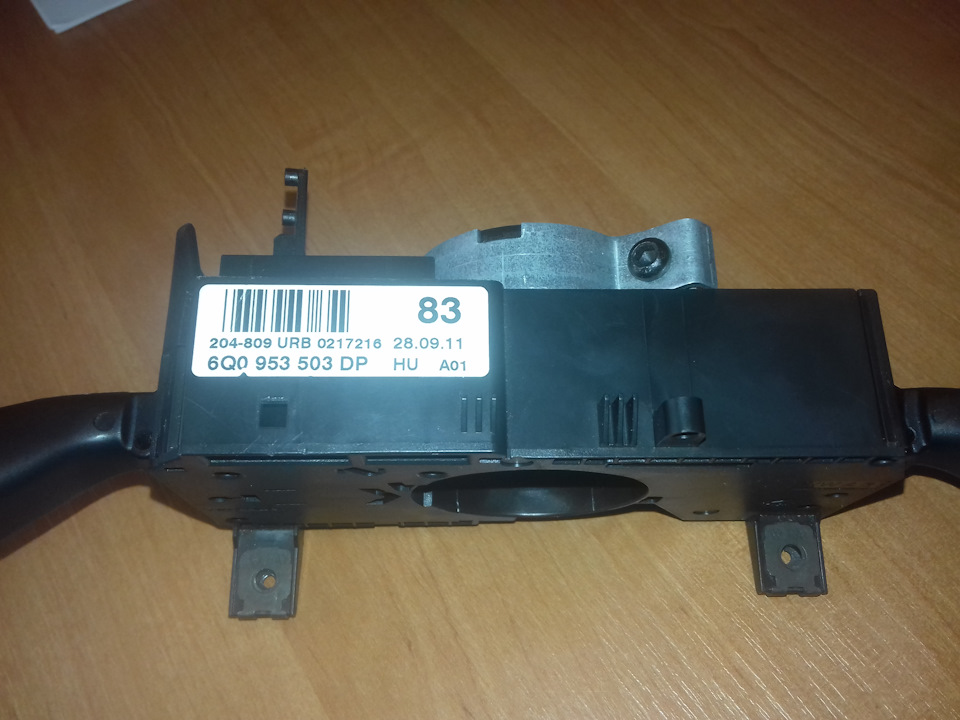

Запчастини на фото:6Q0953503DPПеремикач 6Q0953503DP9B9, фактично копія 6Q0953513AH9/p>
Ліва сторона в перемикачі була поламана — не працювало дальнєсвітло, але права сторона, там де БК — у хорошому стані. Вирішив, що з двох перемикачів точно зможу скласти один))) Тому замовив.
Процес розбирання описувати не буду. У програмі ELSA 4.00 Skodaє. Тільки буду писати назву розділу
Мені було простіше, тому що я встановлював всі разом, а саме ПТФ іДХО, парктроніки, підігрів дзеркал заднього виду, прикурювач убагажник, плафон освітлення для задніх пасажирів, задній правийпротитуманний ліхтар, прикурювач для відео реєстратора та бортовийкомп'ютер. І на момент встановлення в салоні не було обшивоквзагалі)))
ELSA 4.00 Skoda — Керівництво по ремонту — Зняття та встановленнявузла НПБ на боці водія
< /
ELSA 4.00 Skoda — Посібник з ремонту — Загальна схема монтажурульового колеса
ELSA 4.00 Skoda — Посібник з ремонту — Зняття та встановленняпанелі приладів — Зняти верхню облицювання рульової колонки
ELSA 4.00 Skoda — Посібник з ремонту — Зняття та встановленняпанелі приладів — Віджати рамку панелі приладів
ELSA 4.00 Skoda — Посібник з ремонту — Зняття та встановленняпанелі приладів — Вивернути гвинти кріплення нижнього облицюваннярульової колонки
ELSA 4.00 Skoda — Посібник з ремонту — Зняття та встановленняпанелі приладів — Зняти підрульові перемикачі
Отже ми маємо перед собою два підрульові перемикачі, з якихпотрібно скласти один:
6Q0953513AG9B9 (рідний) — без БК, без КК, із заднімсклоочисником.
6Q0953503DP9B9 (донор) — З БК, без КК, без задньогосклоочисника.
За основу братимемо наш рідний перемикач 6Q0953513AG9B9.

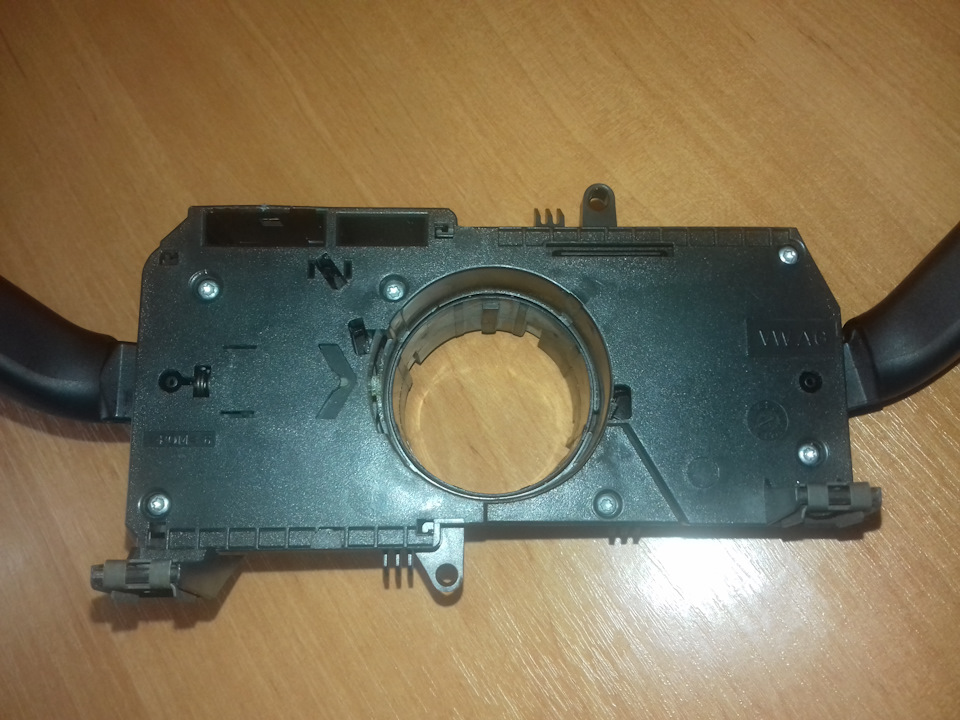

Беремо викрутку TX9, підрульовий перемикач і відкручуємо 6болтиків.<

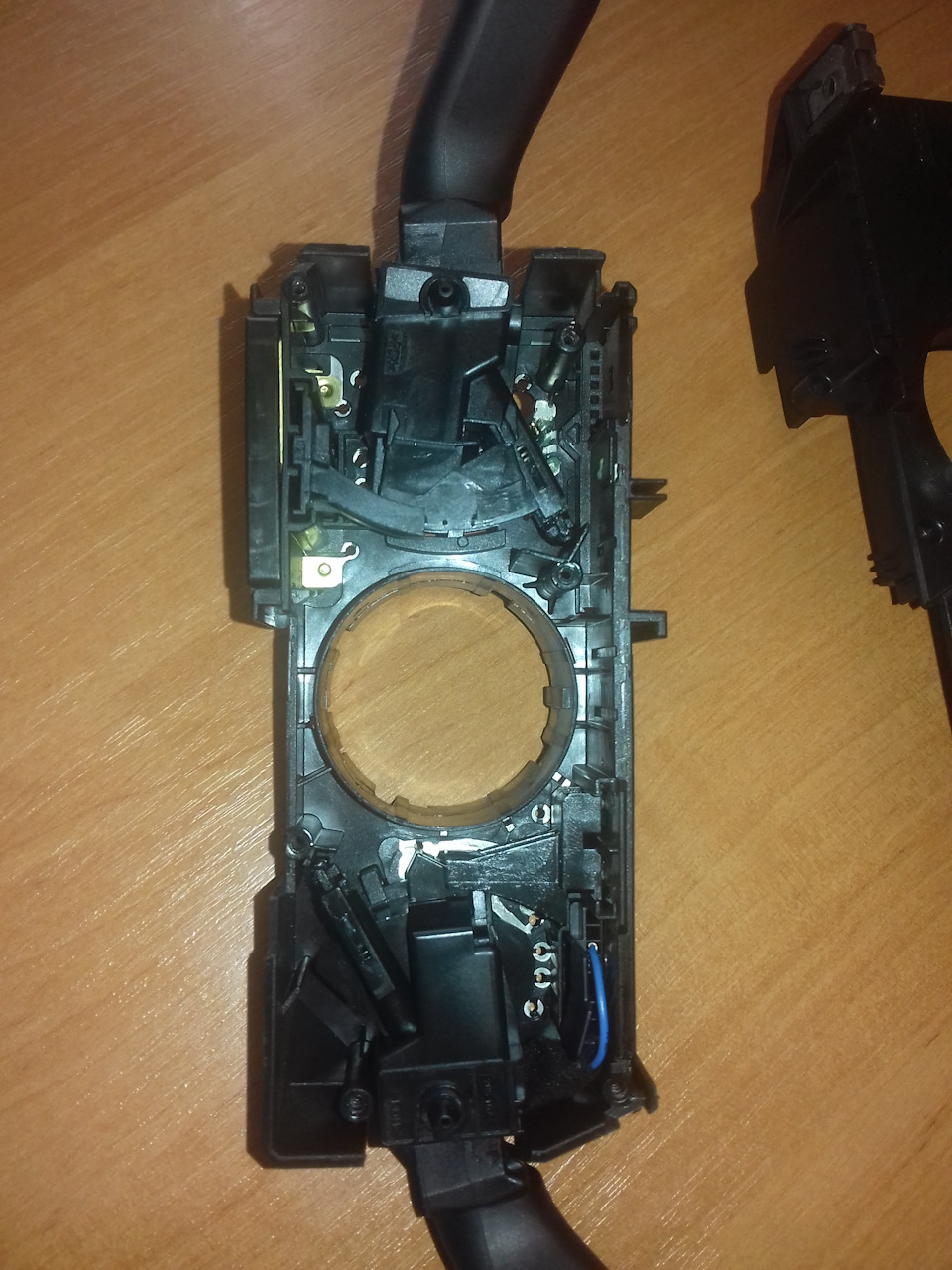

Знімаємо кришку підрульового перемикача.
Знімати рідну праву ручку (без БК) і замість неї ставити правуручку від нашого донора (з БК). Але є один нюанс … 6Q0953503DP9B9має БК, але не має заднього склоочисника. І якщо ми простопереставимо дві ручки місцями, то буде БК, але не буде задньогосклоочисника!
Не порядок, це виправлятимемо.

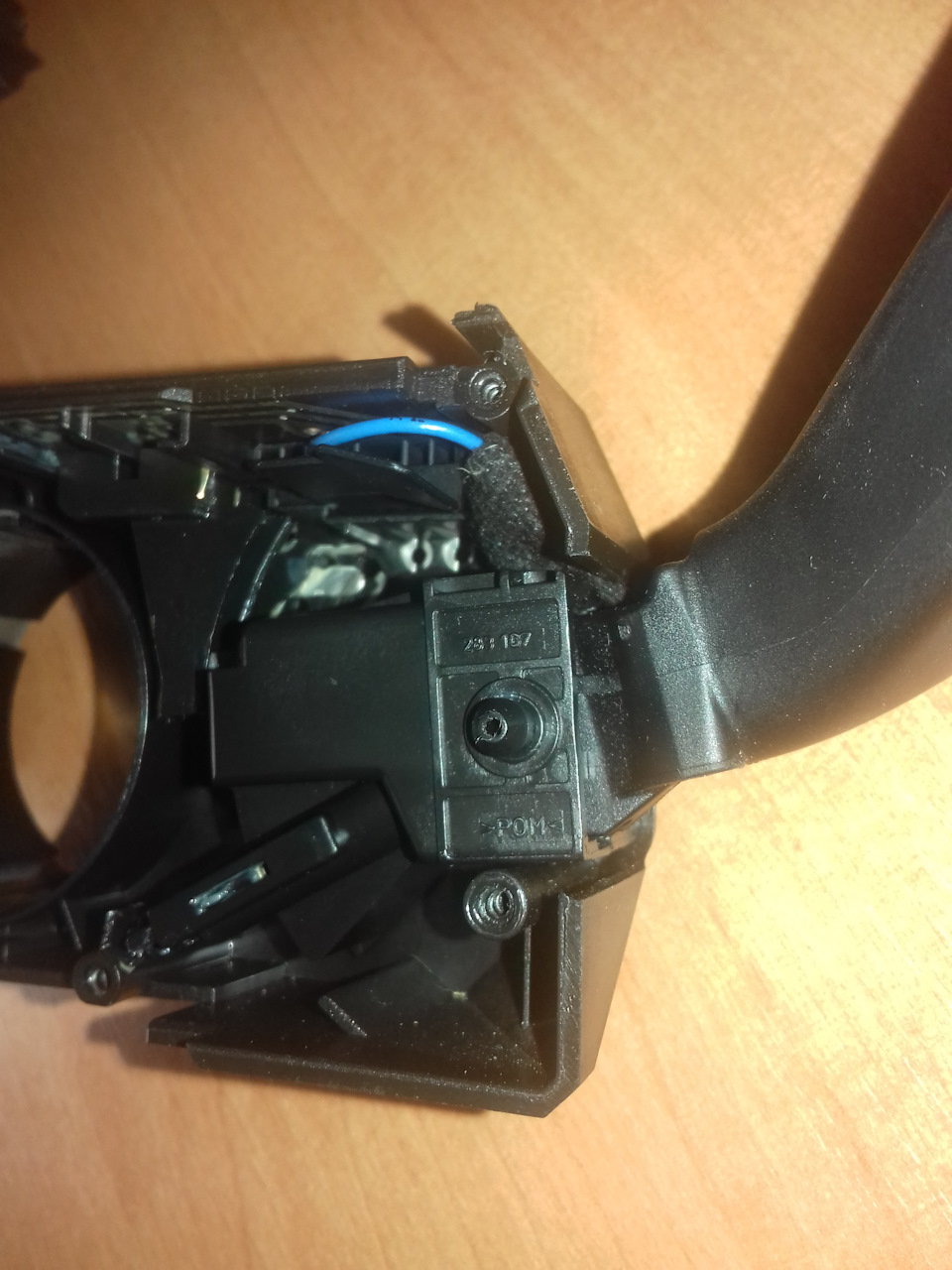

1. Дивимося на 6 піновий роз'єм "маму" на підрульовому перемикачі.До нього була підключена права ручка, чорний роз'єм "тато". У менеі в одному, і в іншому по 6 пінів. Значить проводка на БК і заднійсклоочисник йде до підрульового перемикача!

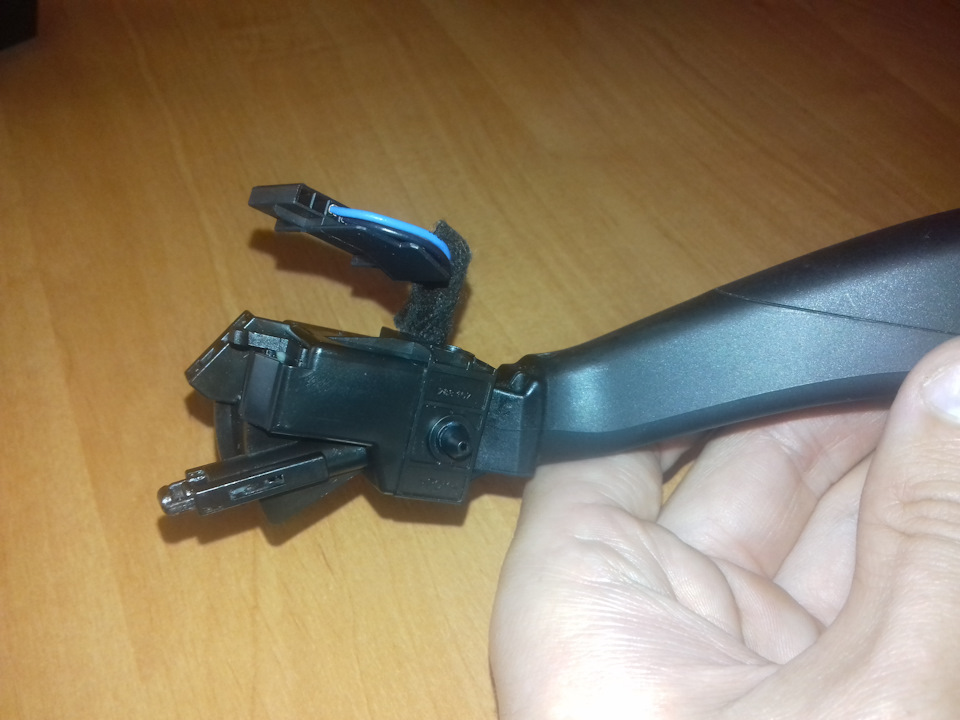

2. Розбираємо дві праві ручки (рідну та донора). Знімаємо акуратноверхню накладку правої ручки, піднявши її чимось гострим. Усерединіє плата керуюча склоочисником і БК. > До плати без БК йде 2 дроти (чорний і синій). А до плати з БК йде 6 дротів. Плати потрібнопоміняти місцями.
3. Фоткаємо на телефон чорний роз'єм "тата" правою ручкою, щобзапам'ятати де йде якийсь провід.
Витягуємо з правої ручки проводку та плату керування.
4. Так як у рідній правій ручці не було БК, то в ній немає діркинижньої кнопки БК. Беремо тоненьке свердло по металу - 2-3 мм іпросвердлюємо в правій ручці (рідний) дірку під цю кнопку. Даліберемо свердла все більшого і більшого діаметру, до тих пір, покидіаметр дірки, не буде такий як в оригіналі. Дірка під нижню кнопкумає вийти, точно на тому ж місці, що і в оригіналі. Для зручностіможна використовувати круглий напилок.
5. Перекладаємо плати місцями і ставимо піни назад у чорний роз'єм "тата". Верхню накладку правої ручки беремо від правої ручкидонора.
6. Збираємо підрульовий перемикач у зворотній послідовності.
Таким чином у Вас боргу вийти підрульовий перемикач, що складаєтьсяз:
> — Основна частина (середина) — рідна
— Ліва ручка (її ми не чіпали) — рідна
— Низ правої ручки (з просвердленою діркою) — рідна
<
- Плата управління БК - донор
- Верх правої ручки - донор.Збираємо все у зворотній послідовностіі ставимо кермо. А так виглядає наш донор після операції)))
Залишилося включити бортовий комп'ютер у Блоці управління (зСУ)бортової мережі.
Активацію можна зробити 2 способами :
Спосіб 1 "VCDS" або "вАСЯ Діагност"
Підключаєте "VCDS" до машини. Заходимо в 17-панель приладів> > Кодування-07 > > Помічник кодування > > Байт 1> > Біт 3 Багатофункціональний дисплей актив./установл.> > Вихід > > Роби це!
Спосіб 2 "Carista OBD2"
Підключаєте "Carista OBD2" до машини, за допомогою адаптера ELM327.Заходимо Меню Налаштування > > підменюІнструменти/Дисплей/Звуки > > Багатофункціональний дисплей> > Включено > > OK > > Зберегти.
Я робив за допомогою Carista OBD2, тому що "вАСІ Діагноста" у менена той момент не було.
На цьому все. У результаті з 6Q0953513AG9B9 і 6Q0953503DP9B9 у насвийшов 6Q0953513AJ9B9))))
p>
— Зовнішня температура
— Час подорожі
— Актуальна витрата палива
— Середнє споживання палива
— Запас ходу
— Пройдена відстань
— Фактична швидкість
— Попередження при перевищенні швидкості
"заходимо Меню Налаштування > > підменюІнструменти/Дисплей/Звуки > > Багатофункціональний дисплей> > Включено > > OK > > Зберегти.
Я робив за допомогою Carista OBD2, тому що "вАСІ Діагноста" у менена той момент не було.
На цьому все. У результаті з 6Q0953513AG9B9 і 6Q0953503DP9B9 у насвийшов 6Q0953513AJ9B9))))
p>
— Зовнішня температура
— Час подорожі
— Актуальна витрата палива
— Середнє споживання палива
— Запас ходу
— Пройдена відстань
— Фактична швидкість
— Попередження при перевищенні швидкості
"заходимо Меню Налаштування > > підменюІнструменти/Дисплей/Звуки > > Багатофункціональний дисплей> > Включено > > OK > > Зберегти.
Я робив за допомогою Carista OBD2, тому що "вАСІ Діагноста" у менена той момент не було.
На цьому все. У результаті з 6Q0953513AG9B9 і 6Q0953503DP9B9 у насвийшов 6Q0953513AJ9B9))))
p>
— Зовнішня температура
— Час подорожі
— Актуальна витрата палива
— Середнє споживання палива
— Запас ходу
— Пройдена відстань
— Фактична швидкість
— Попередження при перевищенні швидкості
