Багато хто скаже, що в цьому немає нічого складного. Я теж такдумав, поки сам не зіткнувся з цим.Дочітайте до кінця — зрозумієтечому))) Але про все по порядку. Надійна, компактна з хорошимихарактеристика.

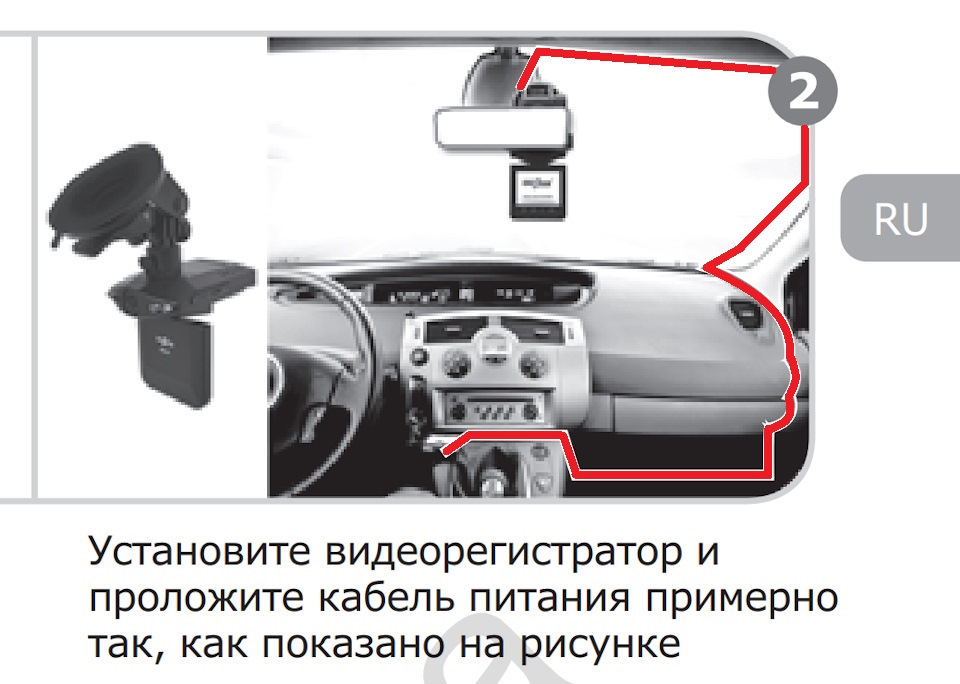

Спершу підключив так я показано в інструкції.Але через деякий часзіткнувся з низкою проблем.
Реєстратор підключався до штатного прикурювача.А він як відомопрацює постійно, а не тільки коли машина заведена.Звідсипроблеми.
Проблема перша — вранці можна забути, і не ввімкнутиреєстратор.А на стоянці або ввечері вдома навпаки, можна забутивимкнути і розрядитися акумулятор. Відео реєстратор працює, ателефон розрядився, зарядити телефон не можна, тому що потрібновимкнути відео реєстратор. А раптом ДТП? Напевно, треба буловикористовувати розгалужувачі, які роблять з одного прикурювача дваабо три. Але тут виникає третя проблема — я дуже не люблю коли всалоні автомобіля валяються якісь зарядні., кабелю, навушники іт.П. Для мене це, як мінімум, не естетично. Тим більше, що якщозабути всю цю периферію вимкнути, можна посадити акумулятор.Коротше треба щось думати… щоб був вільний прикурювач і не булоніде зайвих кабелів і проводів. Вирішив зробити ще один прикурювач, який працює від запалення. Щоб він був не помітний і головне нетреба було нічого різати або свердлити. Насамперед відключаємоклему акумулятора, це обов'язково! І приступаємо до роботи… Процесрозбирання описувати не буду. У програмі ELSA 4.00 Skoda є. Тількибуду писати назву розділу

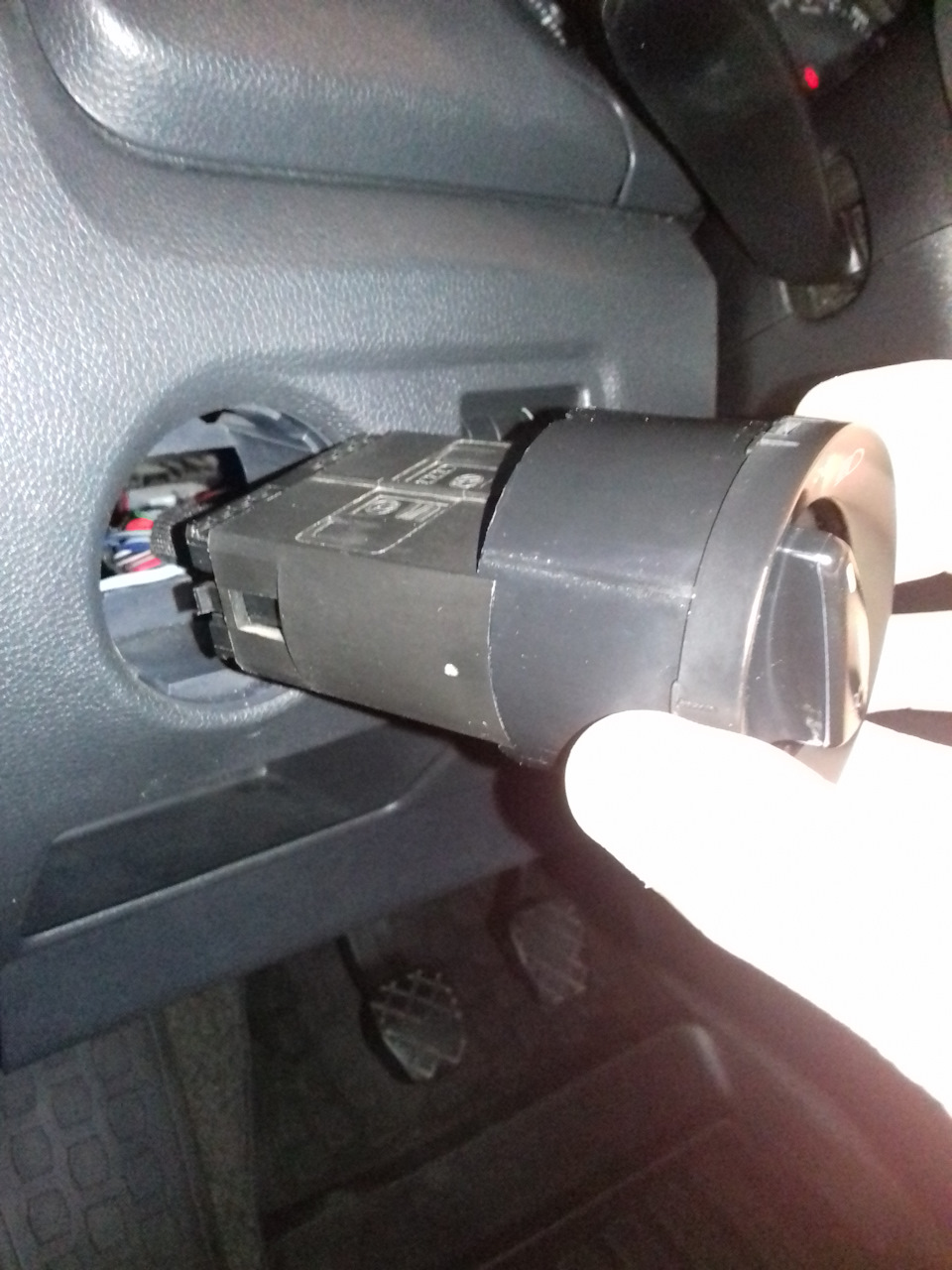

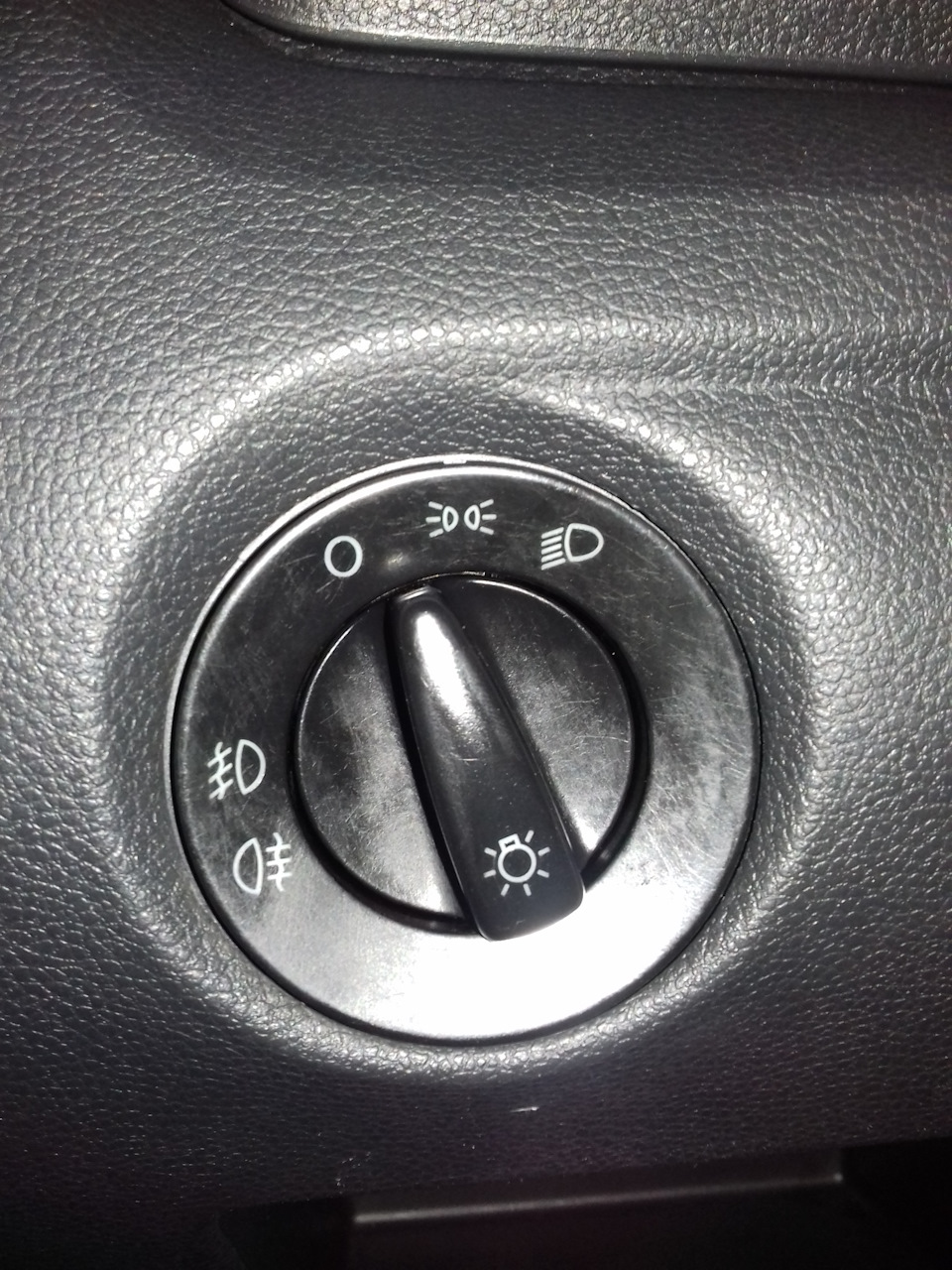

Мені було простіше, тому що я встановлював всі разом, а саме ПТФ іДХО, парктроніки, підігрів дзеркал заднього виду, прикурювач убагажник, плафон освітлення для задніх пасажирів, задній правийпротитуманний ліхтар, прикурювач для відео реєстратора та бортовийкомп'ютер. І на момент установки в салоні не було обшивоквзагалі))) Перш за все нам потрібно знайти провід, на якомуз'являється +12 вольт при включенні запалювання. У кожній машинівін перебуває по-різному. В ідеалі краще взяти із блокузапобіжників.Заодно і підключіть провід, який йтиме на відеореєстратор через штатний запобіжник. Мінус беремо на будь-якомуметалевому болті, який йде на корпус автомобіля, або теж з блокузапобіжників. Я зробив трохи простіше. Взяв +12 вольт з колодки, яка йде на вмикач світла. Я знаю, що так робити трохи неправильно.Адже ми не використовуємо штатний запобіжник. Але не переживайте. У99% приладів, які підключаються через прикурювач, є свійзапобіжник, який знаходиться в самому штекері))) Зазвичай він маєномінал 2-3 ампери. Саму розетку будемо ховати під стелею, біляплафона освітлення. Знімаємо перемикач світла. ELSA 4.00 Skoda —Посібник з ремонту — Зняття та встановлення перемикача світла

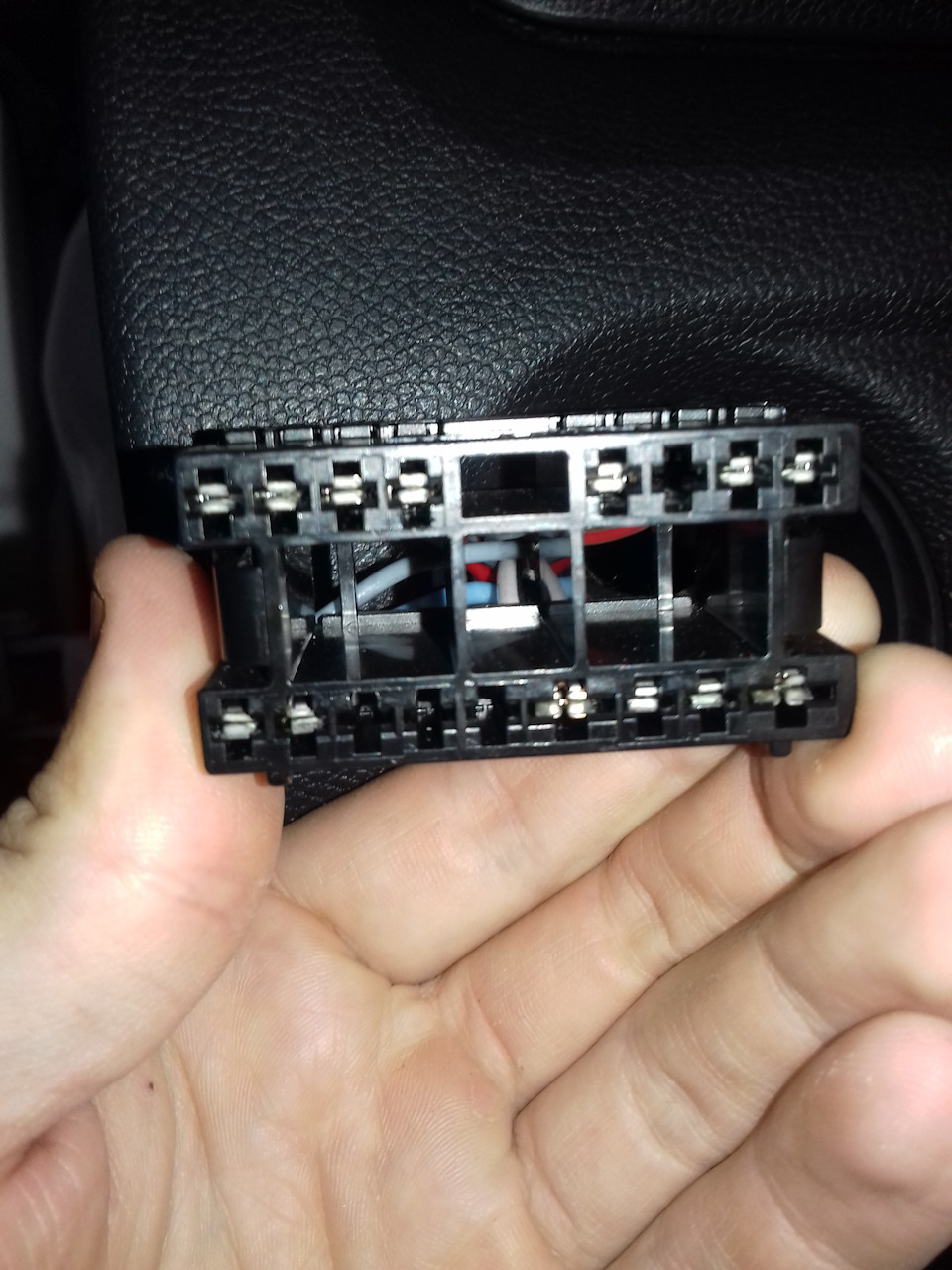

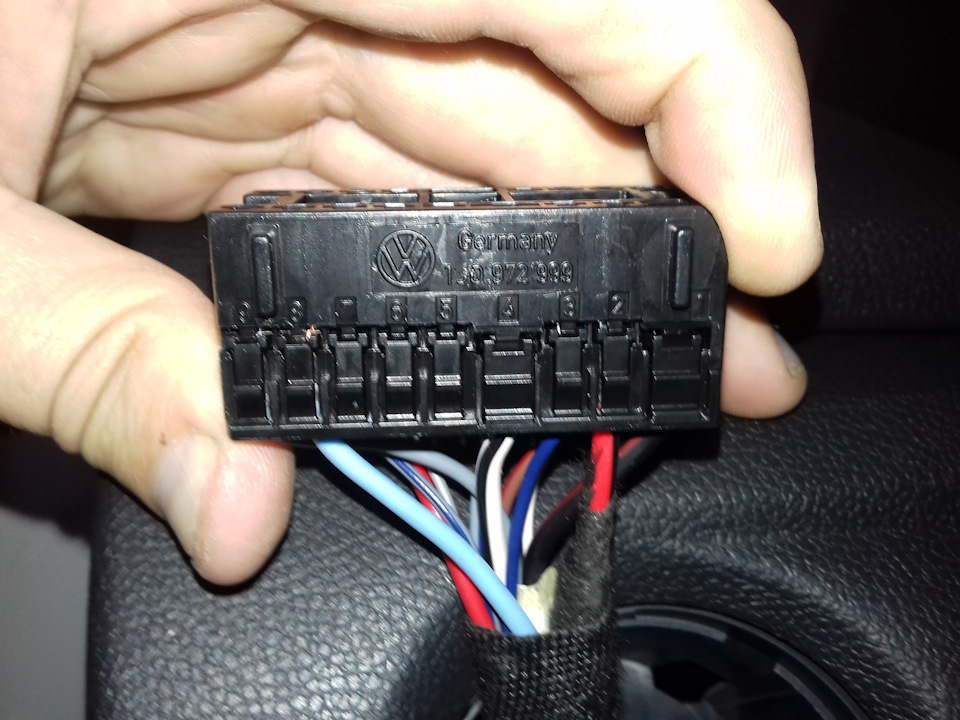

Витягуємо колодку з проводами яка йде до вмикача. Ній провід якиййде до роз'єму 2 (у мене він червоно-чорний). Перевіряємоелектричним тестером або мультиметром цей провід. При включеномузапаленні на ньому має бути +12 вольт. При вимиканні запалення +12вольт має зникати. Приєднуємося до цього дроту, саме він даватимеживлення на відеореєстратор. Наступний крок, це протягуванняпроводки від перемикача до плафона освітлення. Я брав провідперетином 1, 0 мм. Провід необхідно кілька метрів. Для зручностізнімаємо бічну накладну біля дверей водія.
Будьте обережні, накладка знімається важко, тому знімайте її дужеакуратно. Щоб не подряпати пластик і не поламати кріплення.
У продажу є спеціальні набори для зняття обшивки (45 грн.), краще використовувати їх.
Далі знімаємо ущільнювач водійських дверей і накладку стійки.автомобілі з головною НПБ)
ELSA 4.00 Skoda — Посібник з ремонту — Зняття та встановленняверхнього облицювання стійки A (автомобілі без головноїНПБ)<
Знімаємо пластикову заглушку біля плафона освітлення або відділеннядля окулярів, якщо у Вас інша комплектація.
ELSA 4.00 Skoda — Посібник з ремонту — Зняття та встановленнявідділення для окулярів
Перш ніж протягувати провід краще його обмотати тканинною ізолентоюCoroplast або Certoplast. Вона дуже м'яка і не задубіє на морозі.Якщо придивитися, то вся проводка в автомобілі замотана саме нею.Вона захистить вас від зайвих шумів, провід не гримітиме пропластикові деталі. Прокладаємо дроти для відео реєстратора вздовжштатних дротів. Для зручності можемо використовувати пластиковістяжки. Далі прокладаємо провід під обшивкою стелі, акуратновідгинаємо обшивку біля лобового скла і просовуємо туди провід. Зпроводами все. Залишилося тільки припаяти прикурювач. Гніздоприкурювача брав зі старого неробочого перетворювача струму. Даліберемо провід живлення від реєстратора. Один кінець виводимо підобшивку до відео реєстратора. Інший підключаємо до нашогоавтоматичного прикурювача.
Зайвий провід можете або вкоротити))) або добре змотати в клубок, як зробив я)))
Перевіряємо все на працездатність і складаємо у зворотнійпослідовності. Готово! )))
Так ми отримали автоматичний прикурювач, якого не видно і до якогозавжди є доступ.
PS За необхідності Ви можете використовувати його длярадар-детектора та навігатора. Або навіть підключати два приладиразом, тільки обов'язково потрібно використовуватирозгалужувачі!
Крім того, щоб Вам було легше, ось відео — автоелектрика Сергіяstozaycev Зайцева, як наочний посібник.
Шкода що коли робив я, цього відео ще не било.Головне як паятиме —не переплутати полярність. Далі беремо провід живлення відреєстратора. Один кінець виводимо під обшивку до відео реєстратора.Інший підключаємо до нашого автоматичного прикурювача.
Зайвий провід можете або вкоротити))) або добре змотати в клубок, як зробив я)))
Перевіряємо все на працездатність і складаємо у зворотнійпослідовності. Готово! )))
Так ми отримали автоматичний прикурювач, якого не видно і до якогозавжди є доступ.
PS За необхідності Ви можете використовувати його длярадар-детектора та навігатора. Або навіть підключати два приладиразом, тільки обов'язково потрібно використовуватирозгалужувачі!
Крім того, щоб Вам було легше, ось відео — автоелектрика Сергіяstozaycev Зайцева, як наочний посібник.
Шкода що коли робив я, цього відео ще не било.Головне як паятиме —не переплутати полярність. Далі беремо провід живлення відреєстратора. Один кінець виводимо під обшивку до відео реєстратора.Інший підключаємо до нашого автоматичного прикурювача.
Зайвий провід можете або вкоротити))) або добре змотати в клубок, як зробив я)))
Перевіряємо все на працездатність і складаємо у зворотнійпослідовності. Готово! )))
Так ми отримали автоматичний прикурювач, якого не видно і до якогозавжди є доступ.
PS За необхідності Ви можете використовувати його длярадар-детектора та навігатора. Або навіть підключати два приладиразом, тільки обов'язково потрібно використовуватирозгалужувачі!
Крім того, щоб Вам було легше, ось відео — автоелектрика Сергіяstozaycev Зайцева, як наочний посібник.
Шкода що коли робив я, цього відео ще не било.
