Чип-тюнінг своїми руками. Частина перша.

Думаю, багато хто зі мною погодиться, що 307-й з бензиновим 1, 6мляво поводиться до 3000 оборотів. Ось і вирішив я чіпанути своюмашинку. Раніше мав досвід з ВАЗами, Ланосами, Сенсами, Авео.
Спершу зняв ЕБУ з машини:від'єднав АКБ (згідно з інструкцією, щобкомп'ютер заснув), з блоку зняв 3 роз'єми (блок знаходиться підкапотом у запобіжному відсіку), далі блок витягуємо вгору понапрямних у корпусі, ЕБУ у нас в руках.

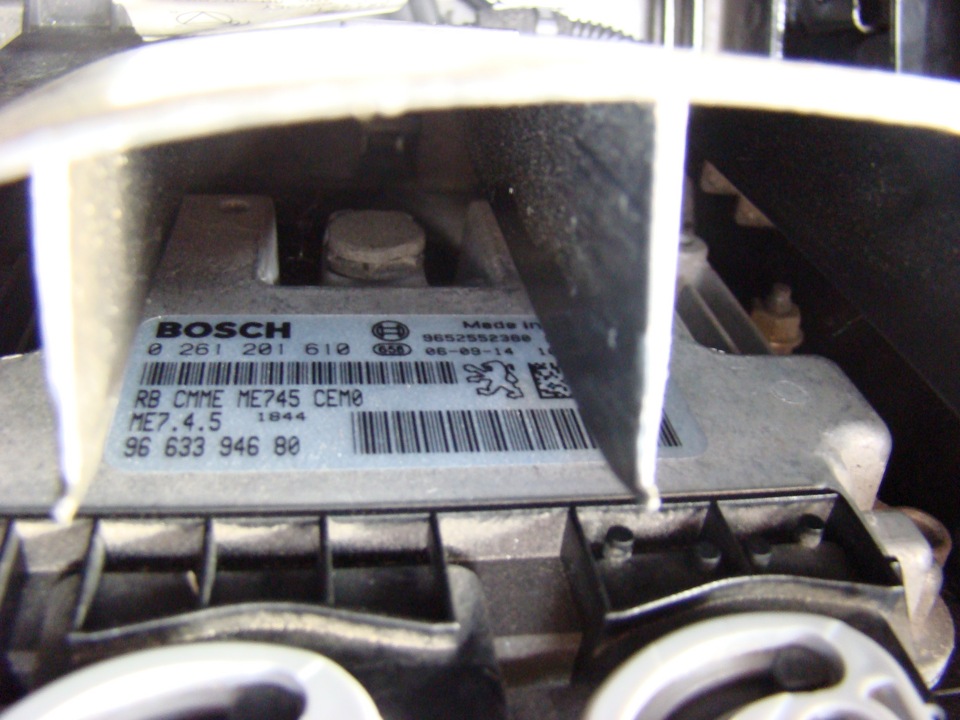

ЕБУ (електронний блок управління) в блоці запобіжників намашині.

Відкрутивши 2 гайки від направляючої пластини звільняємо блок дляогляду. br/>
Ось який був у мене:BOSCH ME7.4.5

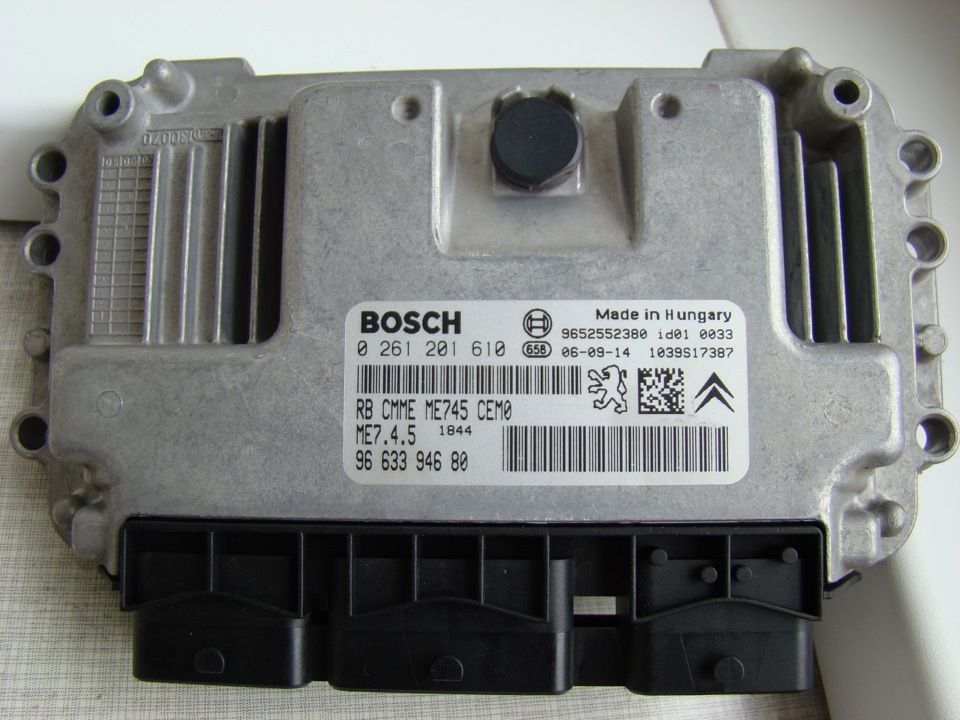

Зовнішній вигляд ЕБУ

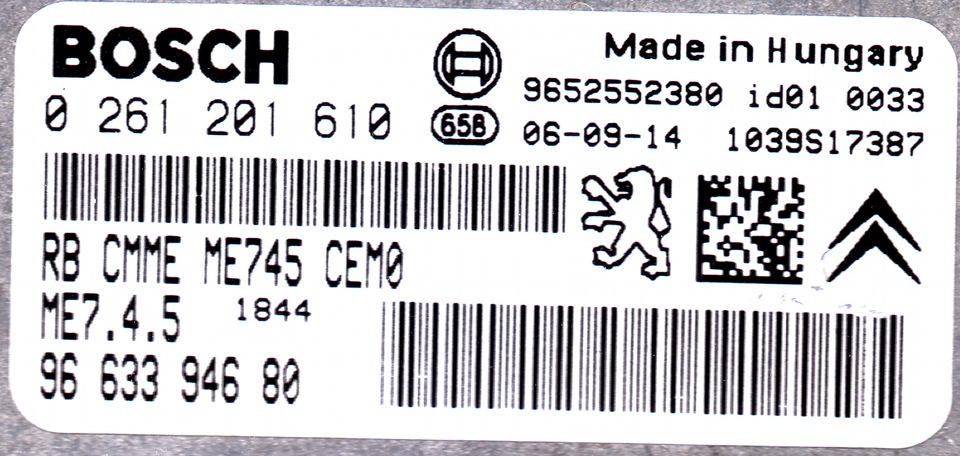

Наклейка:
наклейка на ЕБУ
Для прошивки нам необхідна буде програма, К-Line адаптер, 2резистори на 1кОм, ноутбук із зарядженим АКБ, безперебійне живлення12 вольт (особисто я використовую безперебійник і саморобний блокживлення 3-15 вольт, 1 Ампер, але можна використовувати і АКБ авто)Безперебійне живлення ноутбука та ЕБУ необхідно для того, щоб упроцесі перепрошивки не "зникло кудись" живлення і не отримати "завалений" ЕБУ.
К -Line адаптер у мене був — купити такий можна в будь-якомуінтернет-магазині, що займається діагностикою або чіпуванням авто..97.7).
Потім необхідно розібрати блок для того, щоб шляхом підпаювання наплату 2-х резисторів перевести процесор блоку в boot-режим (режимперепрограмування).

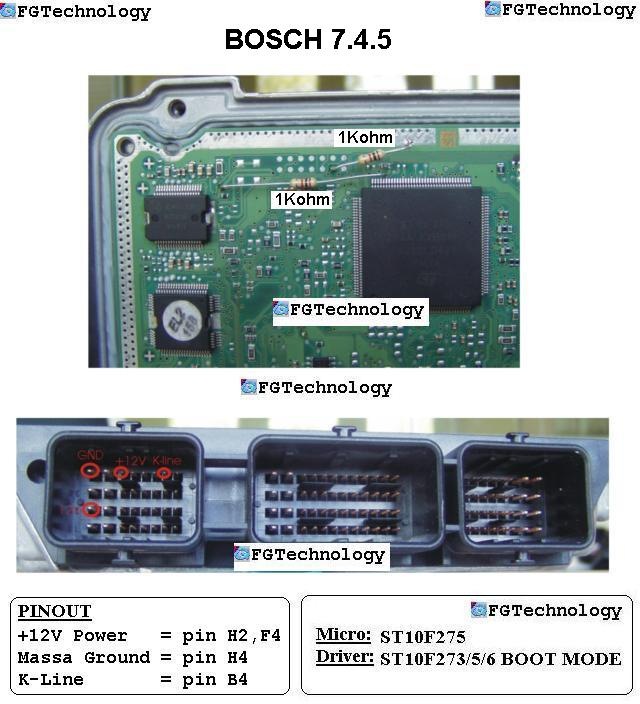

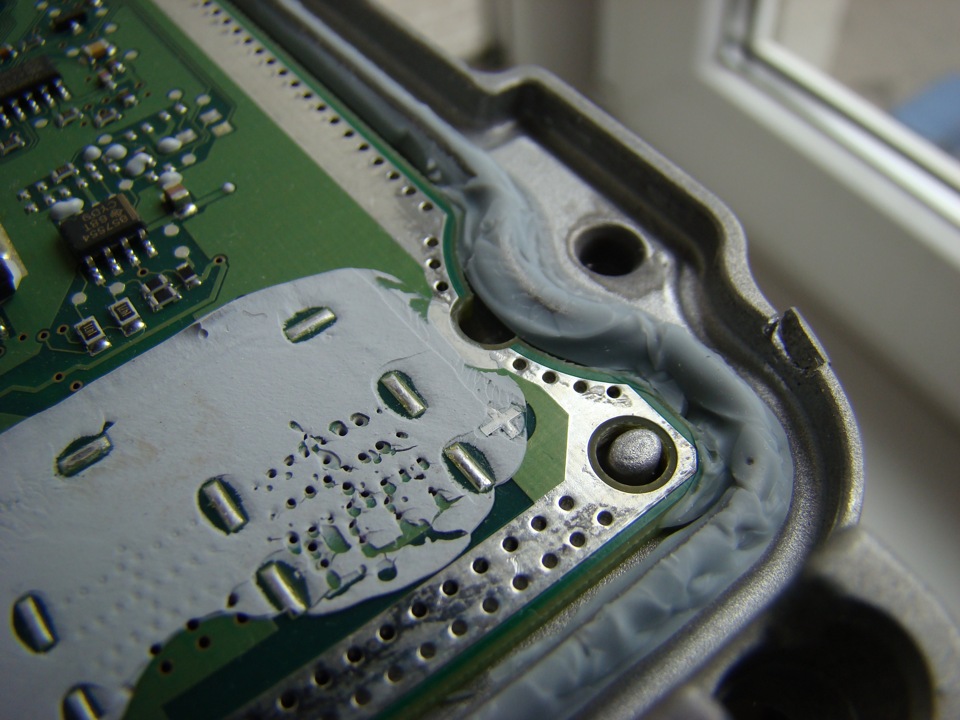

Відкрутивши 4 гвинти головкою Т15 (зірочкою) необхідно зняти кришку.Зробити це не просто – по периметру залитий герметик, дляполегшення зняття кришки необхідно обережно прогріти герметикбудівельним феном для того, щоб його розм'якшити. На інших фотогерметик видно теж. Ось такий герметик по всьому периметру. Занаявною схемою припаюю 2 резистори на вказані місця (нових не булопід рукою, використав б/в, довелося один подовжити проводком). Атак у мене вийшло:загальний вигляд
Центральний процесор ST10 підпаяв і з іншим резистором так само осьтак вийшло.
К-Лайн адаптер USB підключення
мій БП
блок живлення до комп'ютерного безперебійника, К-Лайн адаптер — USBноута (для адаптера необхідно встановити відповідні драйвера, щобкомп'ютер його коректно визначав).
Для приєднання живлення до ЕБУ використовую такі ось проводки (використовувалися непотрібні комп'ютерні роз'ємники і якасьвійськова різьба для "+" і "-" на блок живлення).
Червоні — плюсові, сині - мінусові.
Загальний вигляд
Для +
А це -
Встановлюємо на ноуті програму ChipLoader_1.97.7 (дотримуючисьінструкцій з встановлення) .
Під'єднати блок як показано на малюнку.
Підключення блоку.

Запускаємо встановлений завантажувач прошивок, використовуємовкладку програми BOSCH M7.9.7( +) boot. Вкладки для блоку BOSCHME7.4.5 в цій програмі немає, а використовуємо вкладку BOSCHM7.9.7(+) boot тому, що в цих блоках використовується однаковийпроцесор. Подаємо живлення на ЕБУ (згідно з підключенням на схемі). У програмі вибираємо порт підключення, тиснемо "установитизв'язок".
Якщо все робили акуратно і послідовно - зв'язок встановиться і ЕБУбуде готовий до перепрограмування.
На даному етапі поки все, трохи пізніше решту звіту надрукую.
