Хотілося зробити невеликий зручний пульт із максимальнимфункціоналом. Але об'їздивши пів міста не знайшов тумблерів безфіксації вже було вирішив робити на кнопках зробив невелику схемкуі вже наступного дня поїхав по магазинах електроніки, щозалишилися, і про диво знайшов маленькі тумблерочки без фіксації.Відразу постараюся перерахувати що купував для пульта:
1. Тумблера 8 шт (1 про запас)
2. Провід двожильний акустичний 30 метрів (зайве знадобитьсяще)

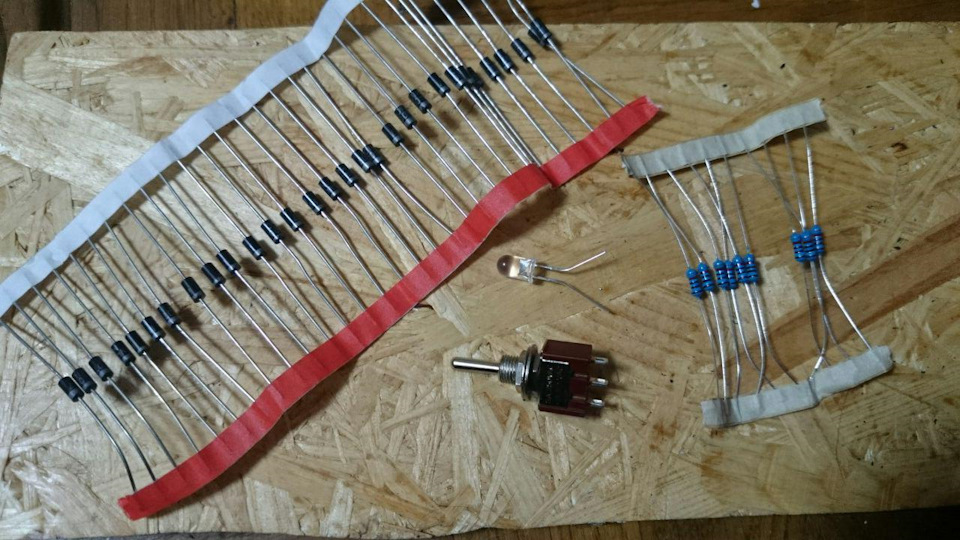

3. Діоди комплект ( 30 шт, поштучно не продають)
4. Діод зеленого кольору та резистор для нього щоб показував якщоживлення на пульті.
5. Провід одножильний червоний (1 метр)
6. Пластикова коробочка трохи більше стандартної візитки
7. Обплетення зміїна шкіра (6 метрів)

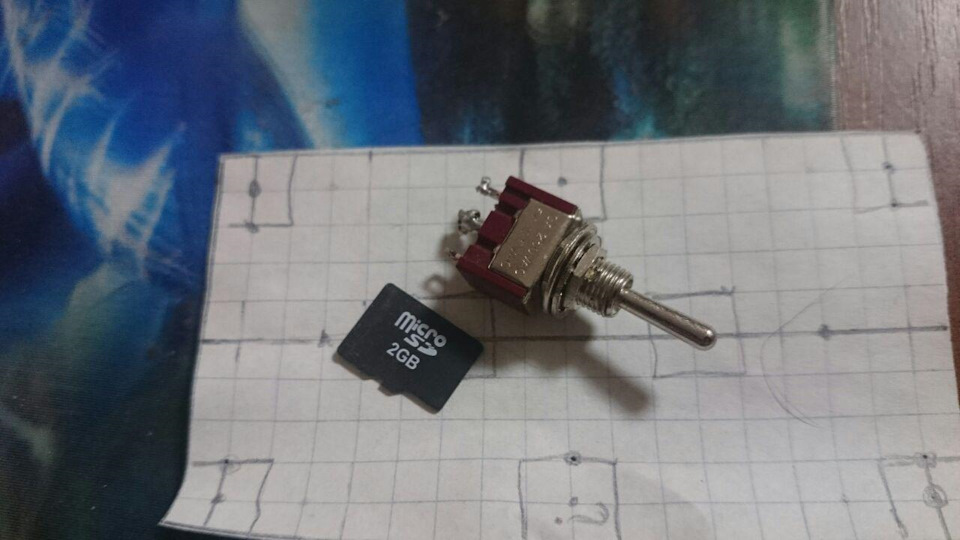

8. Олово термоусадка Власне сам тумблер у розмірах трохи більшефлешки. Розмір 13мм х 8мм
З новими тумблерами стара схема вже не потрібна
Схема під кнопки без фіксації може кому знадобиться
Діоди, резистори

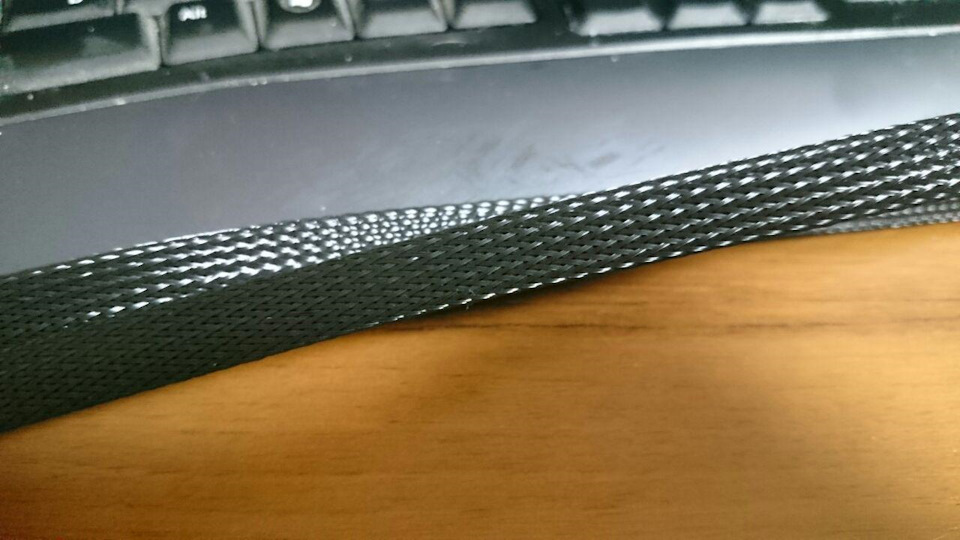

Оплітка Зміїна шкіра
І приступаємо до створення нової схеми, зізнаюся чесно я не знаюсяна схемах і т.Д. Зробив схему на основі отриманої інформації вгугле.

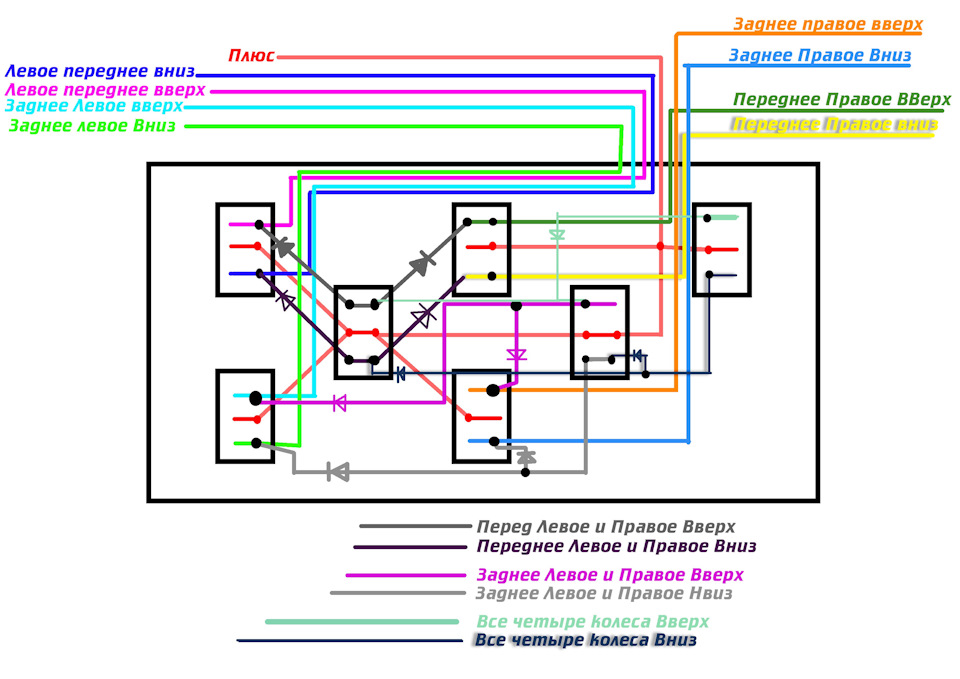

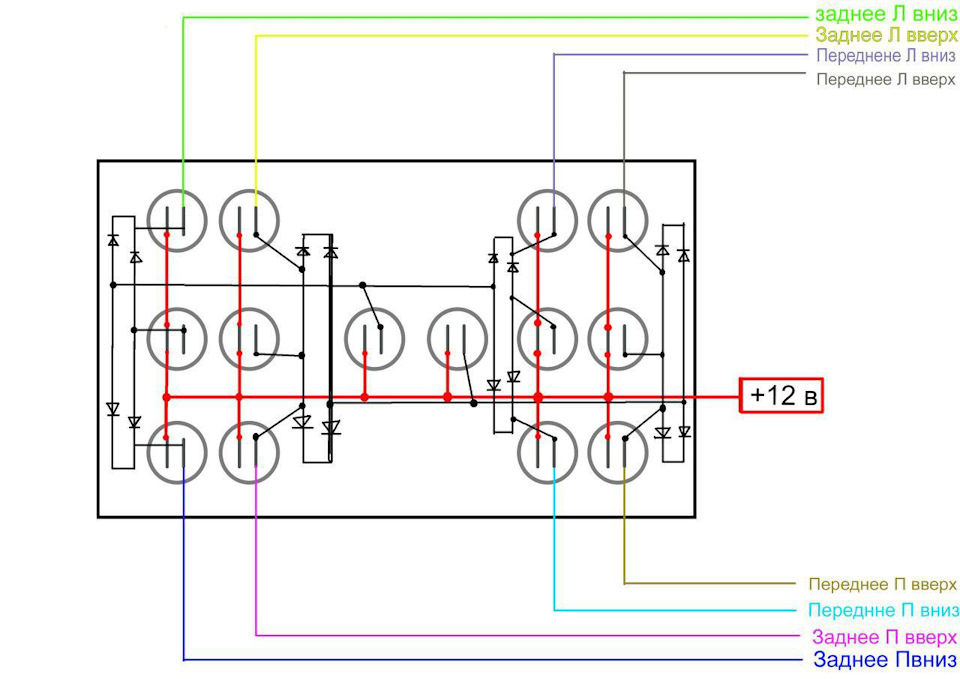

Нова Схема під Тумблера Без Фіксації
Для мене було важливо щоб пульт був не просто на 4 тумблера, ащоб можна було:
1. Керувати кожним колесом окремо (контуром)
2. Піднімати/опускати передні колеса окремо
3. Піднімати/опускати задні колеса окремо
4. Можливість керувати всіма контурами відразу підйом/спук всіхчотирьох коліс одночасно
Виходить 7 тумблерів тепер проблема потрібно розмістити всітумблера зручно красиво щоб була хоч якась симетрія.
Чортимо купу варіантів поки не добиваємося ідеального для себеварика
Найоптимальніший як на мене варіант для пульта
Переносимо креслення на нашу коробочку
Свердлимо отвори для Тумблерів
Встановлюємо Тумблера і отримуємо ось таку Красу
Спочатку я думав місця там більш ніж достатньо але це була моявелика помилка взяти таку маленьку коробочку для пульта Враховуючищо паяльник я в руках тримаю Вперше та ще й розмір совдеповськогопаяльника не на мою користь)))
Але ми не здаємося треба ж все-таки спробувати подужати самому. Урезультаті 4 години тапорної роботи і отримуємо ось такийрезультат:/p>
У якийсь момент я думав що все-таки попрошу Братана спаяти всепо-людськи тому що як я зрозумів паяльник це явно не моє і до тогож на останніх тумблерах я думав що дроти ну ні як не влізуть
>
Але на мій подив всі дроти вмістилися так що навіть можна булозакрити задню кришку
І найголовніше пульт пройшов перевірку на працездатність
Якщо є питання пишіть постараюся допомогти.
Всім Дякуємо за увагу.Удачі Вам на дорогах.
