Заміна кульового шарніра важеля КПП була зроблена майже відразупісля покупки машини 2 роки тому, але люфти залишилися в важелі, свого часу чекав карданчик і ось він прийшов.
Висвердлюємо заклепку і знімаємо кардан, так само доведетьсявисвердлити заклепку з втулки, бажано зробити на токарномуверстаті, розсвердлити отвори під 6.5мм, для кріплення підійде болтМ6, бажано з нержавіючої сталі./p>Далі висвердлюємо алюмінієві заклепки на карданному шарнірі ірозбираємо його, кіт як він влаштований:

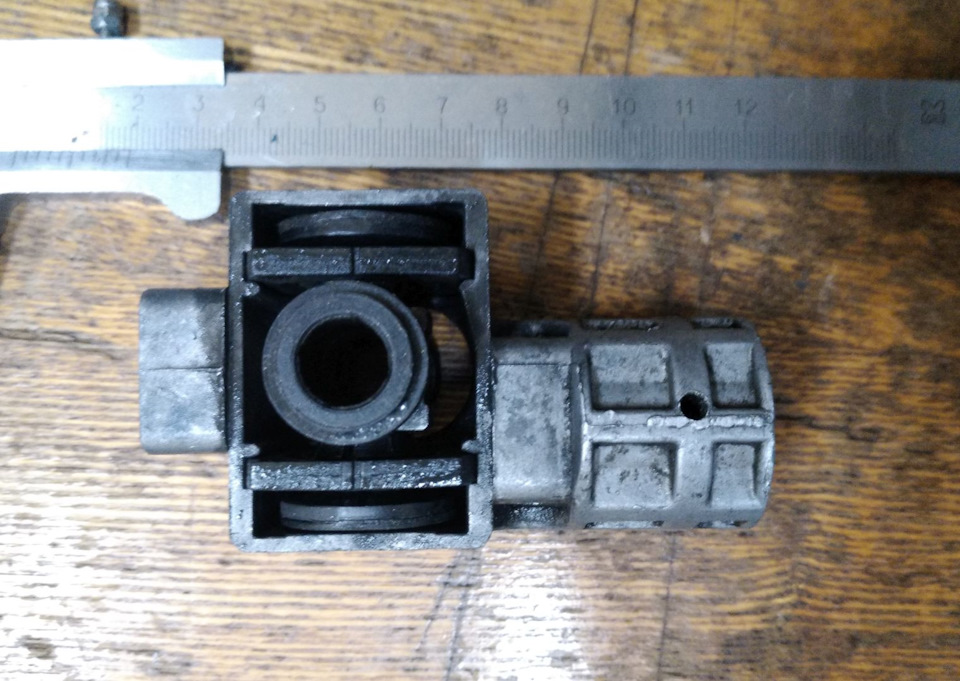

Конструкція карданного шарніра

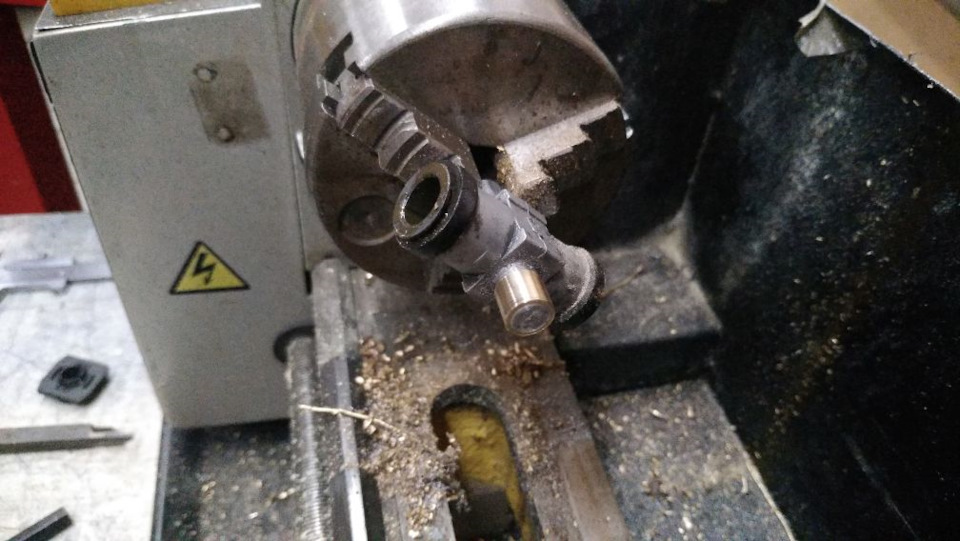

У ньому зношується алюмінієві осі, зроблені єдиним цілим зхрестовиною.Варіант відновлення - обточити і відновити бронзовимивтулками, дешевий варіант - надіти на них термоусадку., провозивсяпару годин з токарним верстатом та використовуючи обмежений набірінструментів.

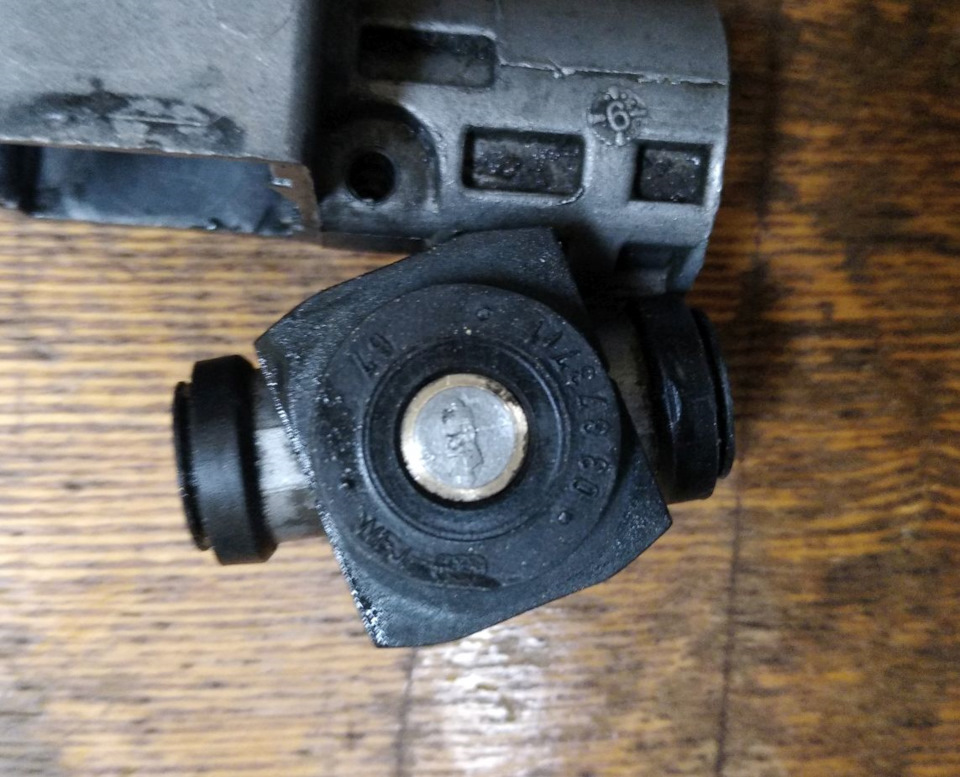

Втулка вже встановлена та проточена у розмір.
Якщо хто захоче повторити — потрібно виготовити 2 бронзові втулки, З внутрішнім діаметром 8мм, довжиною 9мм, із зовнішнім діаметромперевищує 10мм. Потім потрібно буде проточити хрестовину підпосадку з натягом, напресувати втулку і прямо на хрестовиніпроточити в діаметр 10мм. Я взяв ШРБ-4. Тепер шарнір повністюпрацездатний та без люфтів.
Коментарі11
На першій сотні відходив 3 роки. Зараз купив іншу і знову замінив карданчик. Проходив уде рік. Без проблем.
Дякуємо за його правильний номерок. Раніше зустрічав трохи неправильний номер і ціна вискакувала під 20К. А зараз знайшов його за 1200
Він новий 1500 коштував. Сенс із ним мучиться?
У автора я так зрозумів 2,0. Там не страшно. На 2.8 та там багато розбирати.
Була можливість поколупатися, поколупався, якраз розібрався як він працює. Для мене більше проблемою є тепер установка його на машину.
Тут згоден якщо час є і бажання то звичайно поколупається треба. Я сам такий. А на машину нормально ставитися нормально на коробці болт інакше не поставиш. А під зашиткою там сліди залишаються як би не промажеш.
Потрібно шукати яму або естакаду. Там можна без зняття теплового екрану поміняти?
У мене на заміну кардану куліси йде година. Це зняти тягу замінити карданчик і поставити. Це 100ке. На 80 приблизно так само. Але може на 10 хвилин більше. Я не знімаю повністю екран я відпускаю його і в отвір, що утворився, міняю. Там болт на 13ключ...
З 2.8 мотором мені знімали вихлоп, пів дня промучились.
А гумки залишаються колишніми? Чим потім клепав?
Гумки виявилися повністю цілі, еластичність не втратили.
