1. Зняття блоку керування печі
Зняти рамку — відкрутити 2 болти і зняти рамку (дві засувки)
Відкрутити 4 болти і зняти блок управління. .2

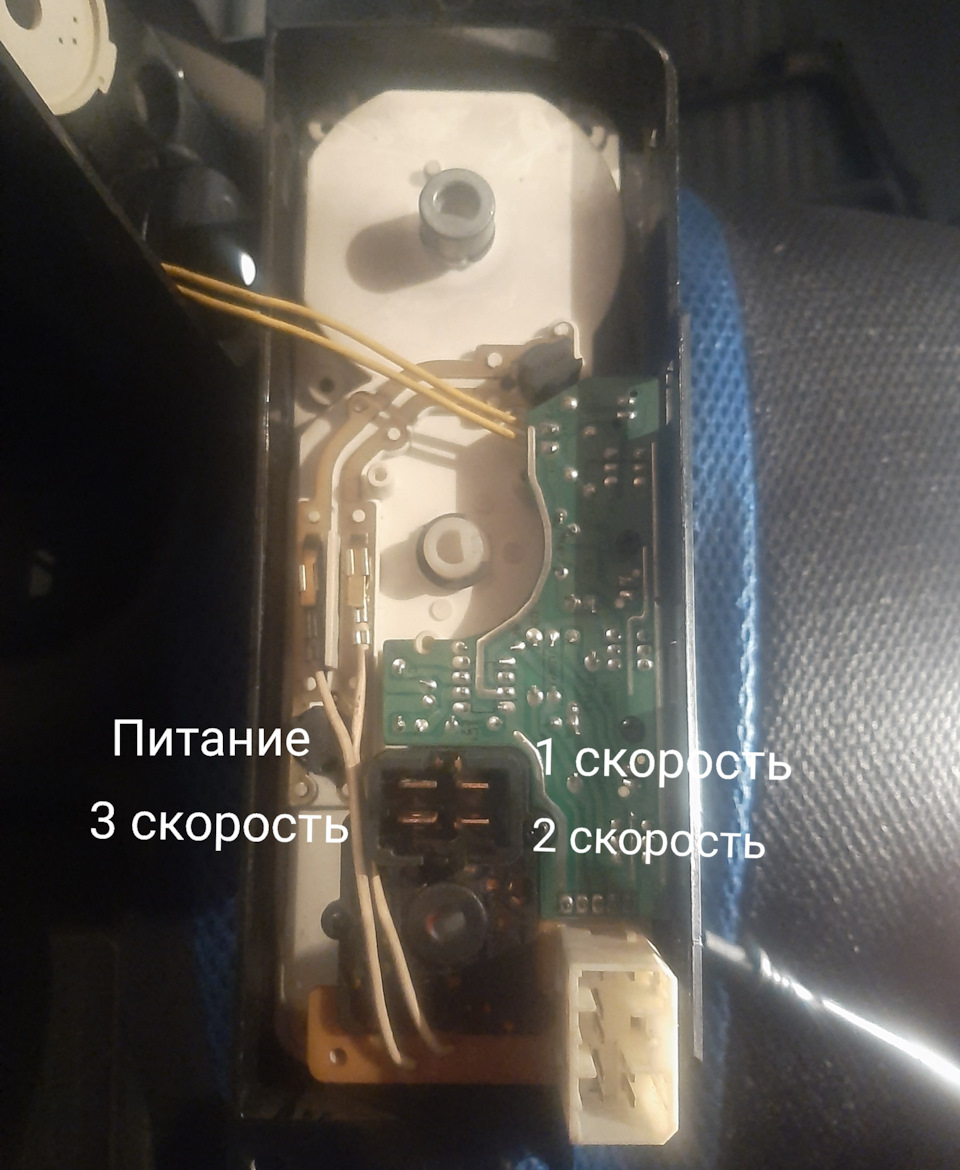

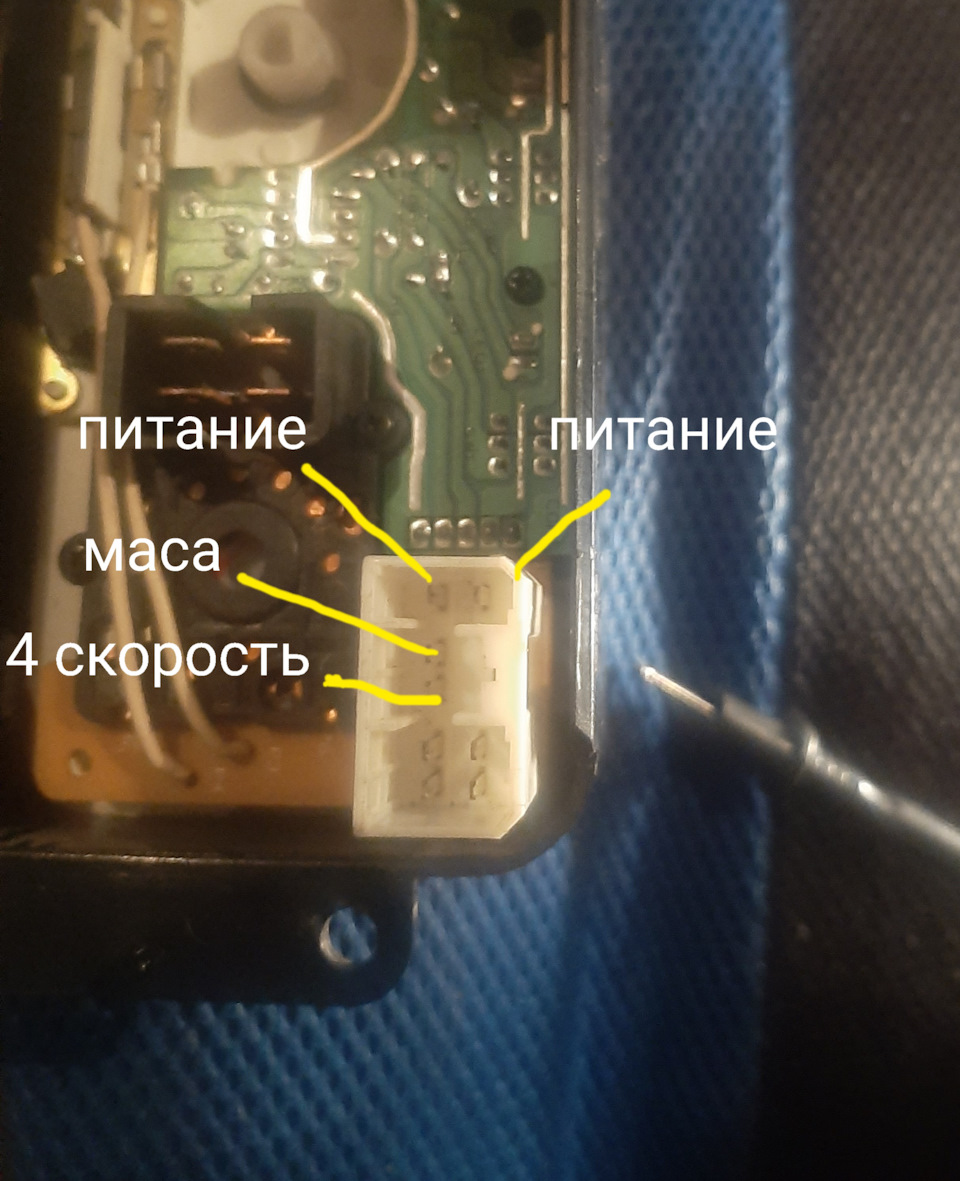

"4 швидкість" — з блоку управління подається живлення на реле 4швидкості пічки вентилятора.
Реле 4 швидкості знаходиться під торпедою з боку водія, роз'ємсірого кольору.

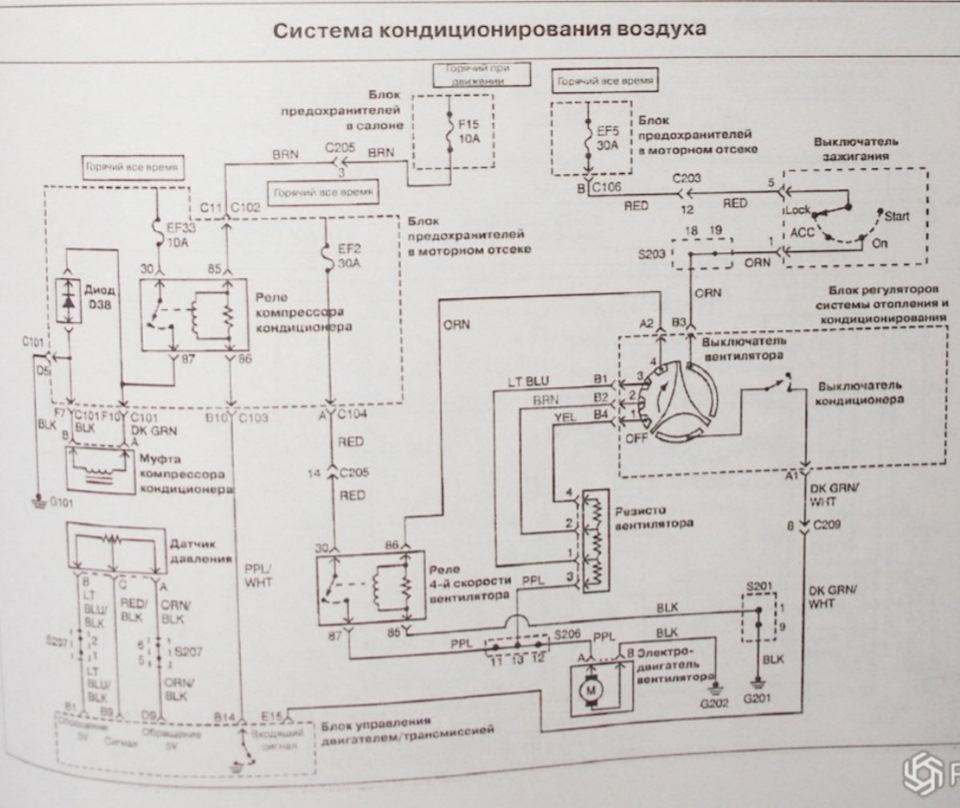

4. Електрична схема
5. Контактне реле

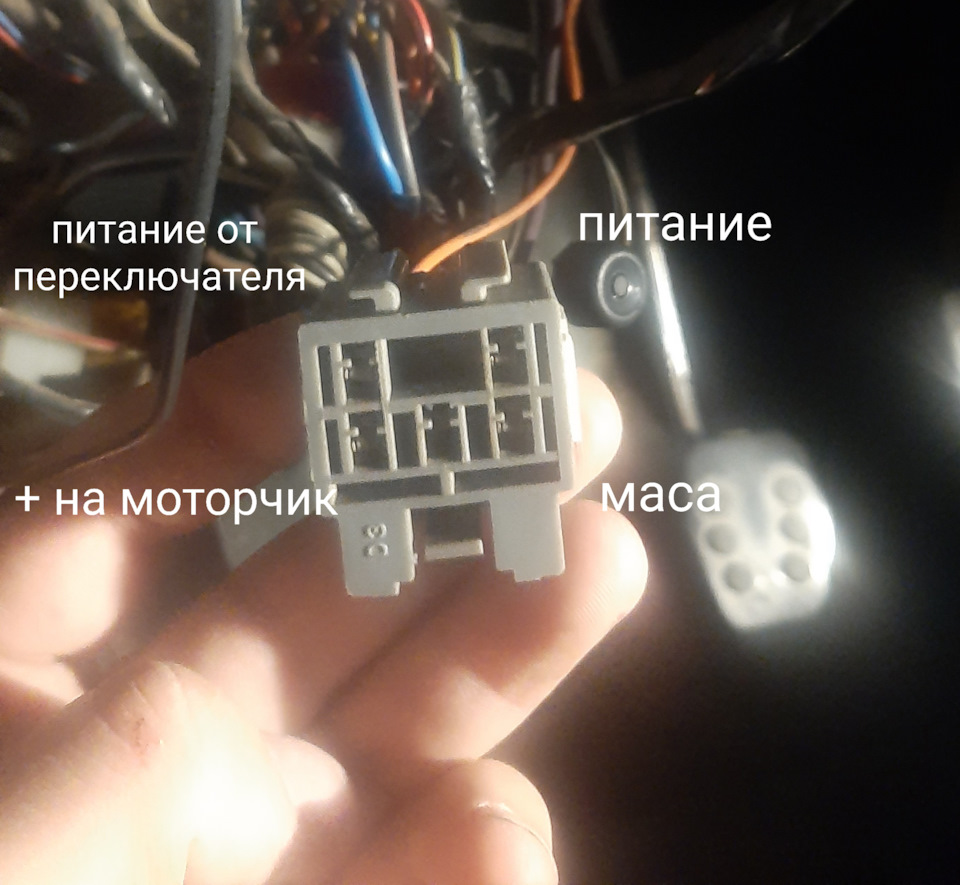

2) У роз'ємі, який підключається до блоку керування пічкою відсутня "мамка". Відповідно відсутній провід, який з'єднує роз'єм з реле.моторчика печі.
