У цьому записі хочу почати розповідь про електронну начинку БлокуУправління Пічкою (далі за ом БУП). Що колись, ще в перші місяці зпокупки нового авто, я задумався про підігрів дзеркал.Тому почавпідготовку і придбав кілька БУПів-донорів.Заради кнопок.Коликондиціонера у мене немає досі, хотів замість нього зробити окремукнопку обігрів дзеркал Але незабаром виявив, що у моїх великихдзеркалах, обігрів є із заводу і підключений на загальну кнопку зпідігрівом заднього скла, тому переробляти не став, і все нажите "непосильною працею" закинув до кращих часів, але це трохи відступвід теми. .
Так ось, спілкуючись з друзями в чаті, ВіталійVitalyAleks Ставить питання, а чому, після заміникнопки обігріву заднього скла, помаранчевий світлодіод кнопкигорить постійно. На допомогу Короля світлодіодівDoubleTiger, Чарівника з пересвітуSenjolken І давай розмірковувати.
Що ми маємо?

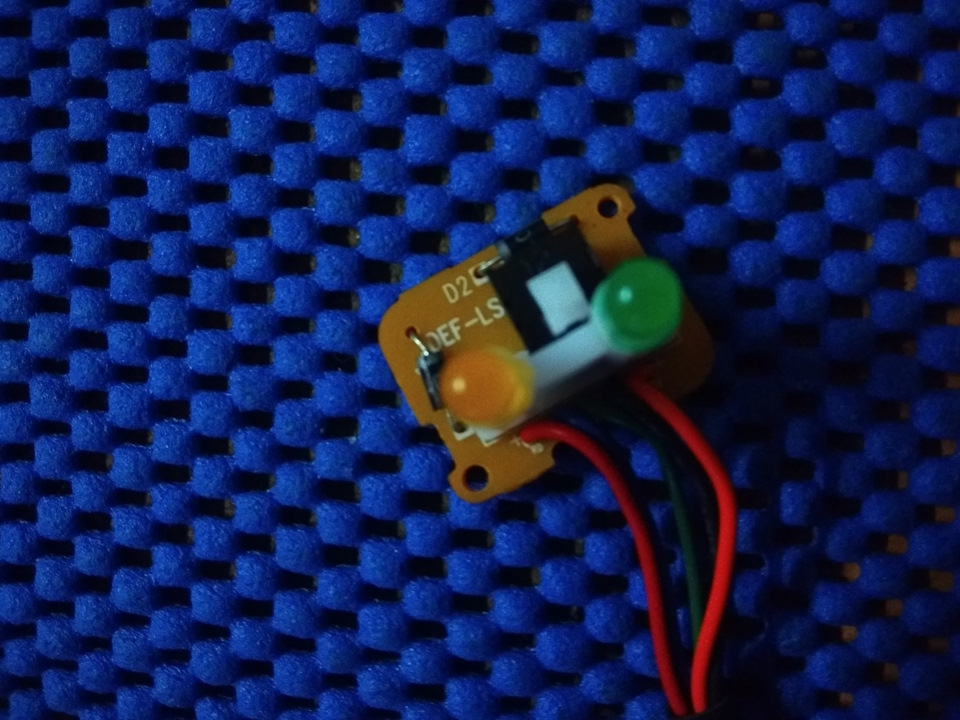

Кнопка із фіксацією. На платі, крім світлодіодів та кнопки є двазвичайні діоди. На платі напис DEF-LS

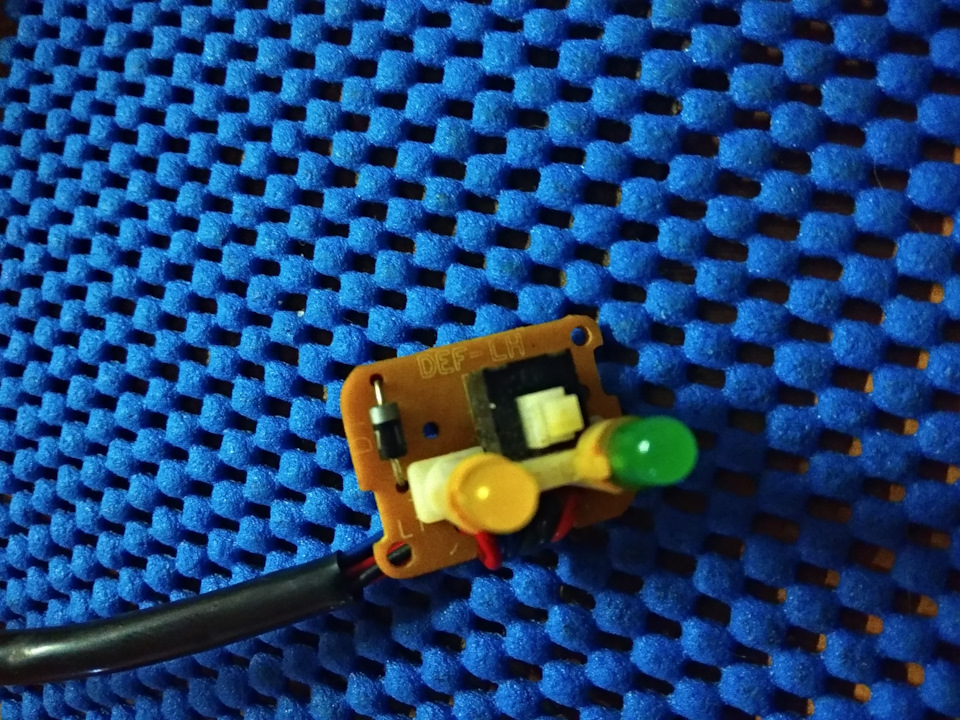

Другий варіант. Кнопка із фіксацією. Крім двох світлодіодів такнопки, на платі всього один звичайний діод. Маркування платиDEF-LH
І на моє щастя/нещастя знайшлася і третя варіація кнопки, правдау варіанті з кнопкою кондиціонера, але це не впливає:

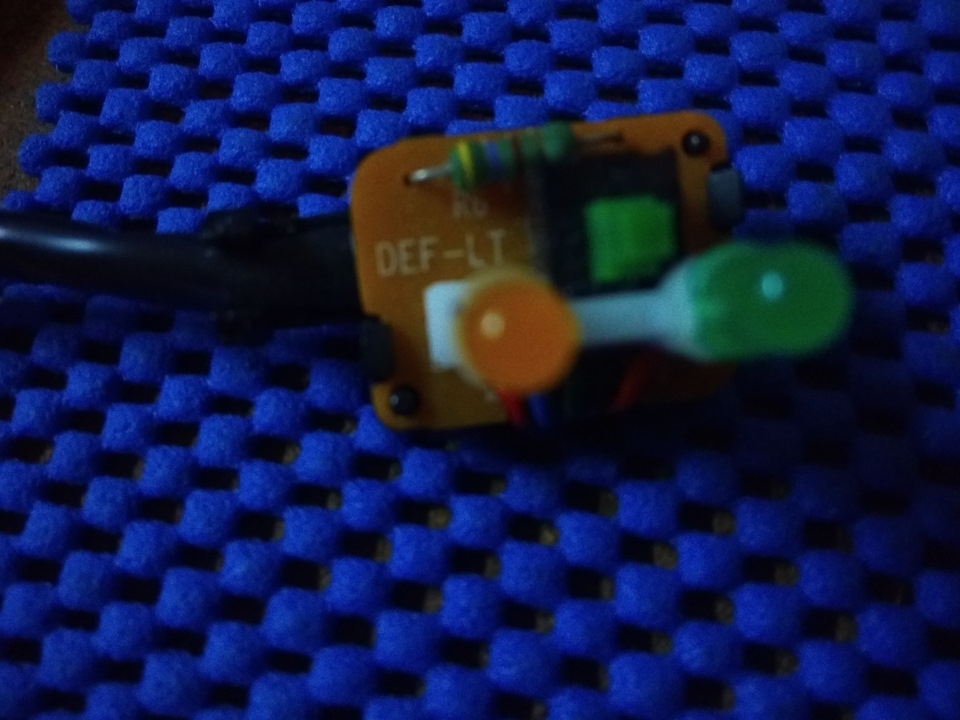

Варіант — 3. Кнопка БЕЗ ФІКСАЦІЇ. Крім двох світлодіодів та кнопкиє один резистор. Жодних діодів. Маркування плати DEF-LT Не важкоздогадатися, що якщо різна елементна база, то має бути і різнепідключення. Але не тут то було. З усіх трьох плат-кнопок виходитьоднакова кількість дротів. І їхнє забарвлення і розташування як наплаті так і на роз'ємі підключення до БУПу однакове.

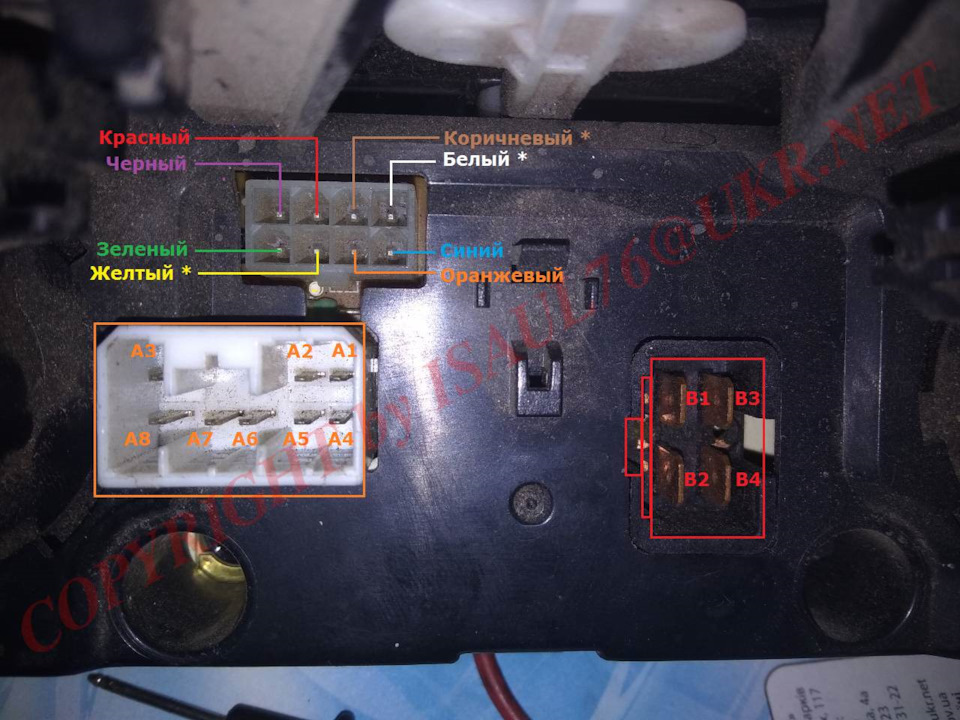

Хочеться ще раз показати фото, яке малював ще у 2018 році длядрузів. > Отже, кнопки різні, проводки однакові, значить основніплати БУПів повинні бути різні. br/>

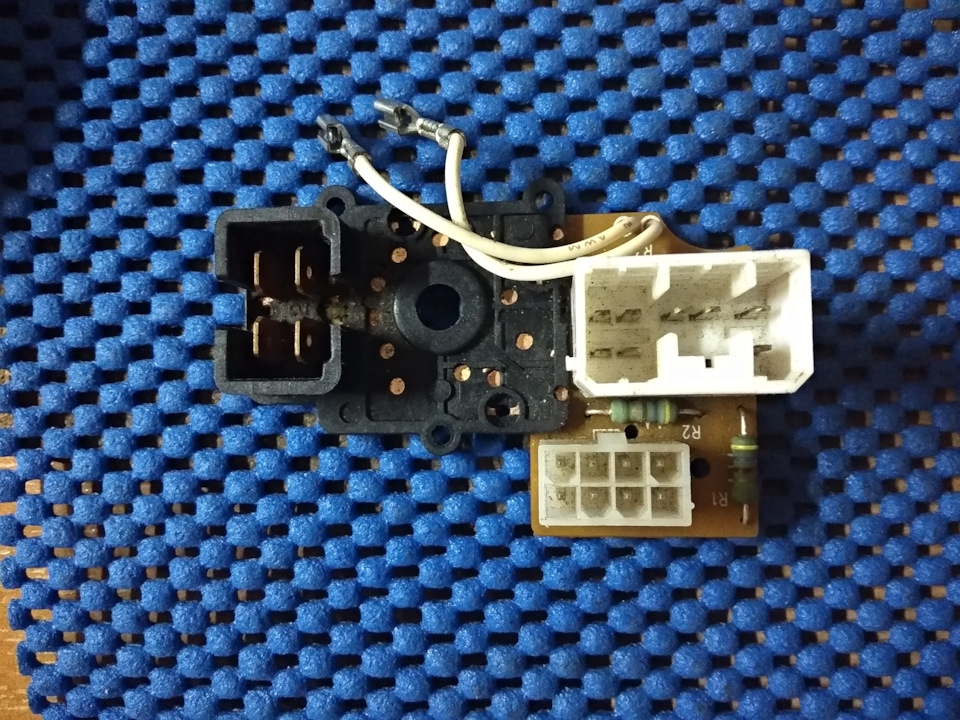

Яку ми отримали інформацію і як ми її дружно почали перетравлювати.Що маємо на виході? Дві основні плати БУПу з каталожними номерами759194 та 759193А
Ось вони нижчі:
759194
759193А
Так що в них по-різному скажіть Ви. Із зовнішнього боку жоднихвідмінностей. Ті ж роз'єми, ті ж три резистори.Але якщо їх (плати)перевернути і ретельно придивитися до розведених там доріжок, томожемо побачити величезну різницю. Бачимо? Що контакт А7 біжить укнопку по синій доріжці (проводу), назад вибігає жовтою доріжкою (проводу) і потрапляє на контакт А4. Це контакт маси (мінуса) Атут, майже все навпаки. Контакт А7 біжить у кнопку по жовтій синійдоріжці, а повертається по синій жовтій доріжці.
Відповідно, для кожної плати є свій варіант кнопки.
Але як бути?
< Кнопок три варіанти, а плат — лише два варіанти.
Ось у цій ситуації я чекаю допомоги від Вас, моїчитачі.
> Принципові схеми самих кнопок я покажу на фото нижче.
Ось їхні схеми. Хто хоч трохи розуміє принцип роботинапівпровідникових приладів, той зрозуміє в чому суть ірізниця.
Скажу одне АЛЕ. Taradaika, по всіх каталогах знайдено2 номери основної плати та 12 номерів кнопок. Номери наведунижче.
Багато кодів не пробиваються в базах. Їх ніде немає.
При купівлі кнопок (а ціна на них кусається) особливу увагуприділяйте напису на платі кнопки, а не номеру каталогу.
759254 це один діод 759196А - це два діоди як і код 759326 А осьпід кодом 759304 (це з кнопкою кондиціонера) Ви можете отриматикнопку обігріву в будь-який з трьох варіантів. Тут DEF-LT
Тут DEF-LS
Тут — DEF-LH
Тому будьте уважні.
Стаття не остаточна. У процесі коригуватиметься, при отриманнідодаткової інформації.
Велике прохання до всіх власників Ланосів з кнопкою обігрівузаднього скла без фіксації. По можливості, сфотографуйте з обохбоків свою основну плату БУПу та надайте мені для аналізу.
Дякую всім за увагу.
"
