На минулу машину я купував окремі блоки ДХО в поворотники.Працювали чудово, нарікань немає. А також важливо те, що невиглядало колгоспно, стороннє.
Тому і тут хотів щось подібне. > — 1 пін "мама" з євророз'єму магнітоли
— 1м.Дроти
— 1 стандартне 5 -ти контактне реле, (або 4-х контактне "нормально замкнуте") з колодкою (за бажанням, — далізрозумієте)
> — ізолента/термоусадка
---------

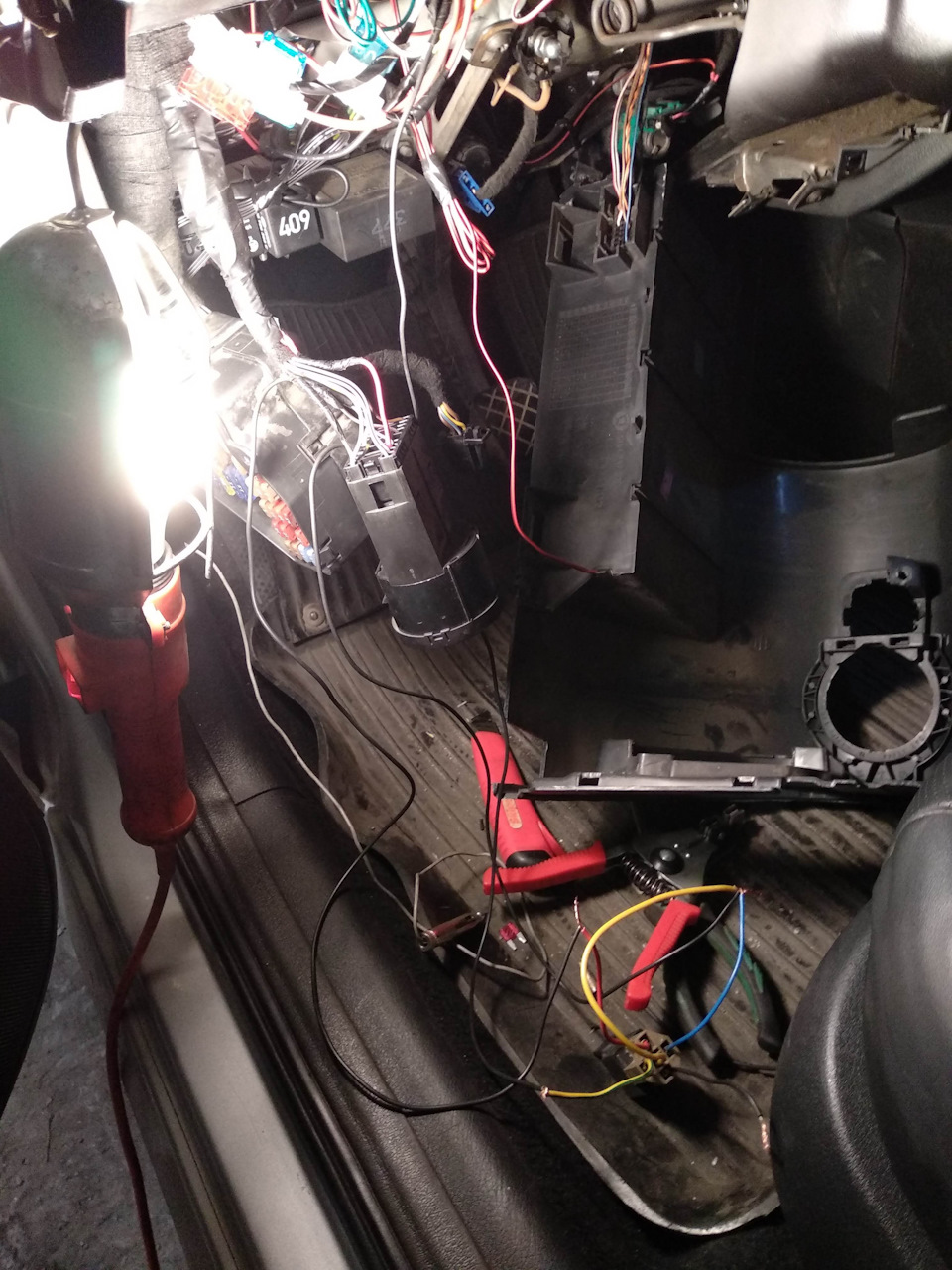

1. Для початку розбираємо низ торпеди, щоб отримати нормальнийдоступ до проводів перемикача світла.
робочий процес

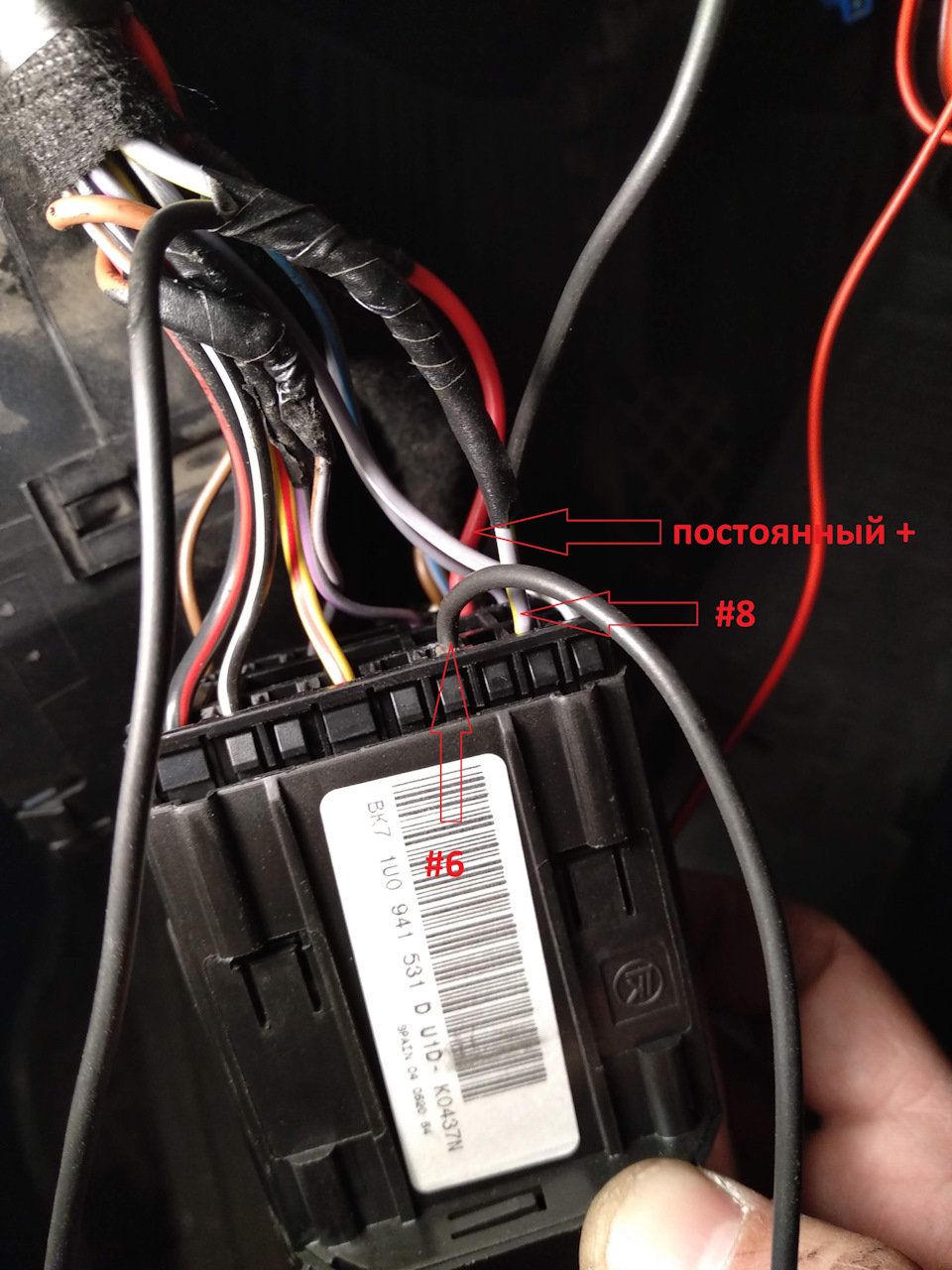

2. На колодці перемикача світла, знаходимо контакти №6, №8та червоний силовий провід з постійним +(i) (забув подивитися йогономер)
. На №6 пін із проводом відсутня, тому вставляємо туди нашкуплений, з проводом
пін
4. На цьому етапі можна просто приєднати другий кінецьдроту до контакту №8. У такому варіанті, ДХО працюватимутьпостійно, одразу після включення запалювання. Але я вирішив зробитиїх як і на минулій машині, що відключаються, від гальмастоянки.
Для Для цього мені і знадобилося реле.
А також необхідно знайти провід від ручника.
Я взяв керуючий мінус, що йде на лампочку в приладовій панелі.потрібно її зняти, і на правому штекері, знайти коричнево/жовтийдріт (фото на жаль немає)
5. Підключаємо реле:
розташування контактів
85 — до коричнево/жовтого на колодці приладки
86 — до червоного дроту на колодці перемикача світла
30 — контакт №6
88 (або 87А) — контакт №8
6. Прикручуємо реле, укладаємо дроти, і збираємо панель

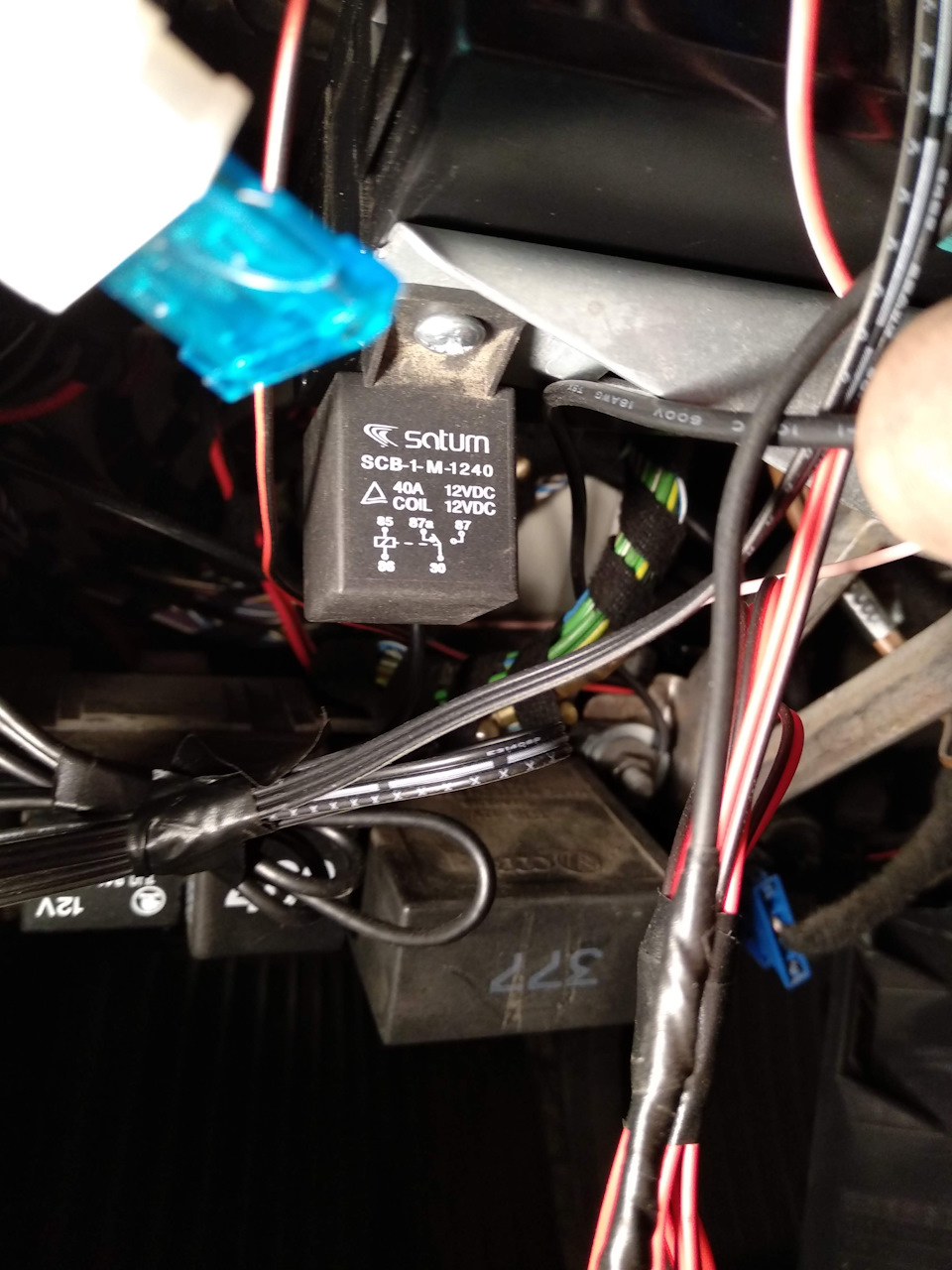

я прикрутив реле під болт кріплення блоку комфорту
7. Тестуємо, насолоджуємося ) )
Тепер, при включенні запалювання включаються наші протитуманки/дхо (в момент прокручування стартера, — гаснуть)
Також на приладовій панелі загоряється індикація
А при піднятті ручника, - Вони гаснуть.
Також, вони гаснуть при включенні габаритів.
---
загальний вигляд
> залишилося поставити нормальні лампочки ))
---
При такому варіанті підключення, залишається повністю робочоюштатна схема.
> Просто протитуманки тепер виконують додатково роль ДХО.
