1) Як його дістати?
Військового в цьому нічого немає.Спершу послаблюються болти натягувача (там де довгий болт натягує ремінь, короткий фіксує натяг ременя) послаблюємо короткий, потім послаблюємо болт кріплення внизу генератора, на натягувачі відкручуємо довгий болт, поки генератор бік переду автомобіля що б з'явилася можливість витягти ремінь зі шківа, після цього пластину натягувача з болтами відкручуємо від блоку двигуна - 1 болт і від генератора 1 болт, відокремлюємо натягувач від гени, беремо головку на 14 і зсередини знизу гени намацуємо болт не обов'язково лізти під машину) далі я прив'язував мотузку у вухо де був болт натягувача і генератор опускався легко між приводним валом і "стінкою" салону автомобіля.Перший раз його знімав довго з матами коли натягувач був на генераторі. 2) Генератор в руках, разборка:
На цьому етапі читав мануал дивився інші б.Ж але я слабо розумів як розібрати цей девайс, для таких як я докладно опишу що куди крутити.

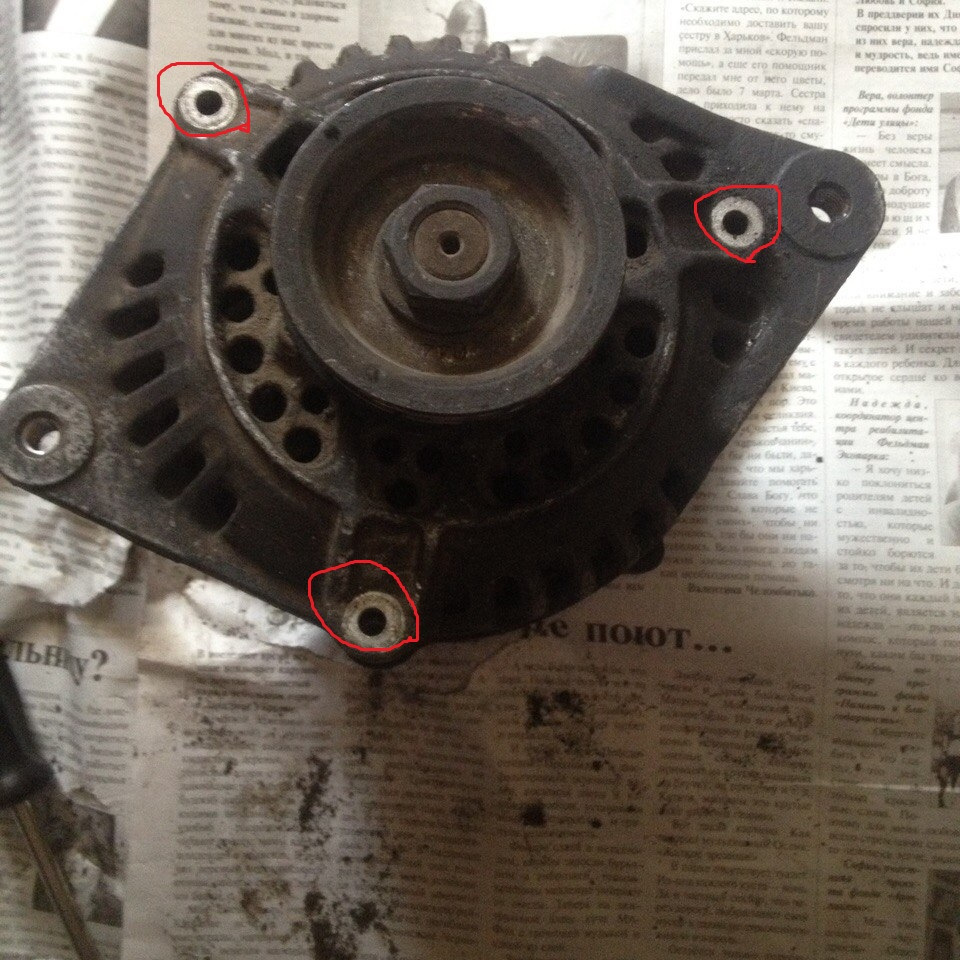

Спершу відкручуємо 3 болти з боку шківа

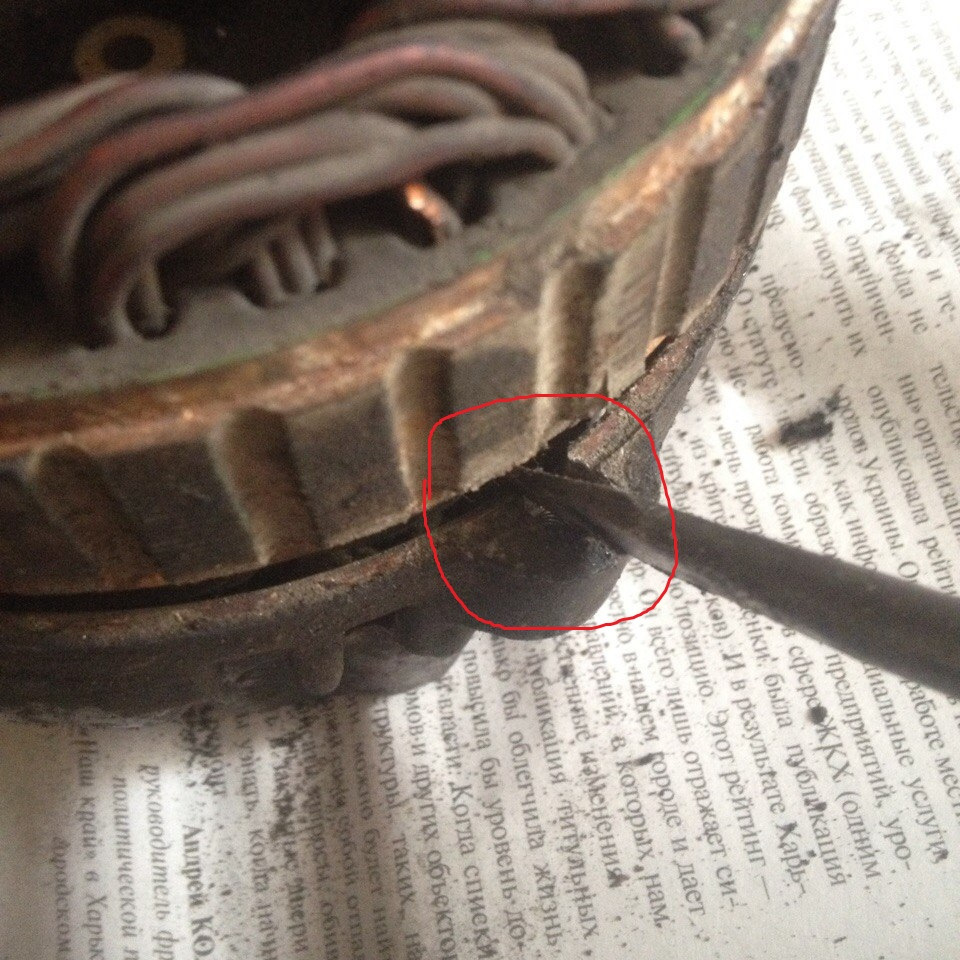

Потім акуратно молотком постукуємо по вухах кріплення, поки ротор плавно не почне виходити зі статора.

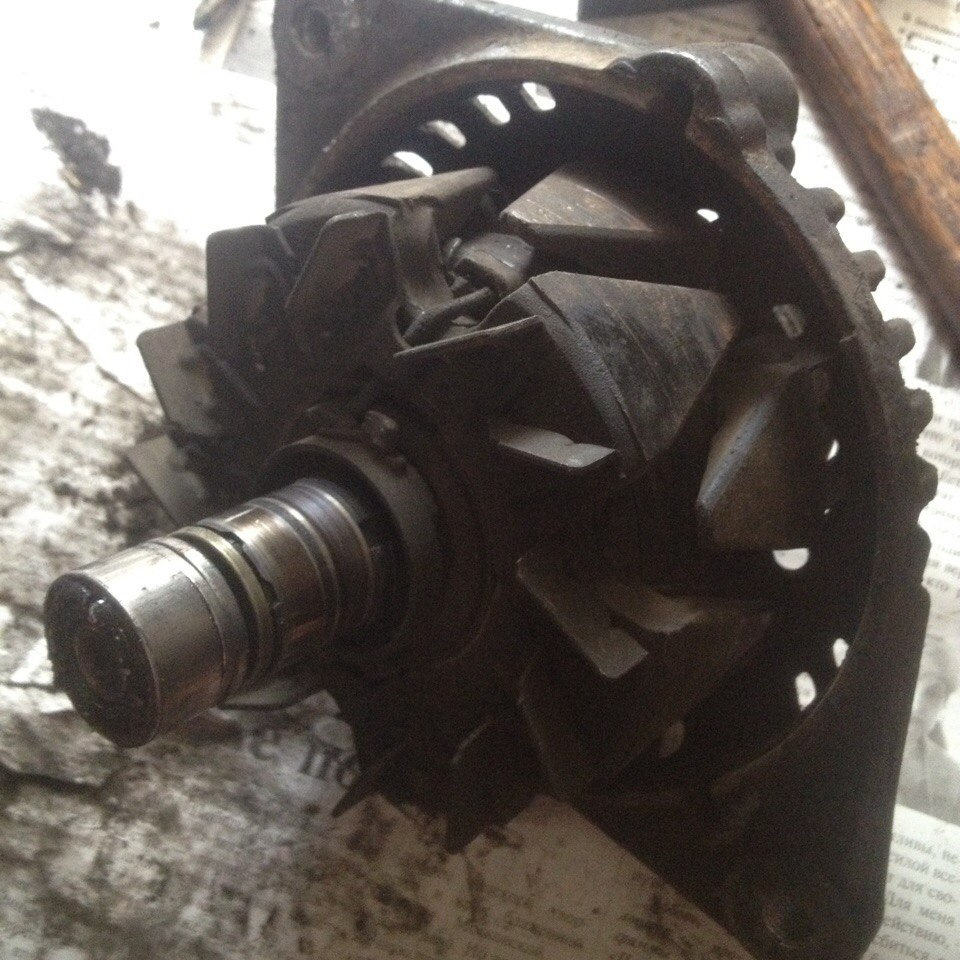

Тепер у нас в руках 2 половини, треба зробити 3.

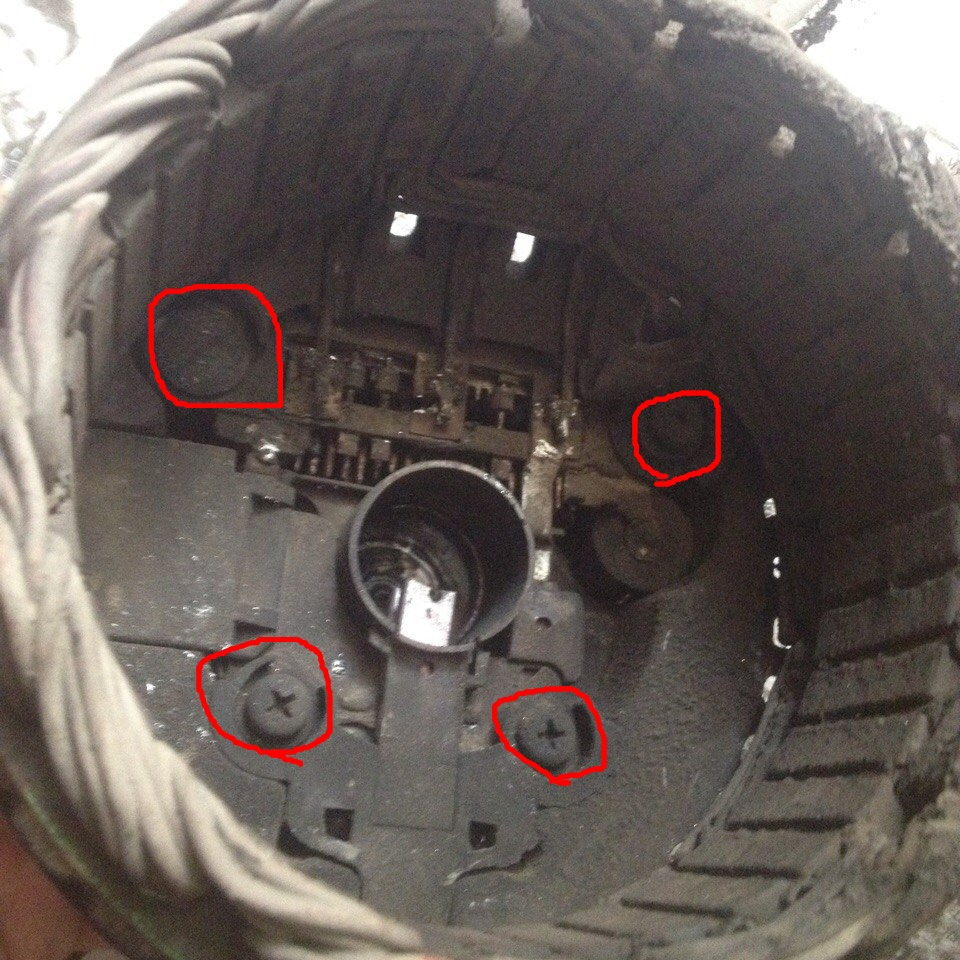

Відкручуємо 4 болти

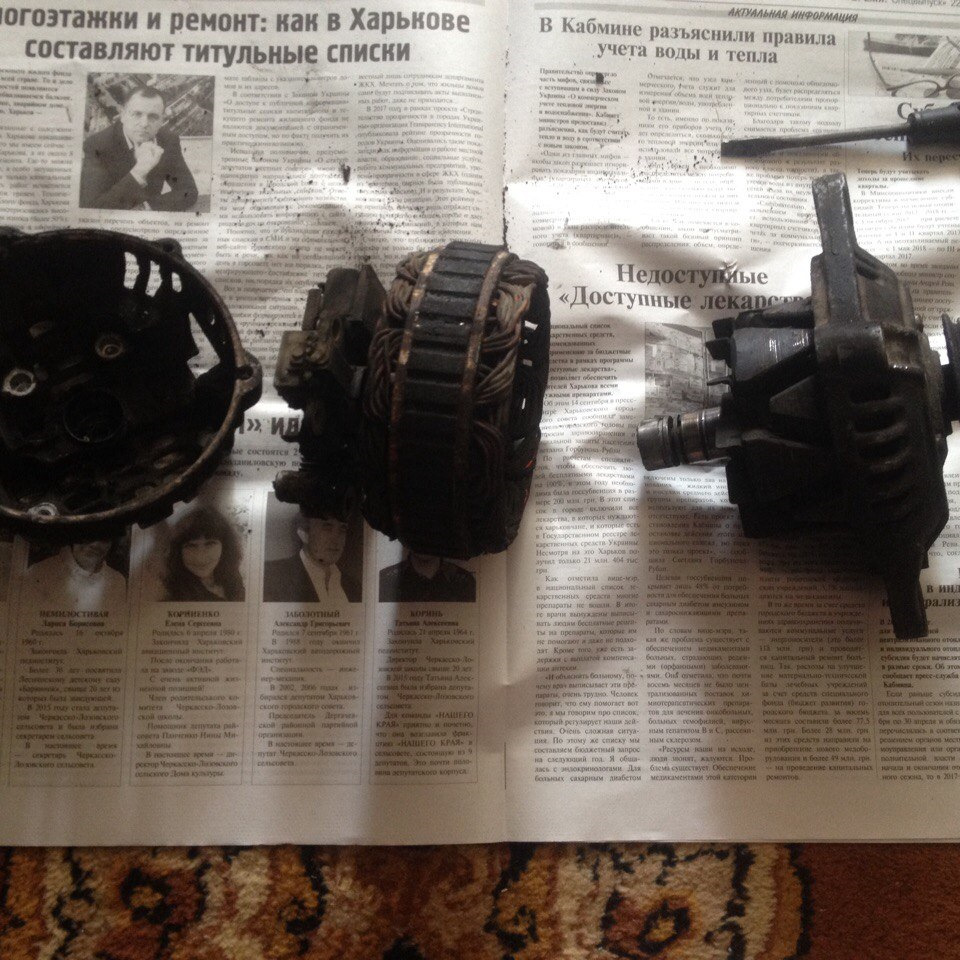

Розбірка закінчена, тепер перевіряємо генератор на пошкодження! Що б по 10 разів не робити дану операцію
Я спершу відразу поліз міняти регулятор напруги у зв'язку з симптомами які були описані в минулому записі, так як рідний стояв близько 20 баксів було прийнято рішення приколгоспити від ТАЗів, хоча я не прихильник такого плану рішень, але бюджет підказував, що потрібно щось скромніше. Було обрано три-режимний регулятор напруги маркування 673.3702. Він універсальний та бюджетний, в комплекті ВАЗівського щіткового вузла немає, і він нам не потрібен, якщо необхідно замінити щітки, на них дійсно краще не економити. Перевагою даного регулятора є те, що в залежності від температури навколишнього середовища є можливість регулювати тумблером напруга заряду акумуляторної батареї. У зимовий час потрібно напруга вище, а влітку нижче щоб електроліт не википав, тим самим продовжити термін служби акумуляторної батареї. Хоча рідний регулятор це робить у автоматичному режимі.
Від красивих слів і міркувань переходимо до справи.
На регуляторі є 2 висновки: "ш" і "+" клему яка дзвониться з щіткою з одного боку, Контакт + необхідно припаяти до плюса від замку запалювання, і з'єднати перемичкою. На прикладеному фото я вказав кольорами висновки, але перш ніж паяти необхідно продзвонити висновки, щоб переконатися в правильності з'єднання. На машині на цьому роз'ємі один контакт постійно під напругою, (його ми не задіємо) на інший контакт подається плюс коли вмикається запалення (цей контакт з'єднуємо з контактом + і кидаємо перемичку на щітку)! Щоб уникнути феєрверку, паяння повинна мати механічну міцність, а ізоляція провідників не повинна бути вгрета, рекомендую для цієї справи паяльні жири, флюси для паяння. Перед встановленням цього вузла на автомобіль необхідно залити контакти герметиком, лаком, будь-яким токонепровідним засобом., туди продаємо свердло, зі зворотного боку необхідно витягти гумку що б свердло вийшло наскрізь, після монтажних операцій свердло витягується, гумка збризкується отвором і ставиться на місце. З панелі приладів долинав дзижкий насторожуючий звук, відповідно я почав шукати причину. У правильності з'єднання я був упевнений, після чого довелося діставати генератор і повністю його перевіряти. При розбиранні я побачив оплавлені діоди. Зважаючи на недоцільність ремонту мною був придбаний генератор з розбирання, справа стрімка, але 5 днів вже катаюся нормально. Старий генератор буду відновлювати до заводського стану все-таки без вазовського регулятора, з приводу оригінального регулятора напруги я чув що прерпаивают транзистор, але маркування не знаю, хто знає підкажіть, або чим його можна замінити, діоди перепаюватиму ті які вийшли з ладу, вовну буду або експрес і тд, в спец магазині одиницю продавали ~2$
Ценники на готові запчастини:
Регулятор напруги ~18$, діодний міст ~ 23 $
Генератор із розбирання 35$
! Щоб уникнути феєрверку, паяння повинна мати механічну міцність, а ізоляція провідників не повинна бути вгрета, рекомендую для цієї справи паяльні жири, флюси для паяння. Перед встановленням цього вузла на автомобіль необхідно залити контакти герметиком, лаком, будь-яким токонепровідним засобом., туди продаємо свердло, зі зворотного боку необхідно витягти гумку що б свердло вийшло наскрізь, після монтажних операцій свердло витягується, гумка збризкується отвором і ставиться на місце. З панелі приладів долинав дзижкий насторожуючий звук, відповідно я почав шукати причину. У правильності з'єднання я був упевнений, після чого довелося діставати генератор і повністю його перевіряти. При розбиранні я побачив оплавлені діоди. Зважаючи на недоцільність ремонту мною був придбаний генератор з розбирання, справа стрімка, але 5 днів вже катаюся нормально. Старий генератор буду відновлювати до заводського стану все-таки без вазовського регулятора, з приводу оригінального регулятора напруги я чув що прерпаивают транзистор, але маркування не знаю, хто знає підкажіть, або чим його можна замінити, діоди перепаюватиму ті які вийшли з ладу, вовну буду або експрес і тд, в спец магазині одиницю продавали ~2$
Ценники на готові запчастини:
Регулятор напруги ~18$, діодний міст ~ 23 $
Генератор із розбирання 35$
" (його ми не задіємо) на інший контакт подається плюс коли вмикається запалення (цей контакт з'єднуємо з контактом + і кидаємо перемичку на щітку)
! Щоб уникнути феєрверку, паяння повинна мати механічну міцність, а ізоляція провідників не повинна бути вгрета, рекомендую для цієї справи паяльні жири, флюси для паяння. Перед встановленням цього вузла на автомобіль необхідно залити контакти герметиком, лаком, будь-яким токонепровідним засобом., туди продаємо свердло, зі зворотного боку необхідно витягти гумку що б свердло вийшло наскрізь, після монтажних операцій свердло витягується, гумка збризкується отвором і ставиться на місце. З панелі приладів долинав дзижкий насторожуючий звук, відповідно я почав шукати причину. У правильності з'єднання я був упевнений, після чого довелося діставати генератор і повністю його перевіряти. При розбиранні я побачив оплавлені діоди. Зважаючи на недоцільність ремонту мною був придбаний генератор з розбирання, справа стрімка, але 5 днів вже катаюся нормально. Старий генератор буду відновлювати до заводського стану все-таки без вазовського регулятора, з приводу оригінального регулятора напруги я чув що прерпаивают транзистор, але маркування не знаю, хто знає підкажіть, або чим його можна замінити, діоди перепаюватиму ті які вийшли з ладу, вовну буду або експрес і тд, в спец магазині одиницю продавали ~2$
Ценники на готові запчастини:
Регулятор напруги ~18$, діодний міст ~ 23 $
Генератор із розбирання 35$
"у правильності з'єднання я був упевнений, після чого довелося діставати генератор і повністю його перевіряти. При розбиранні я побачив оплавлені діоди. Зважаючи на недоцільність ремонту мною був придбаний генератор з розбирання, справа стрімка, але 5 днів вже катаюся нормально. Старий генератор буду відновлювати до заводського стану все-таки без вазовського регулятора, з приводу оригінального регулятора напруги я чув що прерпаивают транзистор, але маркування не знаю, хто знає підкажіть, або чим його можна замінити, діоди перепаюватиму ті які вийшли з ладу, вовну буду або експрес і тд, в спец магазині одиницю продавали ~2$
Ценники на готові запчастини:
Регулятор напруги ~18$, діодний міст ~ 23 $
Генератор із розбирання 35$
"у правильності з'єднання я був упевнений, після чого довелося діставати генератор і повністю його перевіряти. При розбиранні я побачив оплавлені діоди. Зважаючи на недоцільність ремонту мною був придбаний генератор з розбирання, справа стрімка, але 5 днів вже катаюся нормально. Старий генератор буду відновлювати до заводського стану все-таки без вазовського регулятора, з приводу оригінального регулятора напруги я чув що прерпаивают транзистор, але маркування не знаю, хто знає підкажіть, або чим його можна замінити, діоди перепаюватиму ті які вийшли з ладу, вовну буду або експрес і тд, в спец магазині одиницю продавали ~2$
Ценники на готові запчастини:
Регулятор напруги ~18$, діодний міст ~ 23 $
Генератор із розбирання 35$
