Паралельно з установкою "карлсона", встановив передню камеру( невпевнений що вона потрібна, але "нехай буде").
По установці все просто:

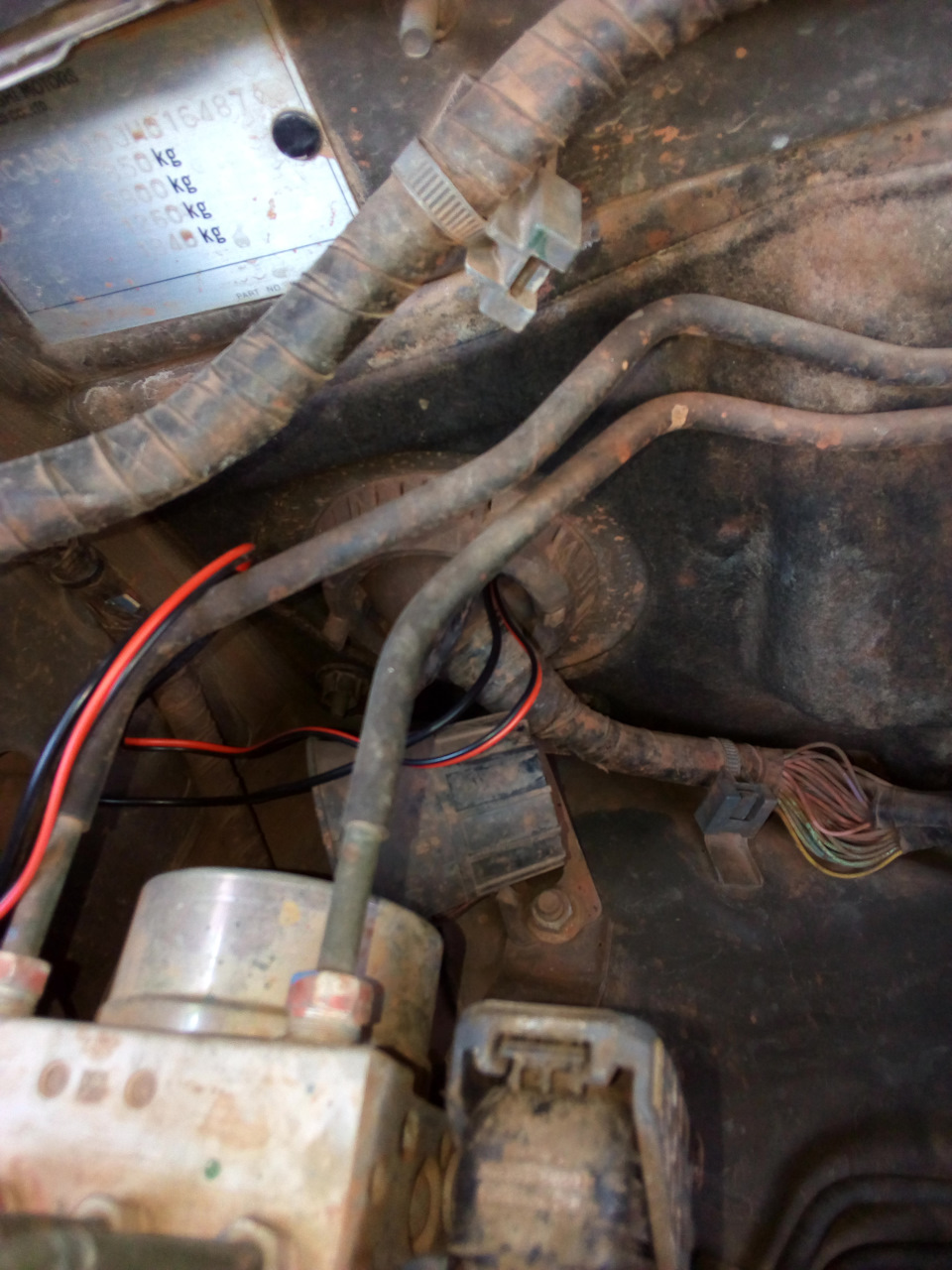

Протягуємо проводку

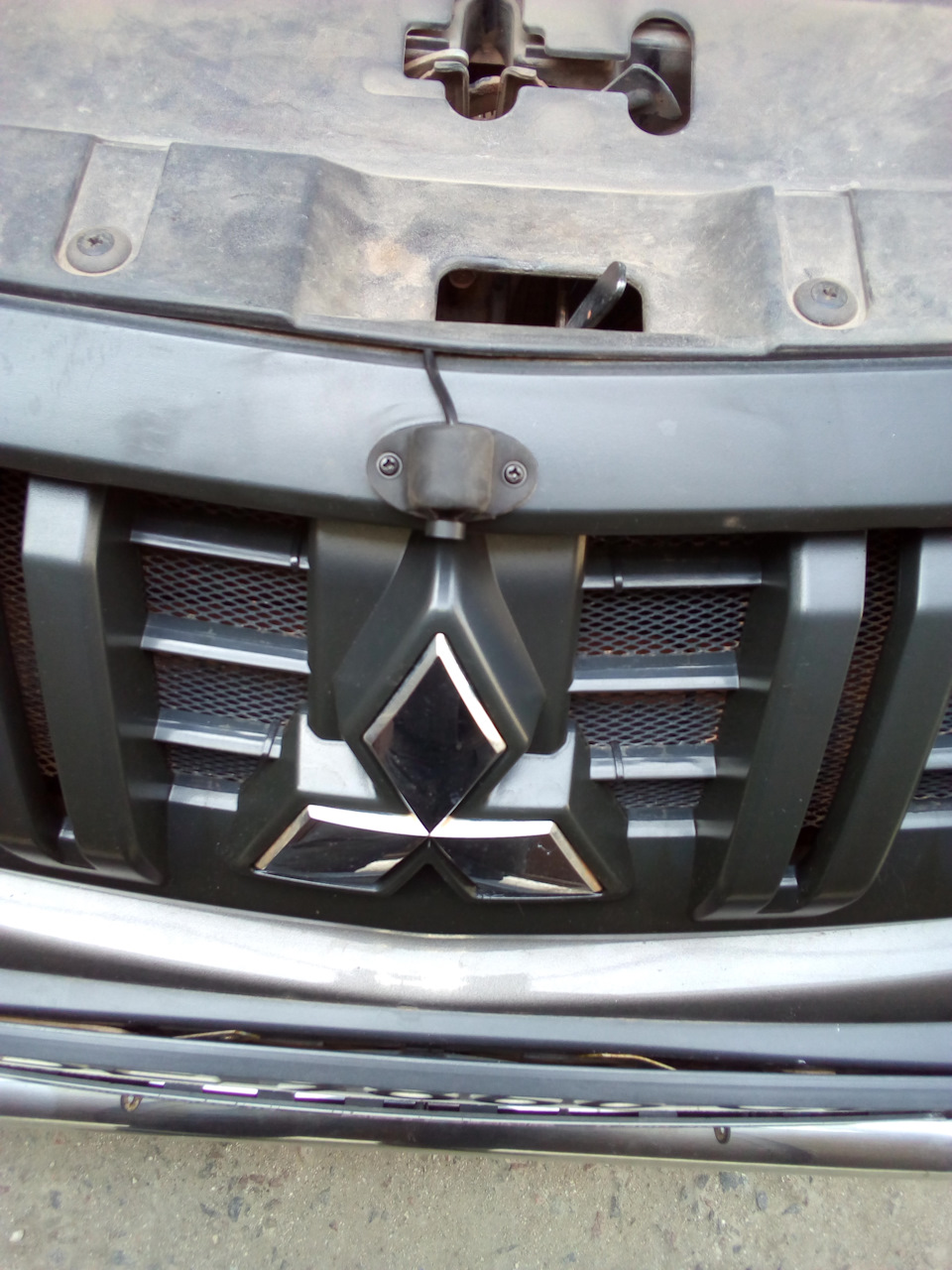

Закріплюємо та підключаємо камеру
<
Підключаємося до ГУ
не з'єднуємо.
Збираємо все назад і милуємося
Задня камера

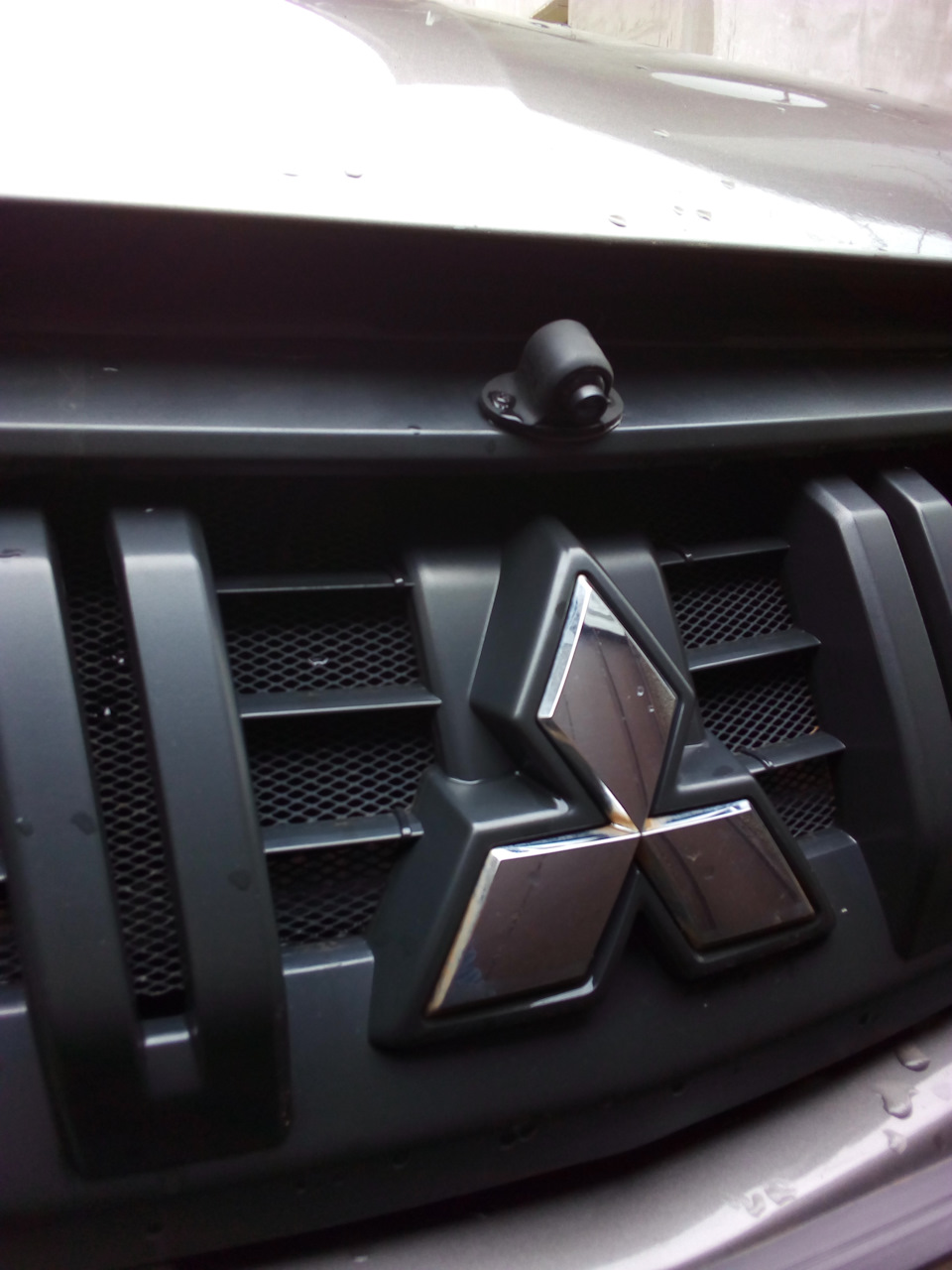

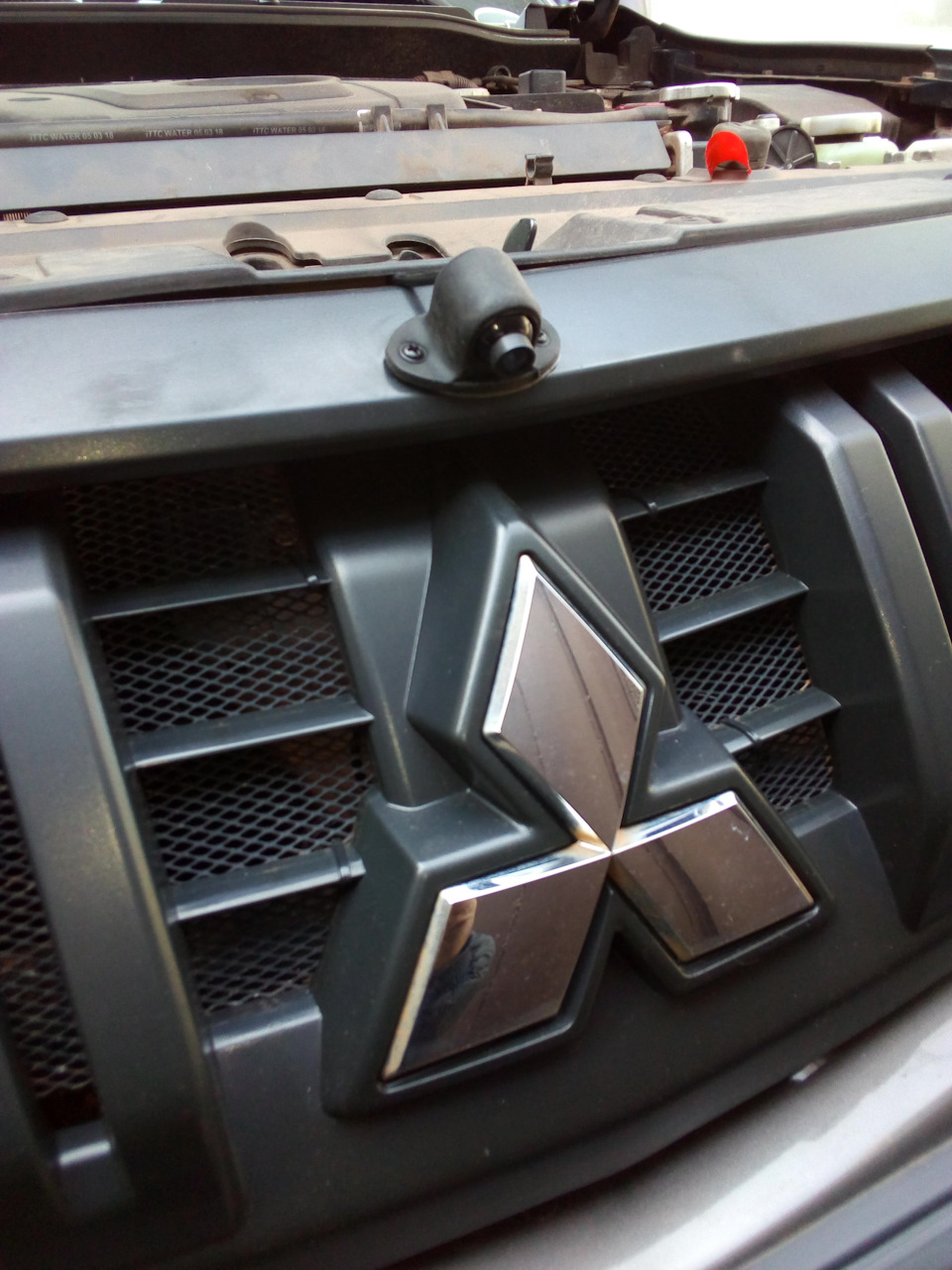

Передня камера
<Камера включається на 15 секунд після включення запалювання, таксамо на 15 секунд після вимкнення З.Х.Плюс, можна включити/вимкнутиїї додатково кнопкою.
Коментарі17
М ... а в цій схемі, виходить, у мене камера при вкл з.х. вже сама не буде включатися?
З діодом? Буде, діод потрібен для того, щоб харчування не пішло назад в блок комфорту і (як мінімум) не горів ліхтар з.х. при включенні кнопки.
Блін.ось це вже нокдаун. ))) діоди.Провода перекинути, запаяти, кнопки поставити, це я ще можу.а з діодами ... засада ... (((. живите назад в блок? Так він все ж таки потрібен мені? )) Соррі за дурні питання, я в електроніці не сильний ...
А що за блок, навіщо він? Задня ж без блоку. І. Мабуть, Ви вже точно знаєте. Задню як на кнопку вивести? Там наче по живленню.

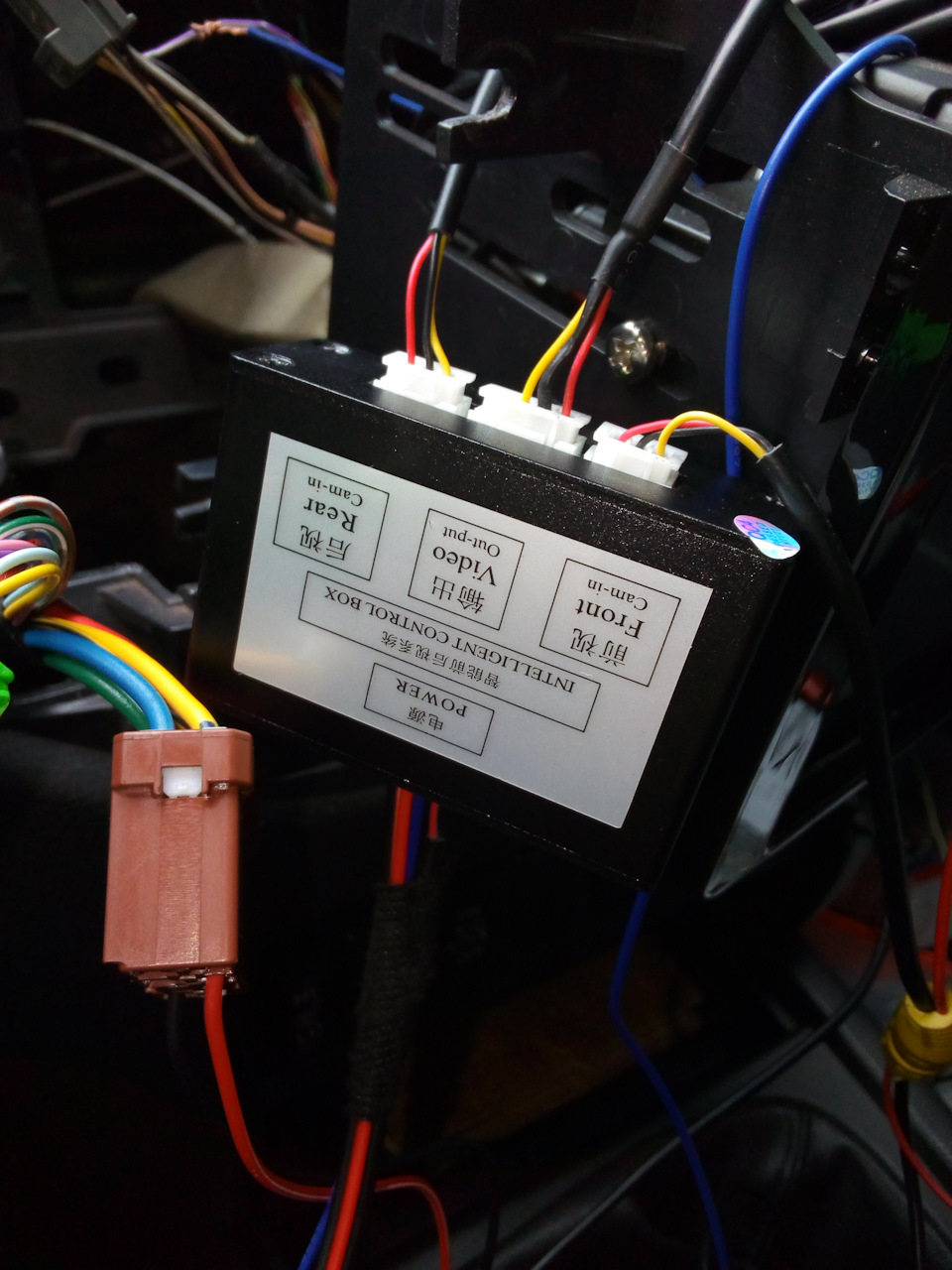

Блок, для розв'язки перед-зад. Він, свого роду, є розгалужувачем - бере сигнал з обох камер і видає на один вихід. Якщо тільки для задньої камери, то він не потрібен. А навіщо задню виводити на кнопку? За причепом спостерігати?
Зрозумів. ГУ штатний, 1 крутилка. Так, і причіп, і іноді, коли передом маневруєш, треба бачити, що там, за кормою, особливо в лісі. Або, паркуючись, зад прибрати)))
Зрозумів. Ось спасибі! Зроблю. А ще вопоос. А зараз при включенні з.х, 6в де беруться для камери?
12в.- від з.х. приходить на 43-й контакт 106-го роз'єму і знижується до 6в. (в самому ГУ), потім виходить через 1-й контакт(108-го) і повертається в ГУ (через 2-й контакт 108-го роз'єму), так перевіряється наявність самої камери.
Тобто при замиканні 1 і 2го камера включається? І не зовсім зрозумів ... подати живлення на контакт 1 роз'єму 108.. і ... .виходить через 1й контакт і повертається в2й контакт.. я туплю. ?)) На першому 6в є і ще подати?))
Перед тим, як робити, перевірте чи така у Вас розпинка. Це, я, Вам дав (як приклад), таке ГУ стояло, у мене, на МПС 14-го року. А у Вас, може відрізнятися (розпинання з -108), Але принцип той же, просто дроти можуть бути поміняні місцями. А можна і п...
Мдячи...чую я, залишити без кнопки на камеру...
Тоді, робимо простіше, я ввечері накидаю схему і кину Вам (там нічого складного не буде). Вам залишиться знайти кнопку і діод (такі йдуть у комплекті з сигналізацією) і зателефонувати до проводок з.х.
Спасибі велике, давайте спробуємо.))
І мені теж скиньте, хочу задню камеру на кнопку посадити
Добрий день, Можна мені теж
Камери через якийсь блок підключили або відразу до ГУ?
Через блок(фото#5).
