Android Car DVD. Частина четверта: Front Camera Installing. Передня камера та доробки.

Усім привіт.

Продовжую розповідь про доробки, пов'язані з встановленням ГУ тааксесуарів.
І сьогодні довгоочікувана стаття:Установка передньої камери! :)

Установка передньої камери не така легка, як установказадньої.
Для початку потрібно подумати про дата-кабелі, його потрібновивести з салону в підкапотний простір. Другий об'єкт для роздумів- це кабель живлення камери, з одного боку, є люди, які берутьживлення з підкапотного простору, який має право на існування, алепотім буде багато скарг на те, що "якось камера швидко померла".варіант мені не підходить, тому було вирішено харчування тежтягнути із салону.І, звичайно, постачальником став прикурювач, кудиж без нього :)

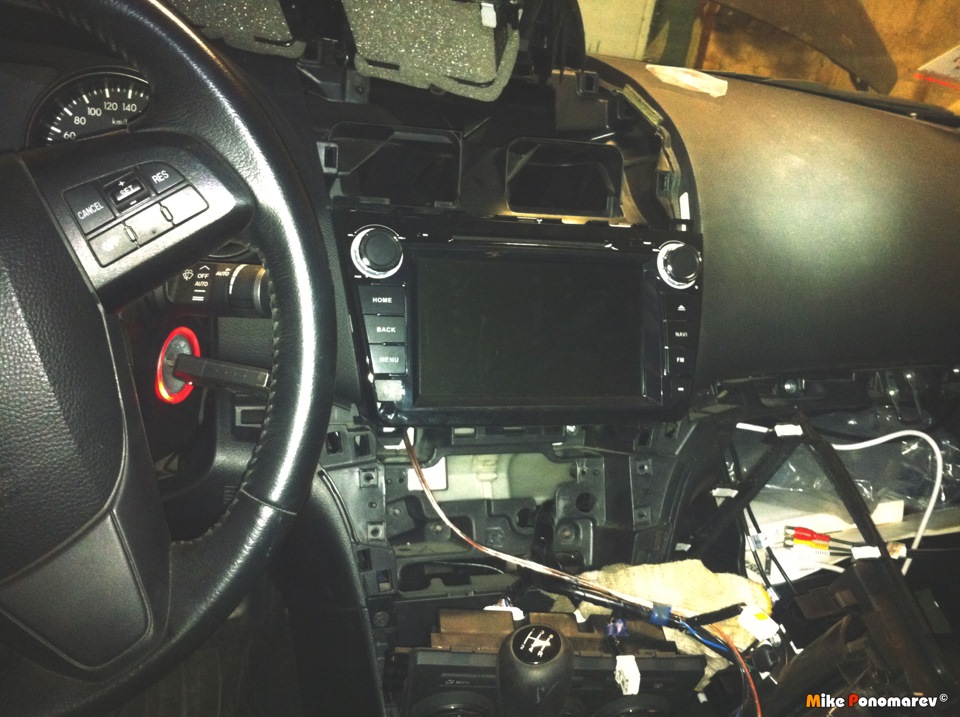

Врізаємося в проводку і потім протягуємо провід знизу магнітоли підкермо, стягуємо з рештою проводами (в загальний джгут у менепотрапив дата-кабель, кабель живлення, мікрофонний кабель від ГУ такабель REMOTE для підсилювача).

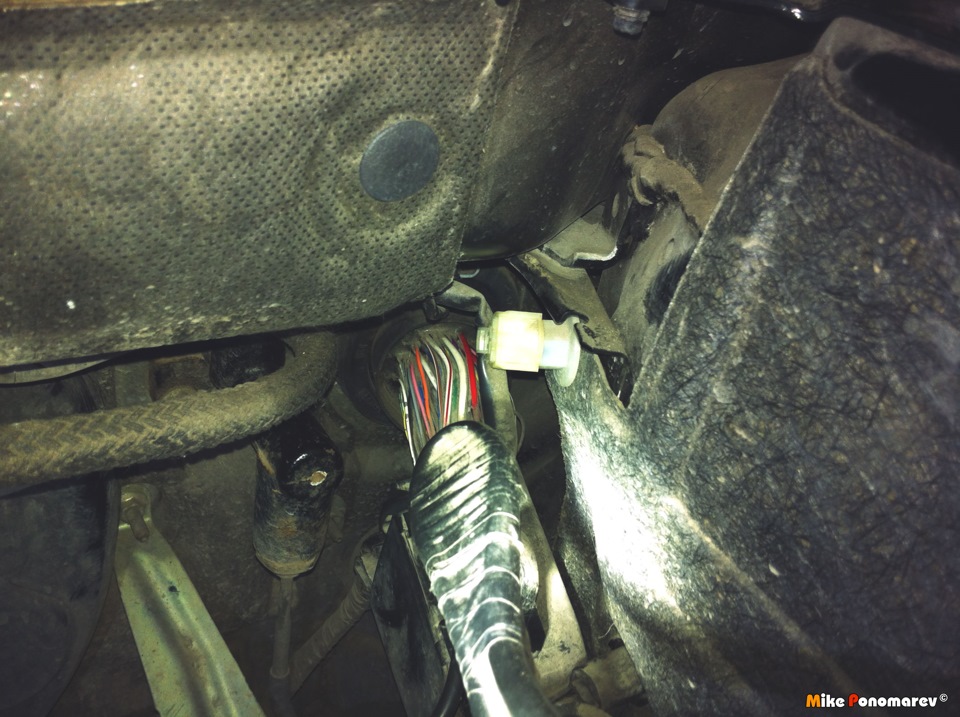

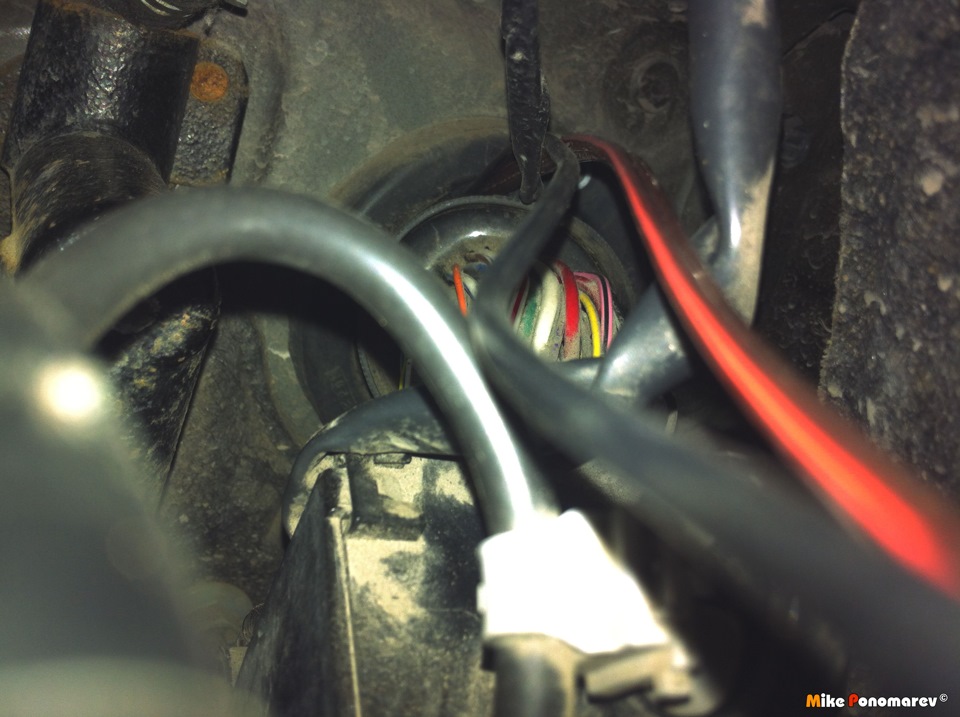

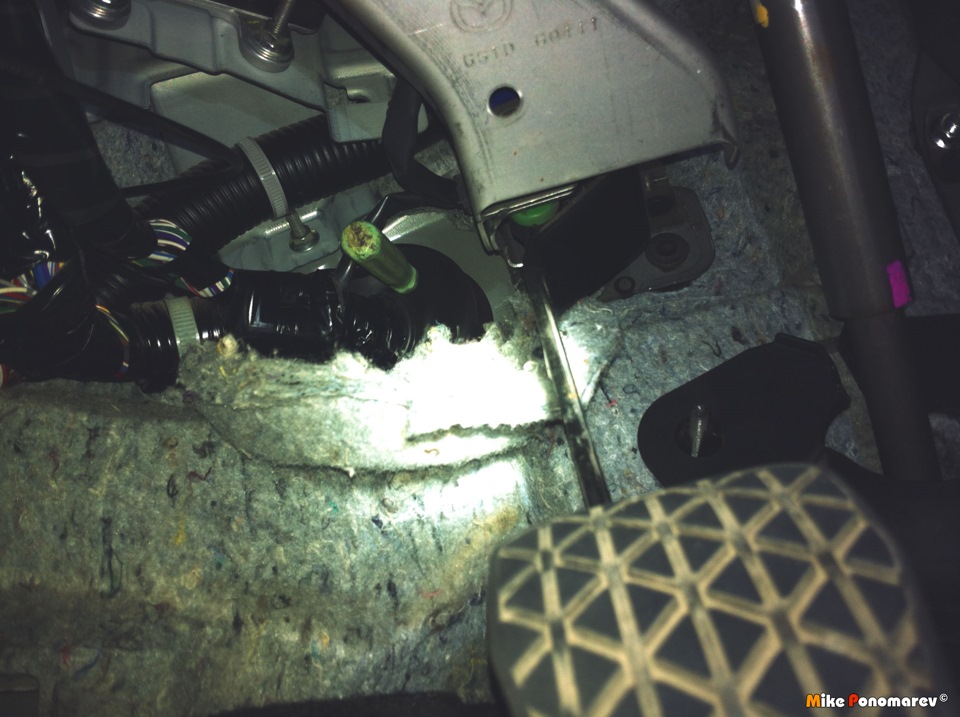

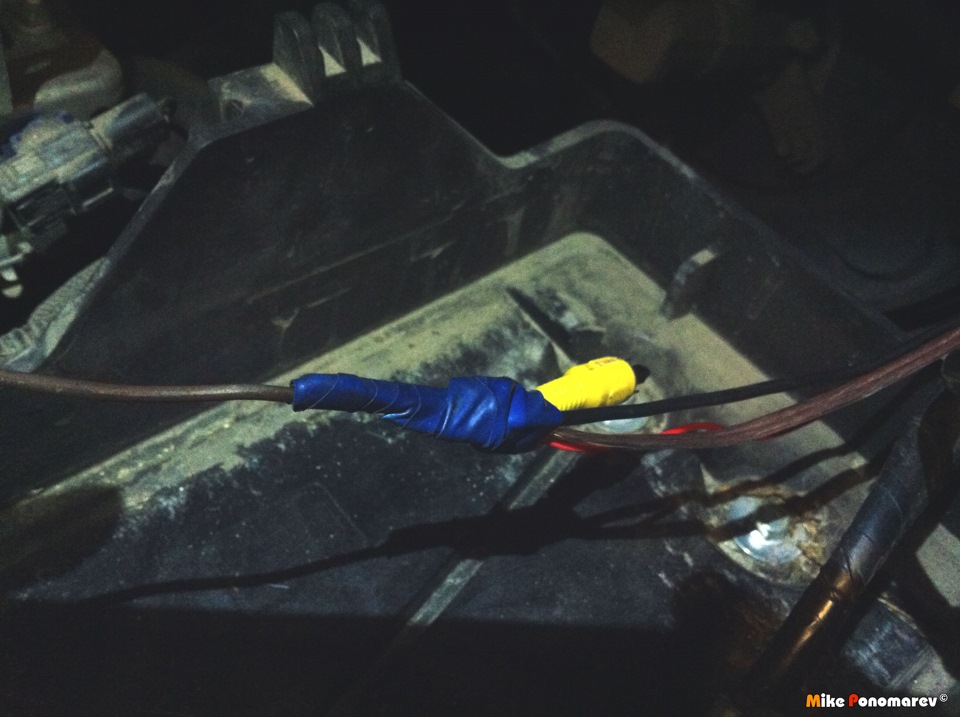

педалі зчеплення є технологічний отвір, через який проходитьвеличезний джгут усіх дротів із салону. Промацавши гумову заглушкуз обох боків я зрозумів, що за контуром ніяких проводів нерозташовано, можна її використовувати. І для підтвердження вставивтуди викрутку =). Беремо сталевий дріт, ізолентою примотуємо донього кабель живлення та дата-кабель. Запускаємо дріт у зробленийотвір і витягуємо зі зворотного боку. У салоні можна врізати кудиськнопку включення. Але врізати я поки що нічого не став. У мене єокремі думки щодо цього, але над реалізацією я поки щорозмірковую…
Одна частина роботи зроблена. Все досить акуратно. Тепер переходимобезпосередньо до встановлення камери. Потрібно визначиться:зніматипередній бампер, чи ні. Якщо знімати — переходимо в цейзапис, завантажуємо книгу і читаємо як це зробити. Для себе явирішив спробувати зробити всю роботу не знімаючи його. Відкручуємозверху всі болти, гвинти і виймаємо всі пластикові пістони, якітримають ґрати. Зверху грати вільні, тому залишається непростезавдання:вийняти її з бампера НЕ ЗЛАМАВ. Акуратно тягнемо на себениз і в цей же час трохи похитуємо гору. Ґрати тримаються на такихзасувках:Але ґрати знято. Але просто так вставити камеру невийде.Чому? Тому що камера універсальна для всіх авто Mazda.Камера маленька в глибину і штатний майданчик просто не дістає днапоглиблення значка. Скажу чесно, це було для мене несподіванкою. Язовсім забув вимірювати глибину штангенциркулем і спочатку цяневідповідність застала мене зненацька =(
Однак, через півгодини я знову повеселішав. Все поглиблення значка— наше! Роби що хочеш. Відмінно! Беремо шматок оліту. Прикладаємойого Mazda на решітці зі зворотного боку.Намічаємо йогообриси на оліті.Включаємо наждак.І починаємо надавати йомуформу.Наше завдання — створити майданчик, що повторюватиме контурипоглиблення значка. Після десятка примірок, припасування, додаванняотворів для кріплення і фарбування у мене вийшла така річ:

Проставка для встановлення передньої камери

Ура =) Я залишився дуже задоволений. Проставка ідеально лягає поконтору в поглиблення. Бокам майданчика залишилися "вушка".Підбираємо гвинти і гайки довше, щоб закріпити з заднього бокурешітки. У поглибленні значка просвердлюємо отвір для дротів такріплення. І збираємо все це добро. З зворотного боку ґратзахотілося створити якийсь захист від розкручування. Ловимо першуособину жіночу статі, що трапилася в будинку, і відбираємо те, чимвони дорожать! Лак для нігтів = D Замуровуємо кріплення підлак:Залишається ще одна обережність про яку я не згадав. Поки сохлаплощадка-проставка, я зняв захисний корпус камери і заштовхав тудисиліконового герметика для захисту від вологи. Те саме зробив ізовні. Обмазуємо силіконом контур, що відокремлює корпус відпластинки з сенсором і безпосередньо обідок сенсора:Чекаємо трохи, коли трохи підсохне. Потім беремо ганчірку і стираємо залишки.Залишиться лише невелика непомітна смужка, яка висохне остаточно тазабезпечить додатковий захист:

Встановлюємо назад ґрати та милуємося готовим результатом:

Ще з плівочкою на оптиці :)
Ось такий ось вийшов інстал :)
Коментарі вітаються, пальці вгору теж.
Не перемикайтесь і дякую за увагу :)
