Цю машину було продано і щасливо працювало в Нідерландах. Потімбуло пригнано в Україну для перепродажу.
Розшифрування комплектації за VIN заявляє — "з кріпленнями длябуксир. Причепа". Закривши очі на кривизну перекладу, можназрозуміти, що фаркоп був на цій машині із заводу. Але при покупційого не було... Природно, його було знято і потім проданоокремо.
У зв'язку з необхідністю іноді тягати причіп, встановили новийнеоригінальний фаркоп.
Зупинили вибір польською AutoHak C35.
Про механічну установку писати особливо нічого.Все описано вінструкції.
Хочу зупиниться на електричній частині.

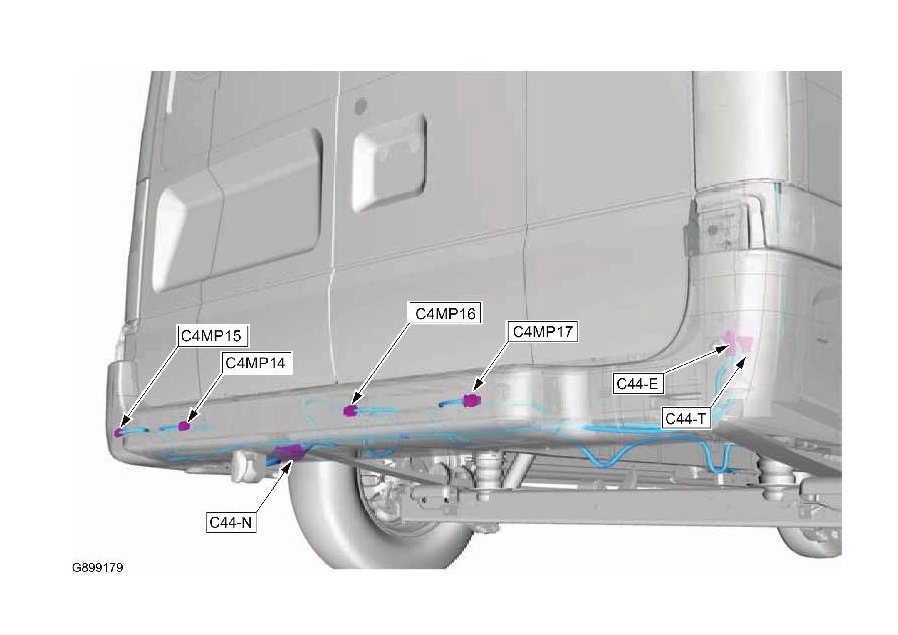

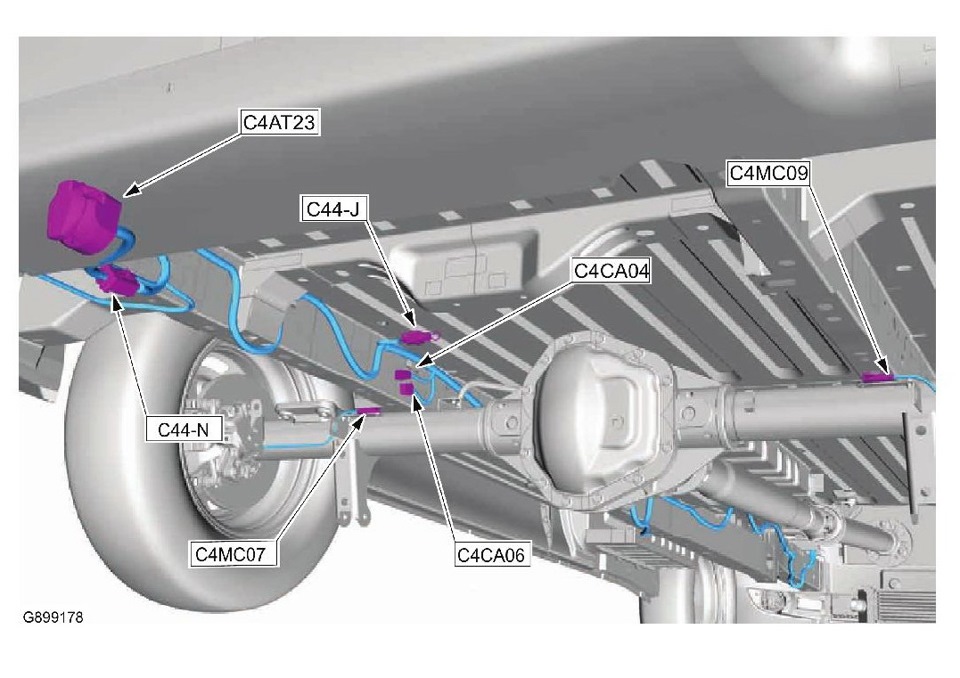

Як ми вже розібралися, на машині був рідний фаркоп. Це підтверджуєі тех.Документація:С4АТ23 — власне сама розетка причепа, яка, природно, пішла разом з фаркопом C44-N — роз'єм для включеннярозетки в ланцюги машини.До нього (або, як виявилося, замістьнього) ми і будемо підключатися. Всіх машинах, включаючи машини безрідного фаркопа. Цей роз'єм нам довелося ампутувати. Тому що, колифаркоп зняли, роз'єм від'єднали і ніяк не захистили, що, впринципі, очікувано.

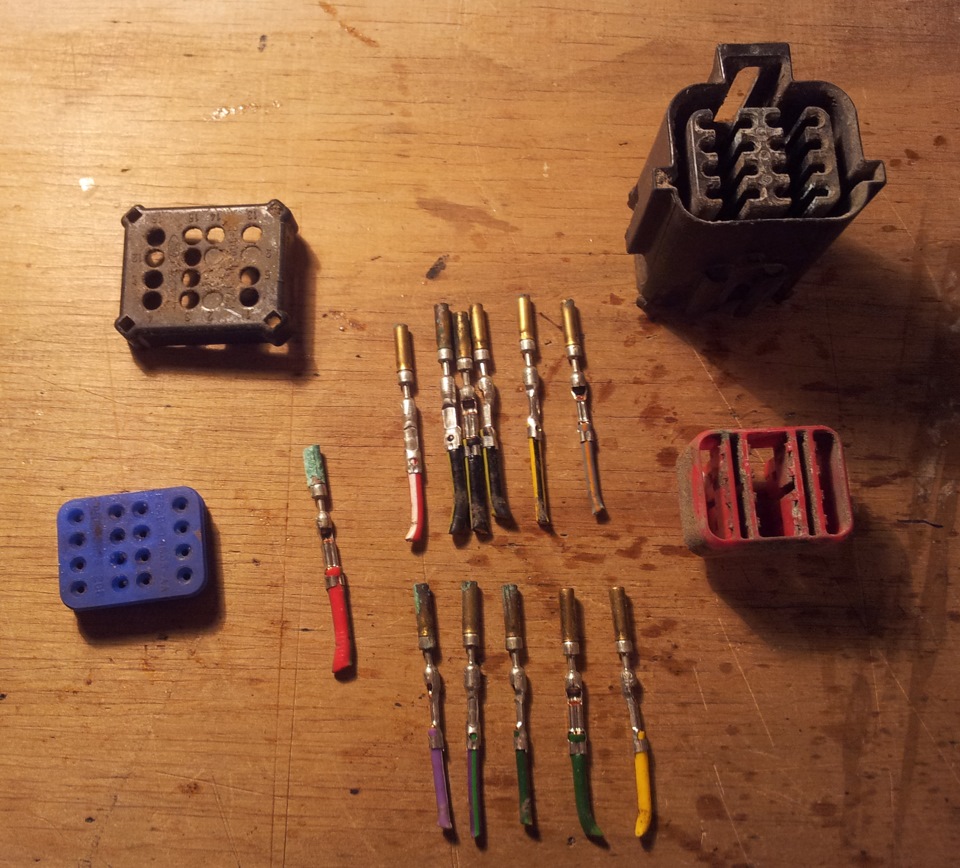

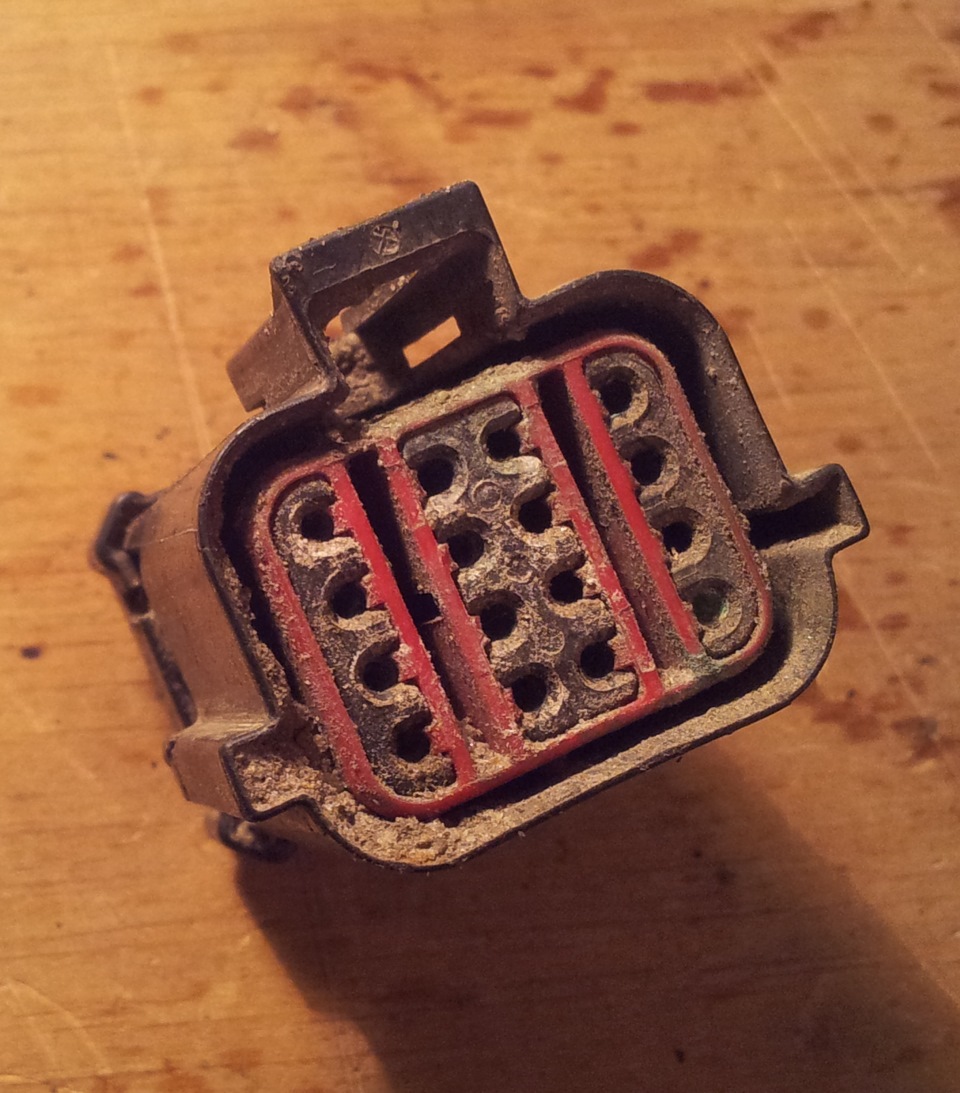

В результаті роз'єм виявився повністю засраним, контактиокислені:> Особливо життєрадісно виглядає ламель ізчервоно-зеленим дротом — на фото зліва, біля синьої гумки. На неїприходив постійний плюс з акумулятора… До речі, при певному збігуобставин цей роз'єм цілком може бути причиною проблем з бортовоюелектронікою та АКБ у тому числі. Раджу всім перевірити його.Розпинували розетку за такою схемою:Як бачимо, у роз'ємі 16контактів . 4 з них заглушені, розведені 12. Необхідно зрозуміти деякий сигнал.
Вивчивши документацію і перевіривши ще раз лампочкою маємо такурозпинку:
Цифри біля опису кольори дроту означають перерізи рідних дротів уквадратних міліметрах.
Маса розкидана на 3 контакти умовно — провід у джгуті один, за 2-3см до роз'єму він розходиться на 3 дроти. Мабуть, так зроблено длярозвантаження самих контактів у роз'ємі. Чому перевіряємолампочкою, а не міряємо/дзвонимо тестером? Тому що машина надторозумна. Майже всі лінії з контролем навантаження – на них завжди єнапруга.Але лампа при цьому не світиться. :)
Наприклад, машина визначає чи є на причепі протитуманка. Якщо ні –запалює лампи на кузові, якщо є – на кузові гасить, запалює напричепі. А тестер завжди показує там 12В. :)
