Стверджувати на 100%, що підсвічування NIGHTON BL-3 LED прийшло внепридатність не можу.На момент її "деактивації" мав проблеми з АКБу сильні морози. Напруга на АКБ падала через три доби простою вгаражі до мінімальних значень, що навіть не загорялися світлодіодирізних піктограм і т. П. Просто кілька разів помічав, що прирозрядженому АКБ з бардачку просвічувалося світло, чи цепідсвічування садило АКБ, чи це через низьку напругу АКБ загорялосяпідсвічування сказати однозначно не можу! І в один темний зимовийвечір, Я з м'ясом вирвав це підсвічування з бардачка.За пророцтващодо тривалості її роботи хочу висловити подякуMyrzik87, який у коментах можна сказати назвав точнудату часу "ч". Жарт)))
Сьогодні весь день був зіпсований дрібним дощем. Почати щосьграндіозне не давала погода та й не було відповідного настрою.Оскільки за 7 місяців їзди без підсвічування були придбанівідповідні запасні частини, то вирішив зайнятися підсвічуванням.Нам знадобиться:

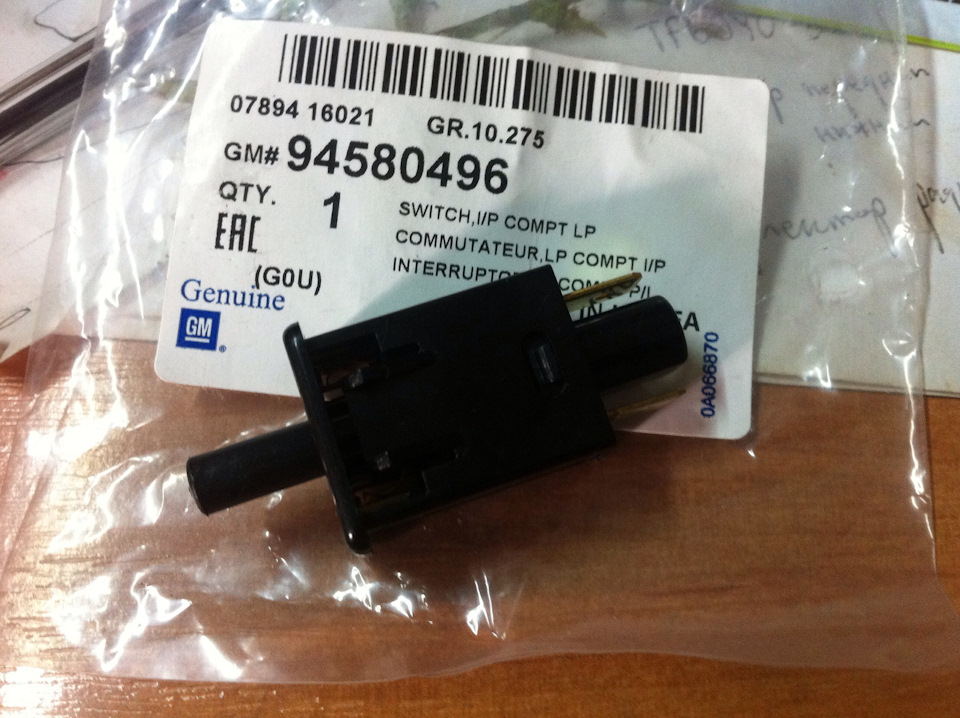

Кнопка бардачка

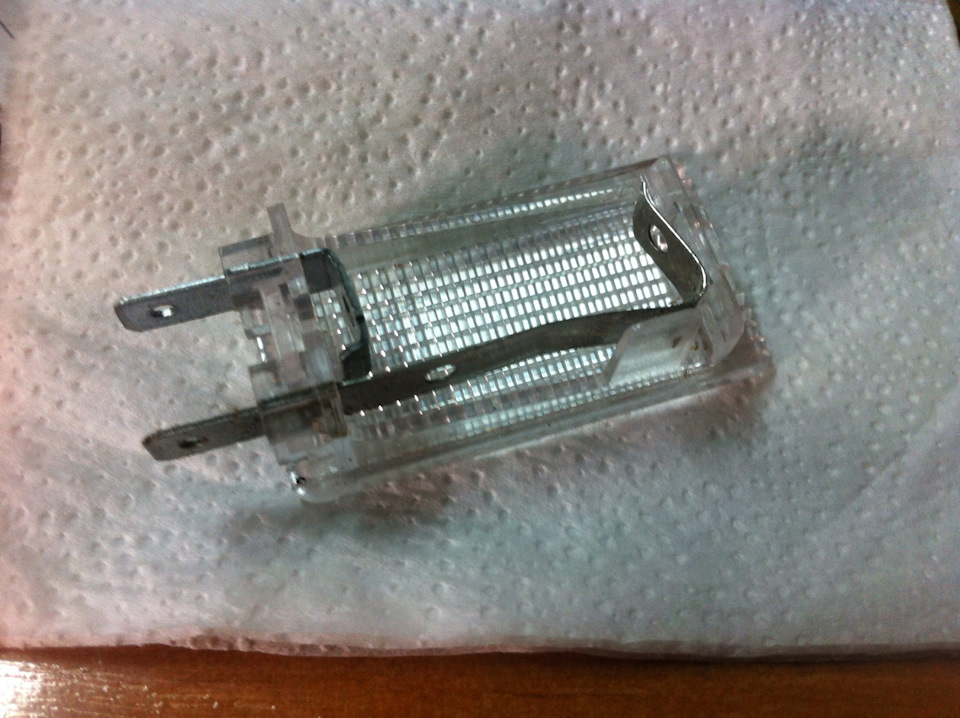

Плафон підсвічування
Крім того знадобиться два відрізки дроту червоного та чорногокольорів (щоб по феншу), клеми (під обтиск), і силіконові ковпачкина клеми.
Звідки взяти харчування описано тут. Це найближча точка – кнопкааварійки. Проводи обтиснуті та ізольовані.

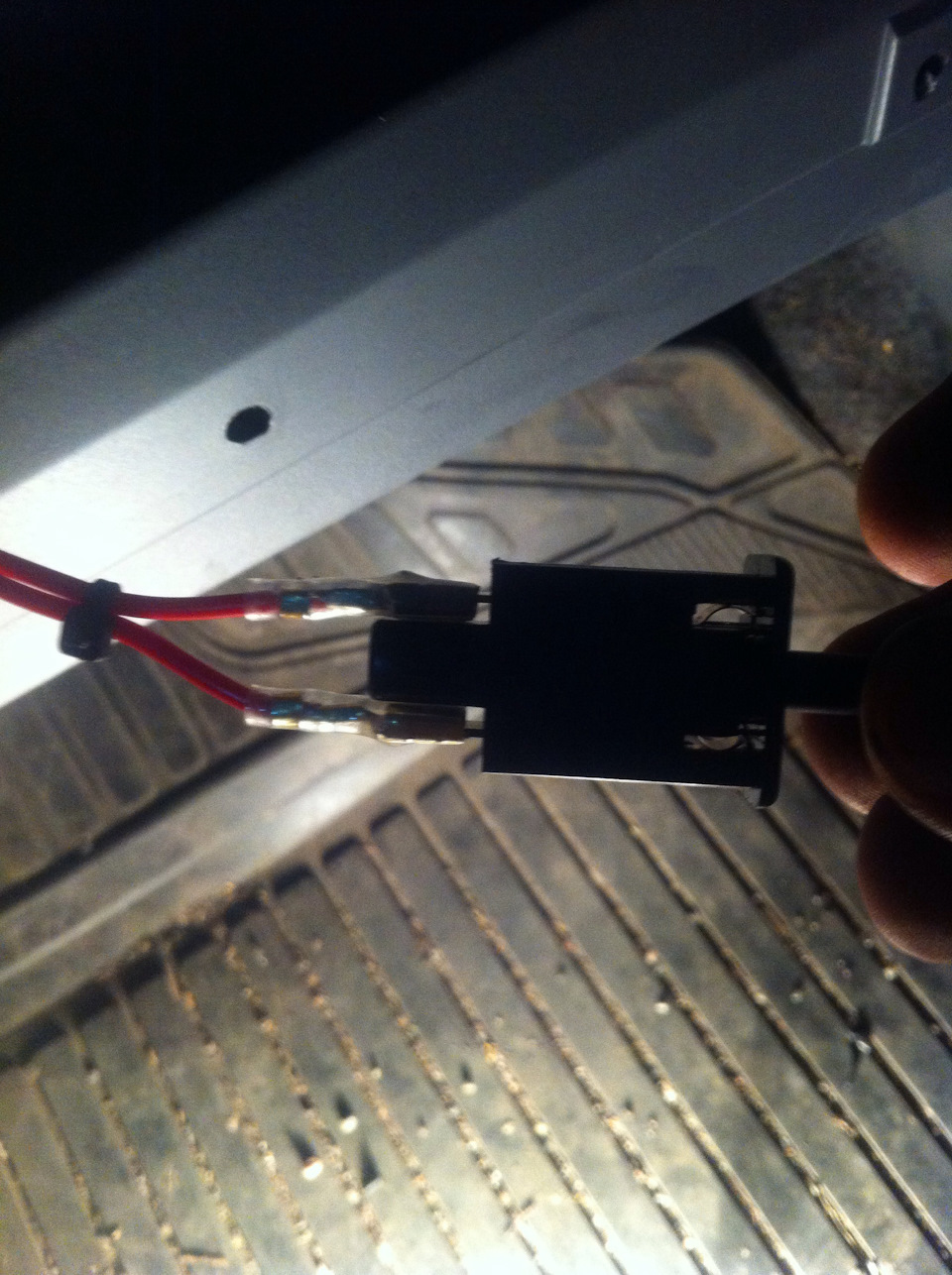

Підключення кнопки
Кнопка встановлена в розрив плюсового дроту.

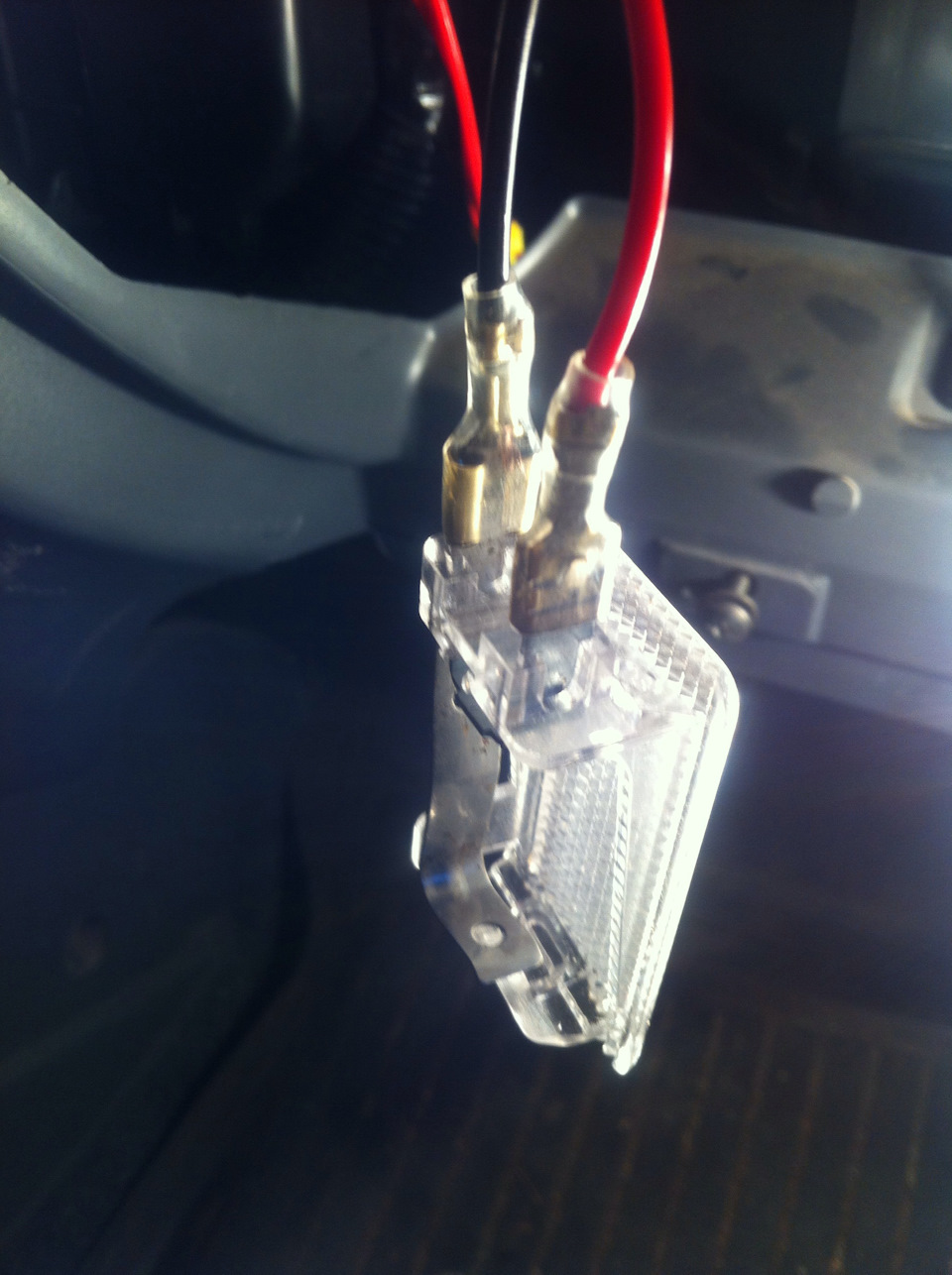

Підключення плафона.
< p>

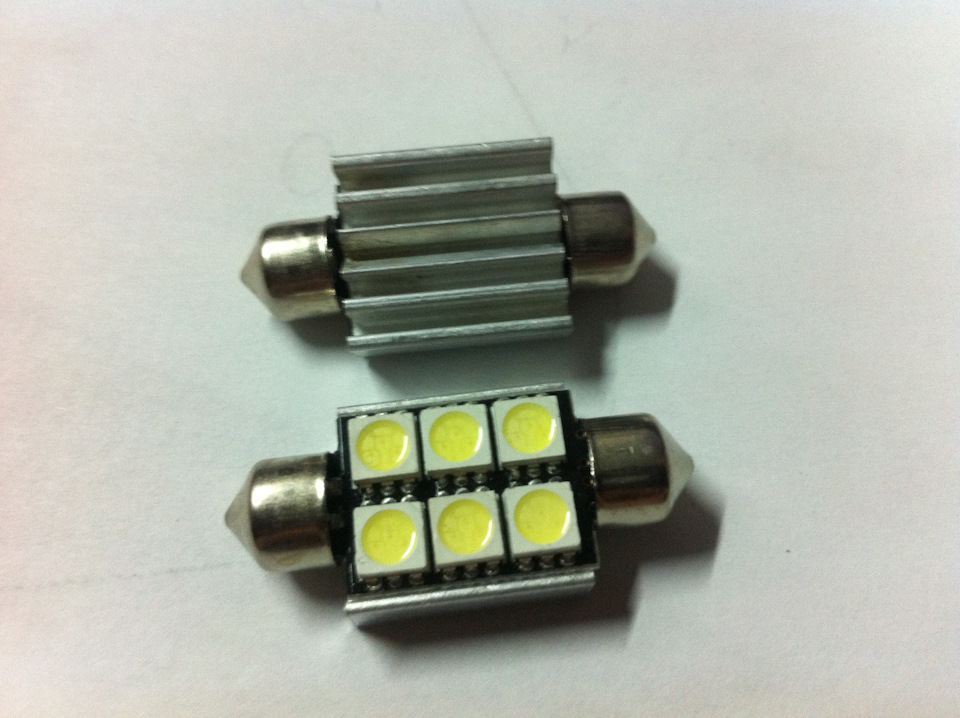

Для отримання якісного світла вирішив поставити в підсвічуваннябардачка ось таку LED лампу.
Подібні лампи вже встановлені в багажнику і під капотом. До самогоплафона, як і належить підключив на довгий контакт мінус, а накороткий плюс. Встановлюючи в плафон LED лампу, ніколи не думав, аякою стороною і куди ставити. Вирішив провести експеримент)))Доторкнувся контактами лампи до пластин плафона. І як виявилося, лампа горить в обох положеннях! Заспокоївши в собі сумніви ірозслабившись, взявся до встановлення лампи в отвори посадковихконтактів. У момент встановлення лампи лампа загорілася і відразу жпогасла. При цьому в ногах водія була явно чутна тиха бавовна. Віндав мені зрозуміти, що я спалив перший у моїй практицізапобіжник)))
Ось ВІН! Мій перший спалений запобіжник! Поглянувши на схемупідключення кнопки аварійної сигналізації, відразу було визначенозапобіжника F3.
А причиною короткого замикання (кЗ) стало те, що радіатор на лампінаші "брати" з Китаю приклеїли зі зміщенням щодо бічних контактівцоколів. Тим самим радіатор торкався цоколя лампи. А при постановців плафон Я радіатором замкнув між собою плюс і мінус! Анайцікавіше, що якщо б я не перевіряв свої сумніви і не перевернувби лампу КЗ не було б. І ніхто не знав би і не підозрював би протакий казус)))
Все зібрано, перевірено, працює!
