Трохи про блоки перемичок. Улюблений всіма S303.

Всіх з 1 квітня!
Жарти — жартами, а машинку нашу вивчаємо далі!
На початку, загалом хочу торкнутися теми, що таке блок перемичок із чим його "їдять". В автомобілі Ланос/Сенс/Шанс зустрічаються (восновному) три види (три кольори) блоків перемичок.
ЧЕРВОНИЙ БЛОК ПЕРЕМИЧОК

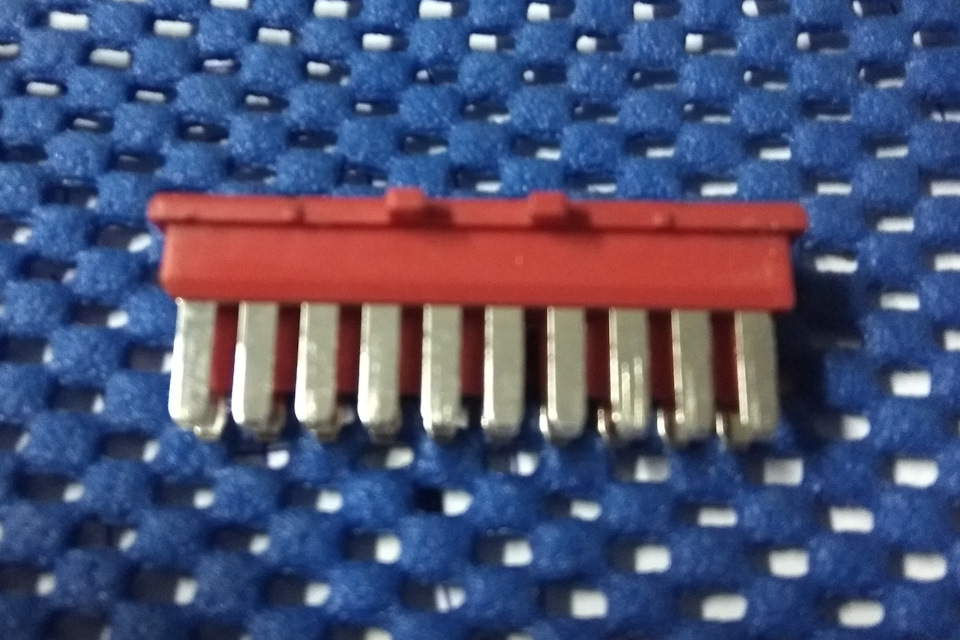

Червоний блок перемичок

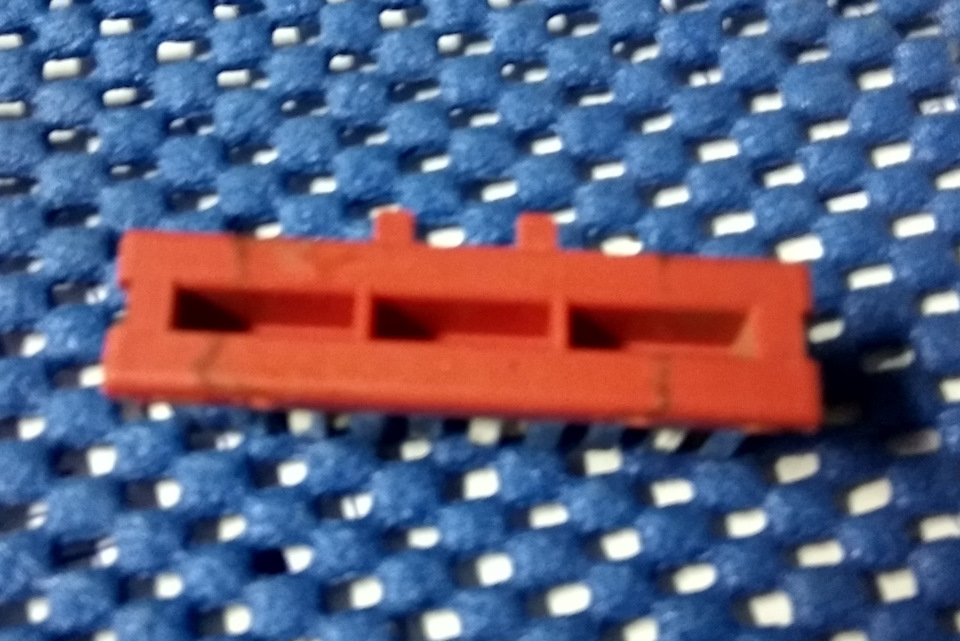

Вигляд зверху від замків.

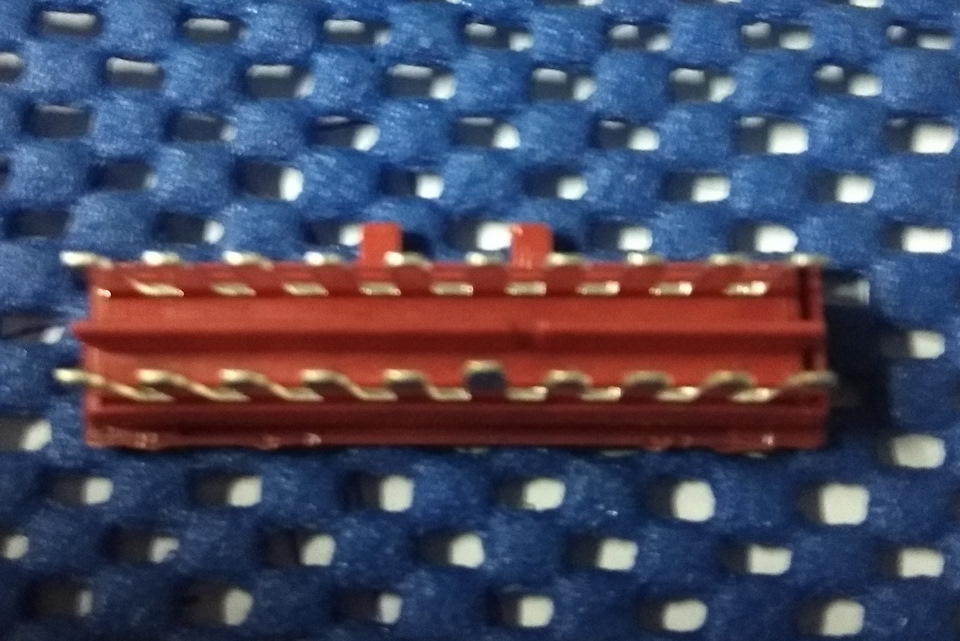

Вигляд на з'єднання ніжок

На фото видно, що біля червоного блоку перемичок, ніжки в кожномуряду з'єднані всі разом, тобто 10/10.
СИНІЙ БЛОК ПЕРЕМИЧОК
< /p>

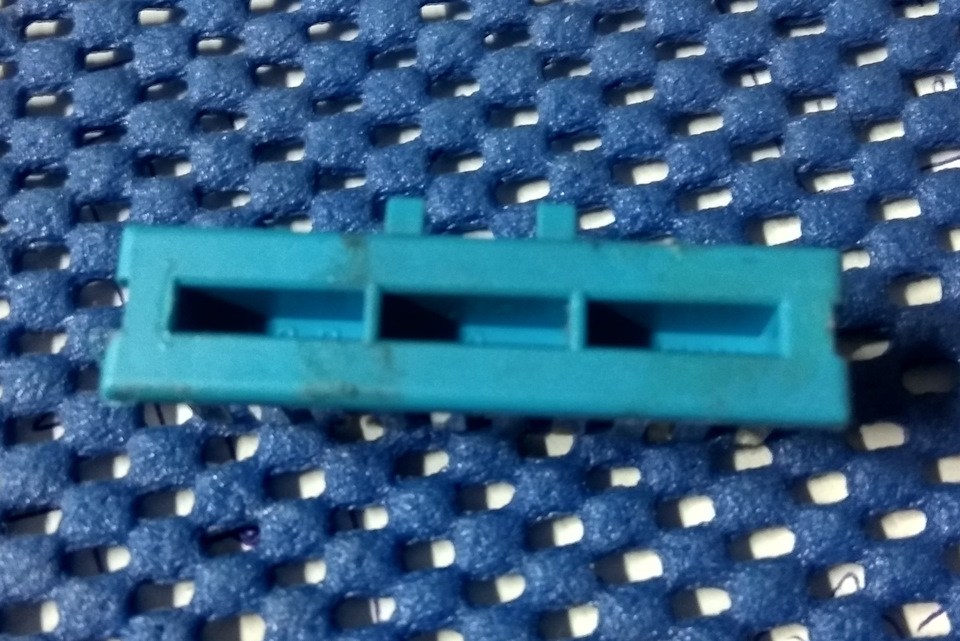

Вигляд зверху

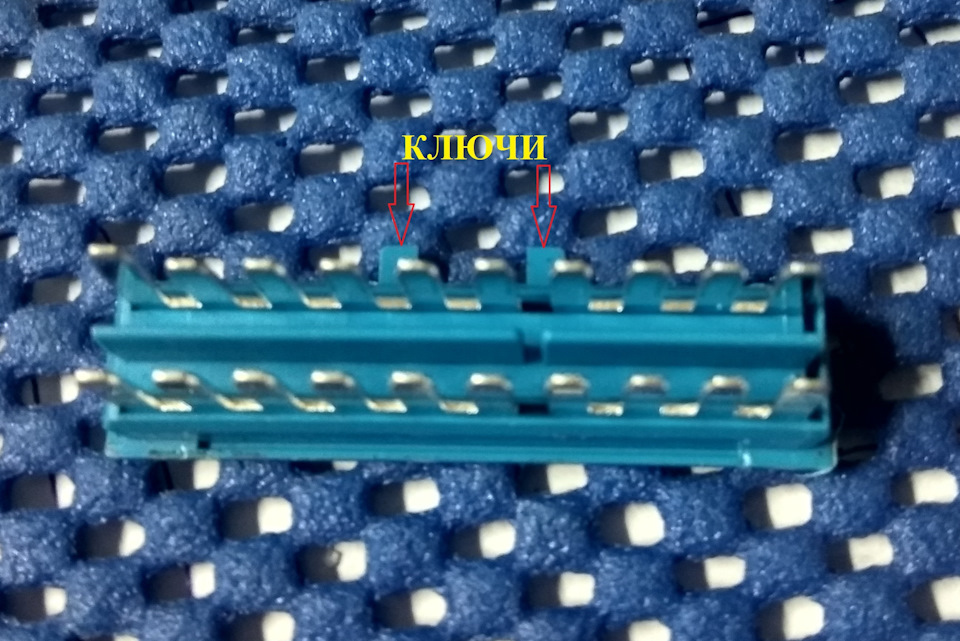

Вигляд на з'єднання ніжок
/>
ПОРАМАНЧОВИЙ БЛОК ПЕРЕМИЧОК

Вигляд зверху
Вигляд з боку замків
Вигляд на з'єднання ніжок

На фото видно, що біля помаранчевого блоку перемичок, ніжки вкожному ряду з'єднані за формулою 3+3+4/3+3+4.

Ось у такому порядку з'єднані ніжки.
< Ну, а далі поговоримо про "секретний" блок перемичок S303.Його не завжди можна знайти на електричних схемах, але він виноситьмозок, у прямому розумінні цього слова багатьом Ланосоводам. .
Ось у такому стані він має бути!

Через наявність вологи, моря води під статевим покриттям, цей блокперемичок просто вигнує разом з роз'ємом С301 . У результаті блокперемичок має досить непристойний вигляд.

Ось, до чого призводить наявність вологи.
Або ще гірше. > Описувати призначення проводів не бачу сенсу, тому що все можна знайти на фото нижче. Водія це два помаранчевих, червоний та червоно-білий. Це живлять мозок дроту. Тому, якщо вашавтомобіль не хоче заводиться — загляньте до цього блоку перемичок.До нової зустрічі, у наступному записі.
