Вітаю всіх гостей та читачів мого БЖ.
Черговий запис з циклу "роз'єми Ланос/Сенс/Шанс".
Для швидкого пошуку попередніх записів, є посилання:
Роз'єм С101
Роз'єм С201
Роз'єм C202
Роз'єм С203
Роз'єм С204
Роз'єм С205
Роз'єм С206
Роз'єм С207
Роз'єм С208
Роз'єм С219
/p>
У цьому записі мова піде про ще один роз'єм С202.

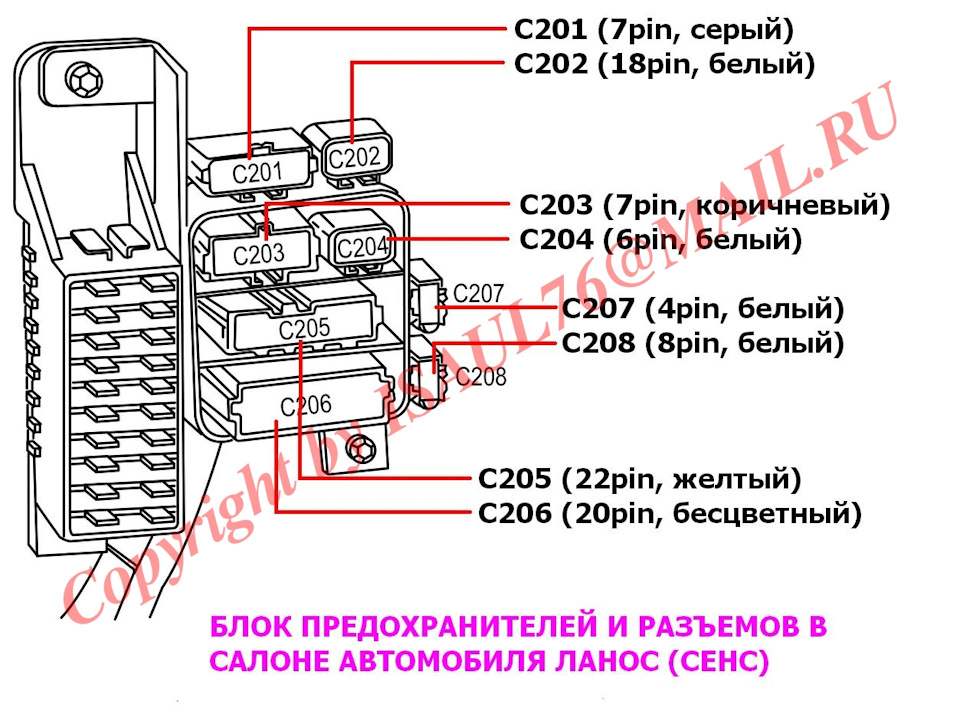

Його розташування вказано нижче.

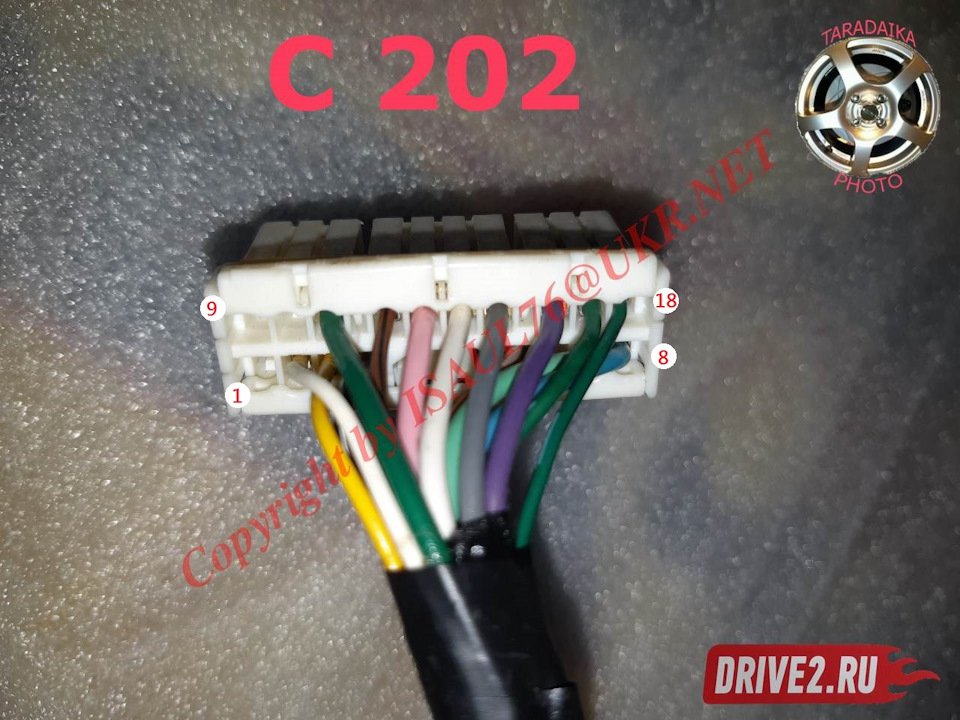

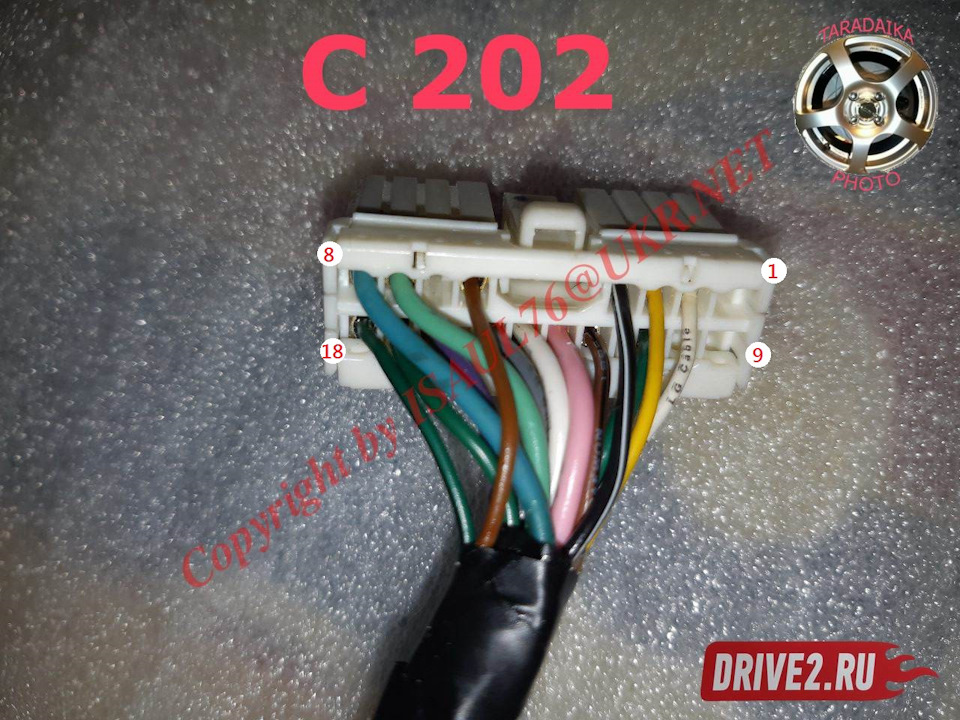

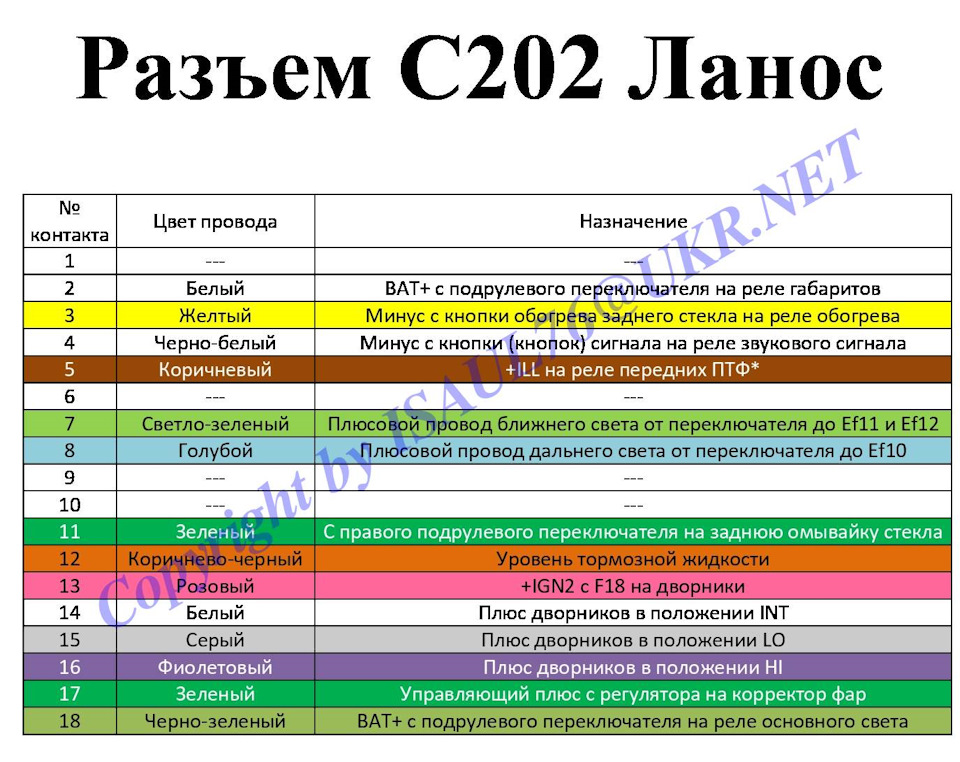

> Наступні фото, люб'язно надані, Гарною Людиною! Якого багато хтознає під ніком TARADAIKA.Велике йому за це спасибі! Призначення контактів
Ще раз повторюся, колір дротів може відрізнятися від Ваших.Всезалежить від виробника.
Сподіваюся, інформація комусь буде корисною .
PS Змінено 06.07.2019 Додано призначення дроту на ніжці №17, який уважно виглядав Kingers . Дякую за підказку.
