На прохання читачів, хочу описати порядок дій при підключеннізумера-дзвіночка.
попереджаю, що всі роботи Ви проводите при відключеній АКБ, на свійстрах і ризик. ).

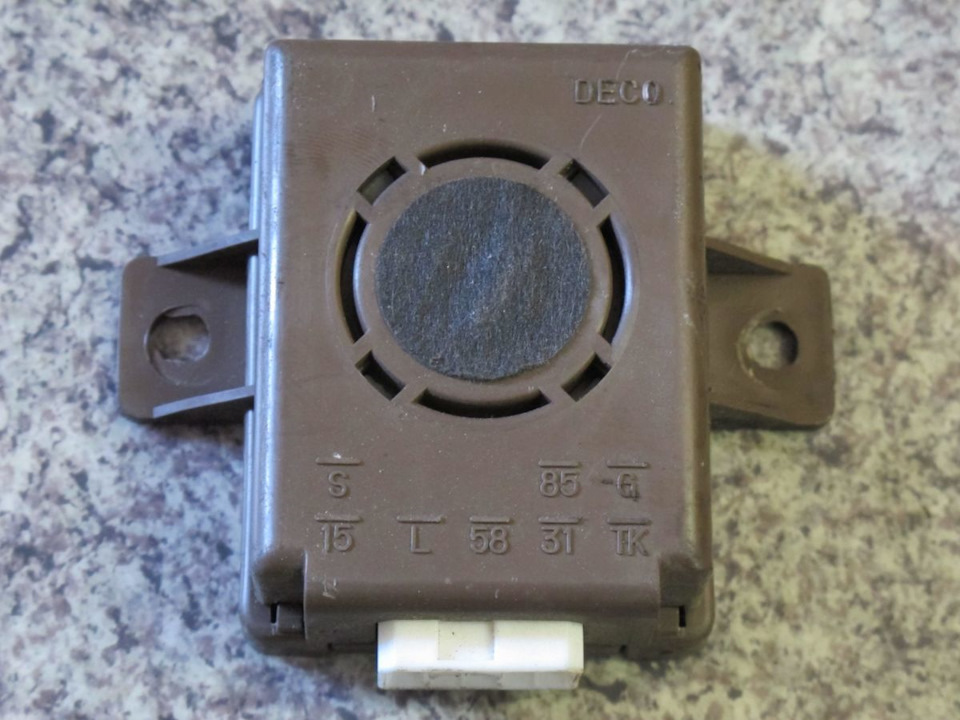

Ось такий вигляд має зумер-дзвіночок
Призначення контактів:
S — сигнал перевищення швидкості (реалізований не у всіхзумерах).
15 — плюсовий провід IGN1+.
L — плюсовий вихід на індикатор не пристебнутого ременя.
58 — плюсовий провід габаритів ILL+.
85 — не використаний.
b> 31 - маса (мінусовий провід).
G - мінусовий кінцевик не пристебнутого ременя.
ТК > — мінусовий кінцевик відкриття дверей водія.
Отже, почнемо.

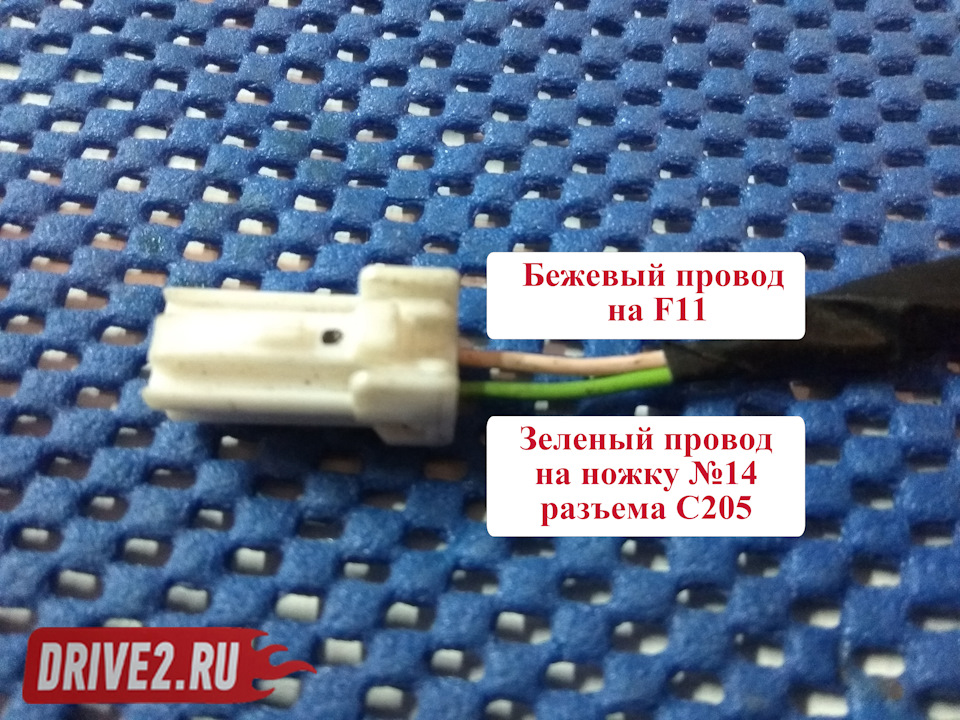

Перш за все, рекомендую перевірити кольори проводів, що підходятьна роз'єм ременя безпеки під сидінням водія. Виходячи з них, будепроводитися наступна робота. Основні кольори, але можуть бути йінші. На фото маємо бежевий провід, який йде на запобіжник F11 всалоні . І зелений (салатовий) дріт, що йде на роз'єм С205.
Перша дія:
Відкручуємо блок запобіжників у салоні. Як це зробити є багатоінформації в інтернеті. Загострювати увагу не буду. Виглядзапобіжного блоку ззаду Як бачимо, на виході запобіжника F11 є двадроти, один з яких за кольором (бежевий) збігається з дротом нароз'ємі ременя безпеки. Розрізаємо його, відступивши відзапобіжника кілька сантиметрів для зручності паяння проводів.

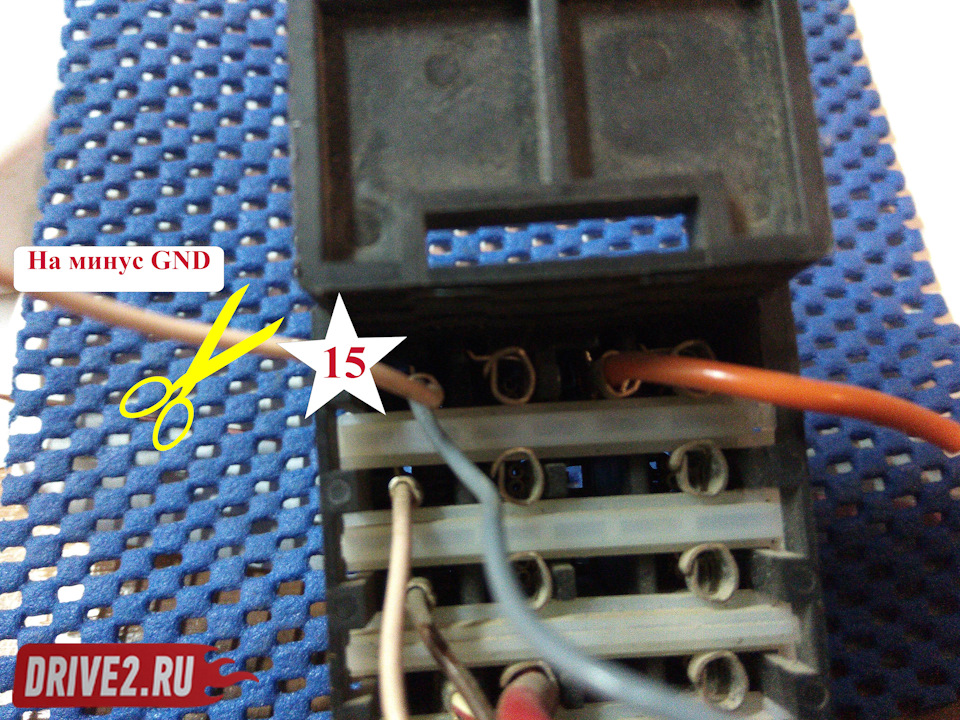

Огризок проводу, що залишився, від запобіжника F11, підключаємо наклему 15 зумера-дзвіночка. Відкушений довгий провід, що йдена роз'єм ременя безпеки, підключаємо на мінус (масу). Салатовий)провід, що йде з роз'єму ременя безпеки. Він знаходиться за номером№14. Нижній ряд, четвертий зліва.

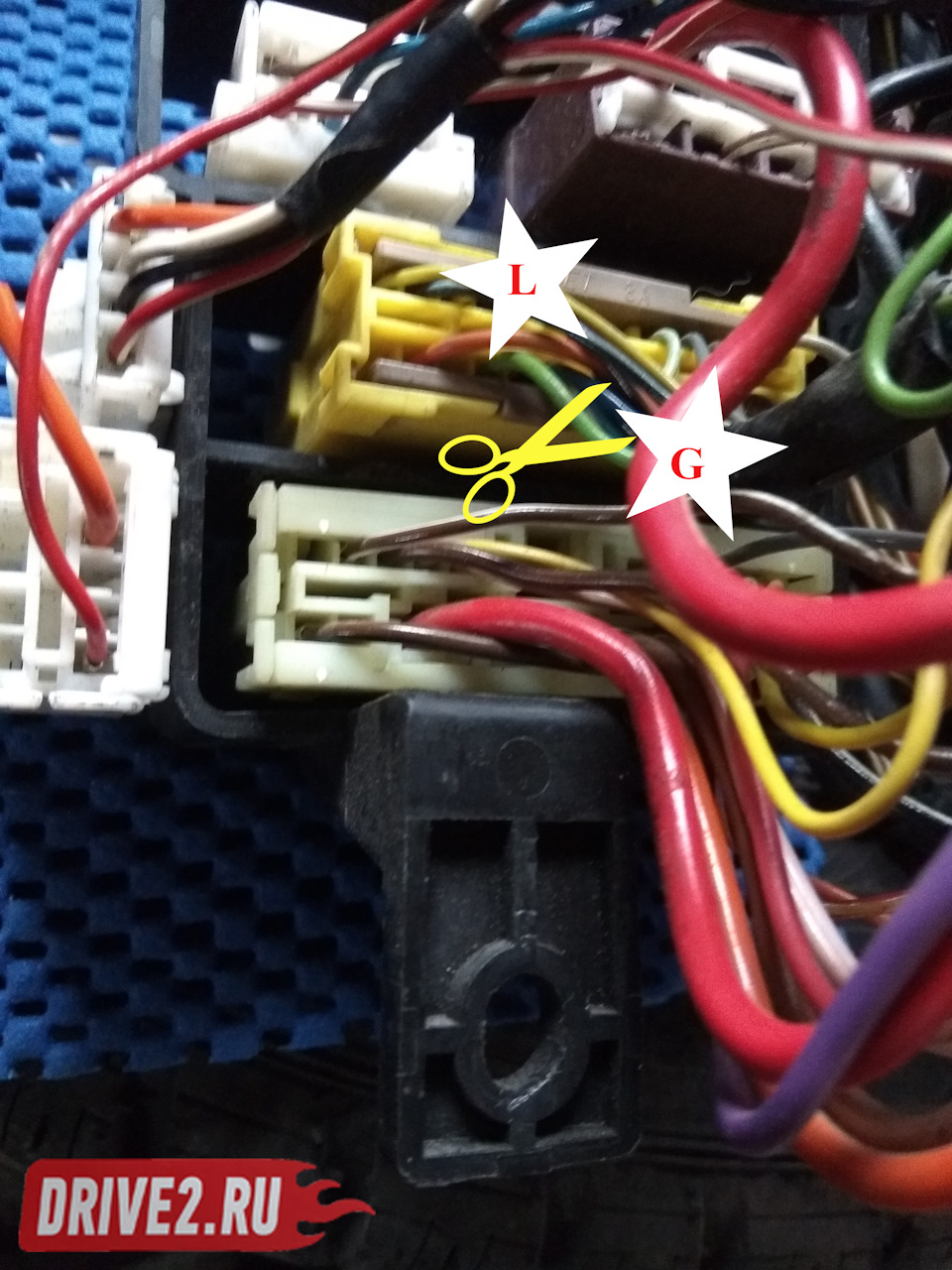

Перерізаємо його, залишивши необхідну довжину проводів. Короткийпровід від роз'єму підключаємо на клему L зумера, а довгийпровід підключаємо на клему G зумера.
Роботи на роз'ємі С206

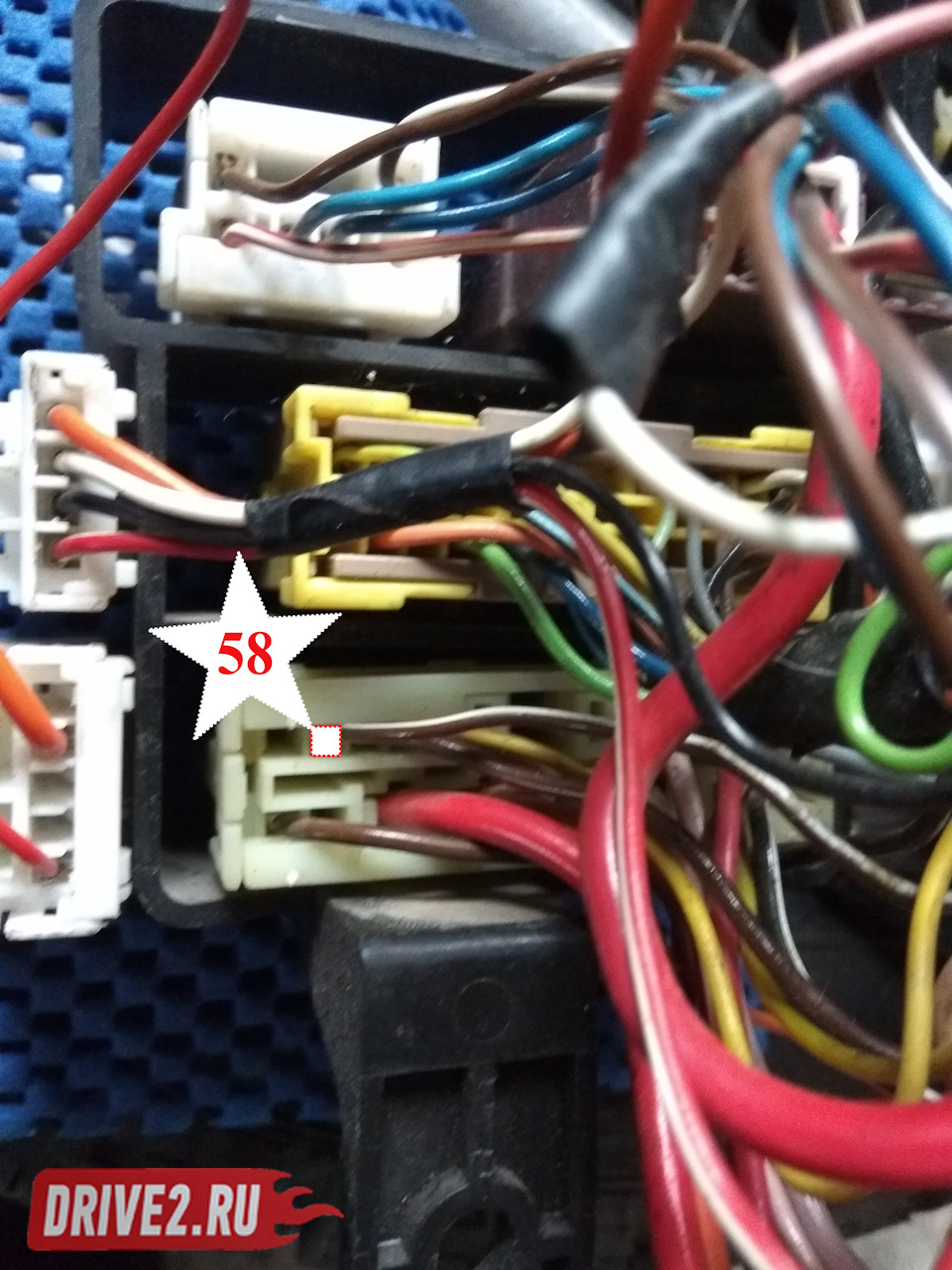

На роз'ємі С206 нас цікавить провід під номером №2. Верхній ряд, другий ліворуч. До нього додаємо провід, не відрізаючи! Іпідключаємо новий провід на клему 58 зумера-дзвіночка.
Окремий провід від клеми 31 зумера-дзвіночка підключаємо намінус (масу) на кузові автомобіля.
Далі, для коректної роботи зумера при відкритті саме водійськихдверей, нам необхідно знайти провід, що йде від кінцевикаводійських дверей. Зазвичай він білого кольору, виходить зцентральної стійки окремо від інших дротів.
Провід від водійського кінцевика дверей. Необхідно в розріз білогодроту впаяти діод (це буде типу діод D8). Найпоширеніший 1N4007.Білим (сріблястим) кільцем у бік роз'єму кінцевика. І з боку кільцядіода вивести окремий провід на клему ТМ зумера-дзвіночка. З восьмиклем підключено шість. Цього достатньо для реалізації основних йогофункцій.
Підключаємо клеми АКБ і насолоджуємося роботою.
