Я радий вітати у своєму БЖ всіх читачів.
Це перший запис у 2020 році, тому вітаю всіх з наступним 2020 Рокомі з Різдвом!
У цьому записі мова піде про улюблену всімаЛаносоводами-Сенсоводами-Шансоводами болячці --- мідний купорос чиокислення.
Як не намагаються автомобілісти вберегти свої авто від вогкості, але вона присутня І якщо її позбутися не вдається, то необхіднохоча б періодично робити їй (машині) профілактику основних вогнищ.блок центрального замку Convoy.Подарував мені його ВладиславOsypchuk.Вдячний за безкоштовний підгін)))

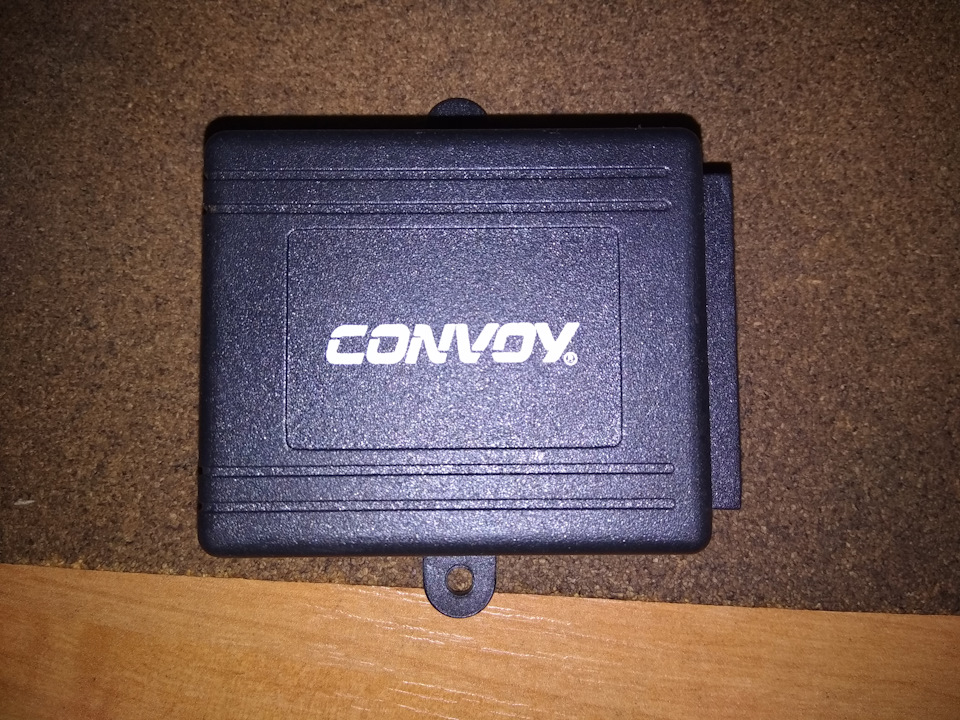

Ось такий блок ЦЗ
Оглянувши його з усіх боків, я був шокований станом його роз'єму, тому відразу відкрив корпус для більш детального вивчення йогостану.

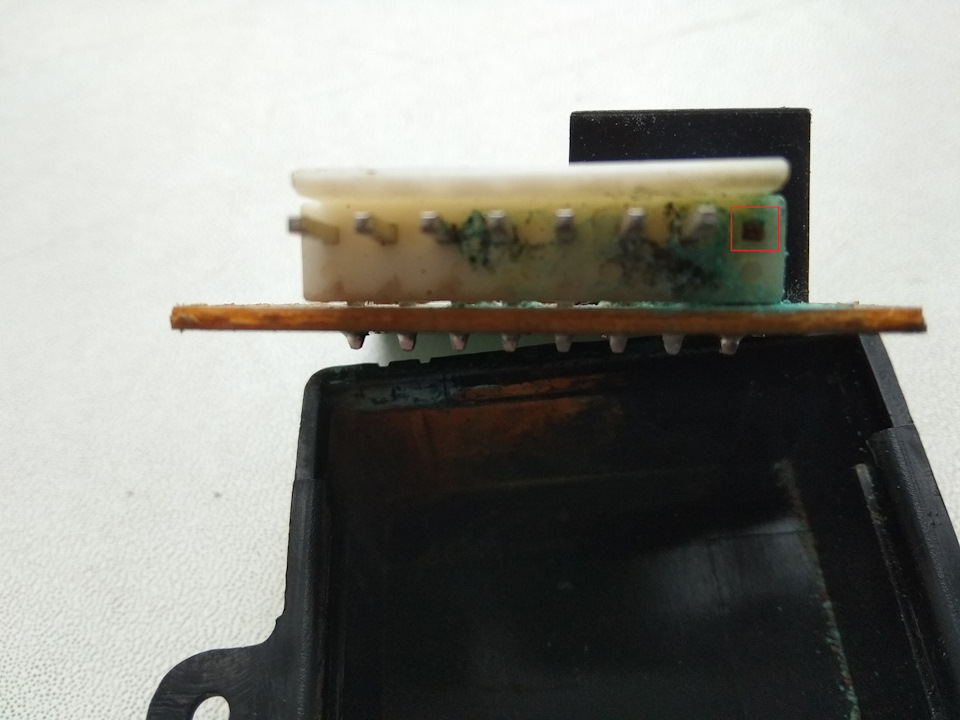

Відсутня крайня права ніжка в роз'ємі. Немає крайньої восьмоїніжки. Спочатку була думка, що її відламали. Але після розтинукорпусу, я зрозумів, тут було волого ((

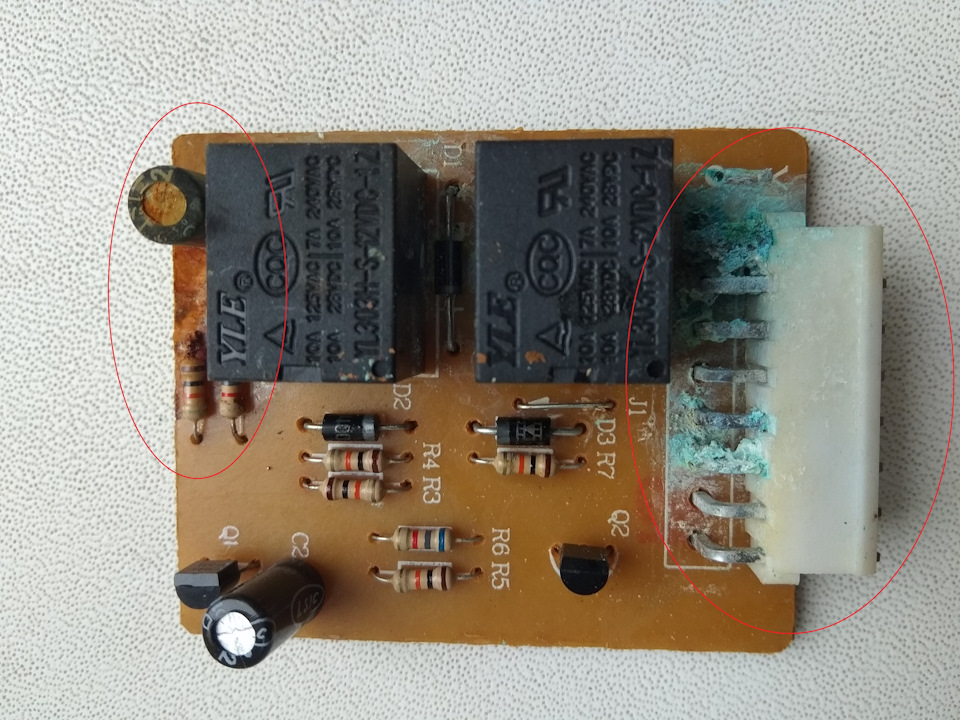

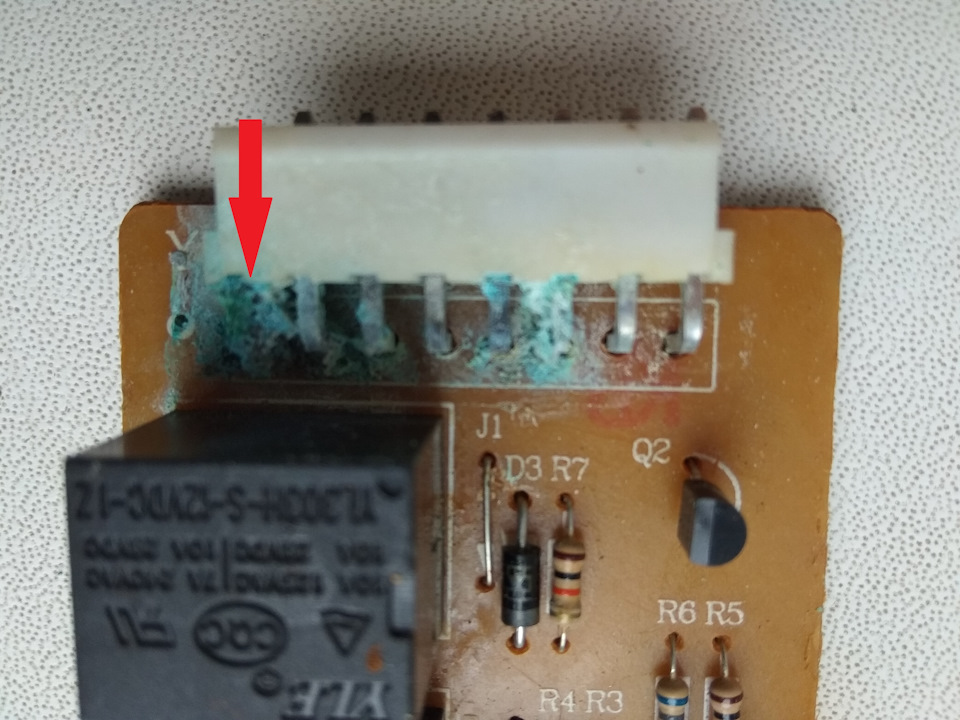

Ось така картина відкрилася перед моїми очима. Видно осередкиприсутності вологи.) Придивившись до плати, було виявлено, щокрайня ніжка в роз'ємі повністю розчинилася, а це була ніжкаживлення, а саме постійний +.

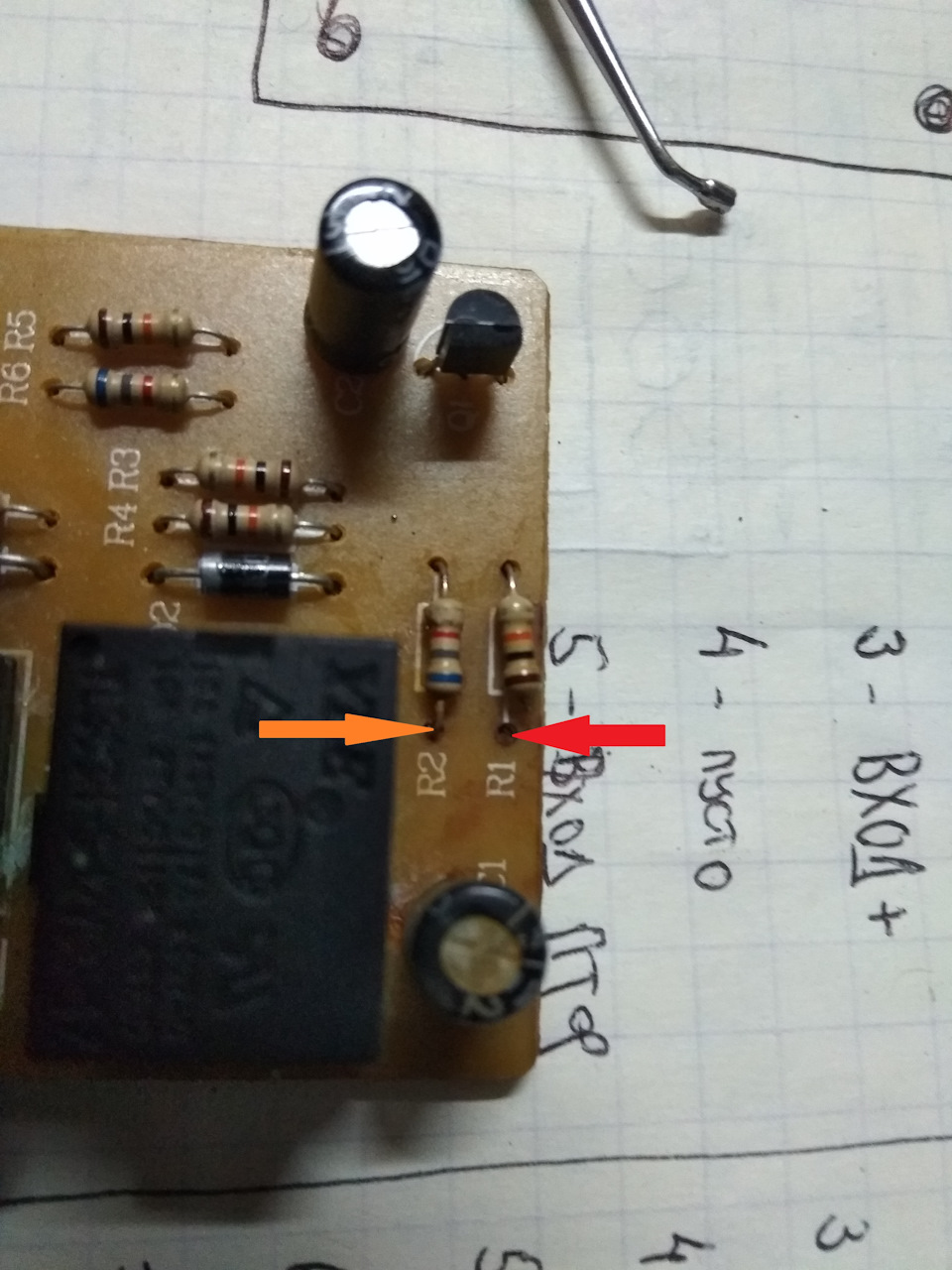

Плюсової ніжки просто немає. Просто відгнили ніжки опорів R1, R2 іконденсатора С1. Видно, що ніжки опорів відгнили. На щастя, залишилися видні номінали опорів і конденсатора. Необхідні деталі, приймаємося за роботу.
Виймаємо неробочі елементи.
І впаюємо нові запчастини.
Хочу висловити величезну подяку своєму дружбануDoubleTiger< /span> за допомогу в оперативному пошуку, придбанні і відправці необхідних радіоелементів для мене./p>
Чуток промахнувся з довжиною ніжки, але на працездатність це невпливає. Роз'єм повністю пропаяний. Далі перевіряємо блок ЦЗ вроботі, підключивши його до лабораторного блоку живлення 12 вольт.
І радіємо, що блок справно працює.
Дякую всім, хто дочитав і додивився відео.
< /
Коментарі8
Ти знаєш мою позицію завжди радий допомогти, чим можу))) Ось ти оперативний, вже й статтю накатати))
Так він мабуть вгору ногами висів? Алі лежав де волого ... 🤔
Про це історія його виникнення замовчує.
Знайомий блок)))Я в радіотехніці не селен) Просто купив новий) Радий що вийшло цього хлопця оживити)))
Ось і господар колишній відгукнувся)))
Залив))) Тільки вишневим, не зеленим)))
Та будь-який колір може бути, у мене зараз прозорий лак)))Головно - залив.
Заливай лаком
